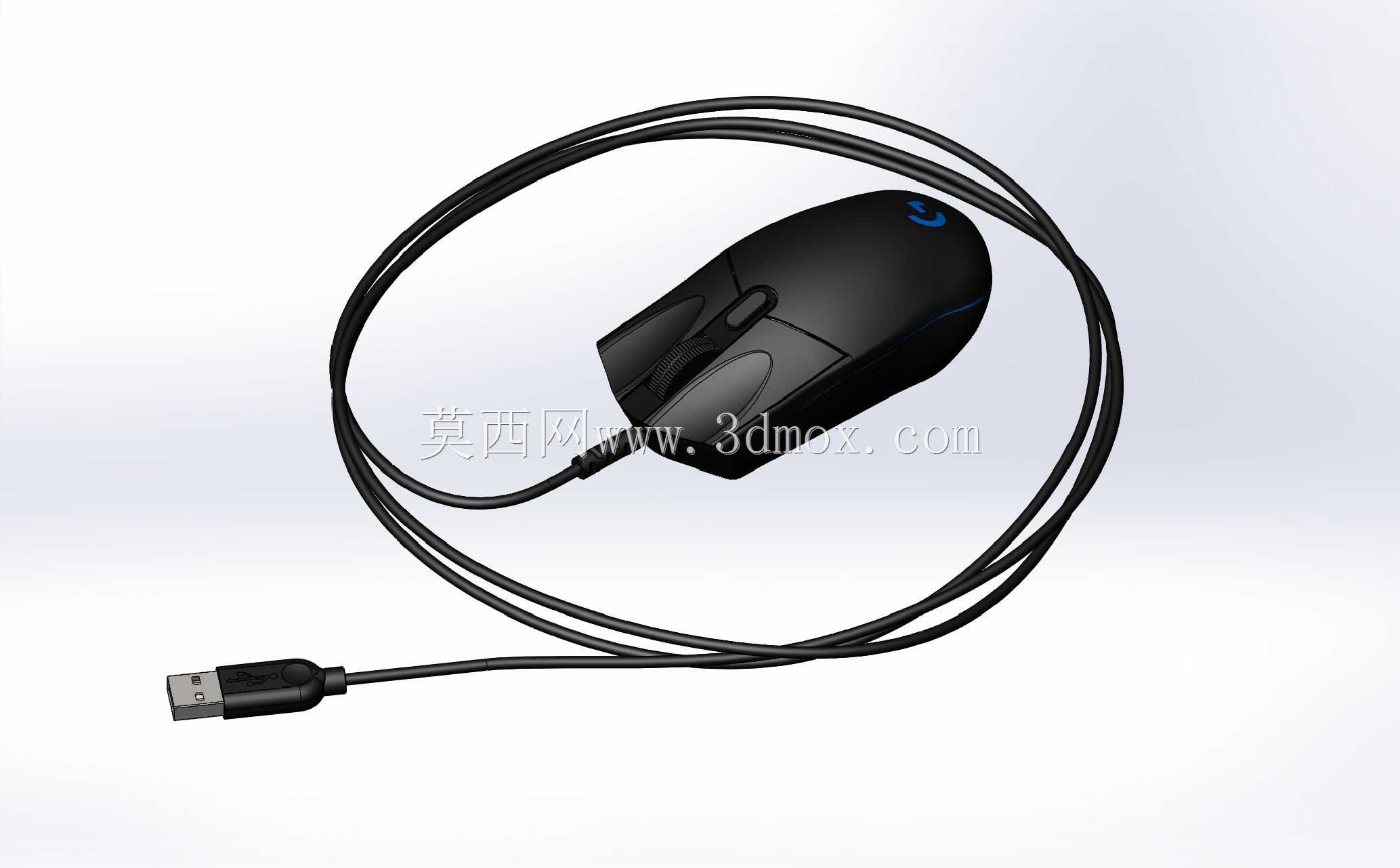

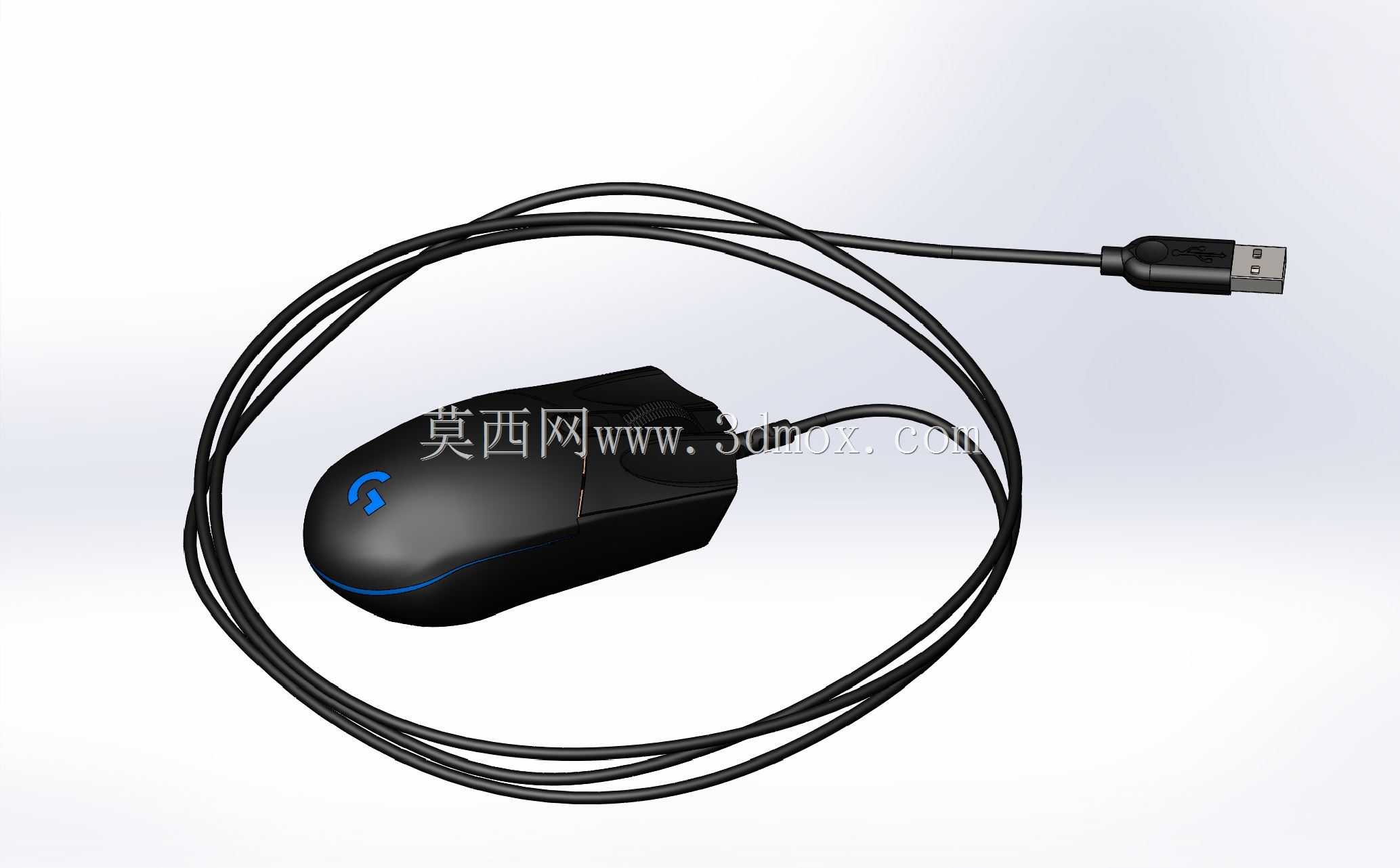

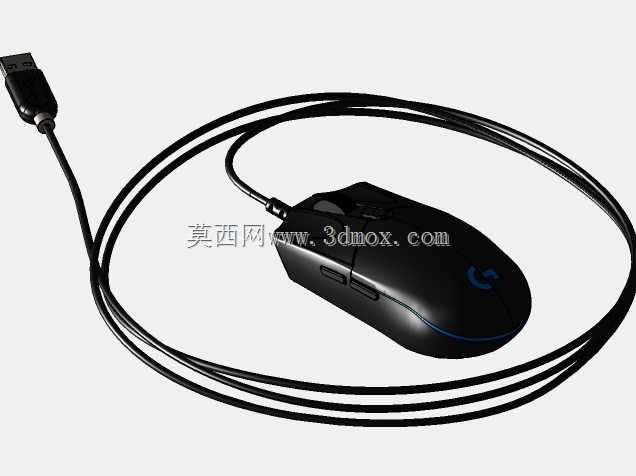

有线游戏光学鼠标外观结构三维设计

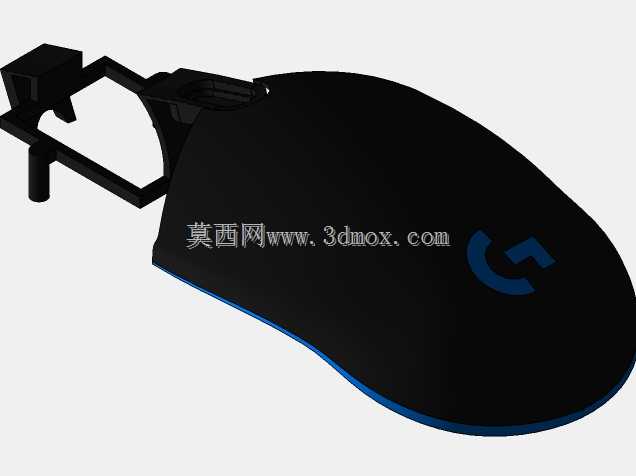

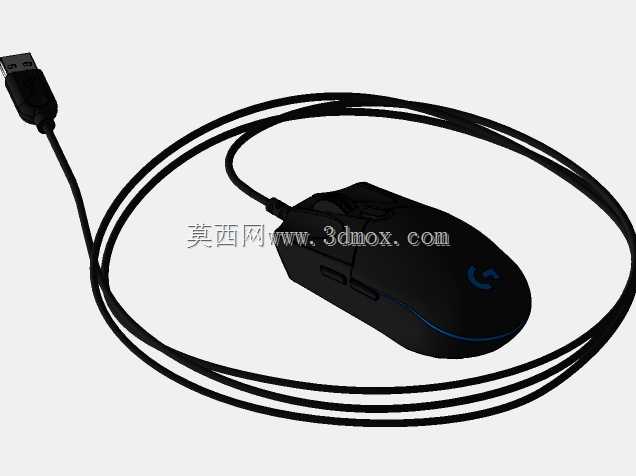

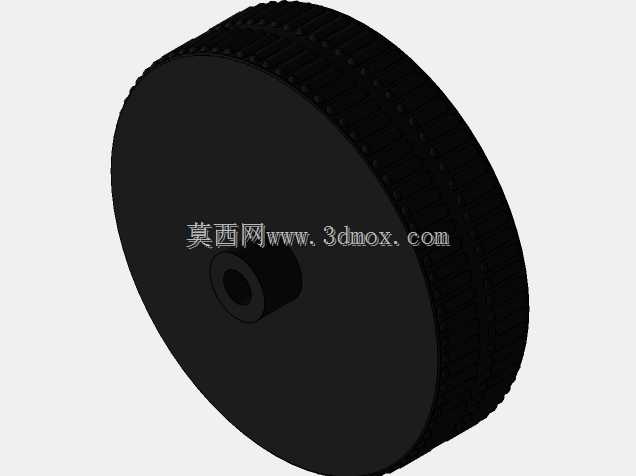

　　日常做消费电子外设结构建模时，这类有线游戏鼠标的结构还原需要兼顾外观曲面流畅度与内部元器件的装配间隙，不能只做表面的外观包覆。先从实际使用场景来看，这类光学鼠标主要面向桌面PC端的电竞操作、日常办公精准光标控制场景，相比普通办公鼠标，需要兼顾快速滑动时的定位稳定性、长时间握持的贴合度，以及有线连接下的信号无延迟传输需求。从功能特性上拆解，这款鼠标采用左右对称的非打孔轻量化壳体设计，上盖曲面从掌心承托位置向前后两端做顺滑收窄，左右按键与上盖做一体化的薄壁衔接，按键触发区域做了内凹的指腹贴合弧度，中间滚轮做了防滑纹理包覆，侧裙位置预留了细微的磨砂贴合面，避免手汗较多时操作打滑。底部的光学传感器居中布置，

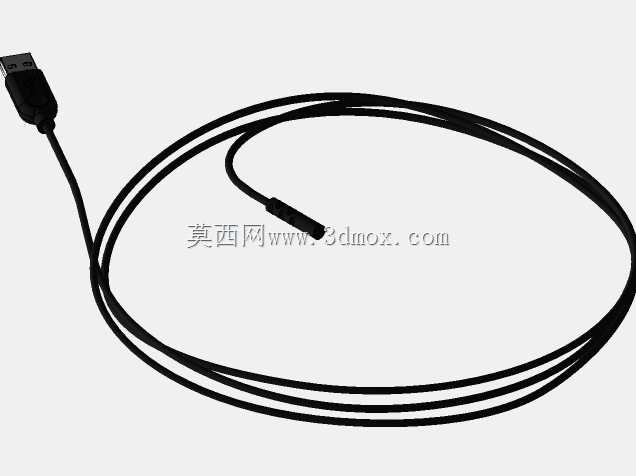

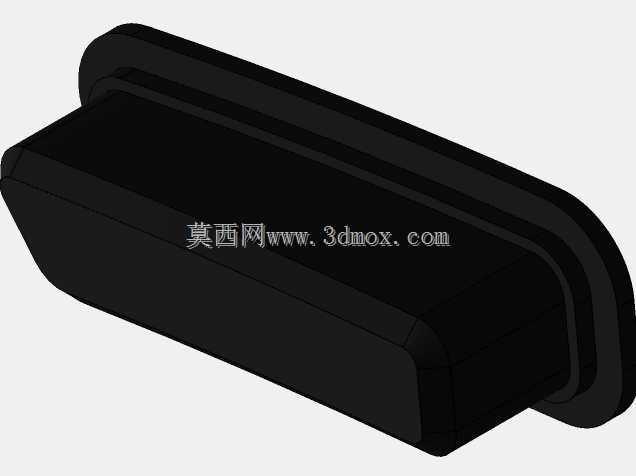

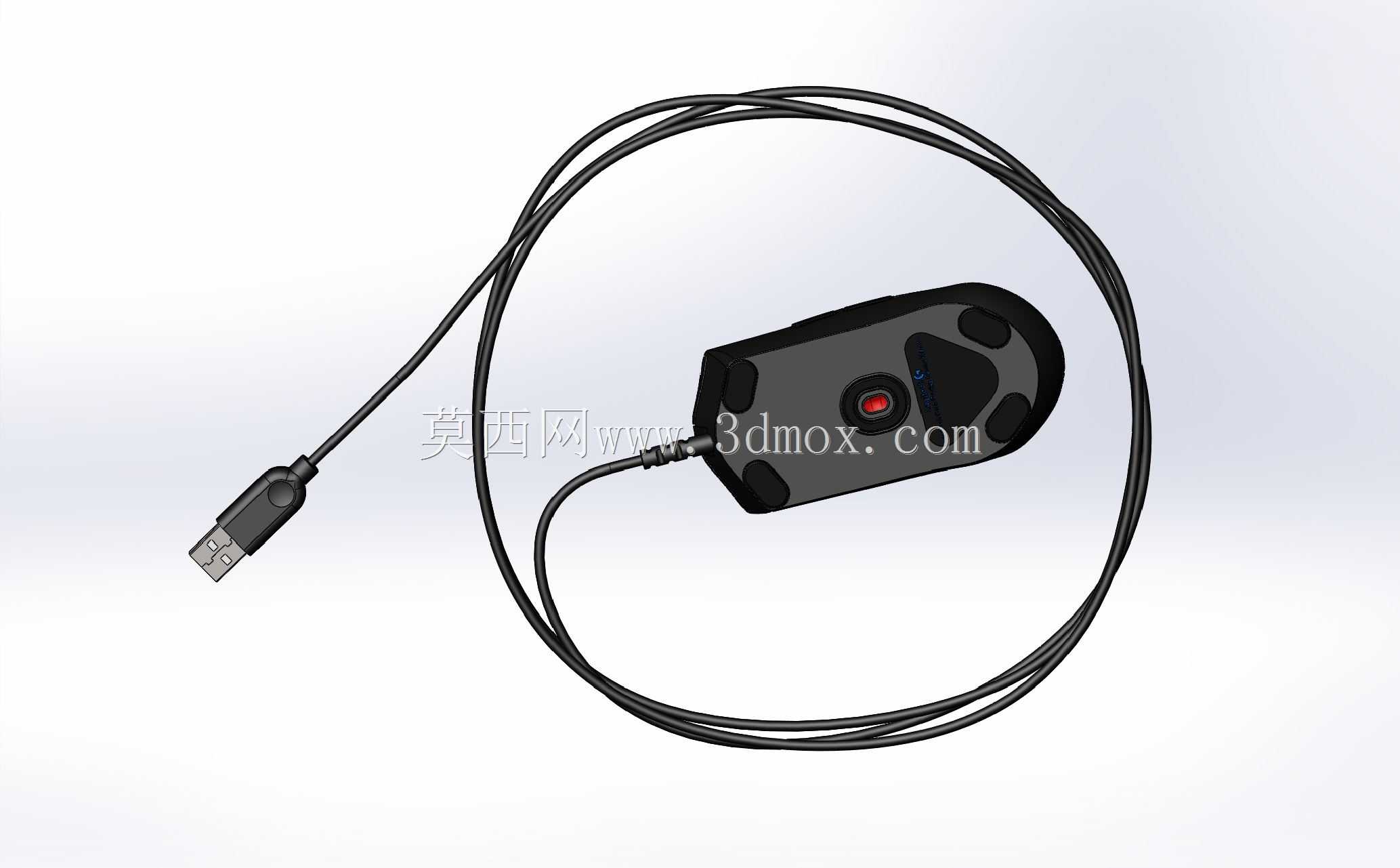

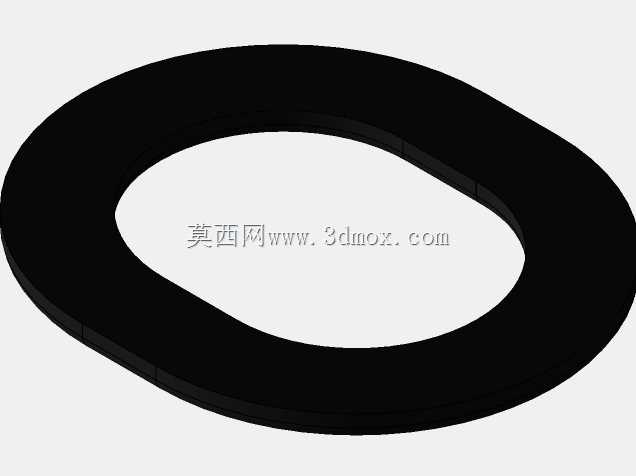

　　周围设计了四个均匀分布的低摩擦脚垫安装位，保证鼠标在不同材质鼠标垫上滑动时的受力均匀，不会出现单侧卡滞、倾斜翘边的问题。设计思路上，首先要确定握持姿态的尺寸边界，整体长度控制在适合中大手趴握、抓握切换的区间，宽度在掌心最宽位置做收腰处理，避免侧键误触的同时给拇指、无名指留出自然放置的承托面，壳体壁厚按照常规ABS注塑工艺的要求设置均匀壁厚，避免厚薄差异过大导致注塑成型时出现缩痕、翘曲问题。线缆从鼠标前端的出线位置做了防弯折的应力释放结构，也就是常见的线尾橡胶护套，这个位置的弧度需要匹配鼠标拖动时的线缆弯折角度，避免长期反复弯折导致内线芯断裂，线缆本身做了常规的圆线设计，长度适配常规桌面主机摆放的距离，USB接头做了标准的公头结构，

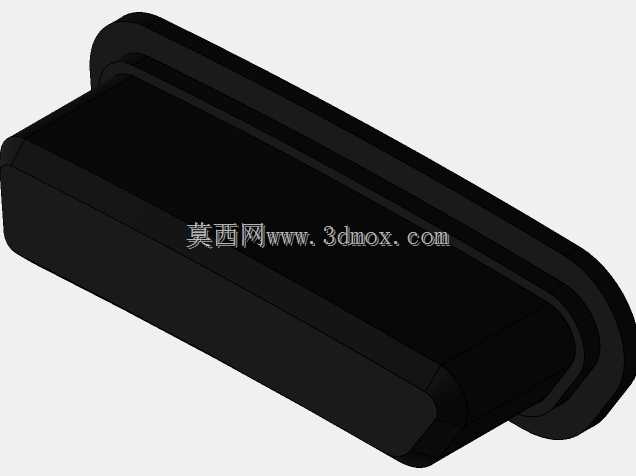

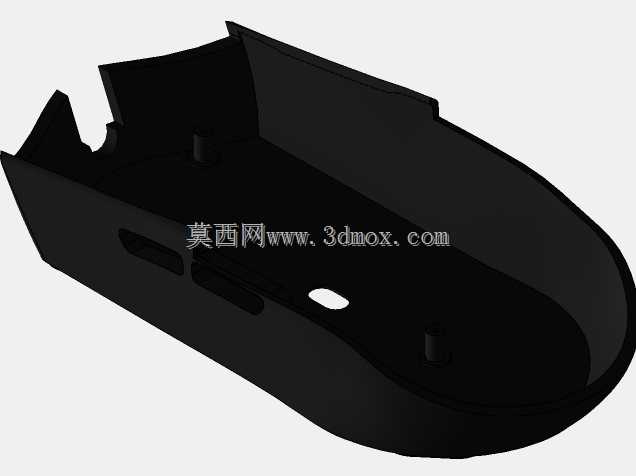

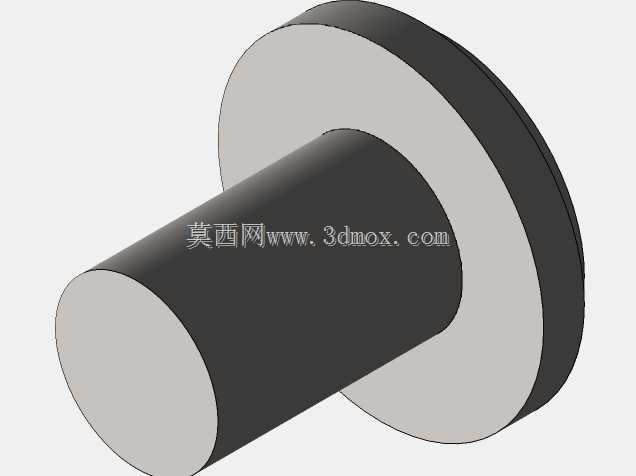

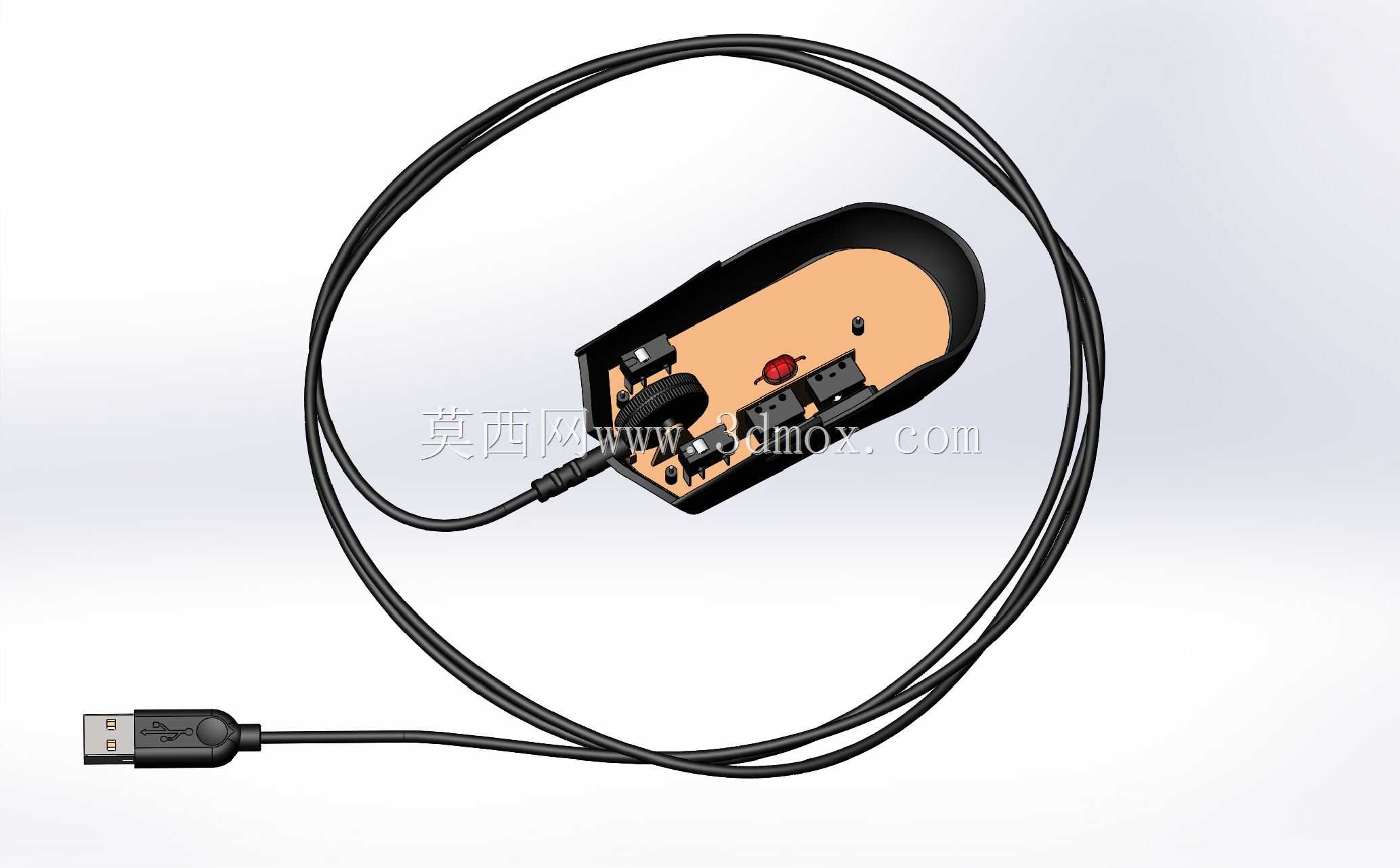

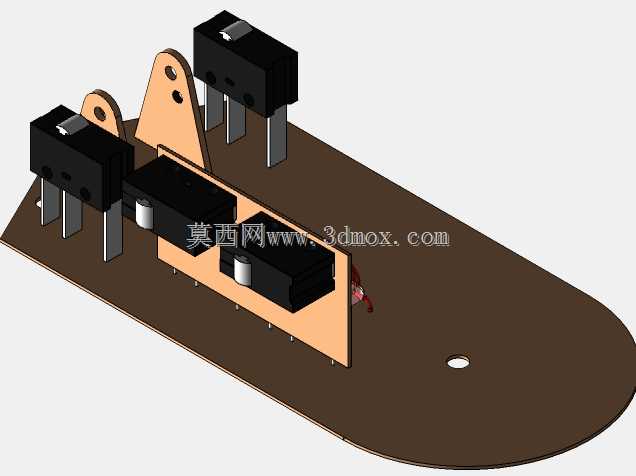

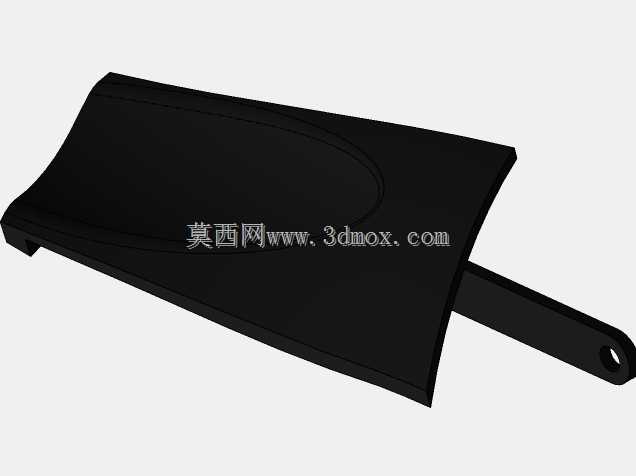

　　金属屏蔽壳与塑料外模的配合间隙控制在常规插拔的公差范围内。内部结构的预留空间上，需要依次给光学传感器模组、左右按键微动、滚轮编码器、主控PCB板留出足够的安装定位柱位置，上盖与底壳的配合采用卡扣加螺丝的组合固定方式，螺丝孔位隐藏在脚垫下方，保证外观面的完整性，不会出现外露的螺丝孔影响视觉整体性。光学传感器的安装位置需要严格保证镜头与底部脚垫平面的垂直距离，也就是常规的工作高度，距离过大会导致定位丢帧，距离过小则会在鼠标垫有细微起伏时出现摩擦镜头的问题，这个尺寸公差需要控制在±0.2mm以内，才能保证不同批次装配后的定位一致性。按键的触发行程需要匹配微动开关的按压行程，上盖按键的悬臂长度做了针对性的调整，保证按压力度均匀，

　　不会出现按键边角位置按不动、触发卡顿的问题，滚轮的安装位置高度与食指自然放置的高度齐平，滚动时的阻尼感预留了编码器的安装间隙，不会出现滚轮晃动、左右窜动的问题。从安装边界来看，这款鼠标的整体高度在掌心承托的最高点不超过40mm，避免趴握时掌心过度悬空导致的疲劳，前端按键位置的高度逐步降低到20mm左右，给手指自然弯曲留出空间，尾部的弧度做了微微上翘的处理，刚好贴合掌心靠近手腕的位置，拖动鼠标时手腕不需要过度抬起就能带动鼠标平滑移动。侧裙的内收角度控制在15度左右，刚好贴合拇指与无名指的自然夹持角度，不需要刻意用力捏持就能稳定控制鼠标移动，对于快速甩枪、小范围精准定位这类电竞操作场景来说，这种曲面贴合度能有效降低长时间操作的手部疲劳感。另外在建模过程中，所有的曲面过渡都做了G2连续处理，避免外观面出现生硬的棱线，握持时不会硌手，表面分模线的位置设计在鼠标侧面的视觉隐藏位置，也就是上下壳配合的接缝放在侧裙下方，正常握持时手指不会直接接触到分模线的位置，提升握持的触感舒适度。线缆的走线在鼠标内部做了压线结构的预留，避免线缆拉扯时直接作用在PCB的焊盘位置，导致焊盘脱落、接线断裂，出线口的护套与壳体的配合做了过盈配合的公差设计，保证护套不会在长期弯折后从壳体脱出。
