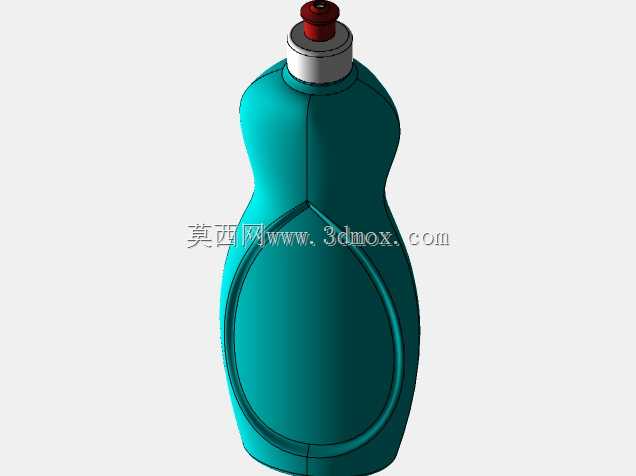

家用清洁液塑料包装瓶三维结构设计

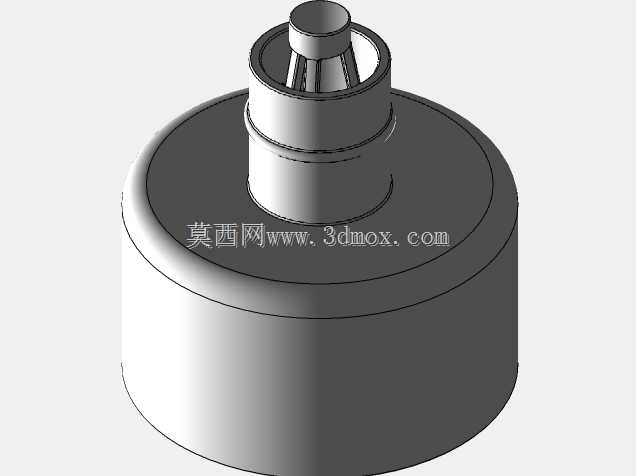

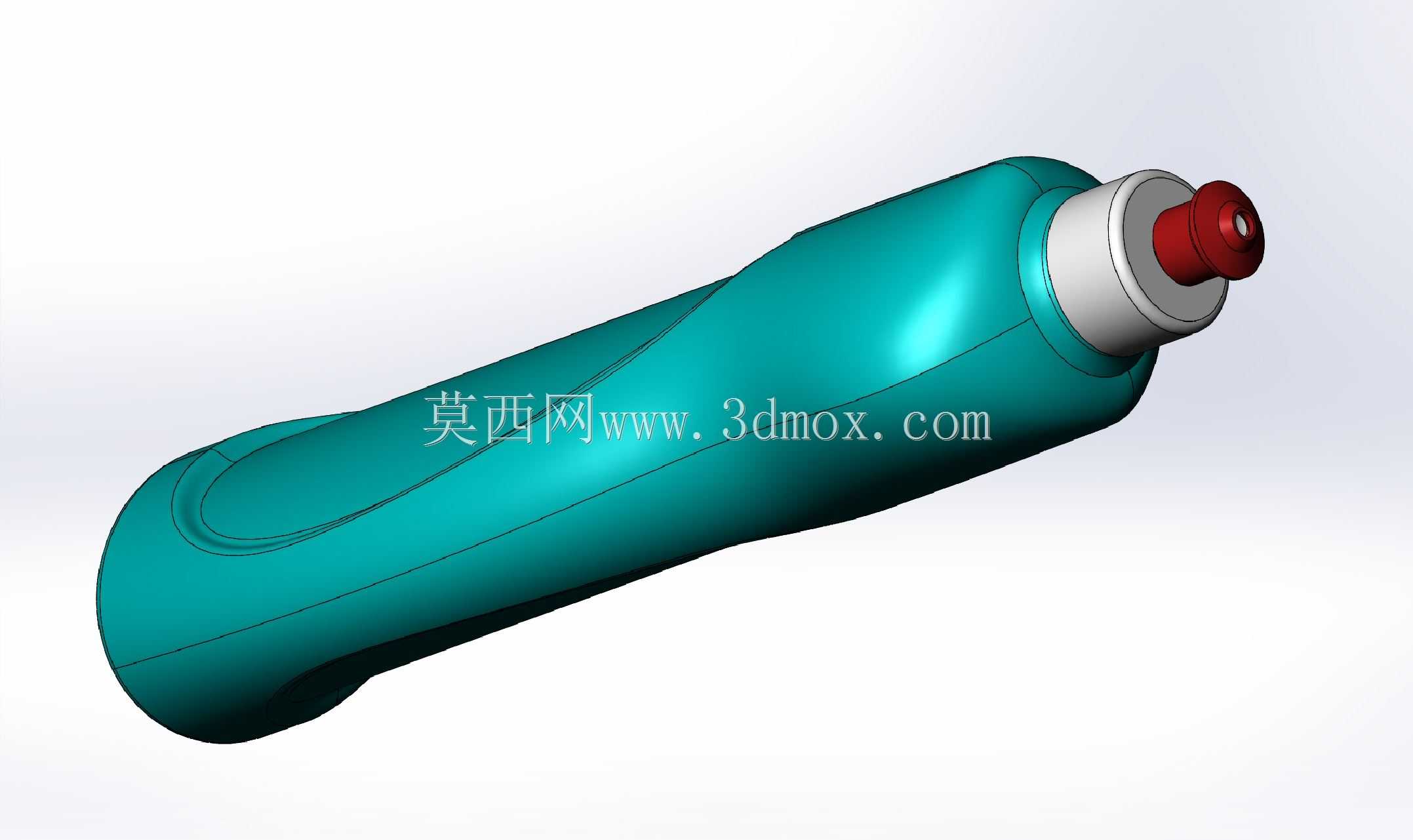

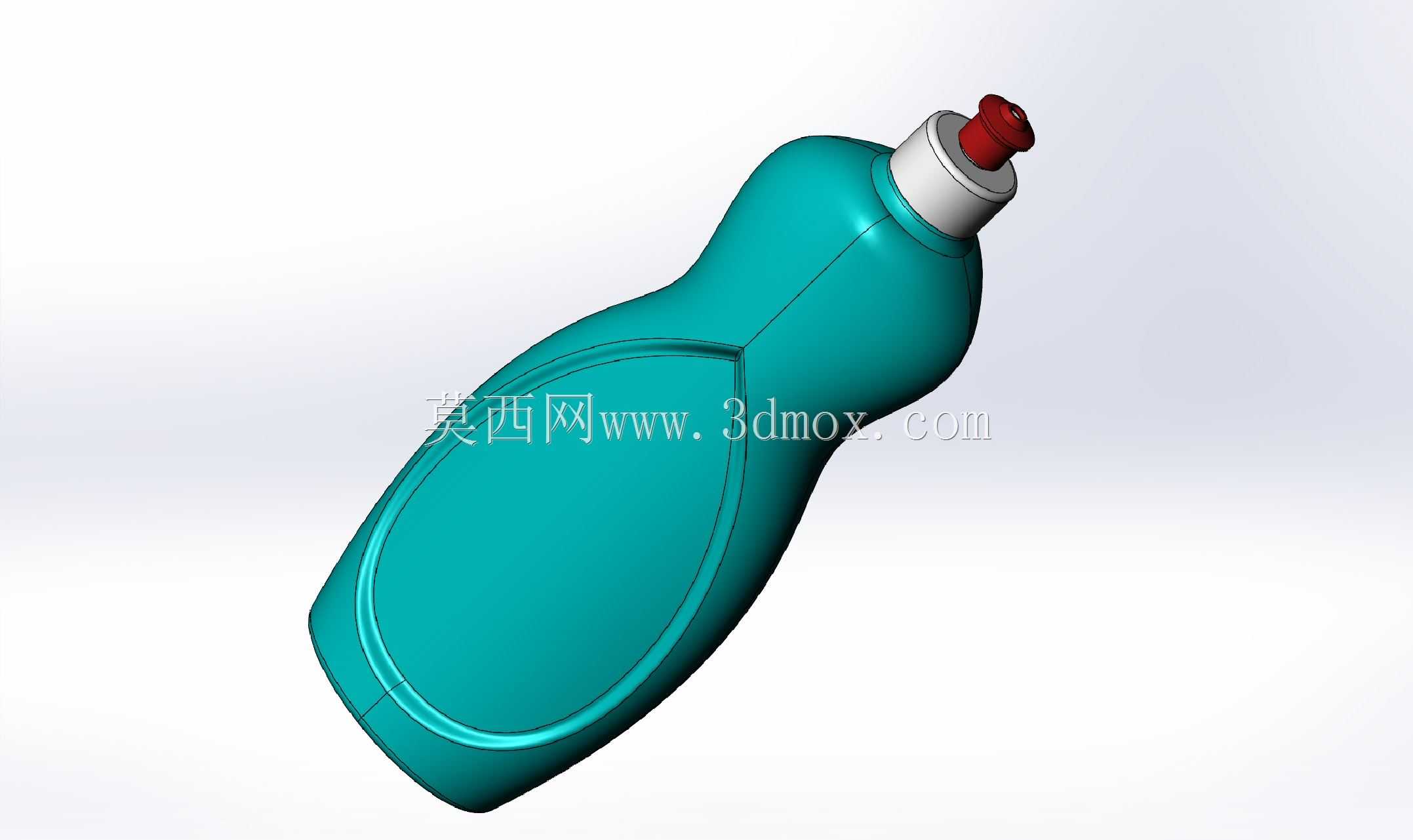

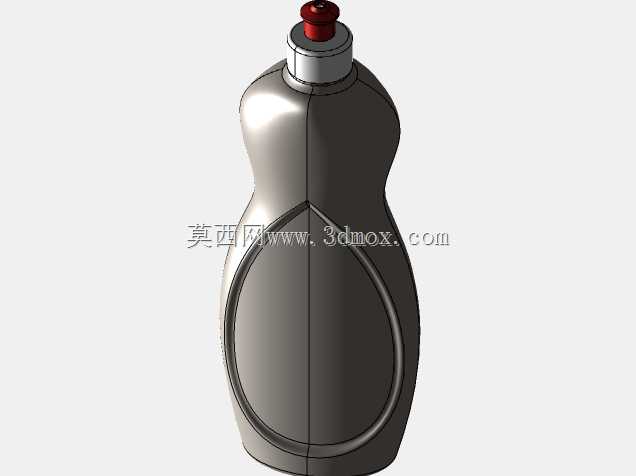

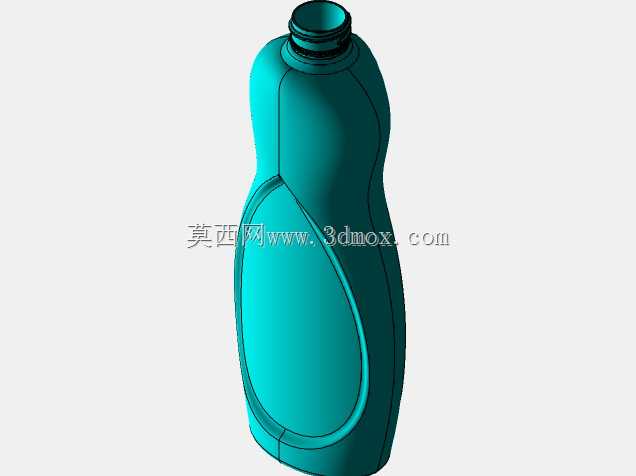

　　这款清洁液包装瓶的三维结构设计，核心围绕日化清洁场景的实际使用需求展开，首先要考虑的是日常握持操作的人机工程适配，瓶身中部做了内收的弧面过渡，刚好匹配成年人手掌抓握时的指腹贴合弧度，在倾倒液体时手腕不需要过度弯折，长时间握持清洁作业也不容易产生酸胀感。瓶身整体采用吹塑成型的工艺结构设计，壁厚控制在均匀的1.2mm区间，既保证了灌装500ml清洁液后的整体结构强度，从1.2米高度自由跌落至硬质瓷砖地面不会出现开裂漏液，也能控制塑料原料的用量，兼顾包装成本控制。瓶口位置采用了标准的28mm牙口结构，适配市面上通用的翻盖以及旋盖结构，瓶口内部做了0.8mm的密封凸台，和瓶盖内的铝箔垫片配合可以实现完全密封，避免运输过程中液体渗漏，

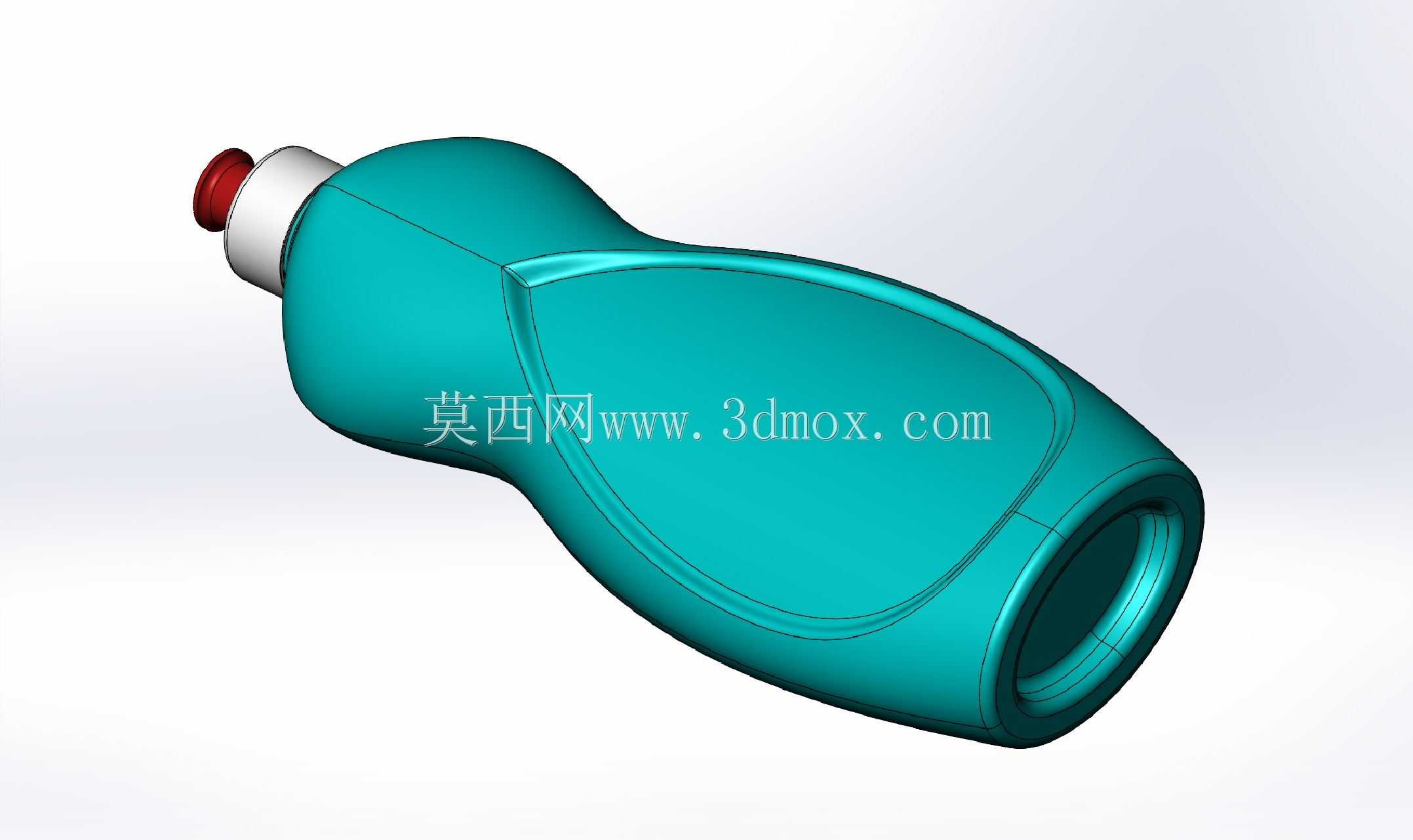

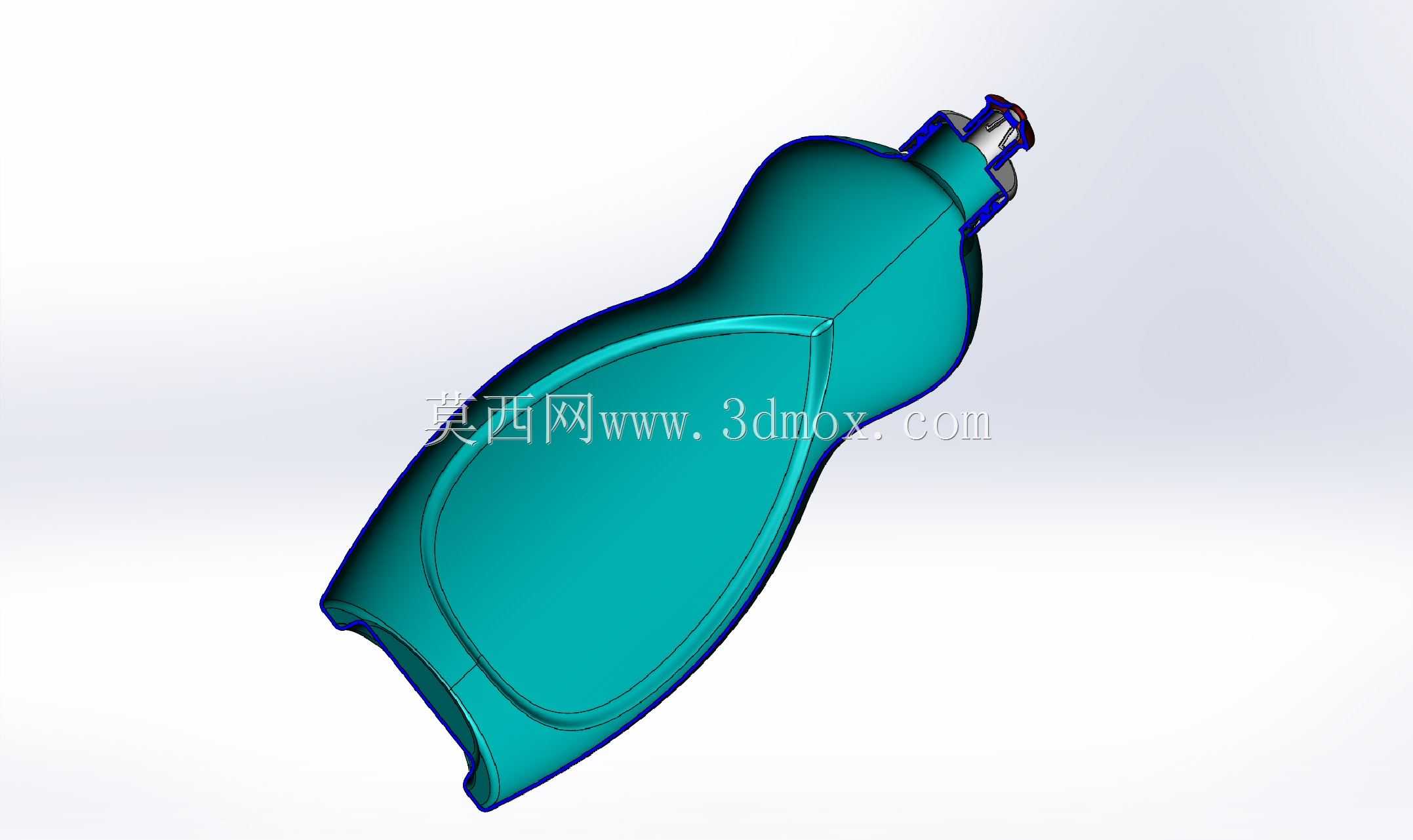

　　也能防止清洁液中的挥发性成分散逸。瓶身底部做了内凹的支撑脚结构，五个均匀分布的支撑凸点可以让瓶子在倾斜的台面或者轻微不平整的厨房、卫浴台面上保持稳定放置，不会轻易倾倒。在结构设计过程中，首先要确认吹塑工艺的拔模角度，瓶身外表面的拔模斜度控制在1.5度，内表面拔模斜度控制在2度，避免吹塑脱模时出现表面拉伤或者壁厚不均的问题。瓶身的曲面过渡全部采用G2连续的曲面构建，没有尖锐的棱角，一方面是避免生产过程中应力集中导致的瓶身开裂，另一方面也能在日常使用时减少磕碰带来的损伤，同时光滑的曲面也更方便粘贴产品标签，标签粘贴区域做了0.3mm的内凹平面，标签粘贴后不会因为日常摩擦出现卷边脱落的问题。从实际使用场景来看，

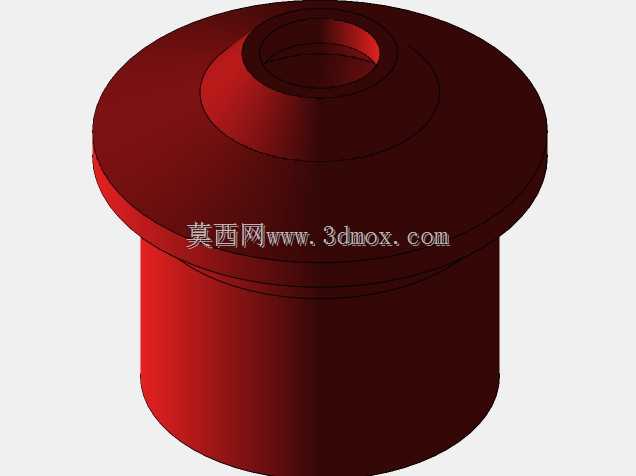

　　这款包装瓶适配厨房重油污清洁液、卫浴洁厕液、玻璃清洁液等多种日化清洁产品，瓶身的容量设计刚好满足普通家庭3-4个月的使用周期，不会因为容量过大导致液体长期存放失效，也不会因为容量过小需要频繁补充更换。在安装边界方面，这款瓶子的最大外径为78mm，整体高度为220mm，可以适配市面上绝大多数清洁工具的挂架收纳结构，也能轻松放入厨房水槽下方的储物格、卫浴间的置物架中，不会占用过多的储物空间。瓶盖部分的红色掀盖结构做了防滑的凸点设计，即使手上沾有水或者清洁液泡沫，也能轻松掀开瓶盖挤出液体，掀盖的开合角度控制在120度，不会因为开合角度过大导致瓶盖连接部位断裂，也能保证倾倒液体时瓶口的出液流畅，不会出现液体顺着瓶身流淌的问题。

　　瓶身的材质选用HDPE食品接触级塑料，既可以耐受清洁液中的弱酸碱成分腐蚀，长期存放不会出现瓶身溶胀变形，也能保证内容物的成分稳定性，不会因为塑料材质的析出影响清洁液的使用效果。在三维建模过程中，需要重点验证瓶身的重心位置，装满液体时重心落在瓶身中心偏下15mm的位置，空瓶状态下重心落在瓶身底部往上30mm的位置，不管是满瓶还是空瓶放置都能保持稳定，不会出现头重脚轻易倾倒的问题。另外瓶身侧面的弧形凹槽除了提升握持手感之外，还能在堆叠运输时起到限位作用，上下堆叠的瓶子可以通过弧面的贴合避免运输过程中出现滑移倾倒，提升仓储运输的堆叠稳定性，单托盘可以堆叠12层共288瓶，充分利用仓储的垂直空间，降低物流运输成本。出液口的内径设计为8mm，单次倾倒时的液体流量可以控制在每秒15ml左右，用户可以很方便地控制出液量，不会因为流量过大导致清洁液浪费，也不会因为流量过小需要长时间等待出液。
