波浪形嵌套圆环弹簧结构三维设计

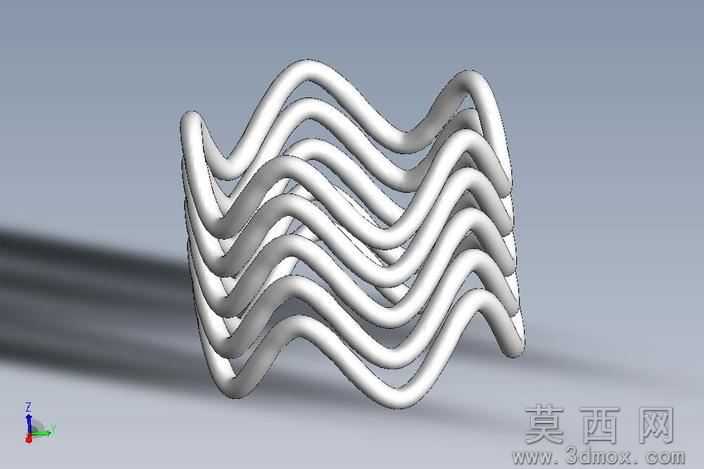

本作品为波浪形嵌套圆环弹性构件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以基准坐标系为定位基础，绘制标准圆形扫描路径，再结合多组正弦波形轮廓作为扫描截面的引导线，通过多实体扫描特征生成第一层波浪环体；后续通过等距偏移基准面、圆周阵列特征的方式，逐层完成嵌套环体的构建，每一层环体的波形相位保持均匀错位，确保相邻环体之间预留均匀的间隙，既避免实体干涉，也还原了该类弹性构件的层叠伸缩空间。材质设置阶段选用哑光金属材质，调整材质的漫反射粗糙度参数至0.35，反射强度设置为0.2，模拟弹簧钢经过表面喷砂处理后的哑光金属质感，同时为模型添加轻微的倒角特征，消除实体建模产生的锐利边缘，还原五金零件加工后的真实边角状态。渲染阶段采用工作室三点布光方案，主光源从模型左上方45度角投射，开启软阴影效果模拟自然光的柔和投影，辅助光源从右侧补光消除暗部死黑，顶部添加轮廓光勾勒环体的边缘轮廓，背景选用浅灰色渐变背景突出模型主体，最终渲染效果清晰展现了环体的波浪起伏形态与层叠嵌套结构。设计思路上，该结构突破了传统圆柱螺旋弹簧的形态限制，将环形闭合结构与波浪形弹性形变结构结合，整体呈现闭合圆柱轮廓，环体的波浪弯折部位可在受力时产生均匀的弹性形变，相比普通圆柱弹簧具备更均衡的周向弹力表现，可应用于特殊空间内的缓冲、复位场景，建模过程中所有特征均保留参数化关联，后续可通过修改波形振幅、环体直径、嵌套层数等参数快速调整模型尺寸，适配不同的使用需求。
