带安装底座的双磁棒磁吸固定座结构

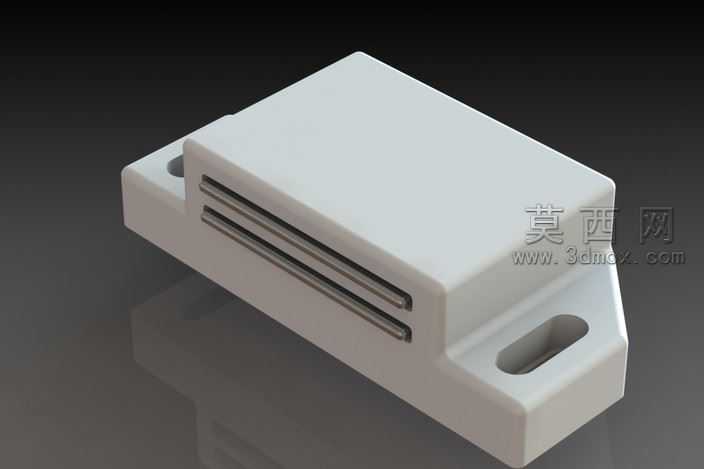

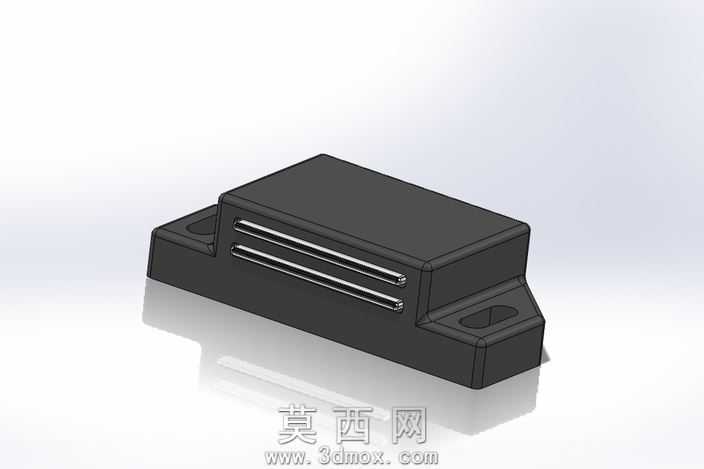

本作品为磁吸固定类五金配件的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的建模逻辑，先拆分各功能结构特征再完成整体装配组合。首先构建主体基座部分，基座采用带延伸安装翼的阶梯式块状结构，建模时通过拉伸凸台命令生成基础实体，对所有棱边添加统一规格的圆角过渡特征，避免尖锐应力集中点，两侧安装翼上开设沉头安装孔，通过拉伸切除命令完成孔位特征制作，沉头深度与孔径参数适配常规沉头螺丝的安装尺寸，保证安装后螺丝端面不突出安装面。基座正面的磁棒安装位采用平行双槽结构，建模时先在基座正面绘制两条平行的矩形槽轮廓，通过拉伸切除生成槽体基础，再在槽内添加圆柱形磁棒的装配特征，磁棒与槽体采用小间隙配合参数设计，既保证磁棒安装后的定位稳定性，也预留了粘接固定的胶层空间。材质渲染阶段，主体基座部分赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟磨砂注塑表面的漫反射效果，磁棒部分赋予抛光金属材质，调高金属度与反射率参数，还原金属磁棒的亮面金属质感，安装场景采用纯白柔光背景，添加柔和的环境光与定向补光，避免模型表面出现过曝或死黑区域，通过地面反射效果增强模型的立体感与真实感。设计思路上，该结构侧重实用安装场景的适配性，延伸式安装翼可让固定座通过螺丝稳定锁附在各类设备安装面，双平行磁棒的布局可提供均匀的磁吸接触面，相比单磁棒结构磁吸受力更均衡，不易出现磁吸偏移的问题，阶梯式的基座结构可在保证结构强度的前提下减少不必要的材料占用，控制整体配件的重量与生产成本，所有结构特征均做了工艺适配，无倒扣、尖角等不利于注塑生产的结构，可直接对接后续的模具开发与量产环节。
