海洋水文气象观测浮标结构设计

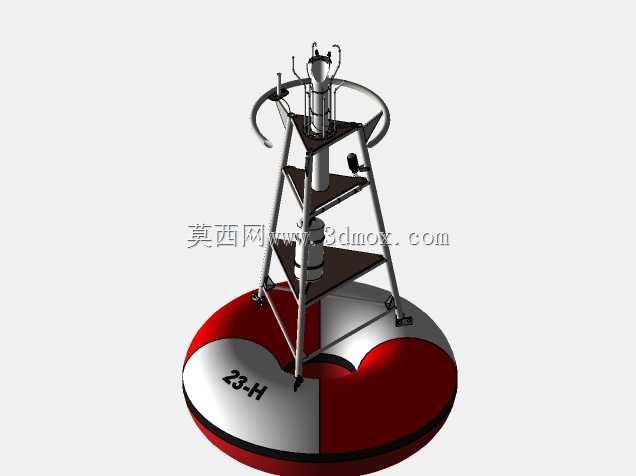

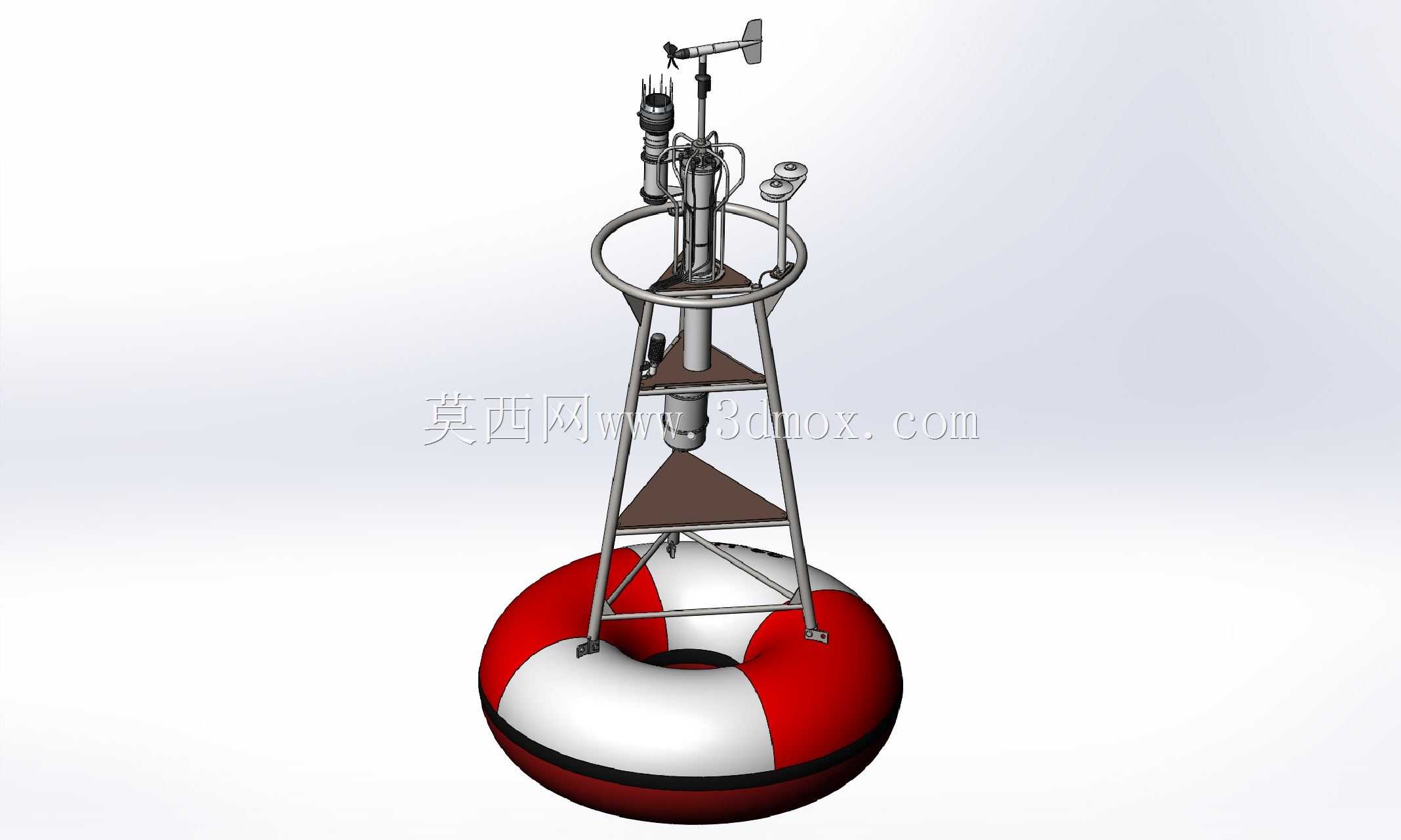

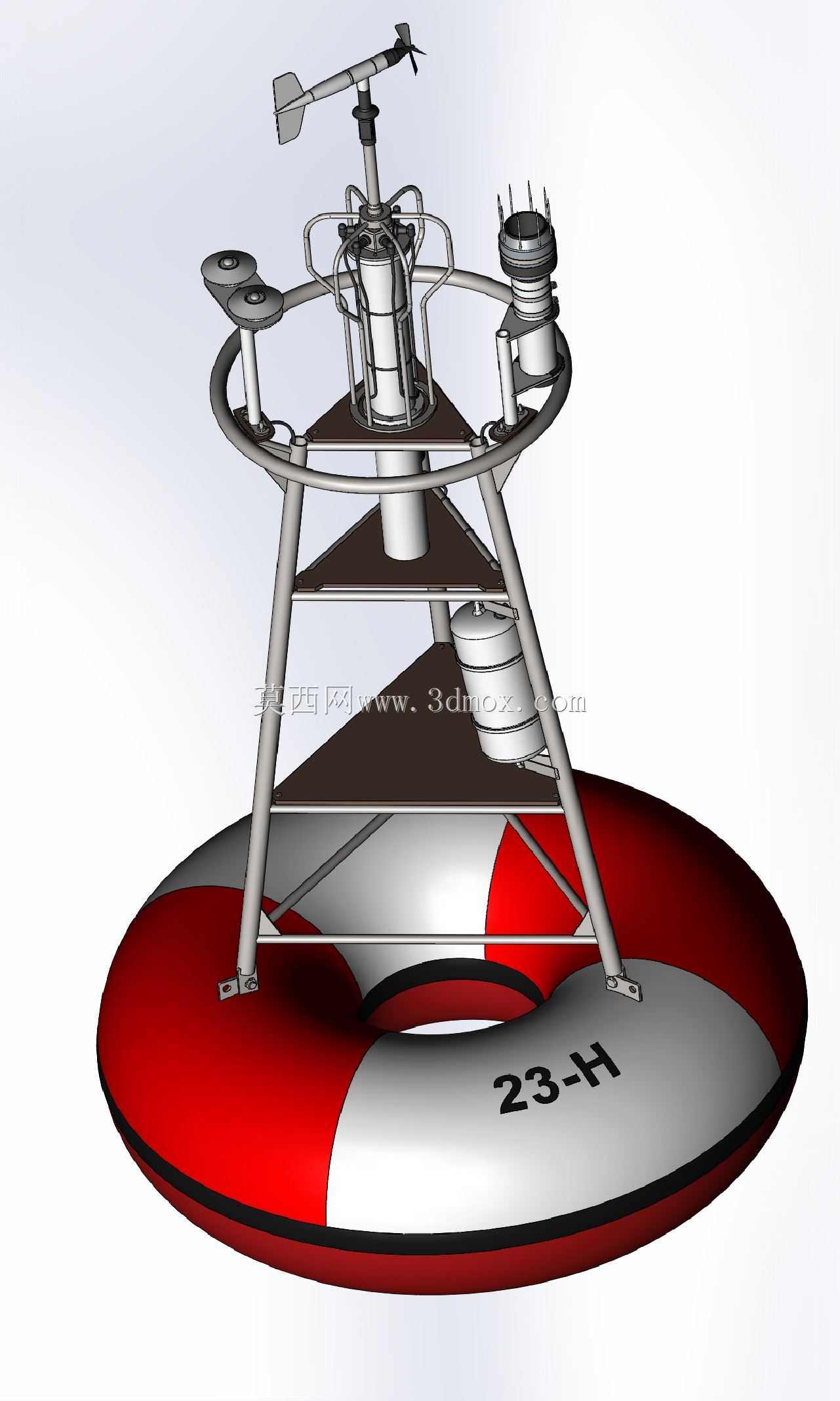

　　这款海洋观测浮标的整体结构采用环形浮体搭配三角桁架支撑的布局，核心浮体选用红白相间的环形充气式结构，环形内径预留足够的设备安装与维护操作空间，浮体外圈直径适配近岸及近海布放的投放船吊作业边界，整体吃水深度控制在常规海况下不会出现上层支架被海浪拍击的范围，浮体底部做了耐磨加厚处理，避免长期锚泊过程中与锚链、海底礁石剐蹭造成破损。上层三角桁架采用三根倾斜布置的金属支腿作为主承力结构，支腿与浮体的连接点做了嵌入式法兰固定，每个连接点都分布在浮体浮力均匀分布的环带上，避免局部应力集中导致浮体变形，支腿之间设置两层横向连接平台，下层平台靠近浮体上表面，主要放置配重块、储能电池组以及水文数据采集模块，上层平台距离浮体表面有足够高度，避免海浪溅起的海水长期浸泡上层精密传感设备。

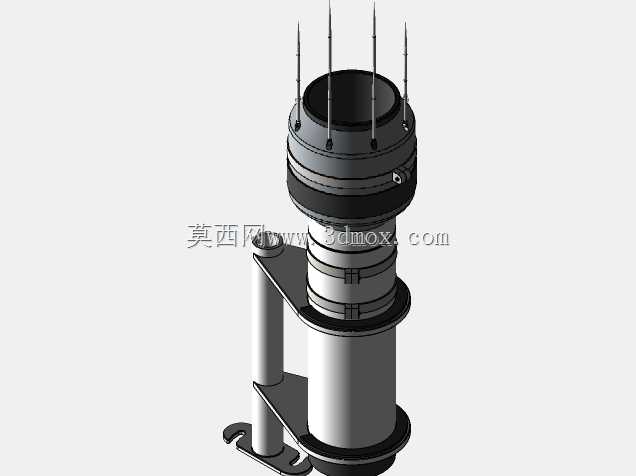

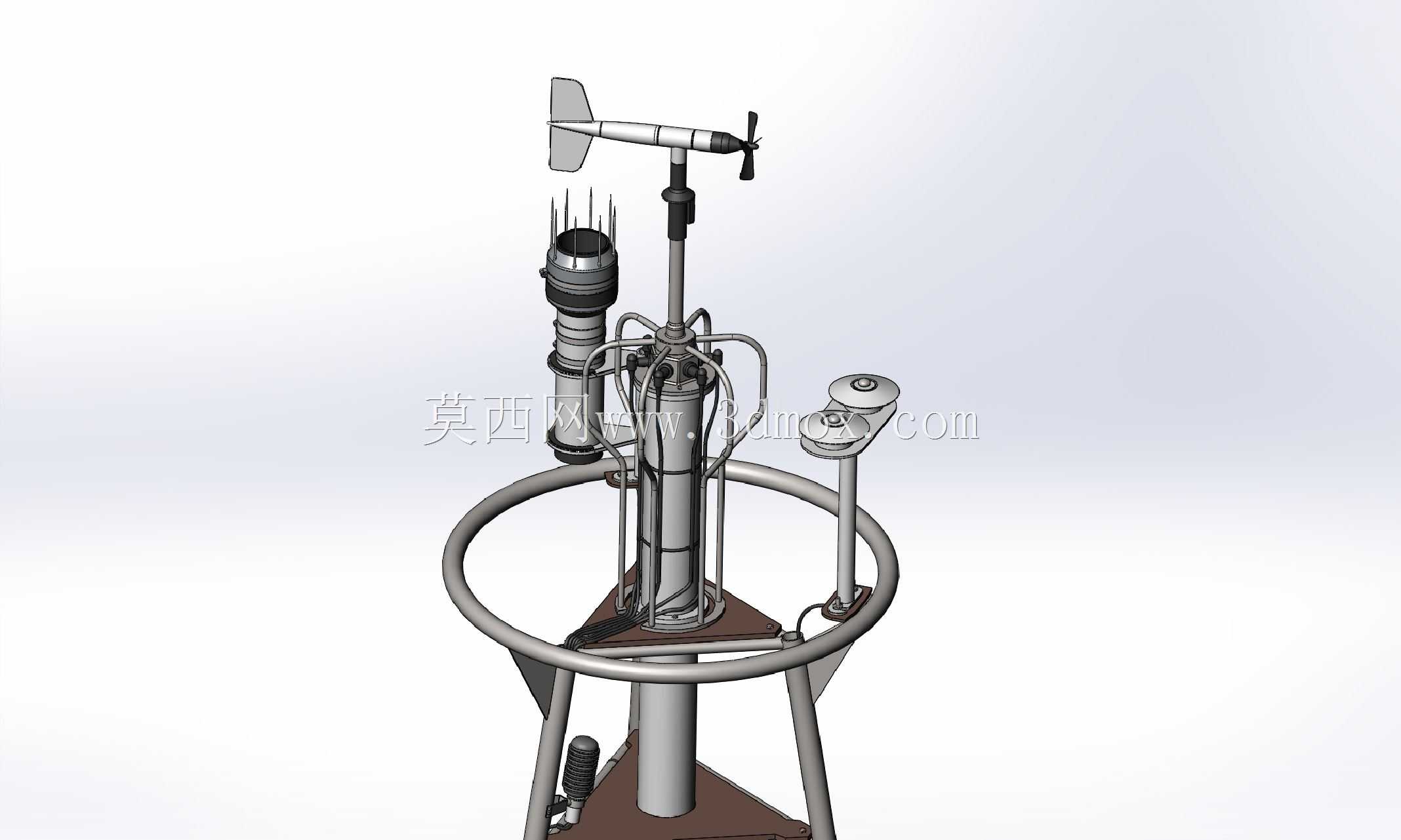

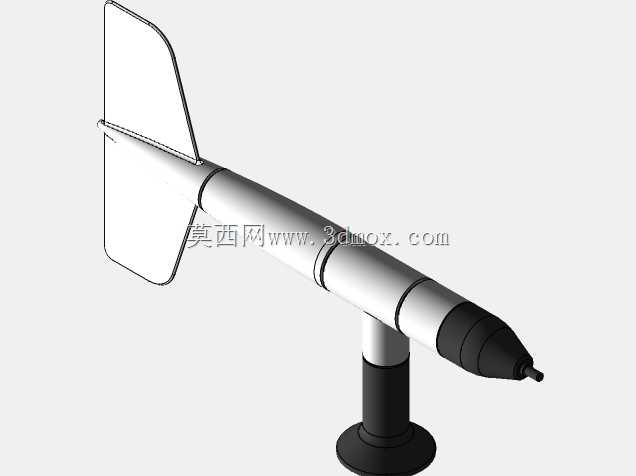

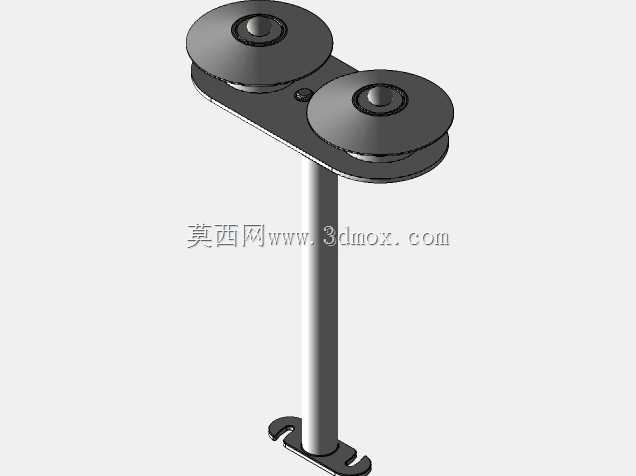

　　桁架顶部的安装基座预留了多类传感器的安装接口，顶端的风速风向仪通过独立竖杆固定，安装高度超出所有上层设备，避免周围结构对风场数据采集造成干扰，基座周边预留的安装位可根据观测需求搭载气温、气压、湿度传感器，以及能见度观测设备，环形护栏围绕上层平台一周，护栏高度符合海上作业的安全防护要求，可供维护人员登标作业时挂设安全绳，护栏上预留的穿线孔位可规整梳理所有传感器的走线，所有线缆都沿着桁架支腿内部的走线槽引至下层平台的控制舱内，避免线缆长期暴露在高盐高湿的海洋环境中出现老化破损。

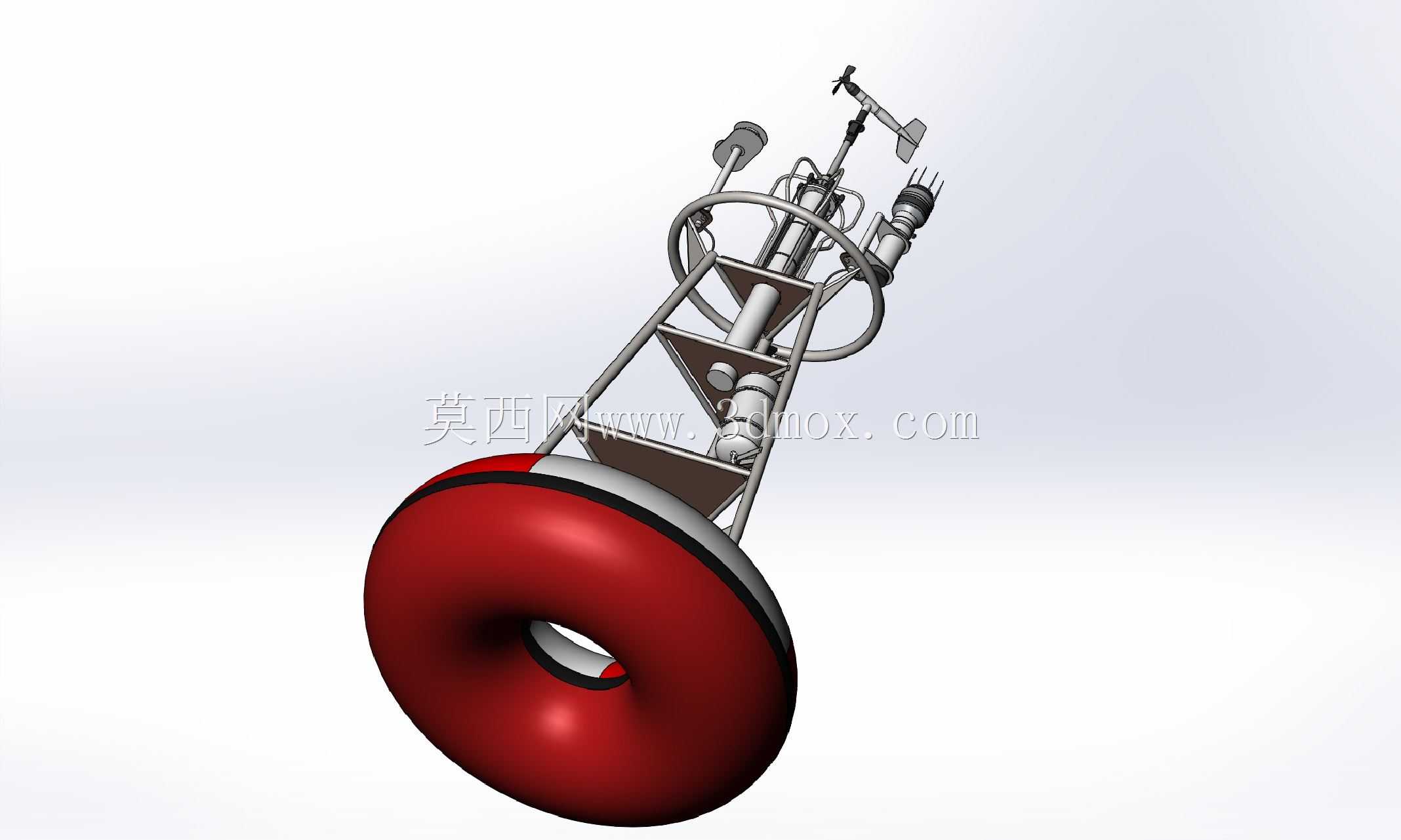

　　浮体侧面标注的标识区域可根据布放需求喷涂编号、警示标识，避免过往船舶误撞，浮体底部预留锚系连接点，可适配单点锚泊或者多点系泊的布放方式，连接点的载荷设计按照极端海况下的风浪拉力做了冗余校核，确保在台风等恶劣天气下浮标不会出现走锚、结构断裂的情况。从实际应用场景来看，这类浮标可布放在近海养殖区、港口航道、海洋观测站点周边，持续采集所在点位的风速、风向、气温、气压等气象数据，同时可搭配水下传感器采集表层海水温度、盐度、波浪、海流等水文数据，所有采集到的数据可通过搭载的通讯模块实时回传至岸基监控中心，替代传统人工出海采样的作业模式，大幅提升海洋环境观测的连续性与数据时效性。

　　在结构设计过程中，整体重心严格控制在浮体浮心以下，确保浮标在大浪作用下出现倾斜后可快速回正，最大倾斜角度下上层设备不会出现浸水情况，所有金属结构件都做了海洋级防腐处理，连接件选用不锈钢材质，避免长期高盐环境下出现锈蚀失效。设备舱的密封结构采用多重密封圈设计，防护等级满足海上长期户外使用要求，即使出现短时海浪盖过上层平台的情况，也不会出现舱内进水损坏设备的问题。浮体的浮力储备按照整体设备重量的2.5倍做冗余设计，即使浮体出现轻微破损漏气，也能维持足够浮力支撑所有设备不沉没，为应急抢修预留足够的响应时间。

　　从安装边界来看，整个浮标拆解后可通过普通货运车辆运输，现场组装不需要大型专用设备，支腿与浮体的连接采用快装法兰结构，作业人员可在布放船只的甲板上快速完成整体组装，整体起吊重量适配常规作业船的吊机载荷范围，不需要调用大型起重作业船舶，可大幅降低布放作业的成本。上层平台的设备布局充分考虑了后期维护的操作空间，每个传感器的安装位置都预留了足够的扳手操作空间，维护人员不需要拆解整体结构即可完成单个传感器的更换与校准，电池舱的位置靠近浮体边缘，更换电池时不需要挪动其他设备，可大幅缩短海上维护作业的时间，减少作业人员在海上停留的安全风险。
