立式曲柄滑块传动演示机构结构

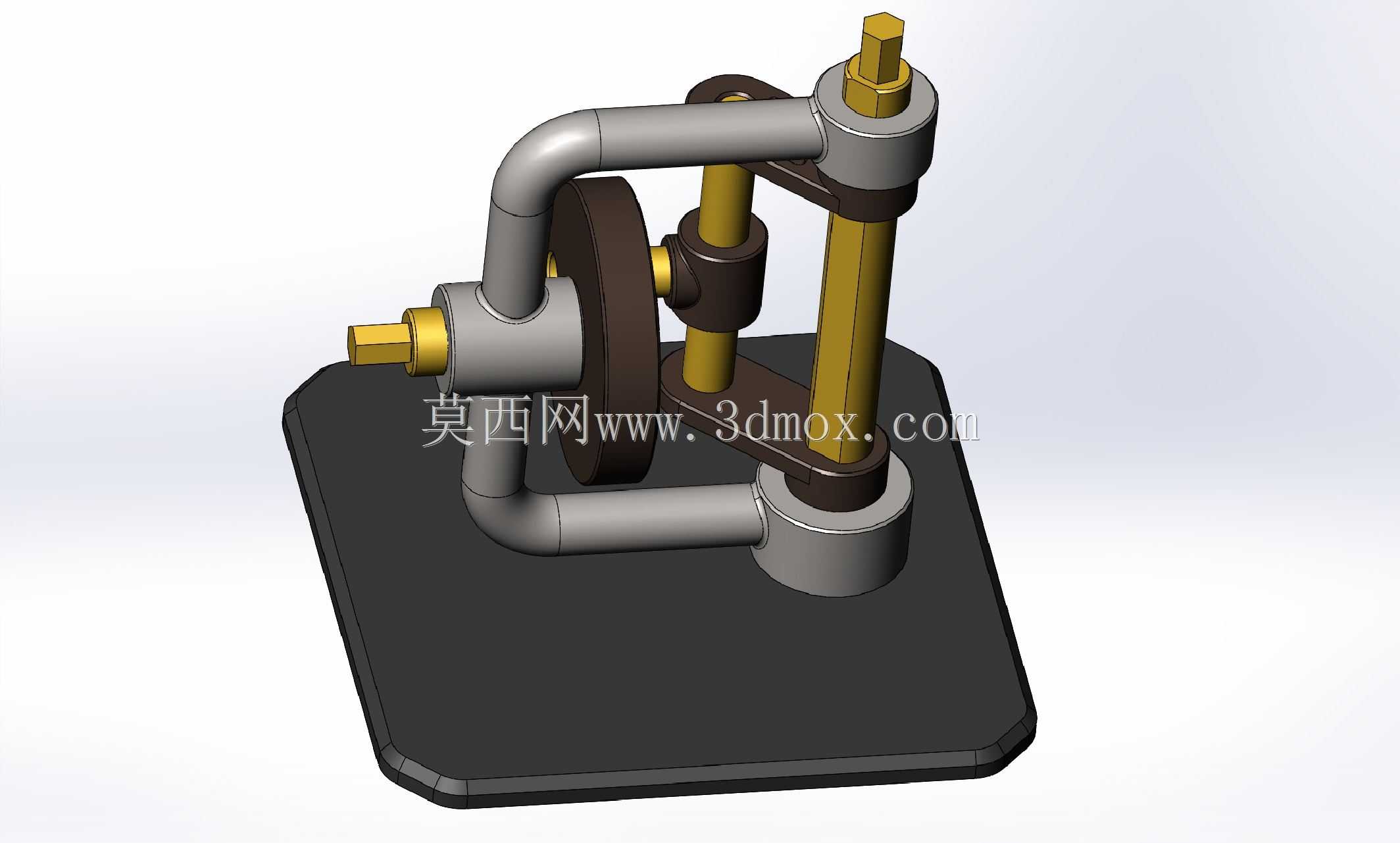

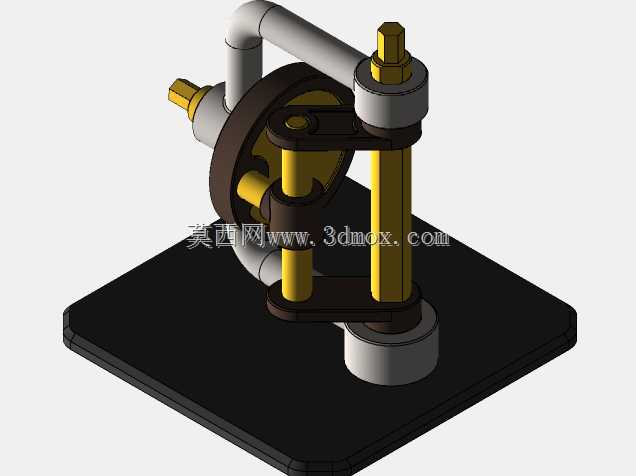

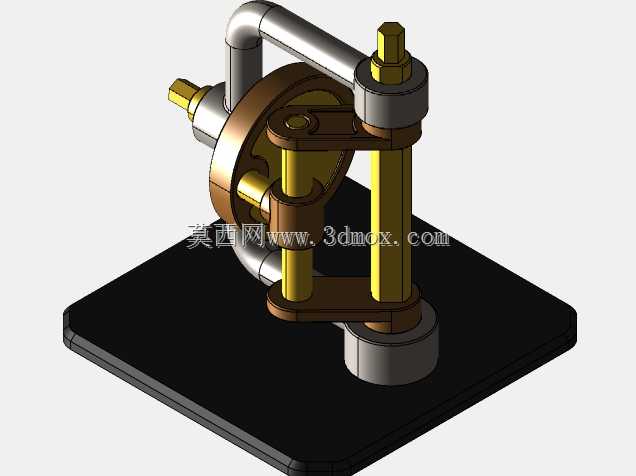

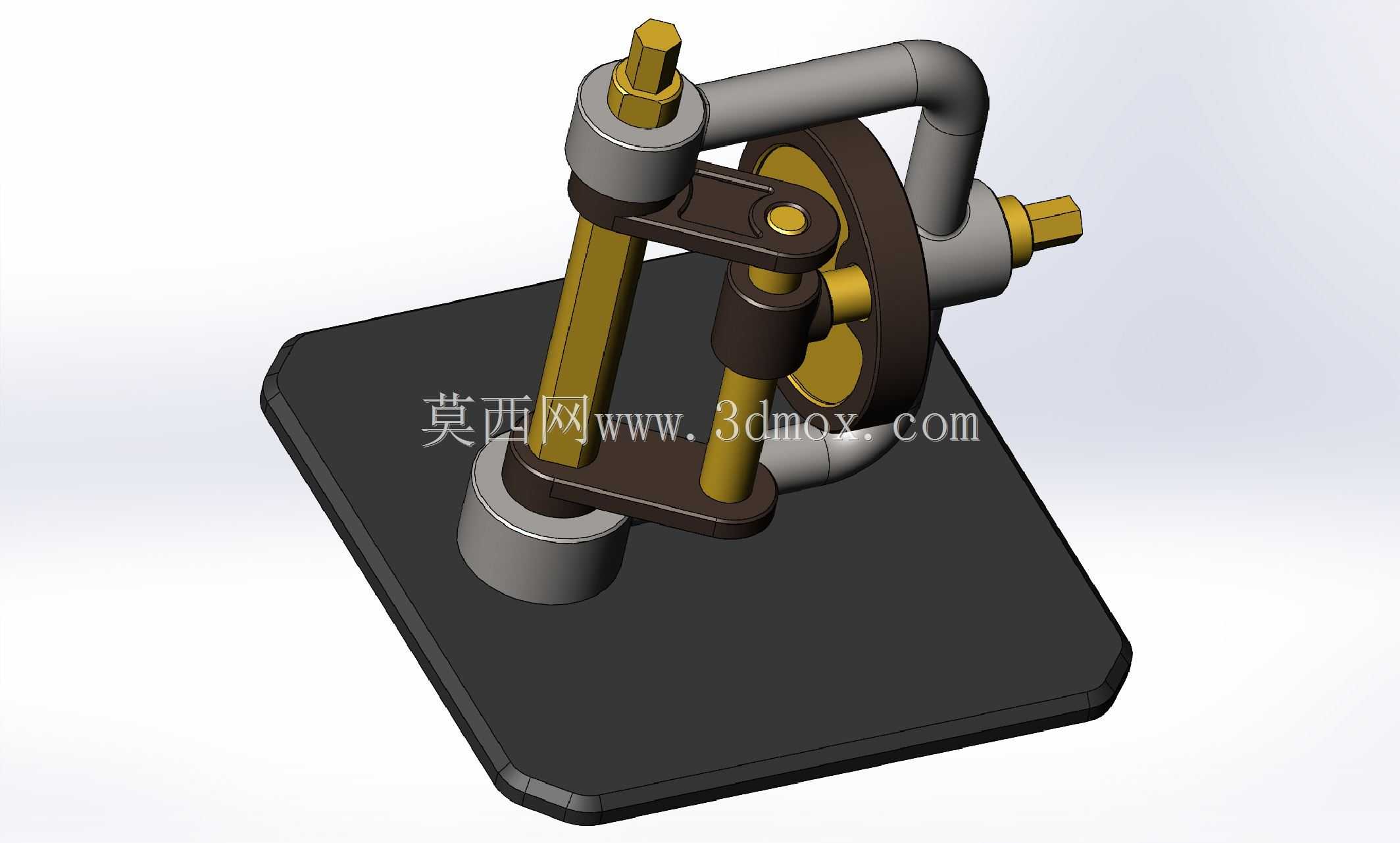

　　这套立式布置的曲柄滑块传动结构，常被用作机械原理教学演示装置、小型自动化设备的往复动力输出单元，也可作为微型冲压、打点类工位的核心执行机构原型，在轻工装配、教学实验、小型非标设备开发场景中有着较高的复用价值。从实际功能来看，该机构可将水平输入轴的连续旋转运动，转化为竖直方向导杆的直线往复运动，输入轴端预留的方轴结构可直接连接手轮、小型驱动电机等动力源，无需额外设计联轴器连接结构，降低了配套动力端的适配难度。

　　设计过程中优先考虑了运动副的耐磨与运行稳定性，所有转动配合位置均采用轴套式支撑结构，避免杆件直接接触产生的快速磨损，竖直导杆采用上下双支点固定方式，相比单悬臂导杆结构，大幅降低了往复运动过程中的径向晃动量，即使在较高输入转速下，导杆的直线运动精度也能保持在稳定区间。底座采用带圆角的方形平板结构，四个边角预留了沉头安装孔位，可直接通过螺栓固定在实验台、设备机架的安装平面上，安装边界清晰，底座整体厚度经过配重优化，机构高速运行时不会因往复惯性产生移位，无需额外加装压块固定。

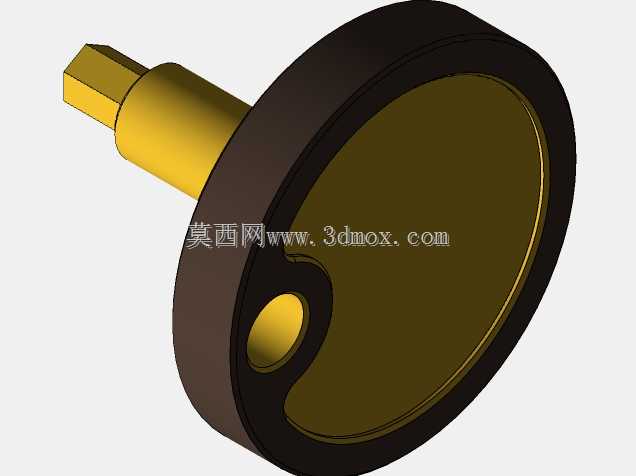

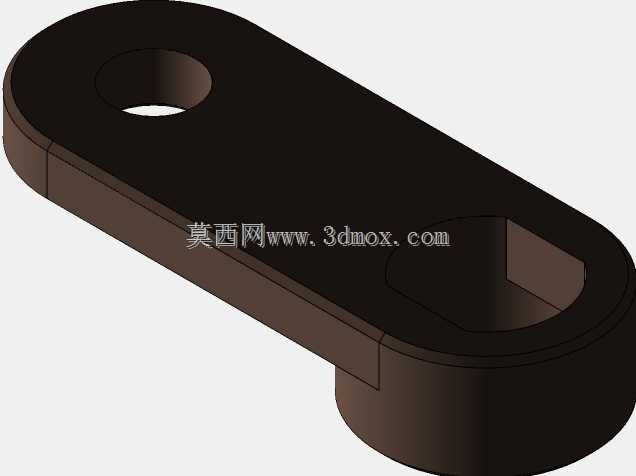

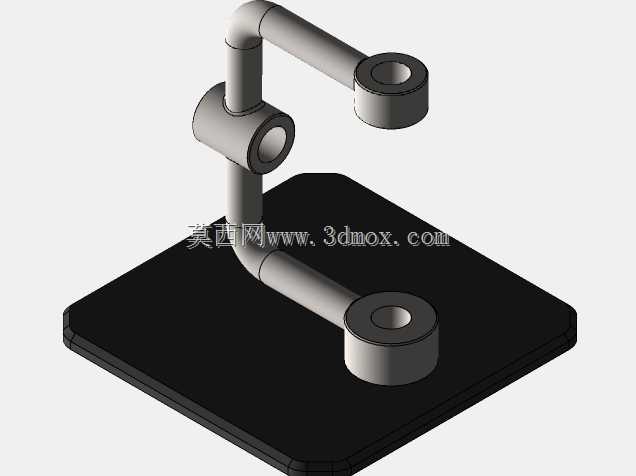

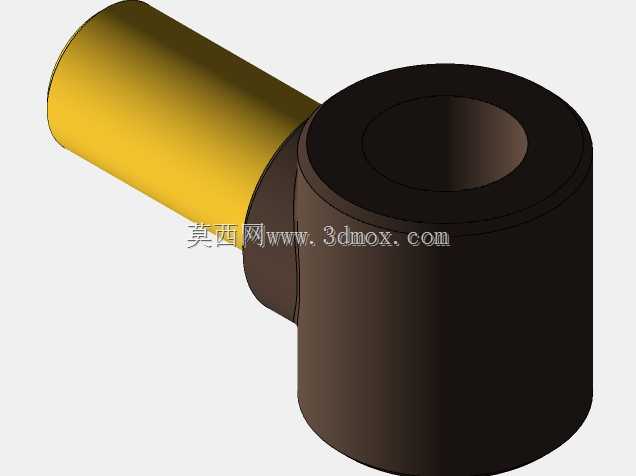

　　管路式的机架框架并非装饰结构，而是采用空心管件拼接成型，既减轻了整体结构重量，又可在内部预留润滑脂加注通道，长期运行时可直接通过管件端部的注油孔向各转动副加注润滑介质，无需拆解结构即可完成日常维护。曲柄轮与水平轴采用键连接固定，偏心距可根据输出行程需求更换不同偏心尺寸的曲柄轮进行调整，适配不同行程要求的使用场景，竖直导杆与滑块的连接位置设置了可调锁紧结构，可微调导杆的初始伸出长度，匹配不同的作业高度需求。

　　从安装尺寸边界来看，整体结构占用的安装平面范围较小，竖直方向的总高度控制在常规实验台架的允许安装高度内，不会与周边的其他设备部件产生空间干涉。各运动杆件的运动包络经过提前校核，运行过程中所有活动部件均不会超出底座的投影范围，周边布置管线、其他功能组件时无需预留过大的安全避让距离，提升了整套机构在紧凑设备空间内的适配性。

　　在实际选型应用时，若用于教学演示场景，可直接搭配手轮作为手动输入部件，直观展示曲柄滑块的运动转换原理，帮助学习者理解死点位置、行程速比系数等机械原理知识点；若用于自动化设备的执行端，可在输入轴端连接伺服电机，通过控制电机转速精准调节导杆的往复频率，导杆端部可加装冲压头、吸盘、打点针等执行端头，完成对应工位的加工作业。整套结构的零件加工工艺性良好，除轴类零件需要车削加工外，其余板类、框架类零件均可通过常规铣削、弯管工艺完成加工，加工成本较低，适合小批量制作使用。
