齿轮连杆组合传动演示机构结构设计

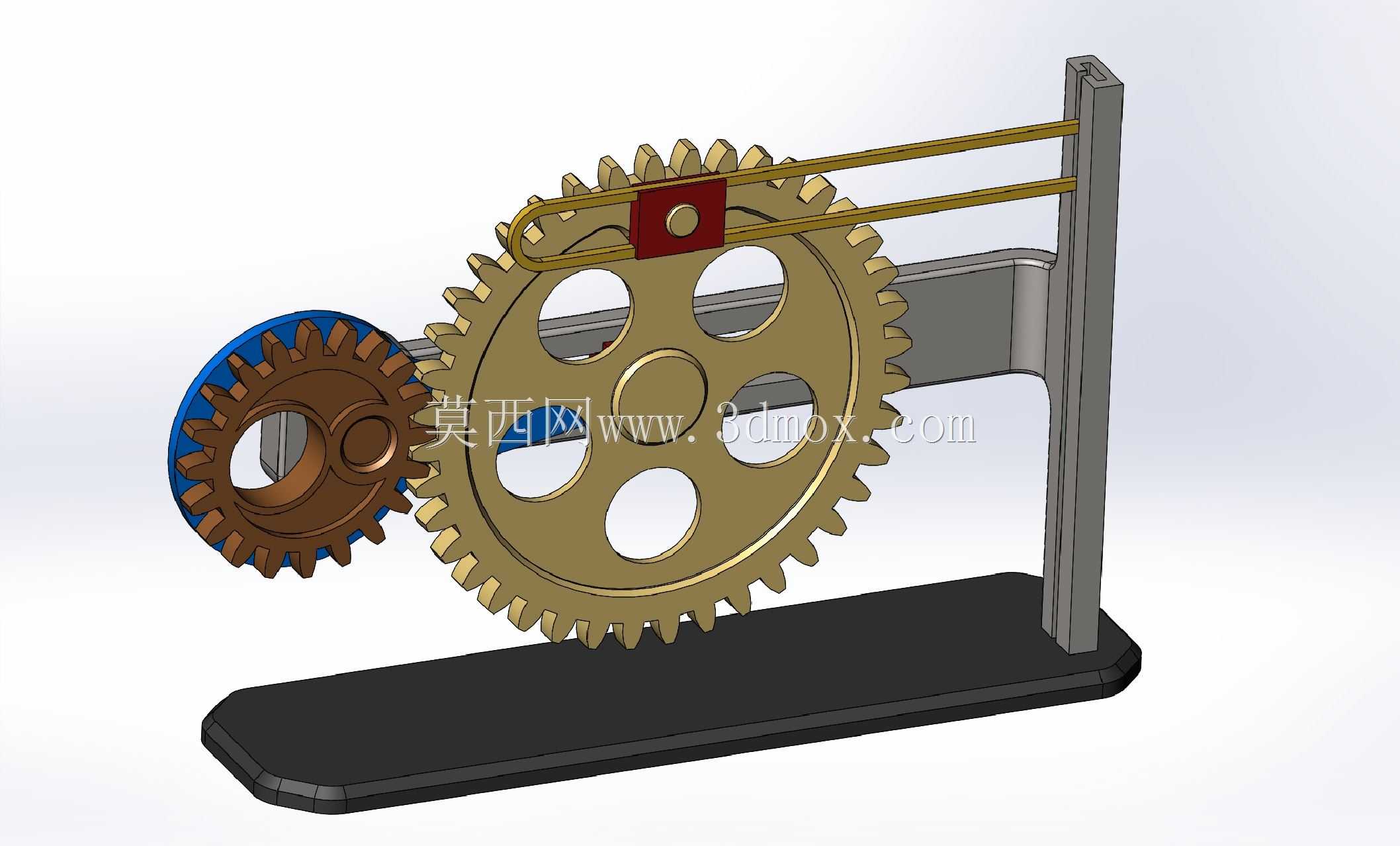

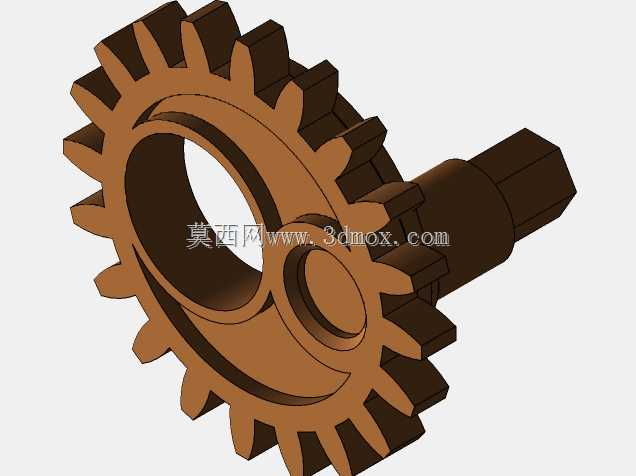

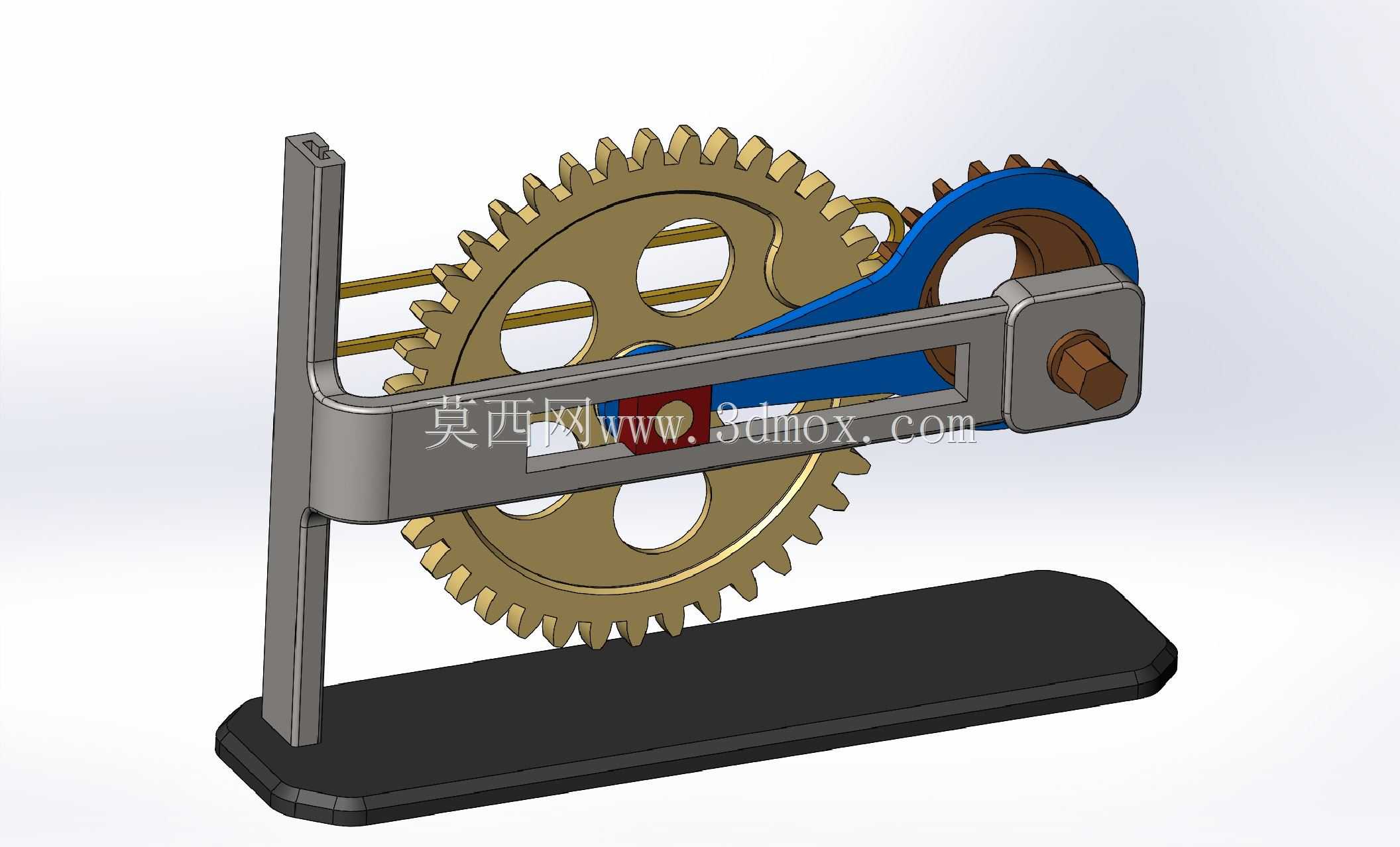

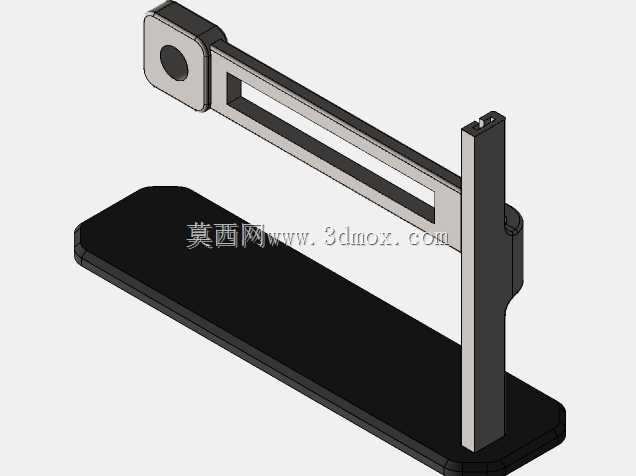

　　这套齿轮连杆组合传动结构，核心是通过定轴齿轮副与滑动连杆的配合，将输入轴的连续旋转运动，转化为连杆组件的往复直线推送动作，可直接嵌入小型自动化送料、工位切换、轻载执行机构的传动链路中，作为动力转换单元使用。从结构布局来看，整套机构采用卧式安装的L型支撑机架，底部为带圆角的矩形安装底板，所有传动部件均依托垂直立板完成轴系定位，安装时仅需通过底板预留的固定孔位完成与设备基座的锁附，即可保证整体传动的同轴度与运行稳定性，无需额外搭建复杂的支撑结构。传动链路的输入端为小直径主动钢齿轮，与大直径从动黄铜齿轮形成定轴外啮合传动副，两个齿轮的轴线保持平行且中心距严格匹配齿形啮合参数，主动齿轮旋转时可带动从动大齿轮做减速旋转，

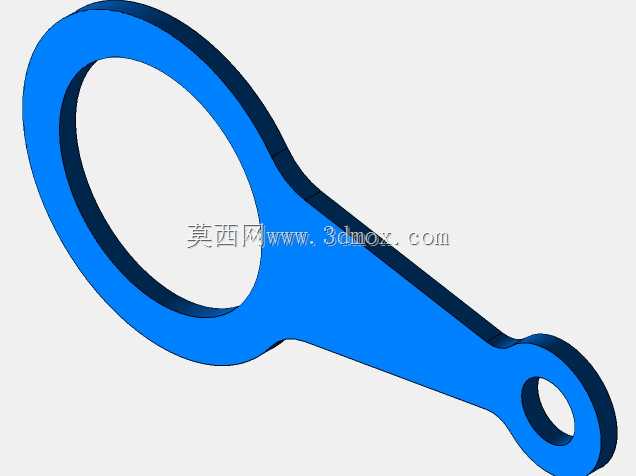

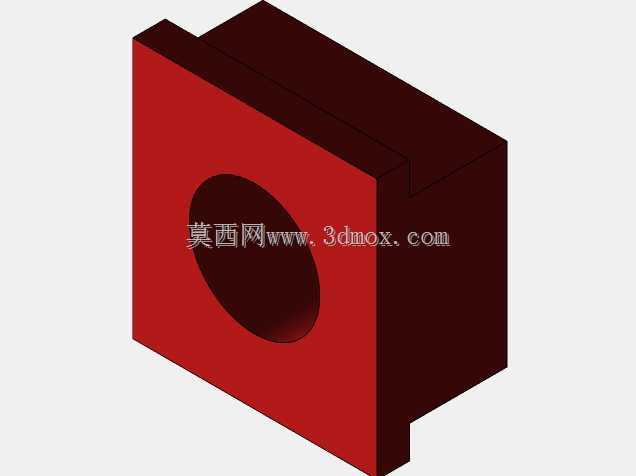

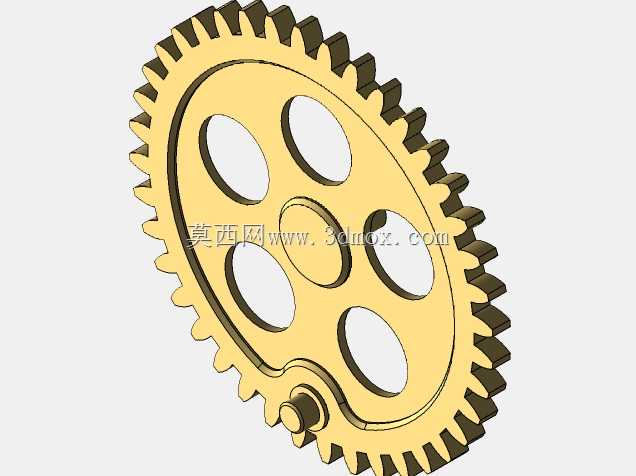

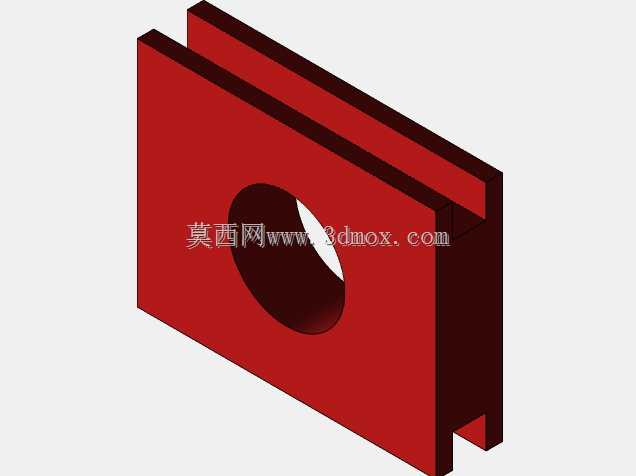

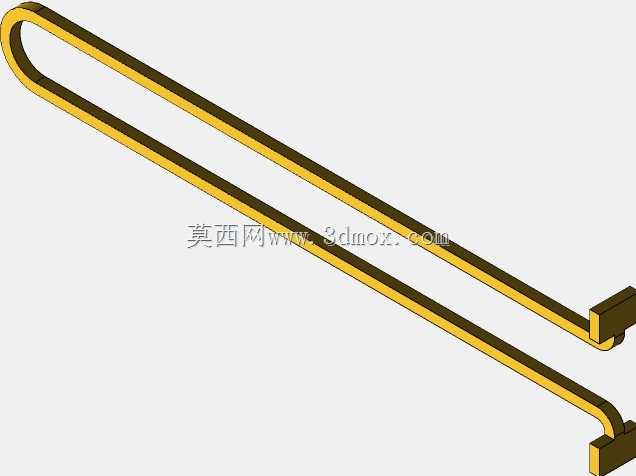

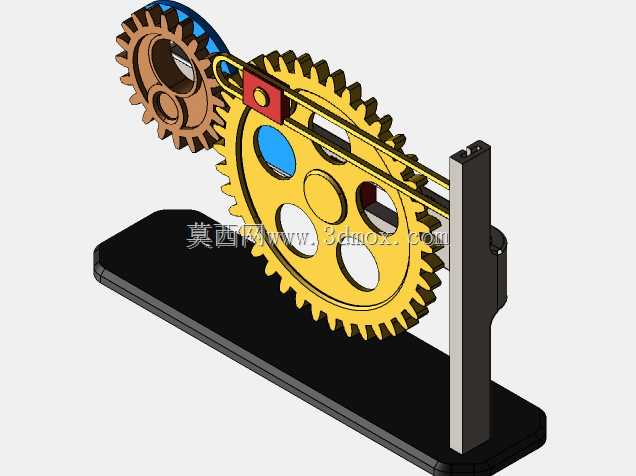

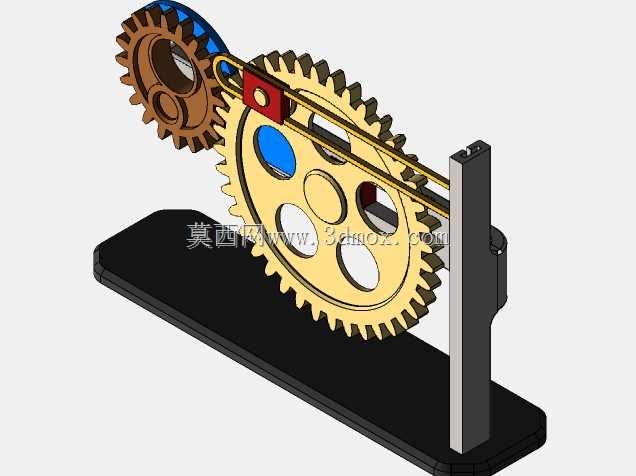

　　通过齿数比的匹配可实现输入转速的固定比例降低，同时放大输出扭矩，适配轻载往复动作的动力需求。大齿轮的端面非轴心位置固定有圆柱形驱动销，驱动销与两根平行布置的滑动导杆形成滑动配合，导杆穿过垂直立板上的两个同轴导向孔，可沿水平方向做直线往复滑动，导杆靠近齿轮的一端通过矩形连接块与驱动销形成联动，当大齿轮连续旋转时，驱动销会随齿轮做圆周运动，同时在连接块的滑槽内做上下滑动，进而带动两根平行导杆沿导向孔做规律的往复直线运动，将旋转运动直接转化为直线推送动作。导向孔内可镶嵌自润滑铜套，降低导杆往复滑动时的摩擦阻力，减少长期运行的磨损量，提升机构的使用寿命。整套机构的运动轨迹完全由齿轮啮合参数、驱动销的偏心距、导杆的导向长度决定，

　　设计时可通过调整驱动销距离大齿轮中心的偏心距，改变导杆的往复行程长度，调整主动轮与从动轮的齿数比，改变导杆往复运动的频率，适配不同工况下的行程与动作速度需求。在实际应用场景中，这类结构可用于小型自动化设备的物料推送工位，比如电子元器件的排序送料、小型零件的工位转移，也可作为教学演示教具，直观展示齿轮传动与连杆运动的转换原理，帮助学习者理解机械传动的运动逻辑。建模过程中需重点保证齿轮齿形的参数准确性，确保啮合时无卡滞、侧隙处于合理范围，同时要保证驱动销与连接块滑槽的配合间隙、导杆与导向孔的同轴度，避免运动过程中出现卡涩或过定位问题。所有转动副位置均预留了轴承安装位，可根据负载大小选配微型滚动轴承或滑动轴套，降低转动摩擦损耗。

　　机架的立板与底板采用垂直连接设计，连接位置做了加强处理，避免长期运行受侧向力出现变形，影响传动精度。整套机构的外形尺寸紧凑，横向占用空间不超过常规小型执行单元的安装边界，可直接集成到桌面级小型设备、教学实验台、轻型自动化生产线的对应工位中，无需对原有设备的安装空间做大幅改造。运动过程中，齿轮副的传动平稳性好，连杆的往复运动无明显冲击，在轻载工况下运行噪音低，维护时仅需定期对齿轮啮合面、转动副、滑动导杆位置补充润滑脂即可，日常维护成本极低。设计时还考虑了加工工艺性，所有零件均采用常规机械加工工艺即可完成制造，齿轮可采用滚齿加工，机架板件可采用板材切割后铣削加工，导杆可采用标准光轴二次加工，无需特殊加工设备，适合小批量制作或教学场景下的零件加工实践。
