齿轮联动木质杯垫创意结构设计

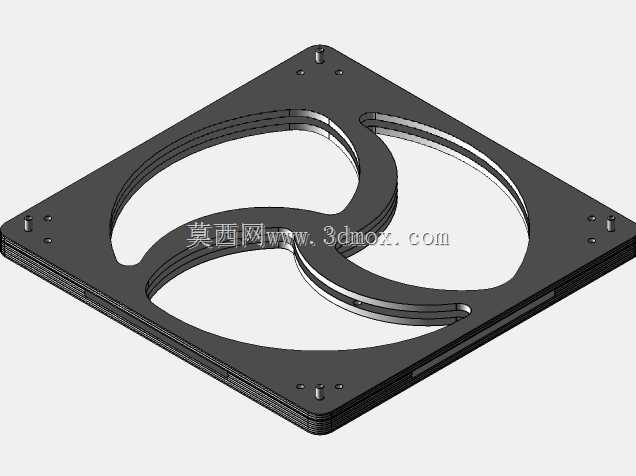

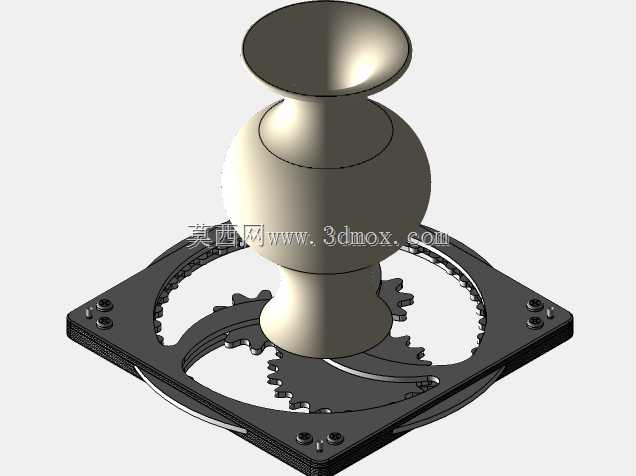

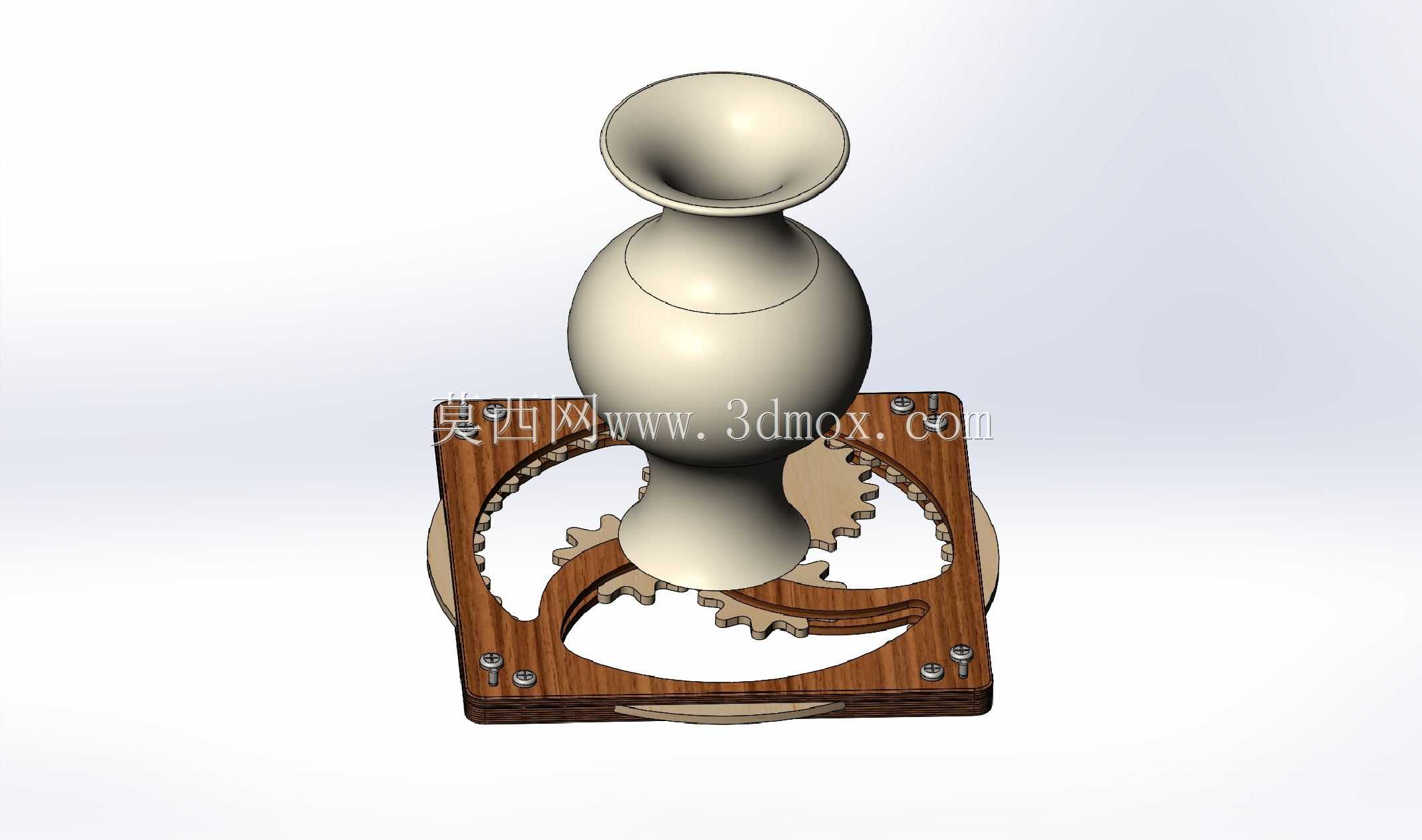

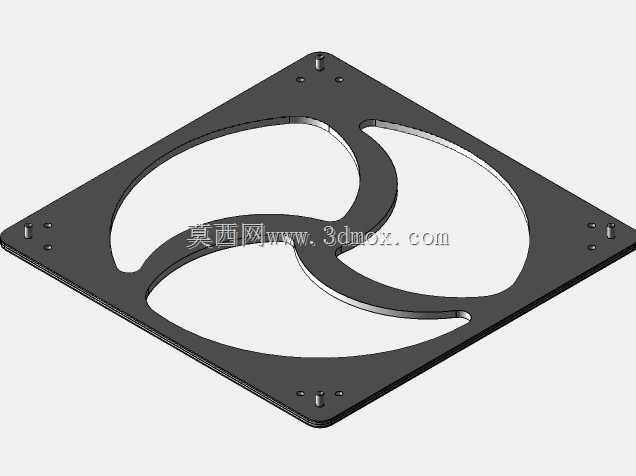

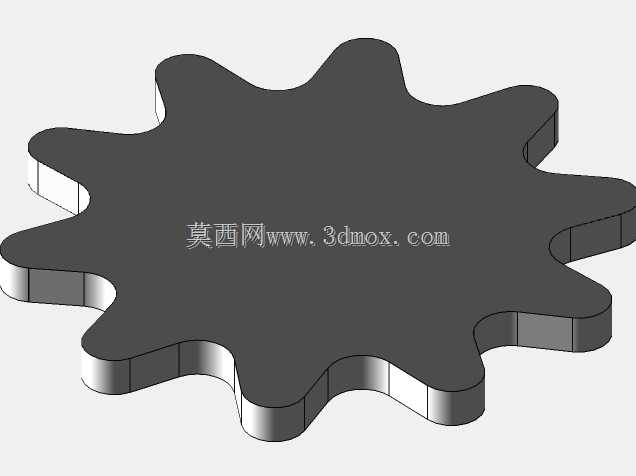

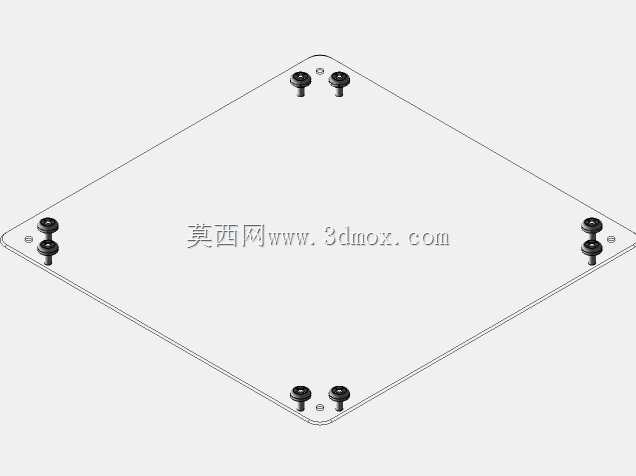

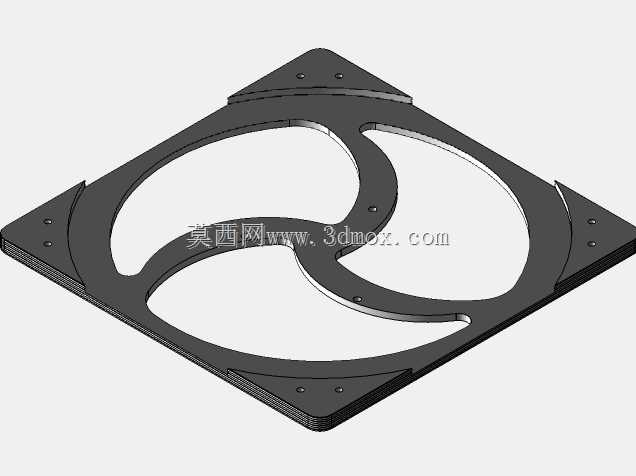

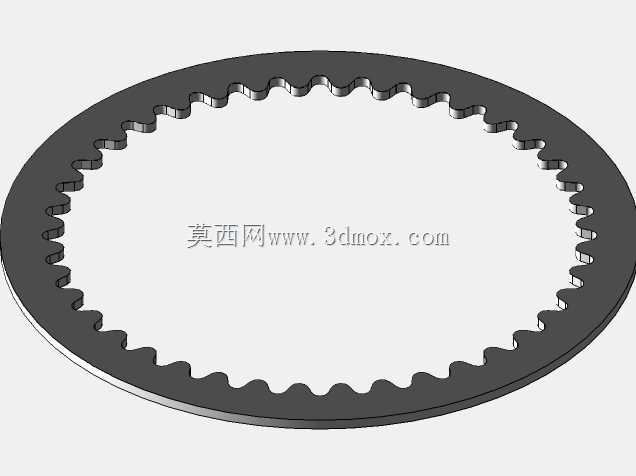

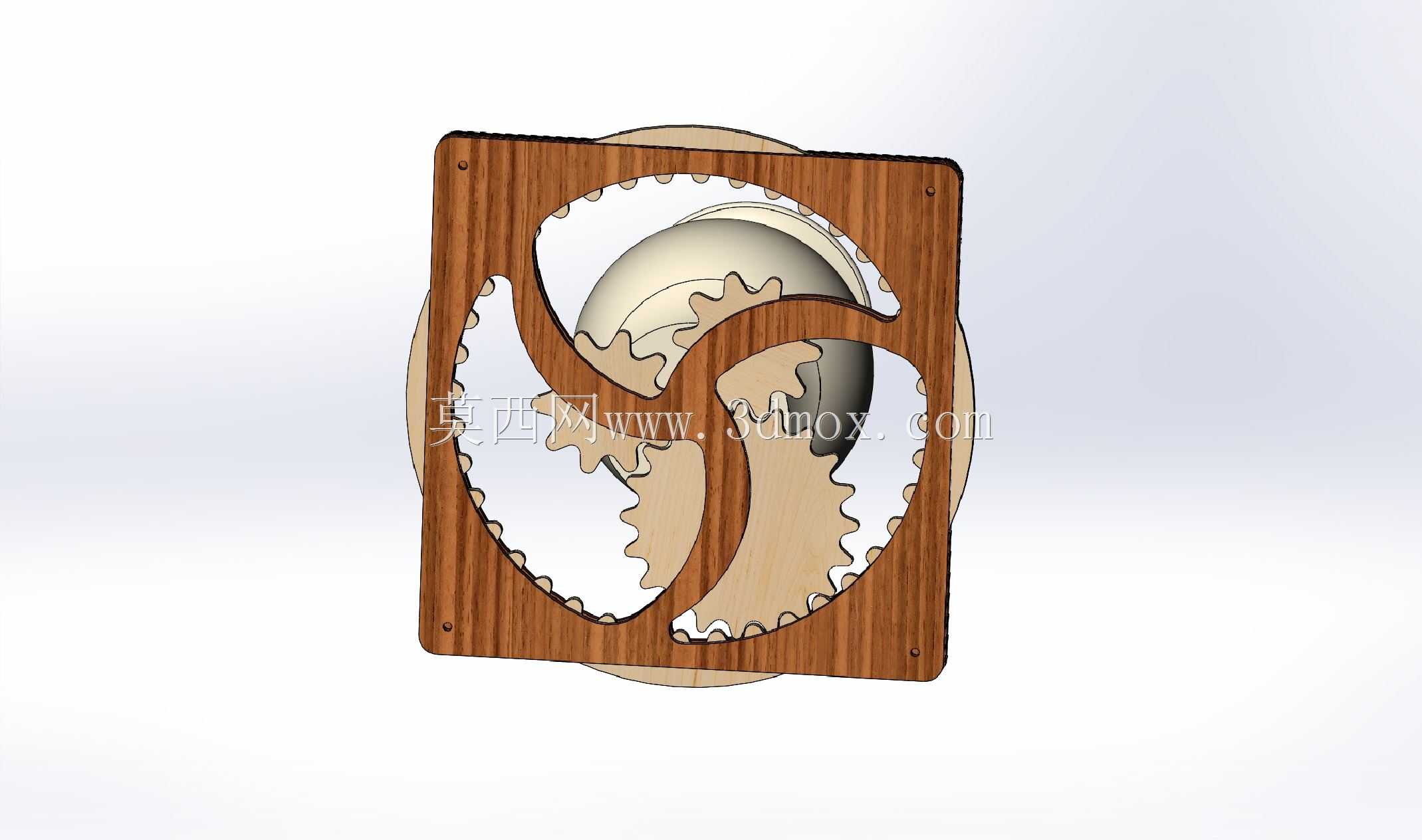

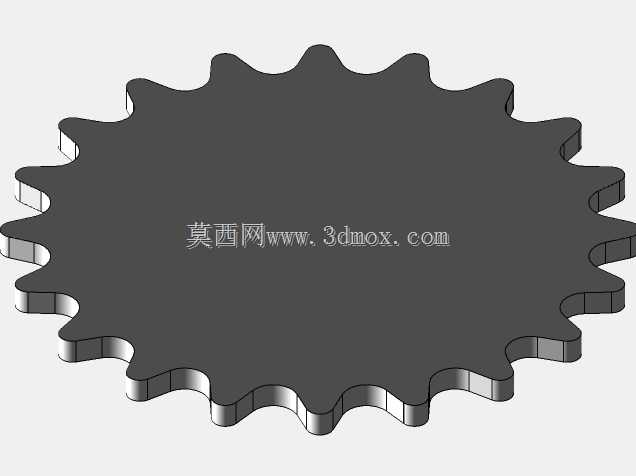

　　这款杯垫的核心设计亮点在于内嵌的行星齿轮联动结构，区别于常规平面隔热垫的单一功能，在放置杯具时，杯底接触中心承托台，随着杯具放置的下压动作或者手动转动杯身，周边三个弧形木质托片会顺着齿轮啮合轨迹同步向内收拢或向外展开，既可以适配不同底径的杯具，从常规马克杯到细颈醒酒器、窄底花瓶都能稳定承托，也能通过机械联动的交互感提升日常使用的趣味性。从结构设计逻辑来看，整体采用层叠式装配方案，底层为环形实木基座，基座上预留四个沉头螺丝安装位，用于固定上层的齿轮限位盖板，螺丝采用内六角沉头设计，装配后表面完全齐平，不会刮伤桌面，也避免突出结构勾扯桌布。中间层的三个行星齿轮分别与中心太阳轮啮合，齿轮模数选用0.8的小模数设计，齿形经过修形处理，转动时无卡滞、无异响，齿轮厚度控制在5mm，既保证啮合强度，又不会增加整体垫体的厚度，整体垫体总厚度控制在12mm，放置在桌面不会有突兀的凸起感，日常收纳时也可以堆叠放置，占用储物空间极小。

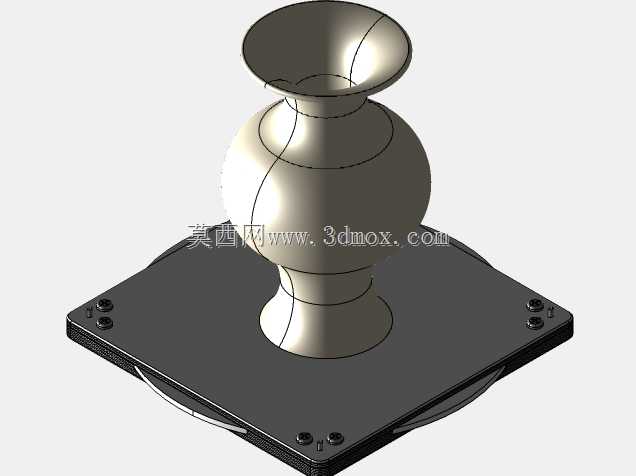

　　从应用场景来看，这款结构件既可以作为日常家居的水杯隔热垫使用，木质基材本身导热系数低，能够有效阻隔热饮的温度传递到桌面，避免高温烫坏实木桌面、玻璃茶几的表面涂层；也可以作为小型装饰摆件的旋转底座，放置手办、香薰瓶、小型花瓶时，转动底座即可360度展示摆件全貌，无需手动挪动摆件本身。设计时充分考虑了使用边界，中心承托台的直径设置为40mm，适配市面上绝大多数常规杯具的底径，当三个弧形托片完全展开时，整体承托直径可达120mm，能够容纳大肚杯、宽底咖啡壶这类大底径容器；托片完全收拢时，整体外轮廓直径仅为90mm，放置小口径白酒杯、功夫茶杯也不会出现杯底悬空的情况。

　　在材料选型的结构适配方面，木质构件的边缘全部做了R2的圆角倒边处理，避免尖锐边角磕碰划伤，齿轮啮合的间隙预留了0.1mm的装配公差，考虑到木质材料会随空气湿度变化产生微小的胀缩，这个间隙量能够保证在不同湿度环境下齿轮都能顺畅转动，不会出现湿胀卡滞、干缩晃荡的问题。中心承托台的上表面做了微凹的弧面处理，弧度半径为120mm，杯底放置时能够自动对中，不会出现杯体偏移滑落的情况，承托台表面还预留了0.5mm深度的防滑纹安装槽，可以粘贴硅胶防滑垫，进一步提升杯具放置的稳定性，同时避免杯底与木质表面直接摩擦产生划痕。底部基座的下表面同样预留了环形的防滑垫安装槽，粘贴毛毡或硅胶防滑垫后，垫体本身不会在光滑的玻璃、岩板桌面上滑动，拿取杯具时也不会连带垫体一同抬起。

　　从结构可靠性角度分析，所有齿轮的齿根部位都做了R0.3的圆角过渡，避免应力集中导致齿部断裂，日常使用中即使承受10kg的垂直载荷，齿部的弯曲应力也远低于木质材料的许用弯曲强度，长期使用不会出现断齿、变形的问题。三个弧形托片的运动轨迹经过运动仿真验证，展开和收拢过程中不会出现构件干涉，每个托片的行程都设置了硬限位，完全展开时托片边缘与基座外边缘齐平，不会突出基座外造成磕碰，完全收拢时三个托片之间预留3mm的间隙，不会相互摩擦产生异响。整体结构没有复杂的弹性零件、易损件，所有构件均为刚性连接，日常使用无需特殊维护，表面擦拭干净即可，木质表面可以做木蜡油涂装处理，既保留木材的天然纹理质感，也能起到防水防污的作用，溅洒的饮品不会渗入木材内部造成发霉、变色。
