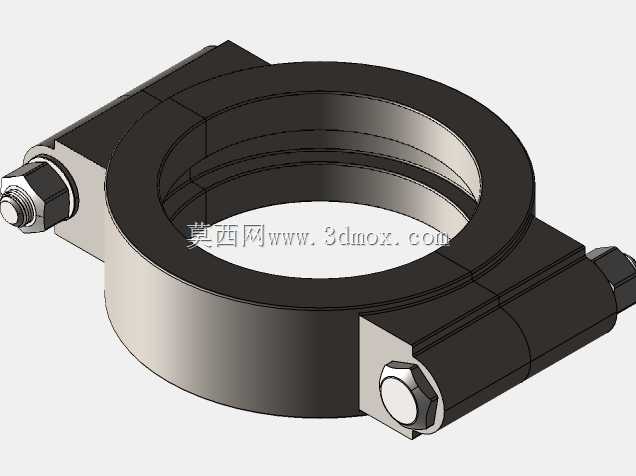

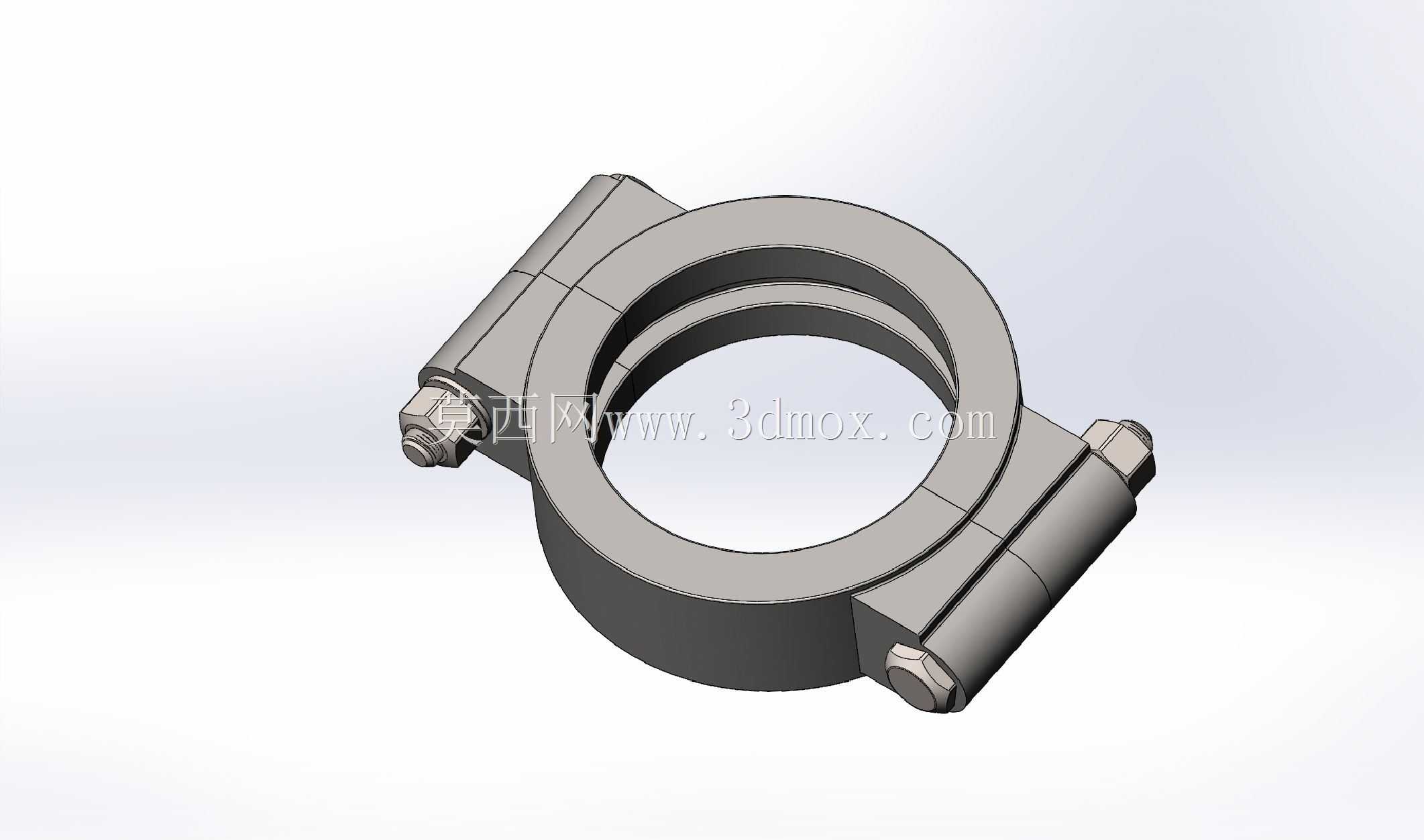

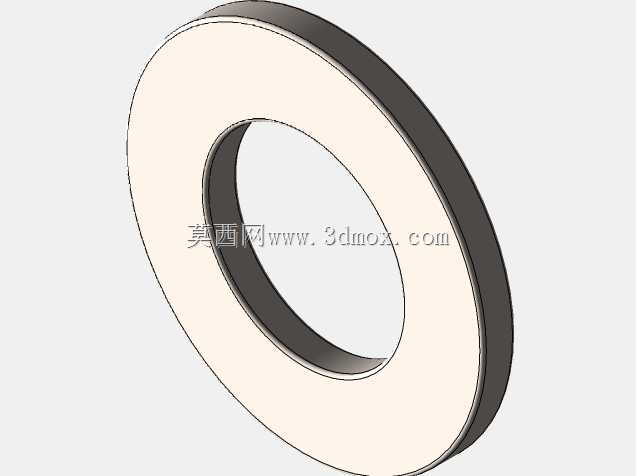

对开式螺栓紧固管道抱箍卡箍结构

　　做流体管路装配的工程师都清楚，洁净管路、低压输送管线的固定与密封连接，最考验连接件的装拆效率与抱紧可靠性，这款对开式螺栓紧固卡箍，就是针对这类场景做的结构设计。先从实际安装边界说，这类卡箍的内圈圆弧面是核心配合面，加工时要保证圆弧度与待连接管道的法兰凸缘外径完全匹配，安装时不需要对管道做螺纹加工、焊接预处理，只需要将两根待接管道的端部法兰凸缘对齐，把卡箍的两个半环从外侧扣合在法兰凸缘的外圈槽位上，再穿入侧部的紧固螺栓逐步拧紧，就能通过卡箍内圈的锥面结构挤压法兰凸缘，让两个管道端面的密封垫被均匀压紧，实现管路的密封连通。

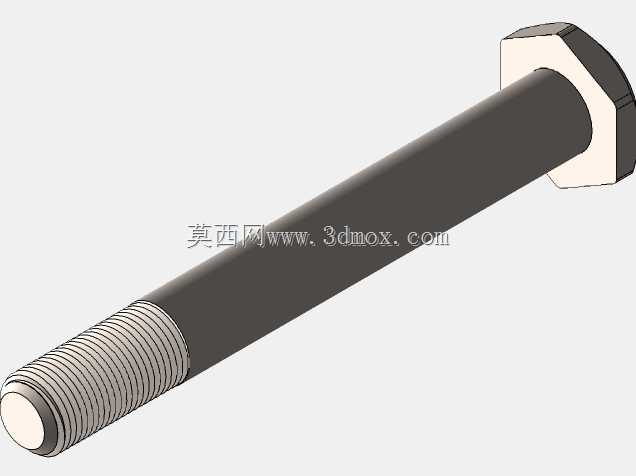

　　从设计思路上看，这款卡箍没有采用快拆式的偏心手柄结构，而是选择了双侧六角螺栓紧固的方案，本质是适配更高压力等级的管路场景——快拆卡箍虽然装拆快，但抱紧力受手柄结构限制，一般只用在常压、低压的给排水或者临时管路上，而螺栓紧固的结构可以通过扭矩扳手控制螺栓预紧力，能稳定提供足够的径向抱紧力，适配0.6-1.6MPa压力等级的流体输送，不管是洁净车间的纯化水管路、食品加工的物料输送管路，还是小型设备的液压回油管路，都能满足连接强度要求。

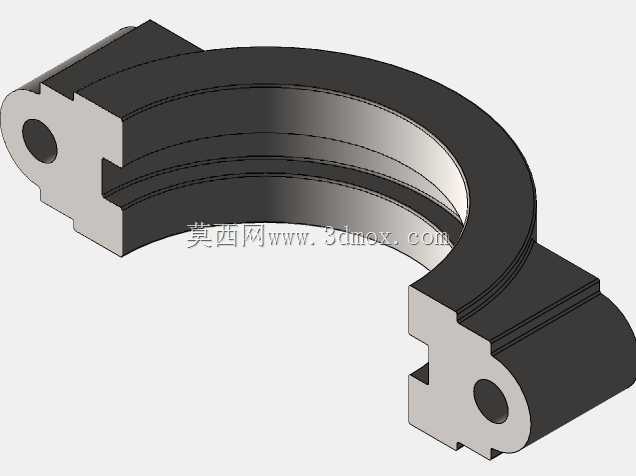

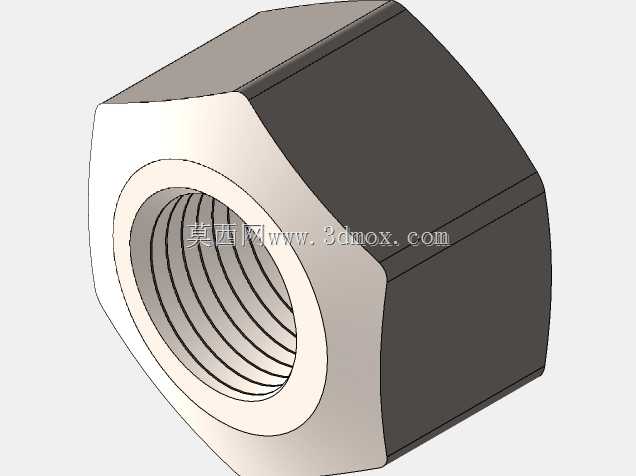

　　结构细节上，两个半环的连接端做了铰接式的合页结构？不对，仔细看结构，两个半环的一侧是通过螺栓穿接实现开合定位，另一侧同样是螺栓紧固？不对，不对，看模型结构，两个半环的对接位置，三个紧固点位均匀分布在卡箍外圈，哦不对，是两个半环的对接边各带螺栓耳座，穿入螺栓后拧紧时，两个半环会沿着内圈圆心方向收拢，内圈的梯形卡槽刚好卡住管道端部的凸缘，不会出现轴向窜动。这种设计的好处是，装拆时不需要把螺栓完全从耳座上拧下来，只需要拧松螺母到足够脱出耳座开口的位置，就能把卡箍翻开，从管道上取下，比整圈式的固定管箍装拆效率高很多，后期管路维护更换密封垫的时候，不需要挪动整段管道的位置，就能完成拆装作业，在空间紧凑的设备内部管路布局里，这个优势特别明显。

　　再讲外形尺寸的适配逻辑，这类卡箍的规格是和管道公称直径直接对应的，内圈直径从20mm到200mm都有对应的标准化尺寸，耳座的厚度、螺栓的规格是跟着卡箍的通径同步放大的——比如通径50mm的卡箍，配套的是M8的六角螺栓，耳座厚度做到8mm，拧紧扭矩控制在15N·m就能保证密封不泄漏，不会因为预紧力过大把卡箍耳座拉裂，也不会因为预紧力不足出现密封面渗漏。卡箍的本体材质一般选用304不锈钢或者镀锌碳钢，不锈钢材质的版本用在食品、医药、化工这类有防腐要求的场景，镀锌碳钢的版本用在普通的给排水、压缩空气管路里，成本更低，强度也足够。

　　实际应用里，这类卡箍还有一个很实用的特性，就是允许管道有微小的角度偏差，因为卡箍和法兰凸缘之间是锥面配合，两根管道的同轴度偏差在1°以内的时候，拧紧螺栓的过程中卡箍会自动把两个管道的端面拉正，不需要施工人员反复调整管道位置，能大幅降低现场装配的难度。很多做小型模块化设备的工程师，在设计管路布局的时候都会优先选这类卡箍连接，一方面是管路后期维护方便，另一方面是卡箍本身的外形规整，没有突出的尖锐结构，设备外观更整洁，也不会刮碰周边的线缆或者其他零部件。

　　建模的时候要注意几个关键的结构参数：首先是内圈卡槽的锥度，一般做15°的斜面，和管道法兰凸缘的锥度完全匹配，这样拧紧的时候受力是面接触，不是线接触，不会把法兰凸缘压出凹痕；其次是螺栓耳座的开孔位置，要保证两个半环扣合的时候，耳座的贴合面完全平行，螺栓穿入后不会出现别劲的情况，不然拧紧的时候螺栓会受剪切力，长期使用容易断裂；还有半环的铰接位置（如果是带合页结构的版本），铰接轴的间隙要控制在0.1mm以内，间隙太大的话卡箍扣合后会出现错位，导致内圈不同心，抱紧力不均匀。另外，卡箍的外圈不需要做多余的加强筋，因为环形结构本身的刚度就足够，只要半环的壁厚均匀，就能承受螺栓拧紧时的张力，不会出现开裂变形的问题。

　　很多新手工程师在选型的时候容易犯的错，是只看管道的外径选卡箍，忽略了法兰凸缘的尺寸，其实卡箍的配合尺寸是卡法兰凸缘的外径和厚度，不是卡管道本身的光管外径，要是选错了规格，要么卡箍扣不上，要么扣上之后卡槽卡不住凸缘，通压力的时候会把卡箍崩开，造成泄漏事故。另外安装的时候要注意对角拧紧螺栓，不要一次性把某一个螺栓拧到底，要分三次逐步加扭矩，让三个紧固点的受力均匀，这样密封垫的压缩量一致，不会出现局部漏液的问题。
