双轮式直角传动耦合机械结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630938
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构
  • 双轮式直角传动耦合机械结构

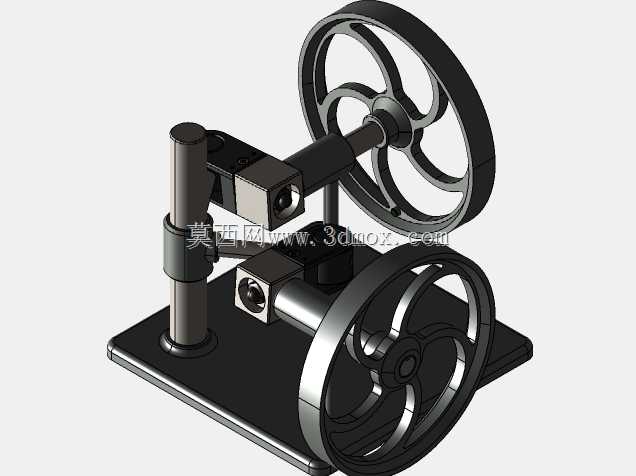

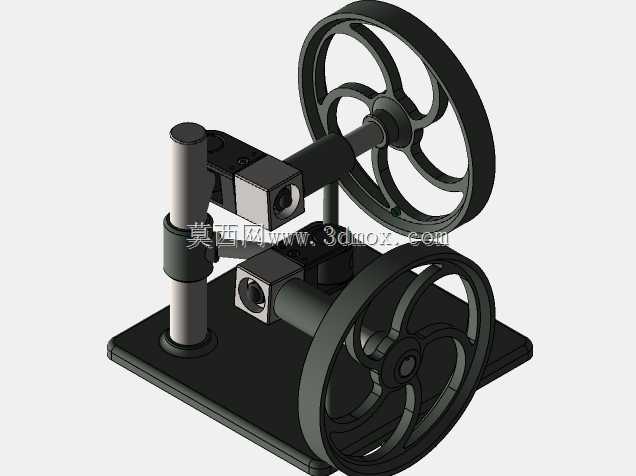

  这类直角耦合传动结构,常出现在需要将水平轴输入动力转向90度输出的小型实验台、教具演示设备、轻载传动工位中,区别于常规锥齿轮直角传动的紧凑布局,这套结构采用双轮外置的布局形式,两个带辐条的轮盘分别作为输入、输出端的惯性负载与操作接口,既可以手动转动轮盘验证传动顺畅度,也可外接小功率驱动单元实现连续动力传递。从实际功能来看,这套结构核心是完成相交轴之间的运动传递,中间的铰接连杆组件并非冗余设计,而是用来补偿两轴安装时的微小同轴度误差,避免刚性连接在轴系存在偏角时出现卡滞、磨损加剧的问题,在轻载、对传动精度要求不是极高的演示场景、小型工装传动场景中,这种带浮动补偿的耦合结构比纯刚性锥齿轮传动的安装容错率更高,对底座加工的平面度、

  轴孔垂直度公差要求可以适当放宽,降低小批量制作时的加工成本。设计思路上,整套结构采用底板集成安装的形式,所有支撑立柱、轴座都直接固定在方形金属底板上,不需要额外搭建安装机架,拿到成品后可以直接通过底板上的预留孔位固定在工作台架上,安装边界非常清晰:底板作为整个结构的最大安装基准,整体外轮廓不超过两个轮盘的最大回转直径范围,两个轮盘的回转平面互相垂直,输入轴与输出轴的轴线在空间中呈90度相交,中间的耦合连接块将两个轴端的动力衔接起来,支撑立柱上的滑动轴套可以调整中间铰接组件的位置,适配不同轴伸长度的安装需求,也能在传动过程中吸收一定的轴向窜动。从结构细节来看,轮盘采用多辐条镂空设计,在保证足够转动惯量的同时减轻整体重量,

  轴与支撑座之间采用滑动摩擦配合,适合低速、低载荷的转动场景,不需要额外配置复杂的密封润滑结构,日常维护只需要定期在轴套位置添加少量润滑脂即可。在教学演示场景中,这套结构可以直观展示直角传动的运动过程,转动任意一侧的轮盘,另一侧轮盘会同步做垂直方向的转动,学生可以直接观察到动力转向传递的全过程,也能通过拆解中间的耦合组件,理解浮动连接补偿安装误差的原理;在小型非标设备的应用中,这类结构可以用在需要手动操作的转角调节工位,比如小型工装的角度调整、演示设备的动力传递单元,不需要大扭矩输出的场景下,结构简单可靠,加工装配难度低。整套结构的外形尺寸控制紧凑,两个轮盘的外沿没有超出底板的投影范围过多,安装时不需要预留过大的周边安全空间,

  轴端的连接位置预留了标准的轴伸直径,可以直接外接手柄、带轮或者小电机,拓展性较强。设计时没有采用复杂的精密传动零件,所有零件都可以通过常规的车、铣、钻加工完成,不需要特殊的加工工艺,适合作为机械结构教学的加工实训案例,也可以直接作为轻载传动部件集成到小型非标设备中。需要注意的是,这类耦合结构不适合大扭矩、高转速的传动场景,滑动配合的轴套在高转速下会产生较大的磨损,浮动连接的结构在大扭矩传递时也会出现明显的回差,更适合低速、手动操作、轻载动力传递的场景,选型时需要匹配实际的载荷与转速参数,避免超出结构的承载范围。
