USB接口SD卡读卡器结构设计

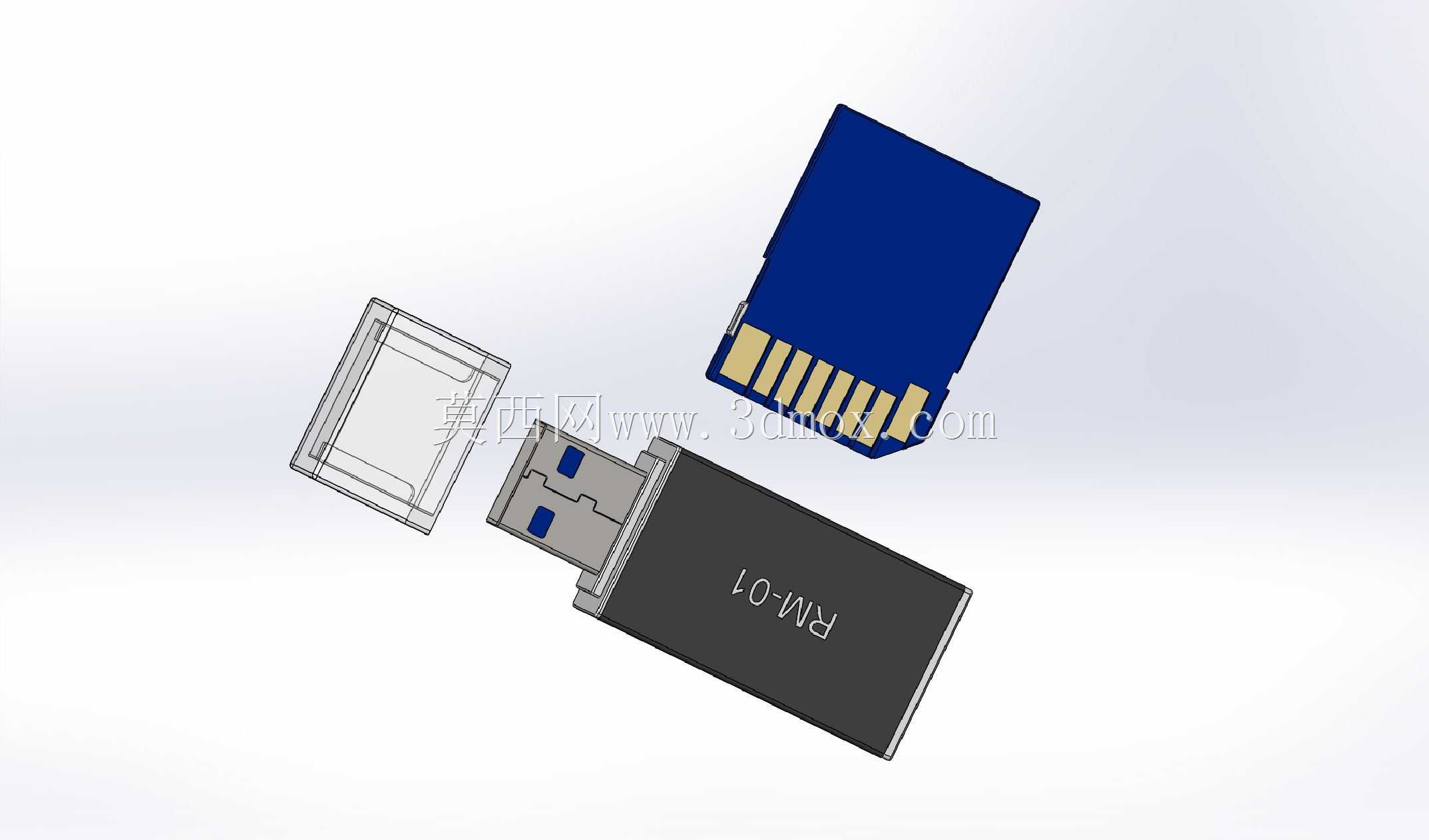

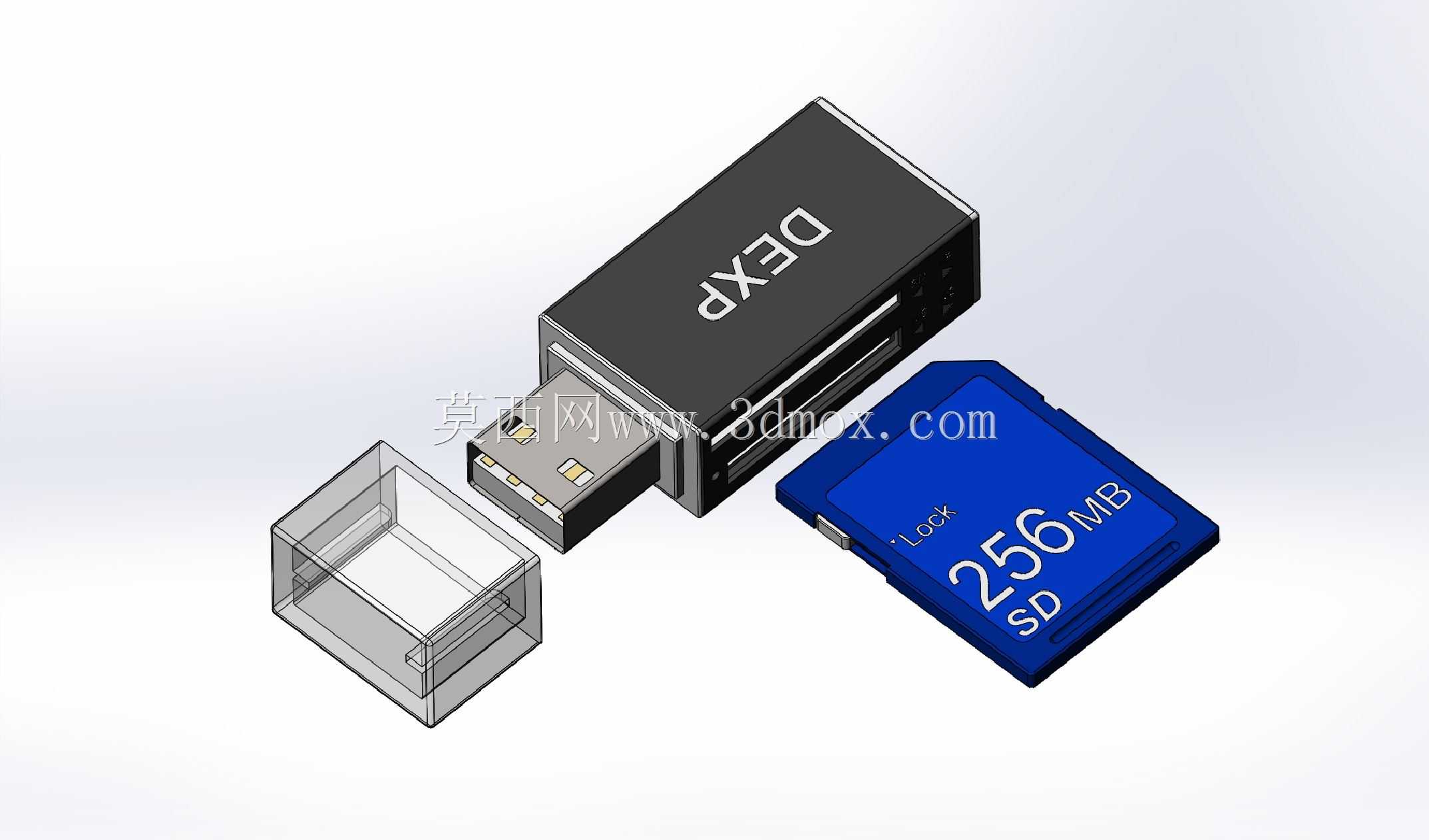

　　日常办公与工业现场的数据采集场景中，SD卡作为嵌入式设备、工业相机、便携检测仪器的通用存储介质，其数据转存环节始终需要可靠的转接载体完成与上位机的通讯对接，这款USB接口SD卡读卡器的结构设计，正是围绕这类高频数据交互场景的实际使用需求展开。从实际使用的工况来看，这类读卡器需要兼顾便携性与插接可靠性，整体外形采用长方体一体化布局，主体外壳尺寸控制在普通U盘的常规规格范围内，可直接放入工装口袋、设备工具箱的隔层中，不会额外占用收纳空间；USB公头端采用标准A型接口尺寸，完全符合通用USB接口的安装边界要求，插接台式机主板接口、笔记本侧边接口、工业触控屏前置USB端口时，不会与相邻接口的插接件产生空间干涉，

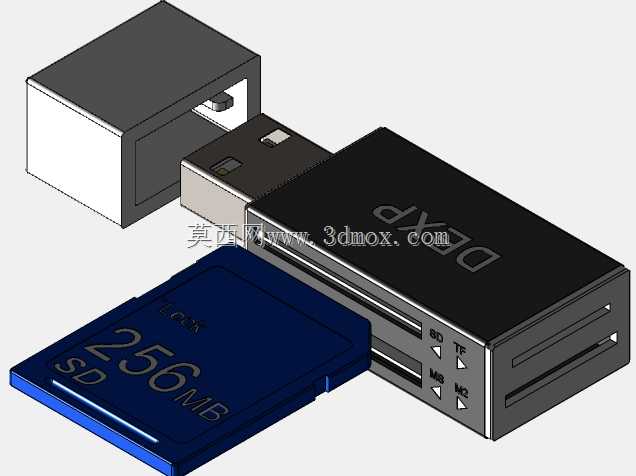

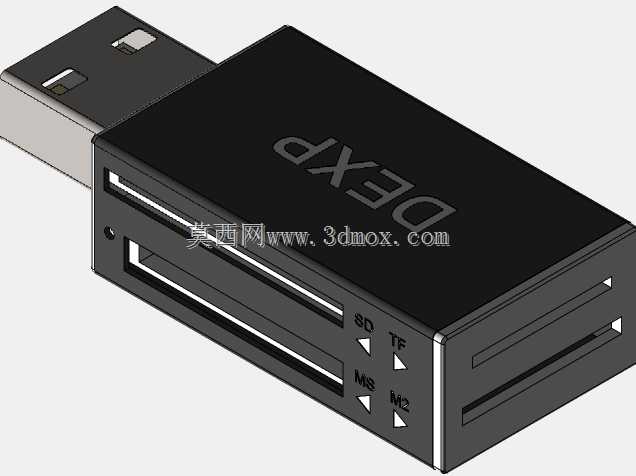

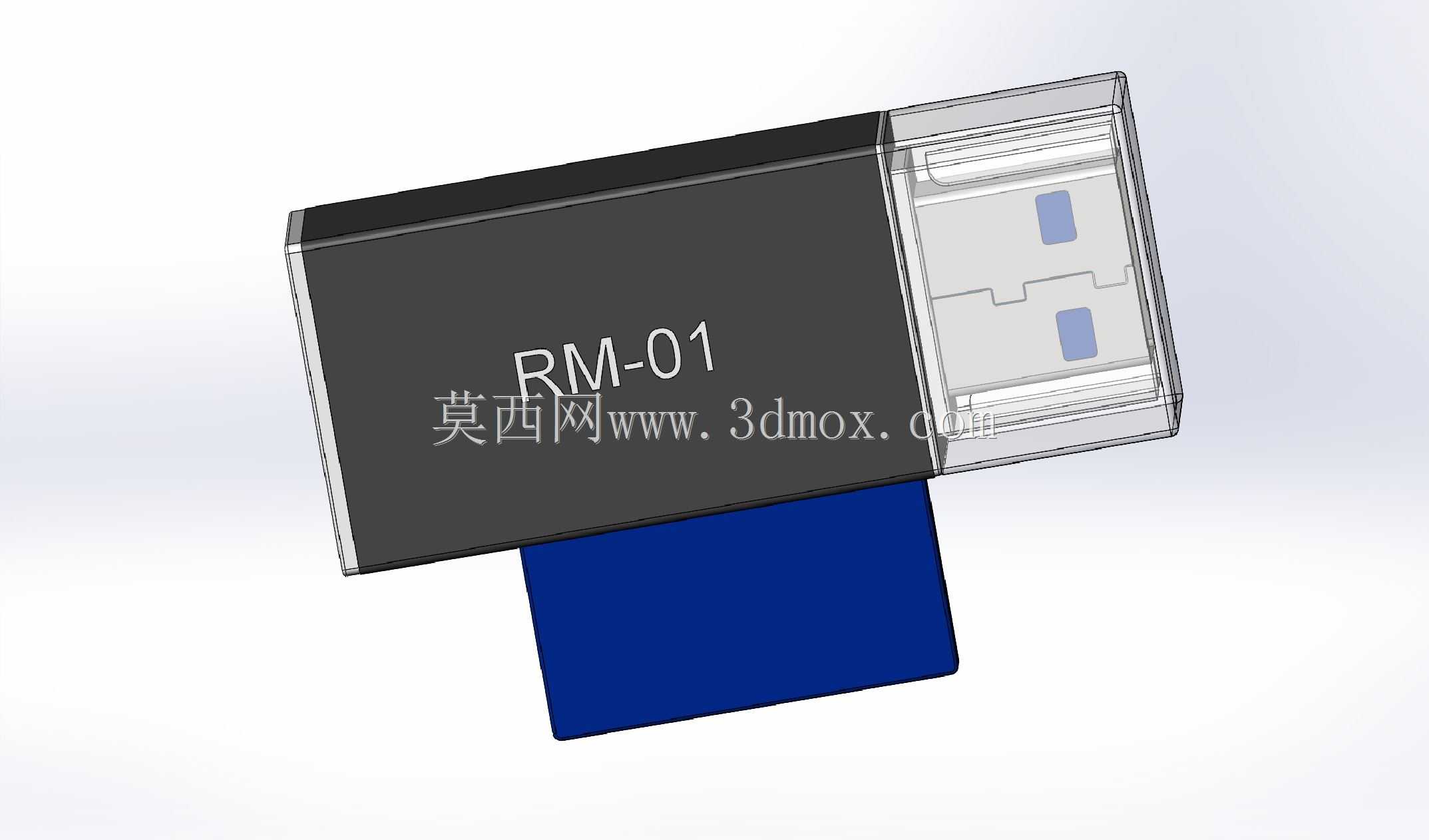

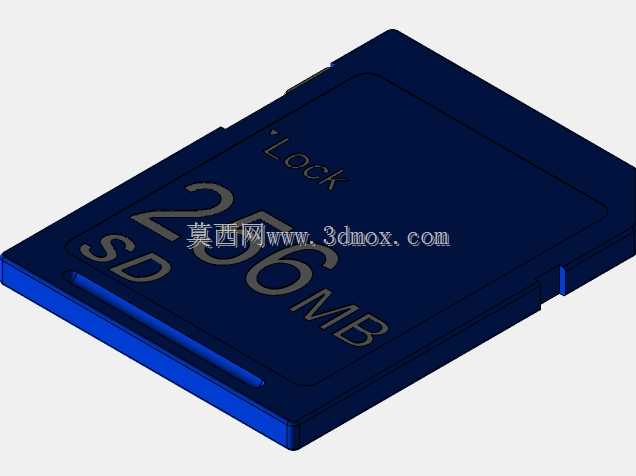

　　适配绝大多数带标准USB主机接口的设备。SD卡插槽设置在主体尾部，插槽内部的定位筋位完全匹配标准SD卡的外形公差，卡体插入后可完全没入插槽内部，仅预留极小的拔取缺口，既避免卡体外露部分受到外力磕碰导致连接中断，也能在插接状态下控制整体外伸尺寸，避免在狭窄的设备接线空间内被线缆剐蹭脱出。结构设计上采用分体式外壳卡扣配合方案，上盖与下壳通过侧边的楔形卡扣实现无螺丝装配，外壳壁厚均匀控制在1.2mm，既保证日常插拔受力时的结构强度，不会因为反复插接出现外壳开裂变形，也能控制整体重量，长时间插在设备接口上不会因为自重导致接口松脱。内部PCB板的定位柱与外壳内壁的定位槽一一对应，装配时可直接卡入定位，不需要额外打胶固定，

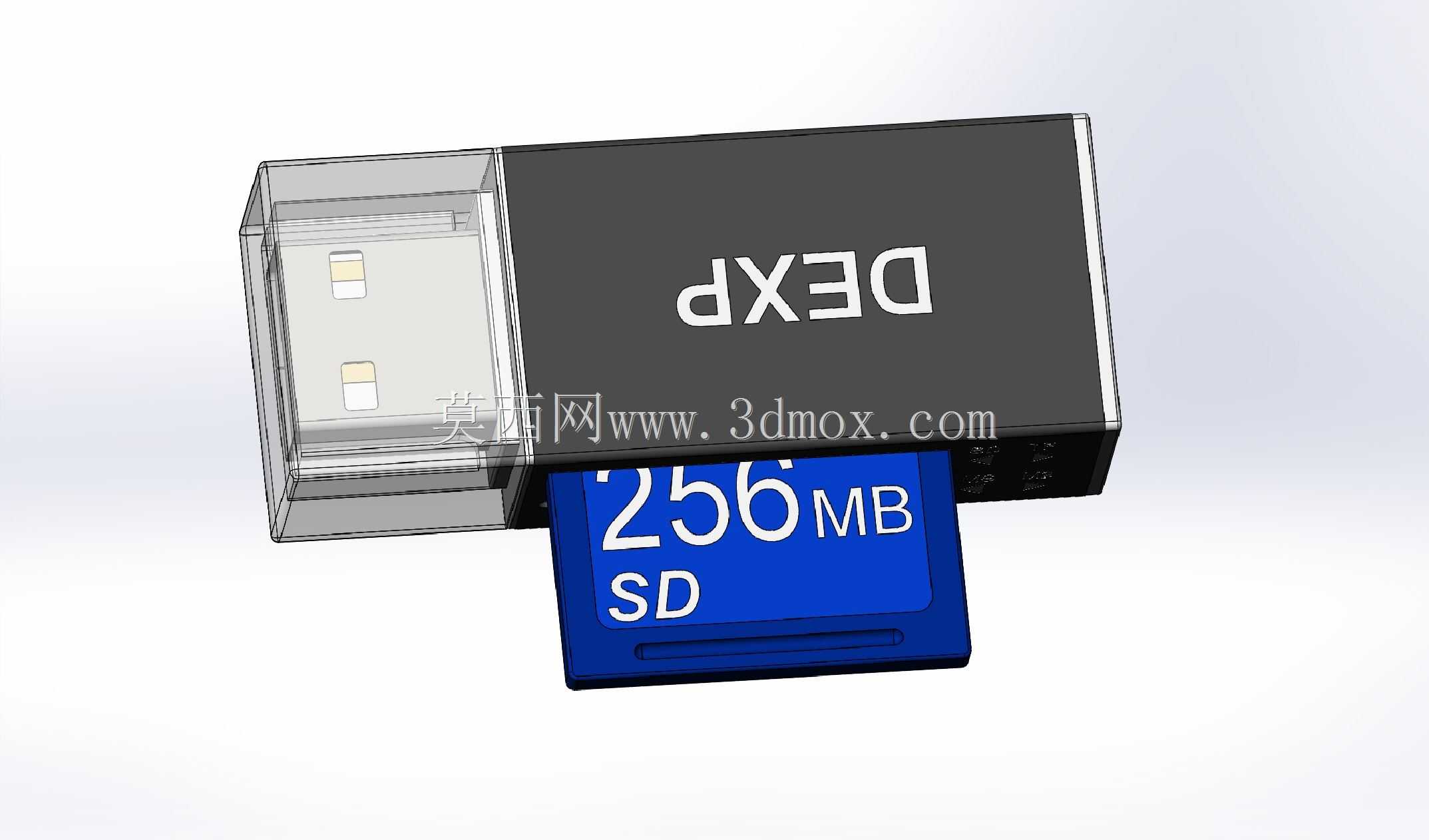

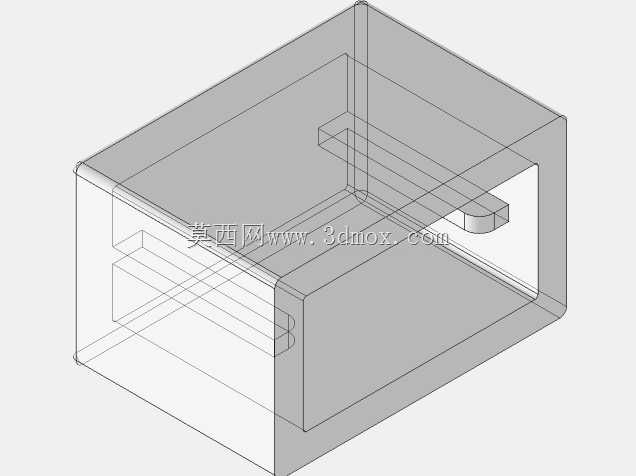

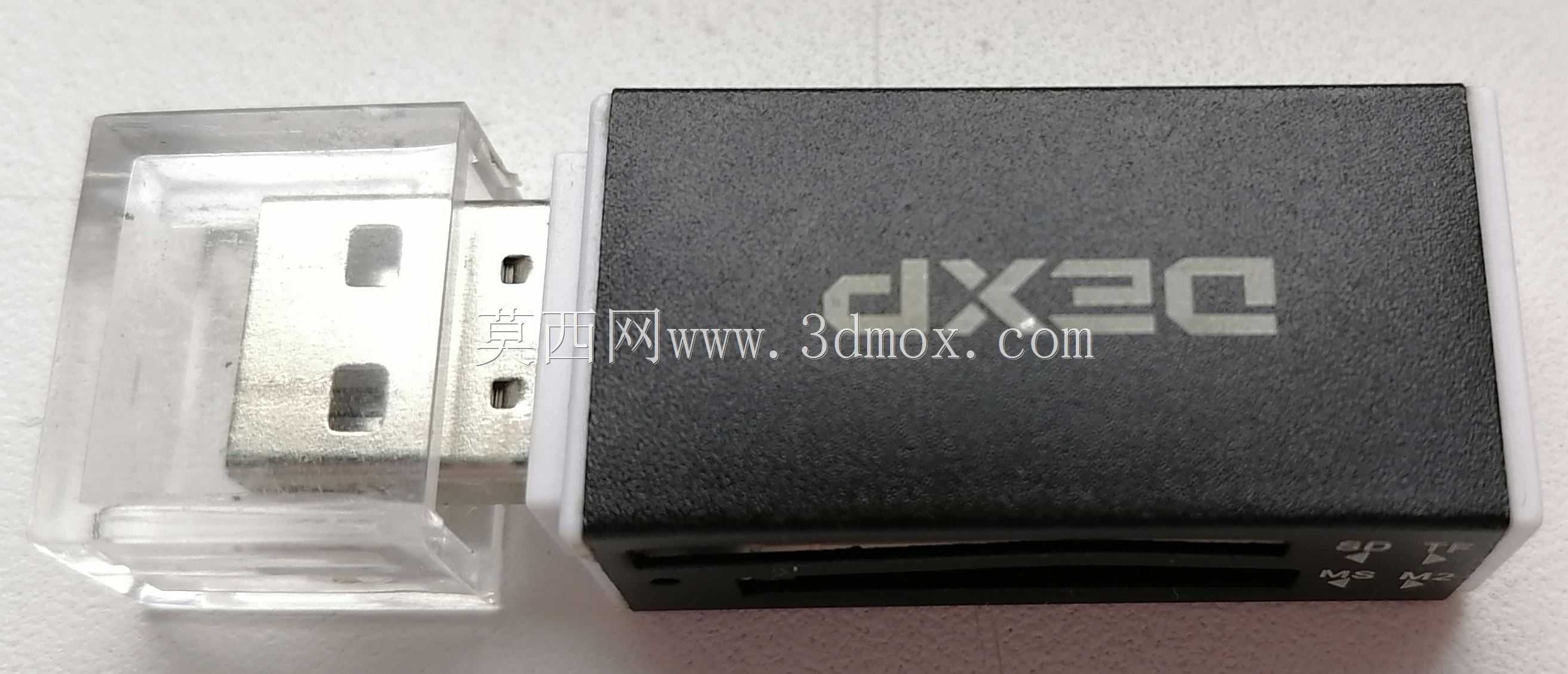

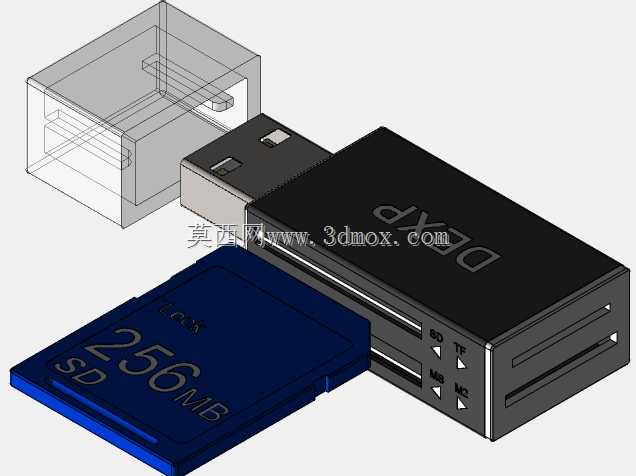

　　USB接口金属屏蔽壳与外壳内壁的限位筋紧密贴合，插拔时的受力直接传递到整个外壳结构，不会出现PCB板受力移位导致的内部焊点脱焊问题。透明保护帽的设计专门针对工业现场多尘、多碎屑的使用环境，在非使用状态下套在USB公头端，可完全覆盖金属触点，避免车间内的金属碎屑、粉尘落在触点表面造成接触不良，保护帽与主体之间通过卡扣配合，拔插力度控制在合适区间，既不会轻易脱落，也不会因为过紧导致拔取困难。从功能实现的结构匹配来看，插槽内部的SD卡触点弹片高度经过反复校核，卡体插入到位后弹片压缩量处于合理区间，既能保证与SD卡金片的可靠接触，避免数据传输过程中出现断连，也不会因为弹片压力过大导致SD卡插拔阻力过大，长期使用后出现弹片疲劳失效。

　　外壳表面的防滑区域设置在两侧握持位置，采用细微的磨砂纹理，手上沾有少量油污或者汗渍时也能稳定握持，完成插拔操作不会打滑。针对实际使用中容易出现的误碰问题，整体结构没有外伸的易损部件，SD卡插入后与外壳端面齐平，即使读卡器从工作台高度意外跌落，冲击力也会由外壳整体承受，不会直接作用在接口或者卡体上，降低意外损坏的概率。在安装适配层面，这款读卡器不需要额外的安装固定结构，属于即插即用的外接转接设备，所有外部尺寸都遵循通用串行总线设备的通用规范，不管是搭配桌面办公电脑使用，还是在工业现场连接便携式数据采集终端导出检测数据，或是给嵌入式开发人员做存储介质调试，都能直接适配，不需要额外调整安装空间。外壳内部预留了足够的散热间隙，长时间连续传输大容量数据时，内部主控芯片产生的热量可以通过外壳内壁的导热筋均匀散发到外部，不会因为局部积温过高导致传输速率下降或者设备死机。端盖与主体的配合间隙控制在0.1mm以内，日常使用中泼溅的少量液体不会直接渗入内部，短时间的淋溅不会造成内部电路短路，适配车间现场较为复杂的使用环境。
