带钥匙挂扣便携迷你激光指示笔结构设计

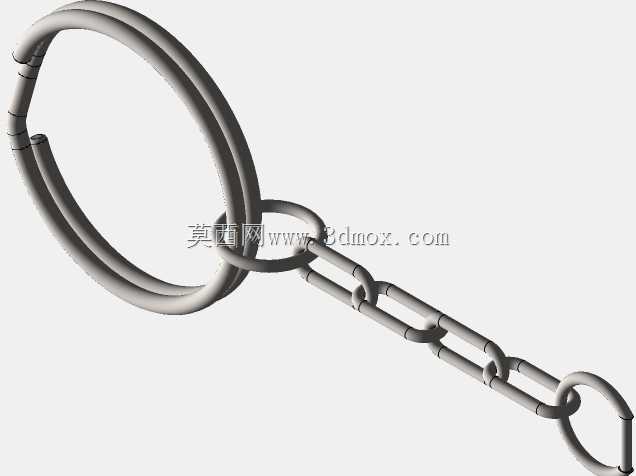

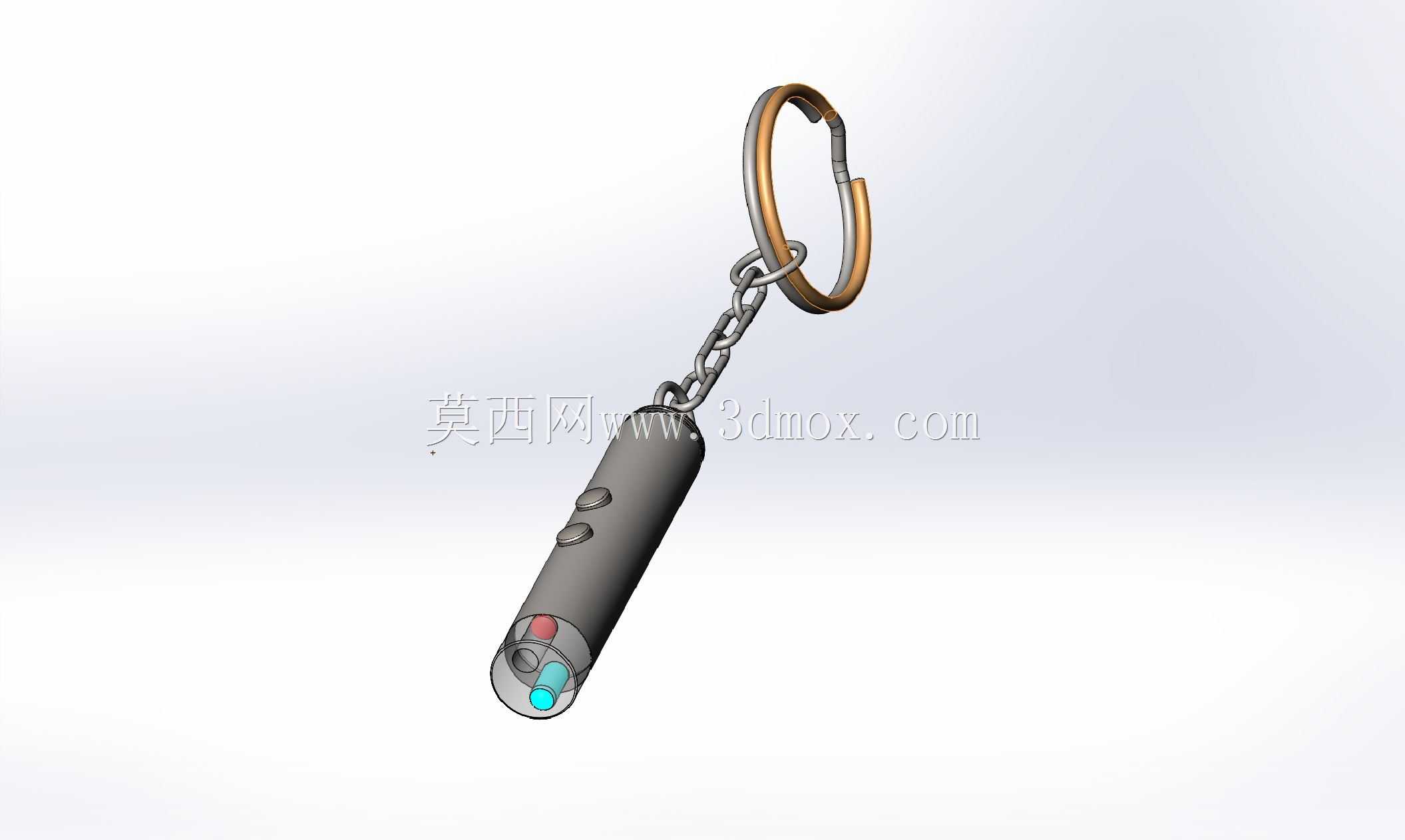

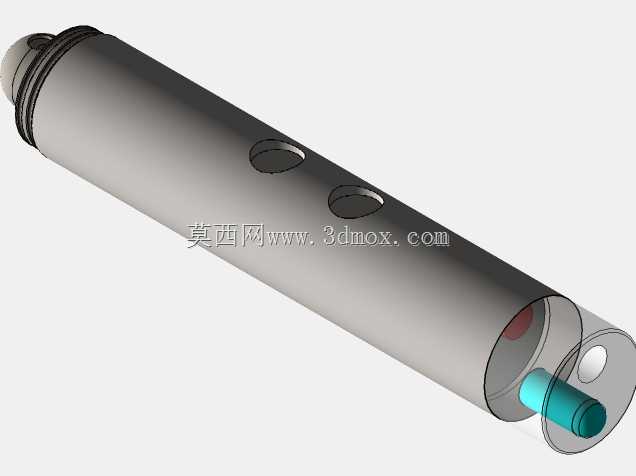

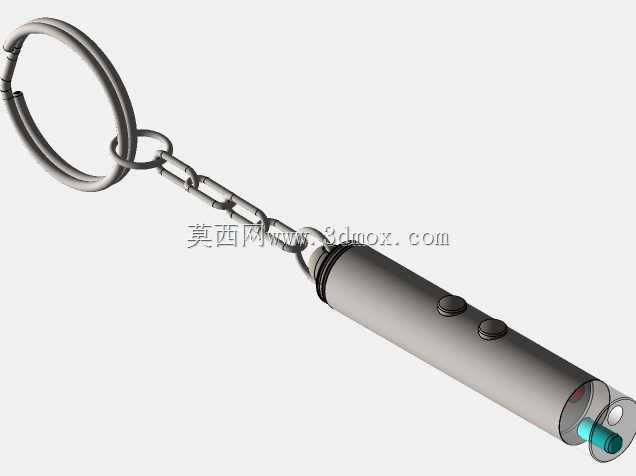

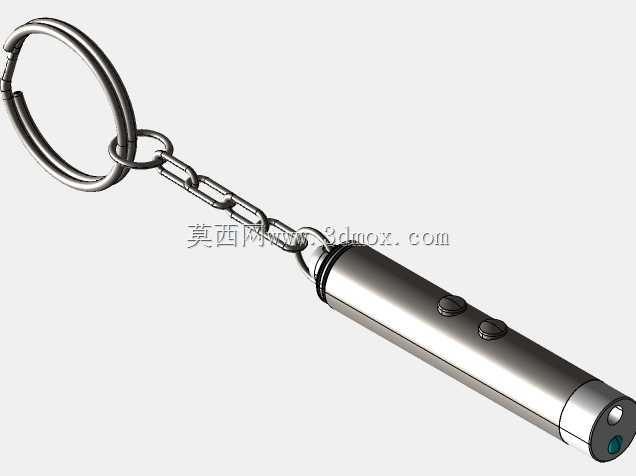

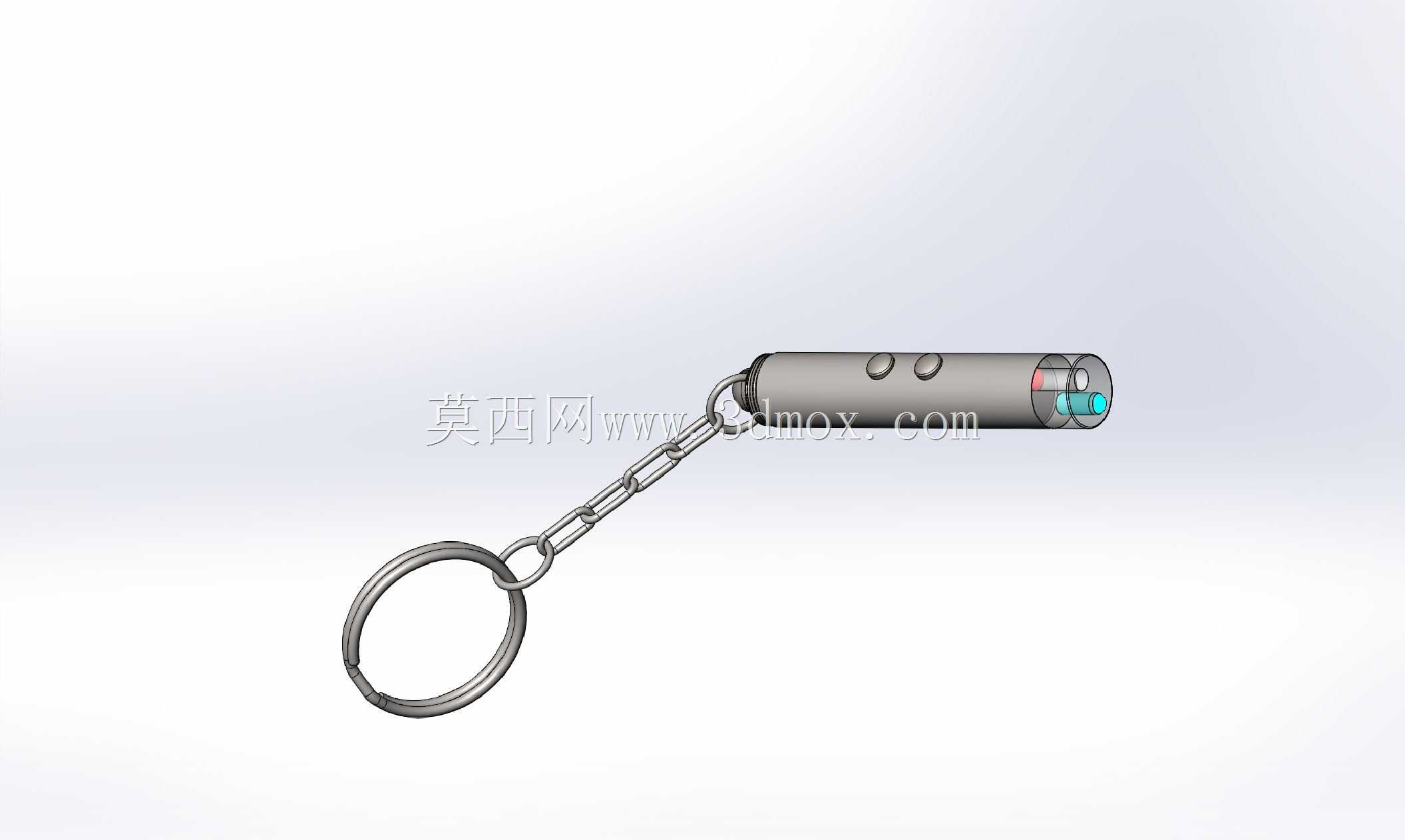

　　这款带钥匙挂扣的迷你激光指示装置，在结构设计上充分考虑了随身便携的使用需求，整体采用圆柱笔型主体搭配登山扣式挂环的组合形式，主体外壳做了哑光防滑的表面处理，侧面设置两颗凸起的功能按键，分别对应激光发射与辅助照明的功能触发，按键的凸起高度经过反复校核，既保证佩戴时不会被衣物误触触发，又能在手持时通过指腹快速定位按键位置，无需目视即可完成操作。主体端部集成了激光发射模组与辅助照明光源，激光发射端做了内凹的防护设计，避免日常携带过程中镜片被钥匙、硬币等随身硬物刮花，影响出光精度；辅助照明端采用半透明的柔光罩结构，近距离使用时不会产生刺眼的眩光，可满足临时近距离照明的需求。连接主体与挂环的链节采用标准的金属扭链结构，

　　每一节链环的铰接间隙都控制在合理范围，既保证挂扣时的转动灵活性，又不会因为间隙过大出现链节松脱的问题，挂环本身采用弹性开口的登山扣结构，扣合位置的弹性卡舌做了圆弧过渡处理，挂取在背包织带、钥匙圈上时不会刮伤织物或金属表面，扣合后的锁紧力经过测试，正常日常活动的晃动幅度下不会出现意外脱开的情况。从实际应用场景来看，这类迷你激光指示装置可满足会议演示时的远距离点位指示，户外徒步时的目标点位指引，也可作为临时应急的信号光源使用，搭配的辅助照明功能可在昏暗环境下完成短距离的照明需求，比如夜间开门找锁孔、查看设备铭牌参数等场景。在结构建模过程中，主体内部的腔体尺寸严格匹配常用的纽扣电池规格与微型激光模组的安装尺寸，

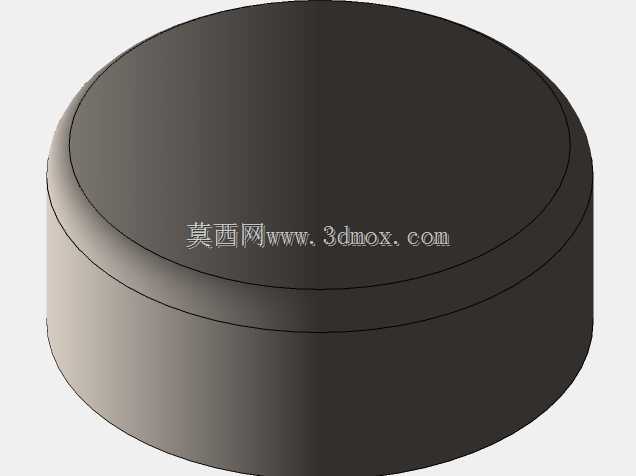

　　电池仓的端盖采用旋转卡接的结构，无需额外工具即可完成电池更换，端盖与主体的配合位置设置了一圈橡胶密封圈，可满足日常防泼溅的使用需求，雨天短时间使用或者意外被水泼溅时不会出现内部电路短路的问题。主体的外径控制在12mm，整体长度不含挂环仅为65mm，握持时刚好可以卡在食指与中指的指缝之间，长时间握持也不会产生明显的异物感，整体重量控制在25g以内，挂在钥匙串上不会带来明显的坠重感。按键的触发力度设置在5N左右，既不会因为轻微挤压就触发功能，也不需要用过大的力度按压就能完成触发，按键下方的电路接触片采用弹片式结构，按压行程控制在1.5mm，触发反馈清晰，按压到位时会有明显的触感反馈。挂环的内径设置为20mm，

　　可以适配绝大多数常规尺寸的钥匙圈与背包挂点，挂环本身的金属厚度为2mm，采用铝合金材质做阳极氧化处理，兼顾结构强度与轻量化的需求，正常使用情况下可承受5kg的拉力不会出现变形。在建模的装配校核环节，所有零件的配合公差都按照小批量塑料制品的精度要求设置，外壳的合模线位置设置在主体的侧面非握持区域，避免合模线的毛刺影响握持手感，内部的激光模组安装位置设置了两个定位筋，装配时可以直接将模组卡入定位筋之间，不需要额外打胶固定，提升装配效率的同时也方便后续的维修更换。端部的镜片安装槽做了0.1mm的预压量，镜片装入后通过端盖压紧，不会因为日常的震动出现镜片移位的问题，保证激光出射的方向始终与主体轴线保持一致，不会出现光点偏移的情况。链节与主体的连接位置采用嵌入式的金属挂钉，挂钉与主体外壳通过注塑嵌合的方式固定，连接强度远高于后期粘接的结构，避免链节被拉扯时从主体上脱落。整体结构没有多余的装饰性特征，所有的外部结构都服务于实际使用功能，外壳的圆角全部做了R1以上的过渡处理，没有尖锐的棱角，放在口袋里不会刮伤衣物或者皮肤，日常携带的适配性极强。
