户外垂钓用直柄路亚钓竿三维结构模型

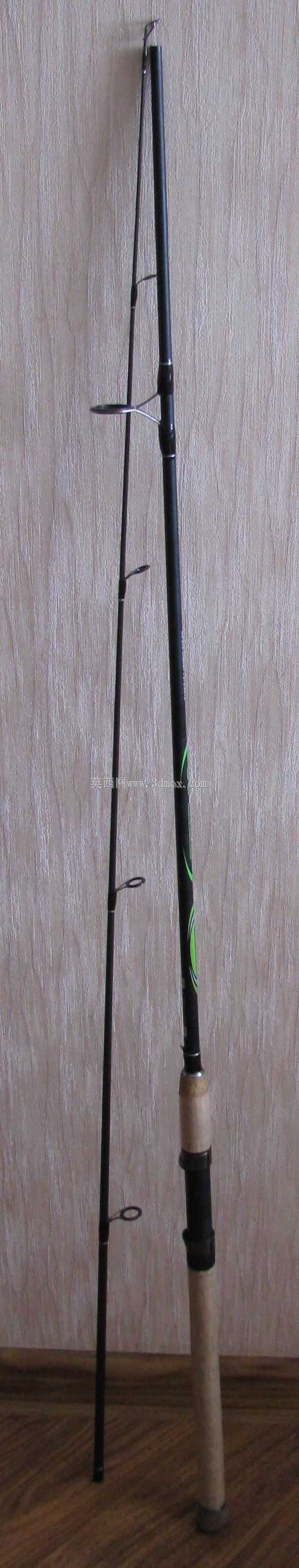

　　这款直柄钓竿的三维结构模型，完整还原了常规淡水路亚钓竿的全部结构细节，可直接用于渔具产品的结构验证、外观迭代设计，也可作为户外休闲装备类产品展示、虚拟场景搭建的素材使用。从实际应用场景来看，这类直柄钓竿主要适配淡水区域的路亚钓法，覆盖江河、湖泊、水库、人工钓场等多种垂钓环境，可针对翘嘴、鲈鱼、鳜鱼等常见目标鱼种作钓，既可以满足休闲垂钓爱好者的日常使用需求，也能适配竞技垂钓场景下的轻量化、高感度使用要求。

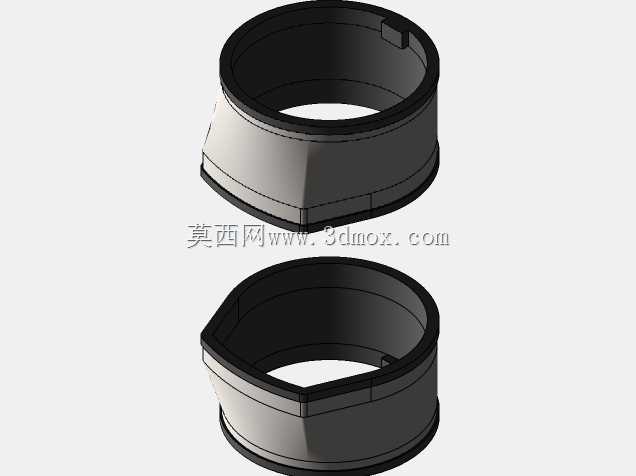

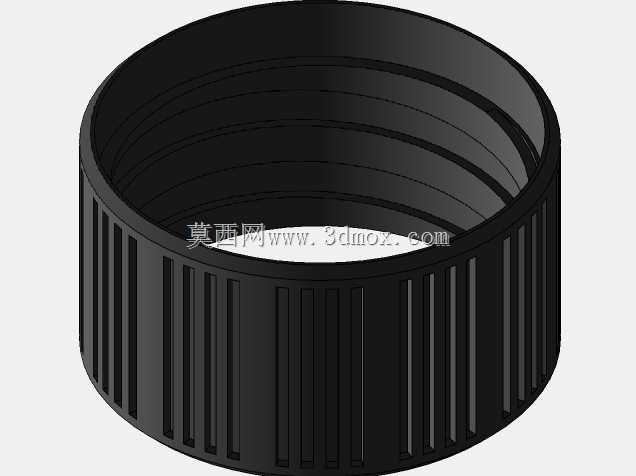

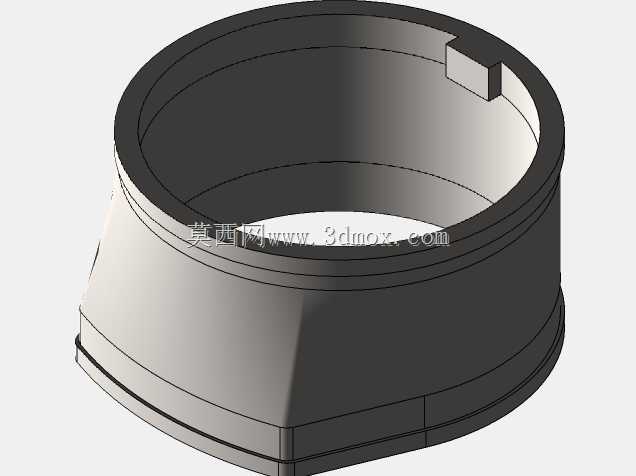

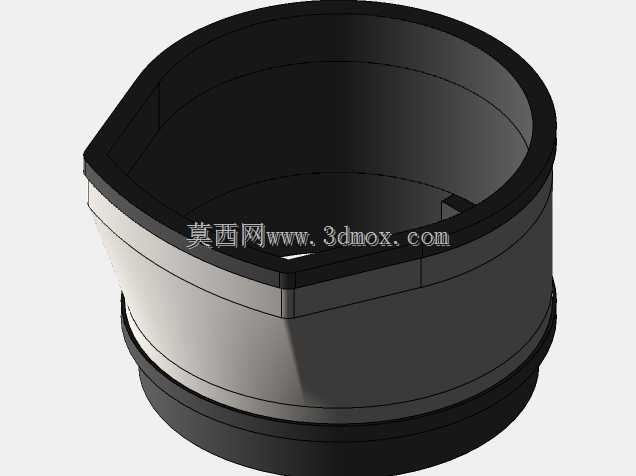

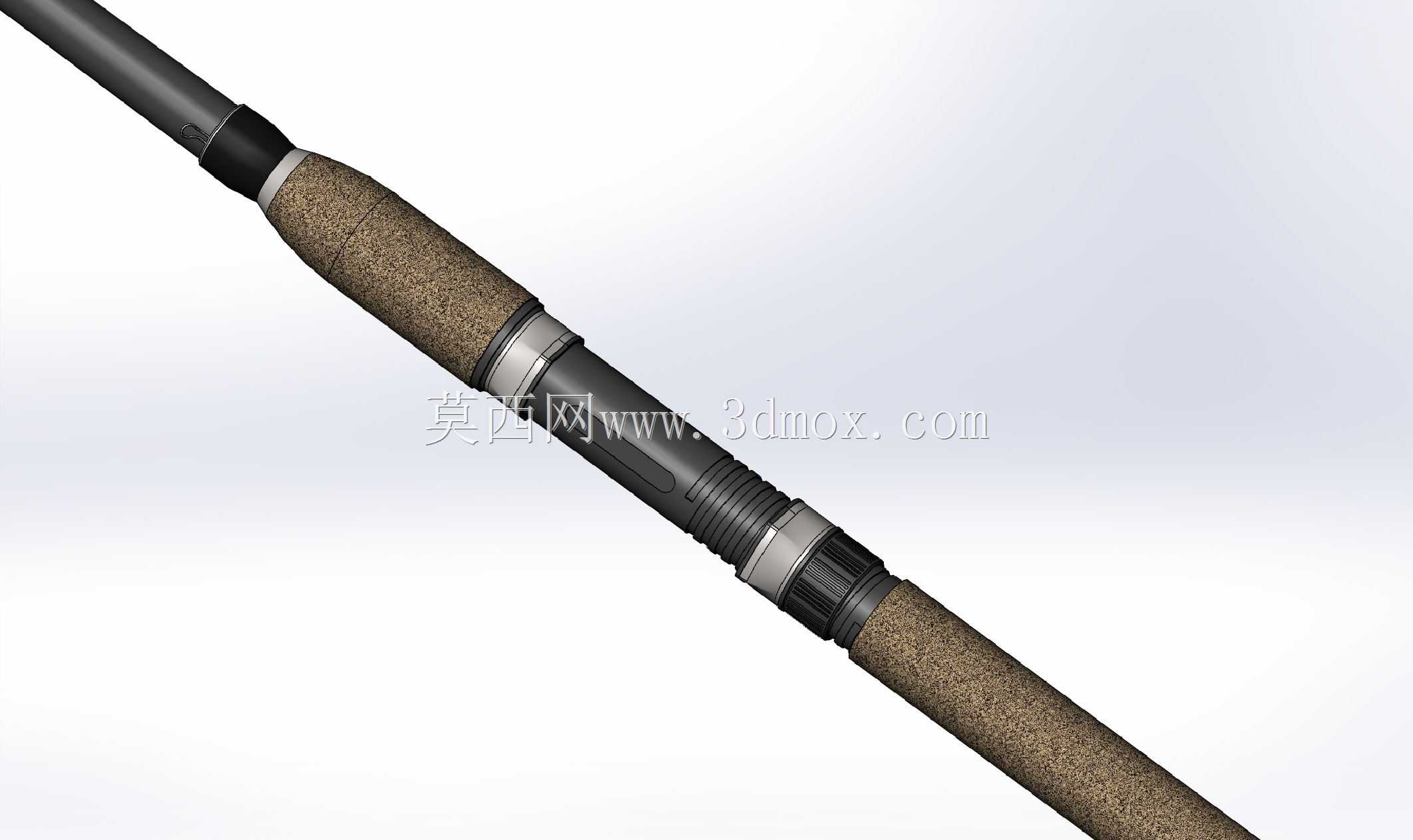

　　从结构设计思路来看，模型完整拆分了握把、轮座、竿体、导环、竿稍五个核心功能段，各部分的装配边界完全参照量产钓竿的实际公差标准搭建。握把段采用分段式结构，靠近尾端的部分做了防滑纹理设计，材质对应实际生产中的EVA发泡材质，握持直径控制在28mm，长度180mm，符合成年男性手掌的握持弧度，长时间持竿作钓不易产生疲劳感；握把前端的轮座部分采用卡箍式锁紧结构，可适配2000-3000型常规纺车轮的安装尺寸，轮座脚的卡槽宽度为16mm，锁紧行程12mm，安装后轮体与竿体的同轴度偏差控制在0.2mm以内，避免抛投时出现轮体晃动影响出线精度的问题。

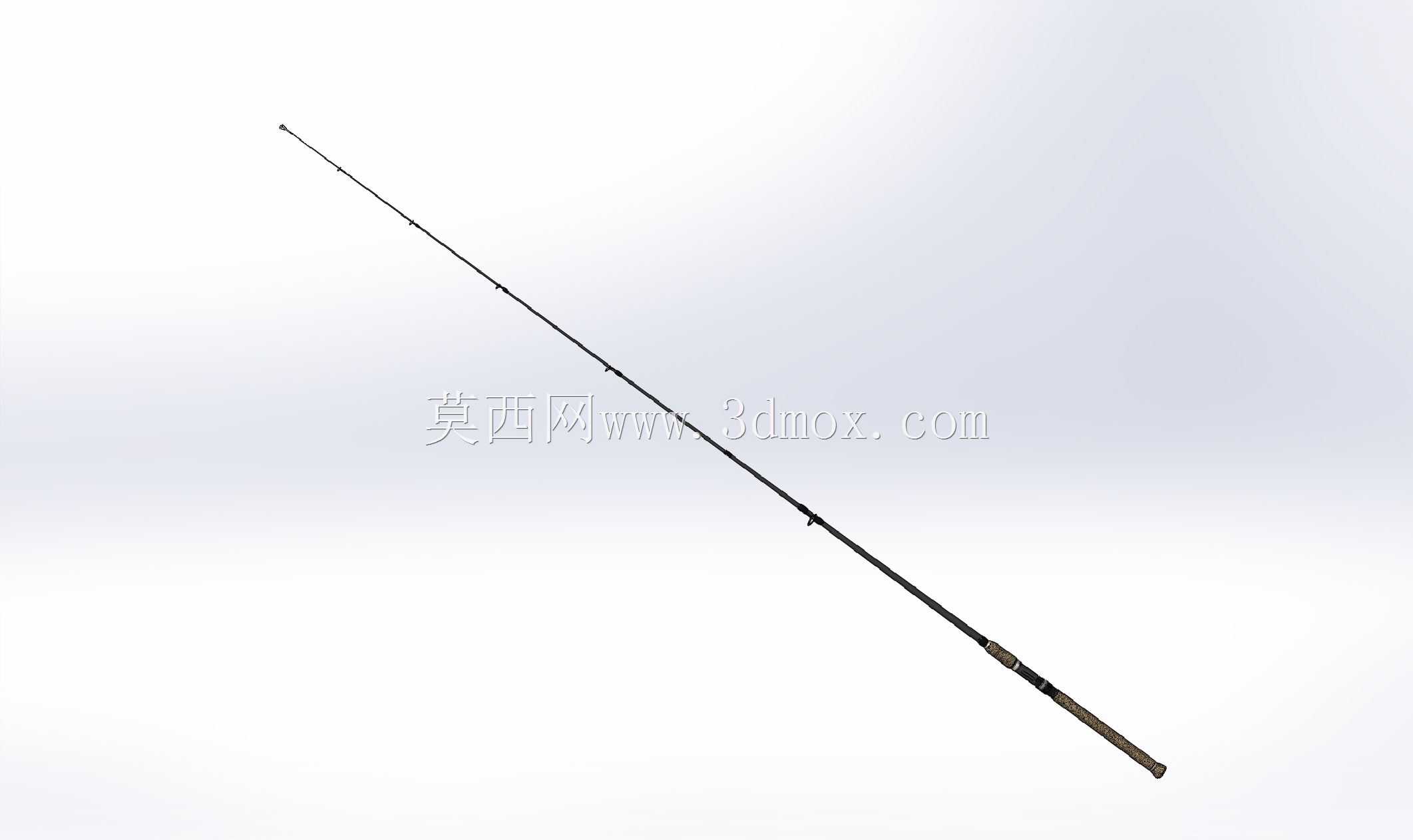

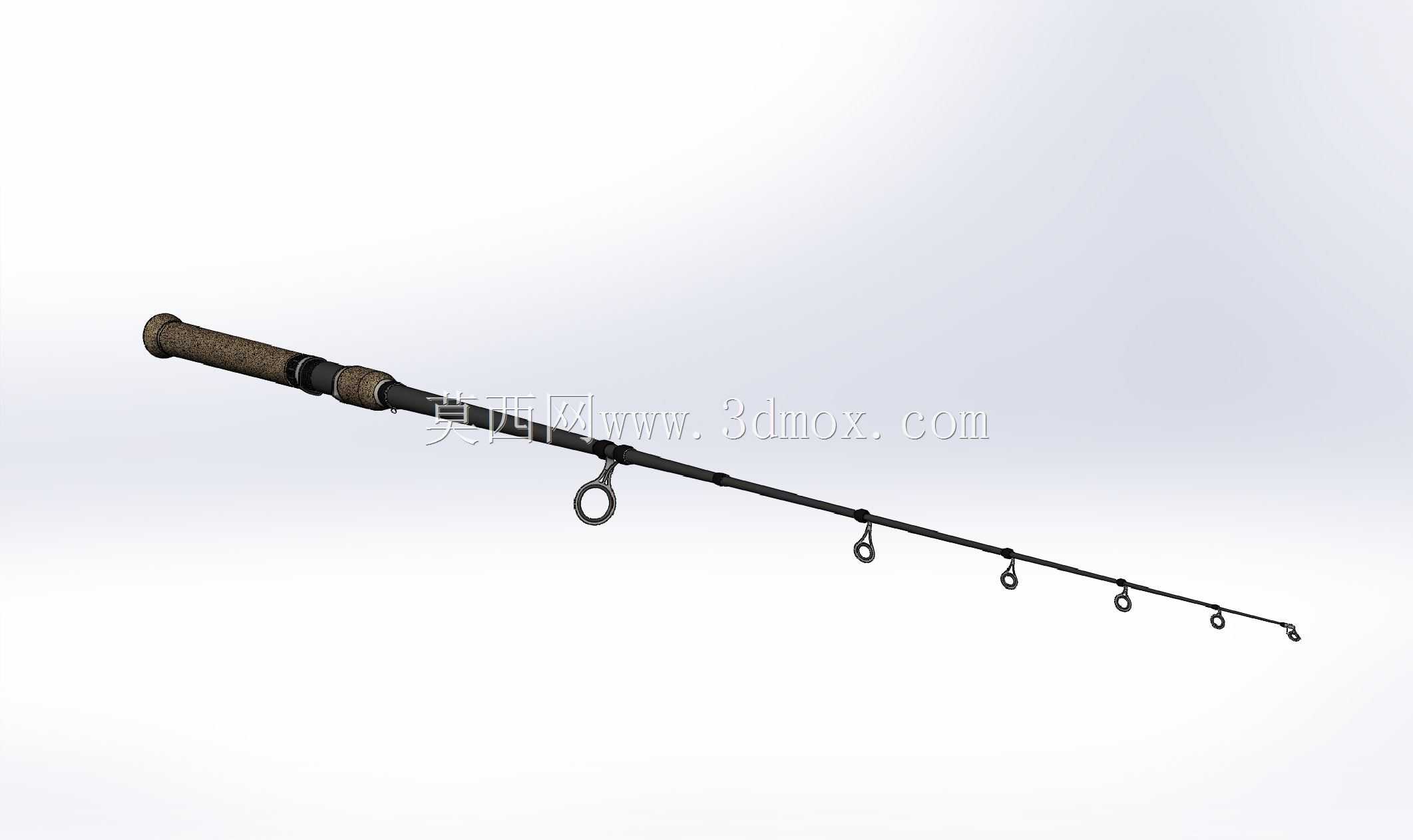

　　竿体部分采用多节锥度渐变设计，整竿展开总长度为2.1米，收缩后长度为1.08米，锥度从握把段的12mm均匀过渡到竿稍端的1.8mm，每节竿体的插接段长度为40mm，插接配合公差控制在0.05mm，既保证插接后的结构强度，也能避免长期使用后出现插接松动的问题。导环部分沿竿体均匀排布，从轮座前端到竿稍共设置7个导环，导环支架采用不锈钢材质结构，导眼内嵌陶瓷环，所有导环的中心连线与竿体轴线完全重合，出线角度控制在3-5度之间，可最大程度降低鱼线出线时的摩擦阻力，同时保证抛投时鱼线的走线顺畅，减少抛投过程中的卡线、磨线问题。最前端的竿稍部分做了高灵敏度设计，竿稍直径1.8mm，可清晰传递鱼咬钩时的细微震动，帮助垂钓者快速捕捉咬口信号。

　　从安装边界来看，整竿装配完成后，握把尾端到第一个导环的距离为220mm，预留了纺车轮安装后摇臂转动的足够空间，不会出现摇臂转动时触碰握把或竿体的问题；导环的突出高度从靠近轮座位置的25mm逐步递减到竿稍位置的8mm，既保证了出线的顺畅度，也避免导环过高导致竿体整体重心靠前，影响持竿手感。整竿的重心位置设计在轮座前方30mm处，安装常规重量的纺车轮后，整体重心可落在握持位置的掌心区域，长时间持竿抛投的负重感更低。

　　在结构强度设计上，模型对应了实际产品的受力分布，握把与竿体的连接段做了局部加厚处理，可承受最大5kg的静态吊重，满足常规淡水钓目标鱼种的钓重要求；导环与竿体的绑定位置做了缠绕加强结构，对应实际生产中的线绑加环氧树脂固化工艺，可避免中大鱼时导环出现脱落、移位的问题。整个模型的所有结构细节都对应量产钓竿的实际生产工艺，没有冗余的装饰结构，各部件的拆分逻辑完全符合渔具生产企业的产品开发流程，可直接导入结构分析软件做受力模拟，验证不同材质搭配下的竿体强度、腰力表现，缩短产品开发周期，减少开模前的结构验证成本。
