户外公园单人漫步健身器械结构设计

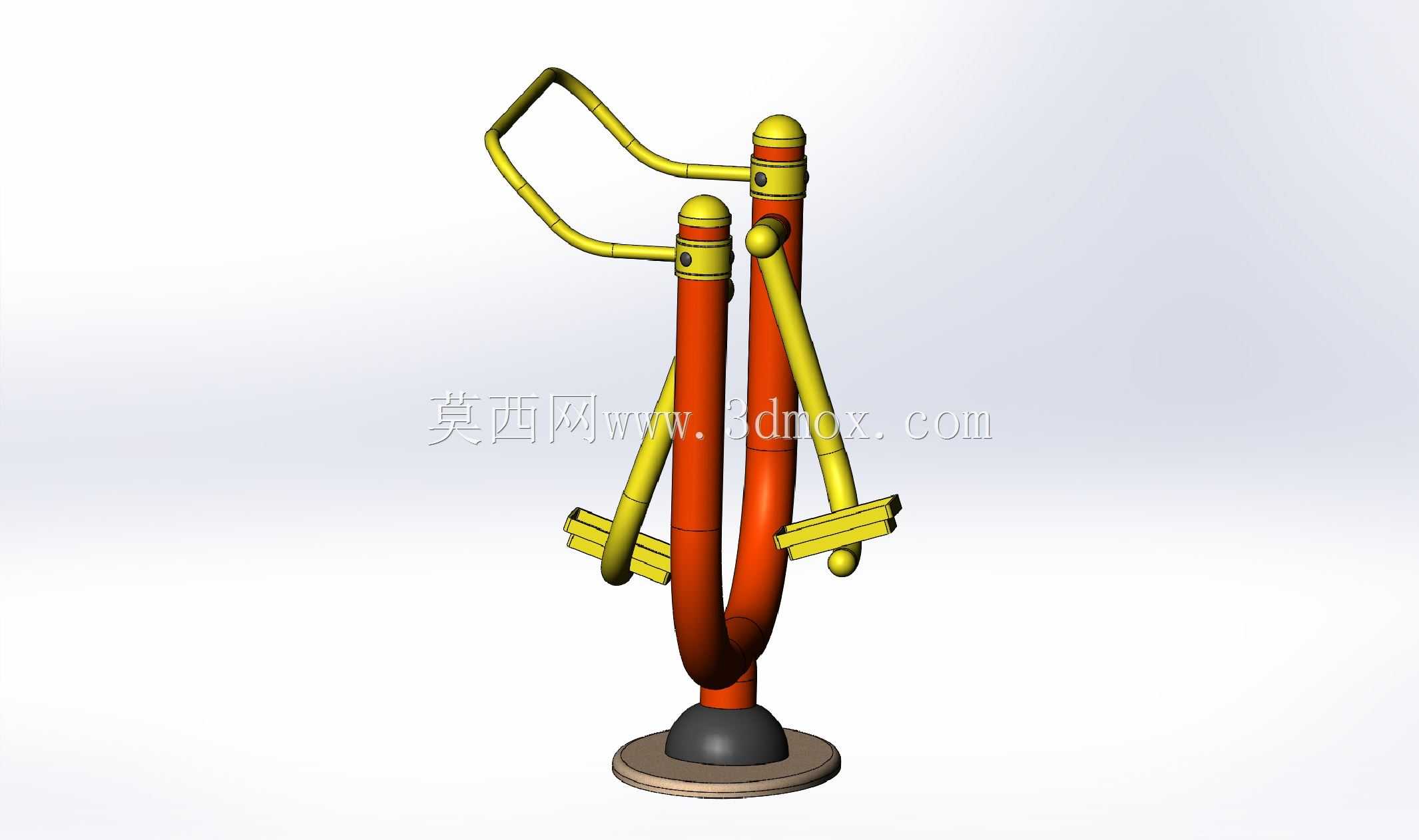

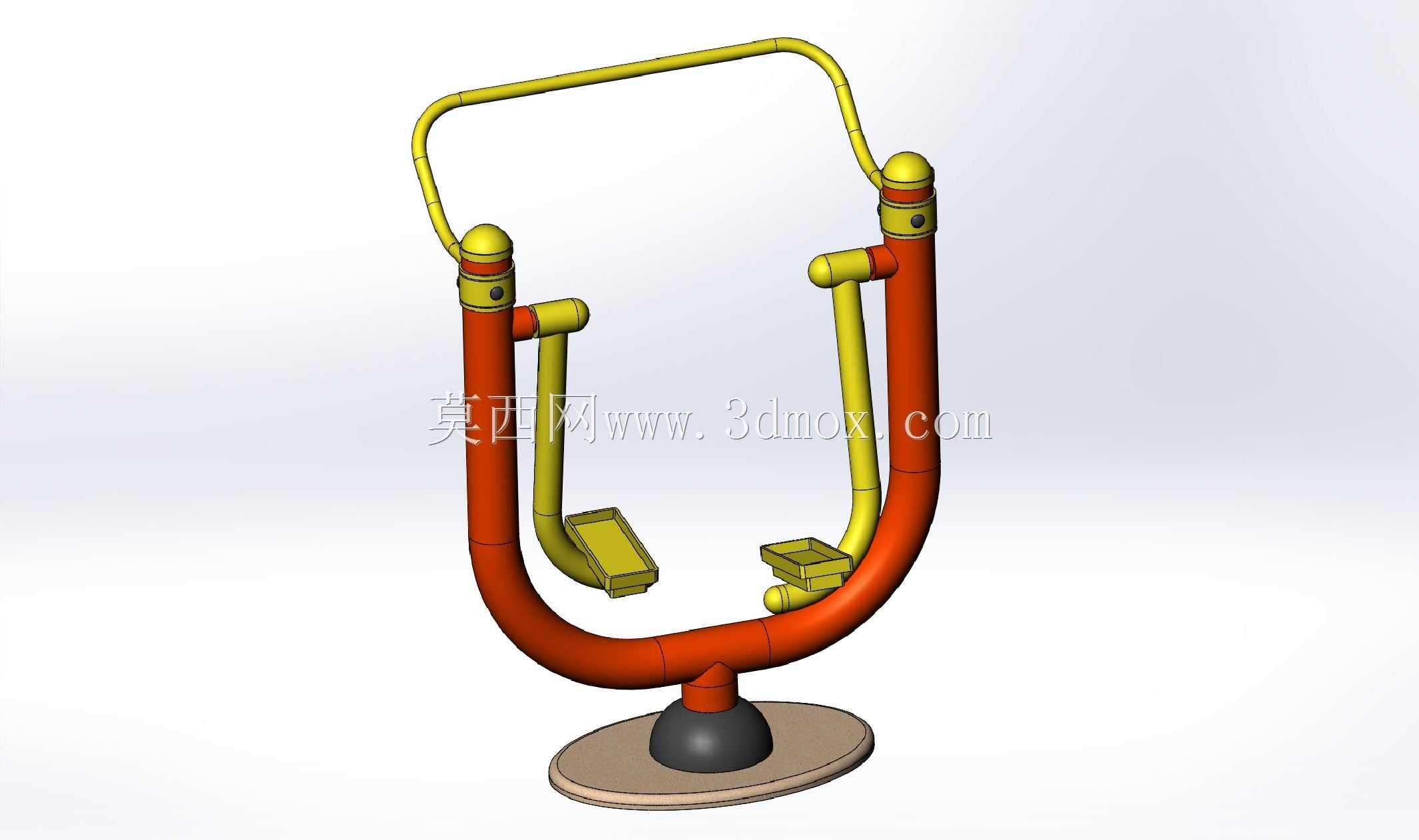

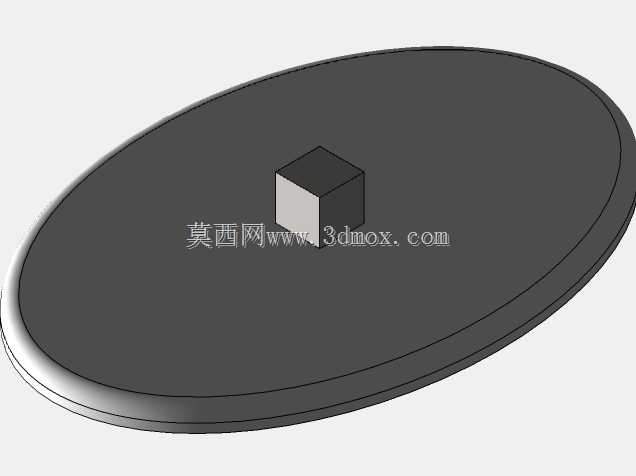

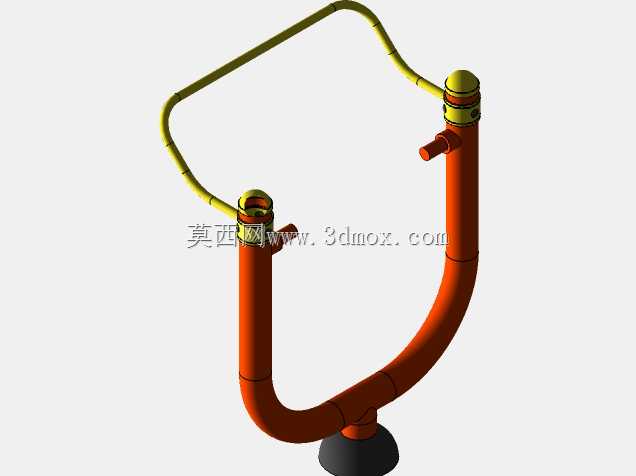

　　这款单人漫步类户外健身器械，主要应用于城市社区公共活动区、市政公园健身角、住宅小区休闲广场、企事业单位户外职工活动场地等公共健身场景，面向全年龄段普通健身人群提供低冲击的有氧锻炼选择，尤其适合中老年人群进行下肢关节活动度训练与日常轻量运动。从结构组成来看，设备整体采用落地式单立柱支撑架构，底部为圆形承重安装底座，通过膨胀螺栓与硬化混凝土地面完成刚性固定，安装时需保证底座水平度偏差不超过2°，避免长期受力不均导致的结构形变，底座上方设置球形过渡连接座，承接主弯管立柱的载荷传递，将运动过程中产生的动载荷均匀分散到地面固定点。主支撑结构为大曲率U型弯管构件，两侧竖直管段对称布置，顶部通过弧形弯管完成结构连接，形成稳定的门式框架，

　　管体内部做防锈灌封处理，外部采用户外专用聚酯粉末喷涂，红色涂层部分为主体承重结构，黄色涂层部分为运动执行构件，通过色彩区分降低使用者误操作概率。两侧竖直管上分别设置独立的摆动臂组件，摆动臂与主立柱之间采用自润滑轴套连接，无需额外定期加注润滑脂即可适应户外露天环境的长期使用，摆动臂下端连接脚踏承载平台，脚踏表面设置防滑凸起纹理，边缘做翻边防护处理，避免运动过程中脚部滑脱，摆动臂的摆动角度通过主立柱内部的限位结构进行约束，前后摆动最大行程控制在30°范围内，防止过度摆动造成的关节损伤与设备倾覆风险。设计过程中优先考虑户外使用的耐候性需求，所有金属连接部位均采用不锈钢标准件，避免长期雨淋导致的锈蚀卡滞，整体结构无尖锐外露棱角，

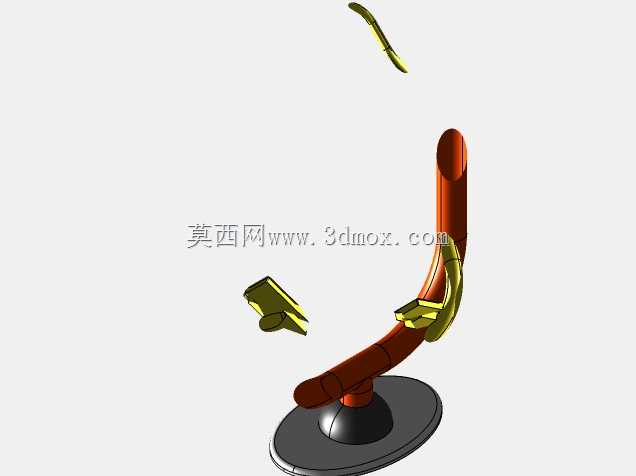

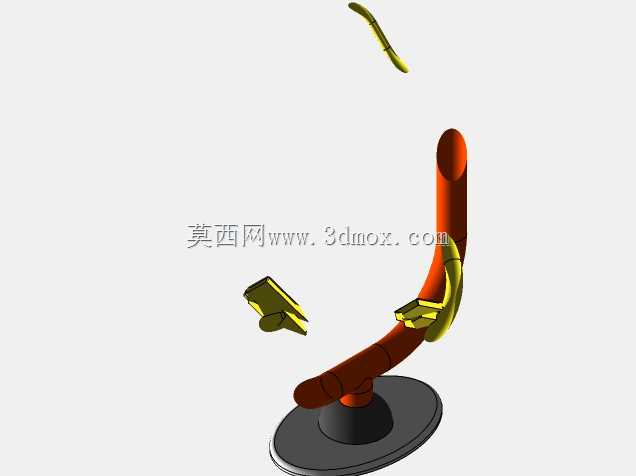

　　所有构件边缘均做R3以上圆角处理，符合户外健身器材的安全设计规范。设备的有效安装占地范围约为1.2m*0.8m，安装时需在设备周边预留不小于0.5m的安全活动空间，避免使用者运动过程中与周边障碍物发生碰撞。主立柱顶部的弧形连接管除结构加强作用外，同时可作为使用者上下器械时的辅助扶手，高度设置符合成年人站立抓握的人机工程学尺寸，扶手表面做防滑纹理处理，提升抓握稳定性。不同于商用健身房的电控漫步设备，这款器械完全采用无动力结构设计，依靠使用者自身的肢体摆动驱动构件运动，无需外接电源即可使用，后期维护成本极低，仅需每季度检查一次固定螺栓的紧固状态与轴套的磨损情况即可。结构建模过程中，对弯管的弯曲半径做了工艺性校验，

　　保证常规弯管设备即可完成成型加工，无需定制特殊工装，降低生产制造成本；脚踏构件采用一体冲压成型工艺，与摆动臂的连接采用焊接加螺栓紧固的双重固定方式，保证承载能力满足不小于150kg的静载荷测试要求。在实际使用场景中，使用者双脚分别站在两侧脚踏平台上，双手可抓握顶部弧形扶手保持身体平衡，双腿交替做前后自然摆动，即可模拟步行、慢跑的运动姿态，在不对膝关节产生额外冲击的前提下完成下肢肌肉群的活动与心肺功能的轻度锻炼，适合作为日常热身活动与长期低强度健身的器械选择。
