蒸汽朋克风格桌面手冲咖啡装置结构设计

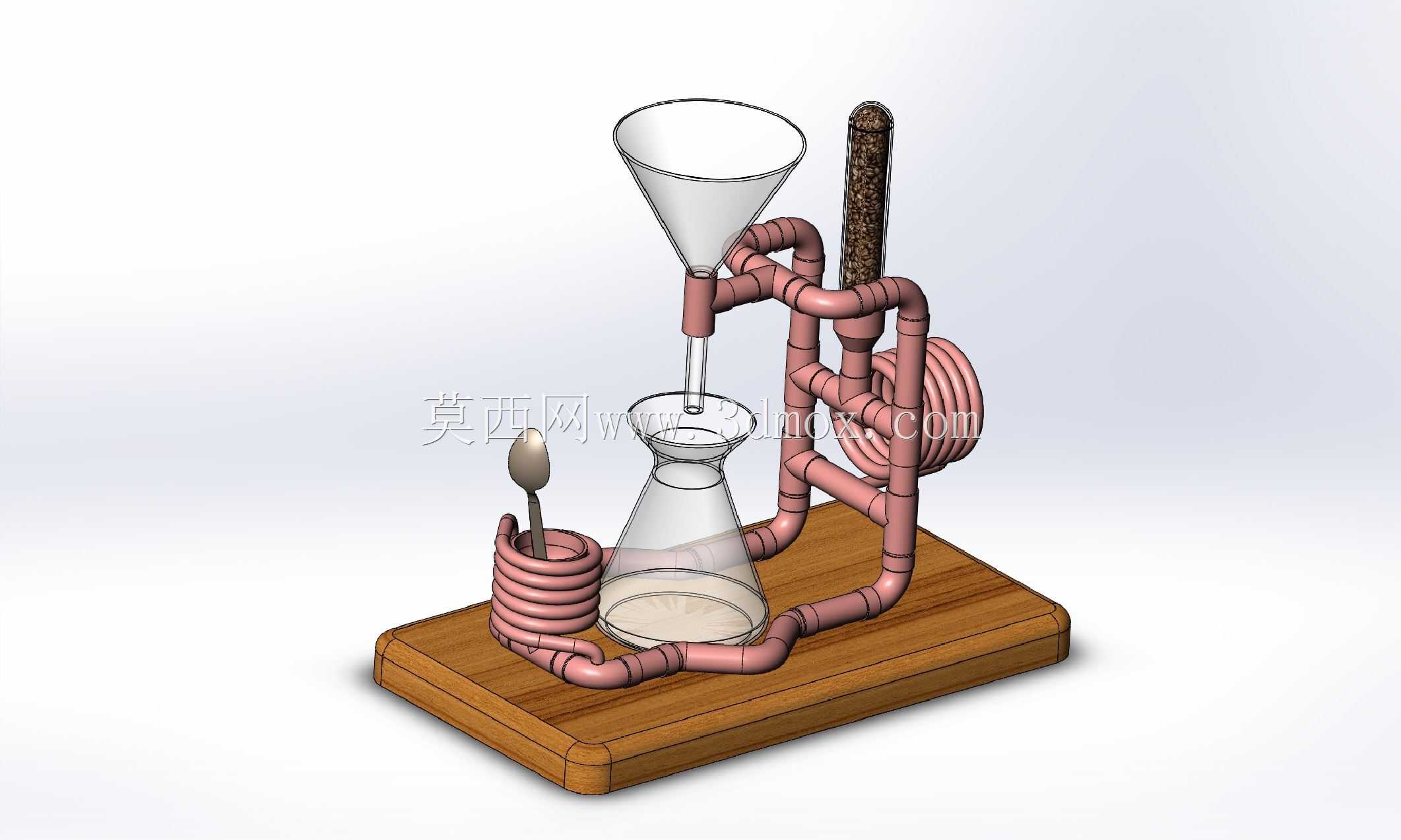

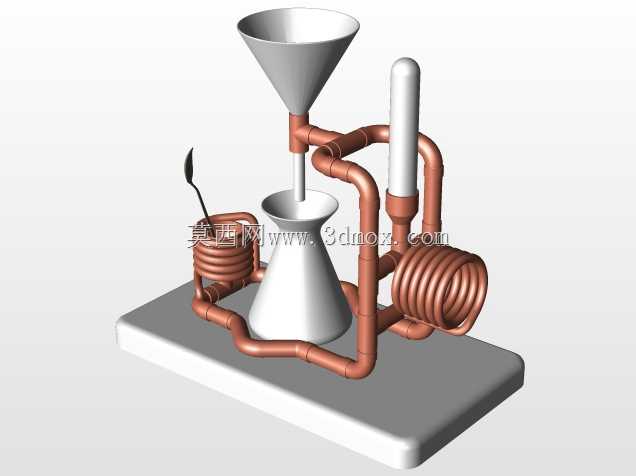

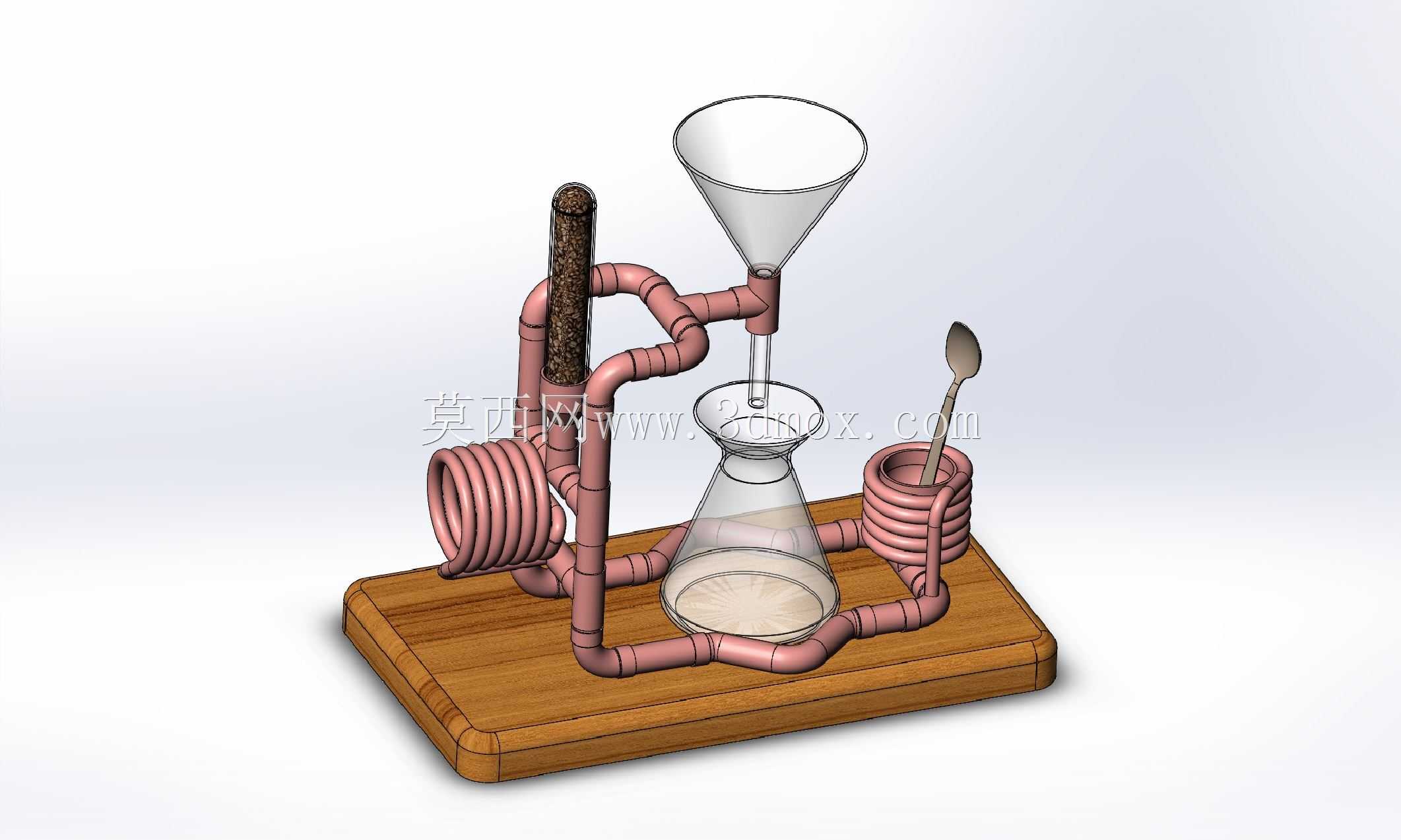

　　这套桌面咖啡冲煮装置的结构设计，核心围绕小批量手冲咖啡的制作场景展开，适配家庭吧台、精品咖啡馆展示区、复古主题工作室等桌面摆放场景，整体安装边界控制在300mm×200mm×280mm范围内，不会占用过多桌面操作空间，底座采用实木材质做圆角处理，底部预留4个直径8mm的防滑脚垫安装位，放置在光滑台面时不会出现滑移问题。装置的管路系统全部采用紫铜管弯折成型，管路走向兼顾流体走向合理性与视觉复古质感，左侧盘绕的铜管段为储水预热流道，冲煮热水从上方漏斗注入后，会先经过盘绕段与管内留存的预热介质完成热交换，避免水温骤降影响咖啡萃取效果，右侧的螺旋铜管为咖啡液导流通道，萃取完成的咖啡液顺着管路流入锥形承接瓶，过程中经过螺旋段可适当降温，

　　让入口温度更适宜饮用。漏斗采用上宽下窄的锥形结构，上口直径100mm，下口直径8mm，与铜管连接位置做了翻边密封结构，避免注水时出现渗漏，漏斗下方正对锥形瓶的瓶口位置，瓶口直径60mm，瓶身最大直径90mm，可容纳300ml冲煮完成的咖啡液，瓶身放置位置设计了内凹的定位槽，刚好卡住瓶底，拿取放置时无需反复对位。右侧的螺旋管座旁预留了搅拌勺的放置位，勺柄插入铜管预留的插孔内，勺头自然搭在管座边缘，冲煮过程中需要搅拌咖啡粉时可随手取用，无需额外放置勺架。整套装置的管路连接全部采用硬钎焊工艺，焊缝位置做了打磨抛光处理，外露的铜管表面做了复古做旧处理，模拟老旧铜质设备的使用质感，与木质底座的温润质感形成材质对比，

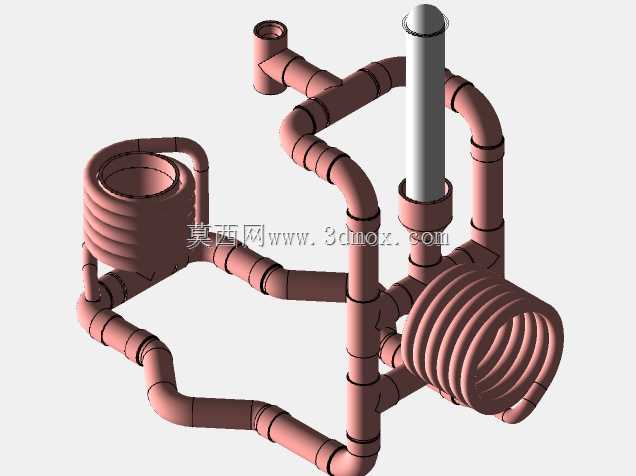

　　既满足实际冲煮咖啡的功能需求，也可作为复古风格的桌面装饰摆件。设计过程中对管路的弯折半径做了严格控制，所有铜管弯折处的弯曲半径不小于管径的3倍，避免弯折位置出现管腔缩径影响流体通过，管路的固定全部采用铜质管卡与木质底座连接，管卡与底座之间预留0.5mm的缓冲间隙，避免木质材料温湿度胀缩时对管路产生额外应力。装置的重心经过配平计算，整体重心落在底座中心±10mm范围内，即使在单侧放置满水的锥形瓶时，也不会出现侧翻问题，所有与咖啡液接触的管路内壁都做了食品级钝化处理，不会有铜离子析出影响饮品安全，日常清洁时可直接将漏斗、锥形瓶、搅拌勺拆下单独清洗，管路部分可用配套的软毛刷伸入管腔清理残留的咖啡渍，维护操作简单。
