翻盖式金属便携香烟收纳盒结构设计

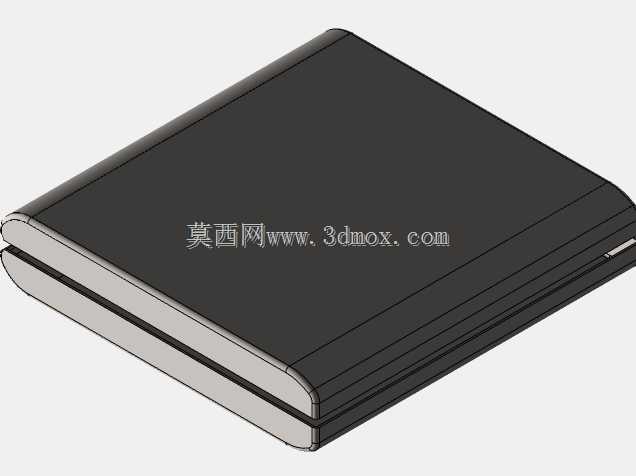

　　这款金属烟盒的结构设计，首先要考虑日常随身使用的场景，多数使用者会将其放置于上衣口袋、裤袋或是随身包袋内，因此整体外形做了圆角矩形的处理，所有外露棱边都做了R0.8-R1.2的圆角倒钝，避免尖锐边角刮蹭衣物面料或是划伤皮肤，同时也能减少日常携带过程中磕碰造成的漆面或金属表层损伤。盒体主体采用薄金属板材冲压成型的结构思路，壁厚控制在0.6-0.8mm区间，既保证整体结构的刚性，不会因为日常挤压出现明显形变导致盒盖开合卡滞，又能控制整体重量，避免随身携带有明显的坠重感。

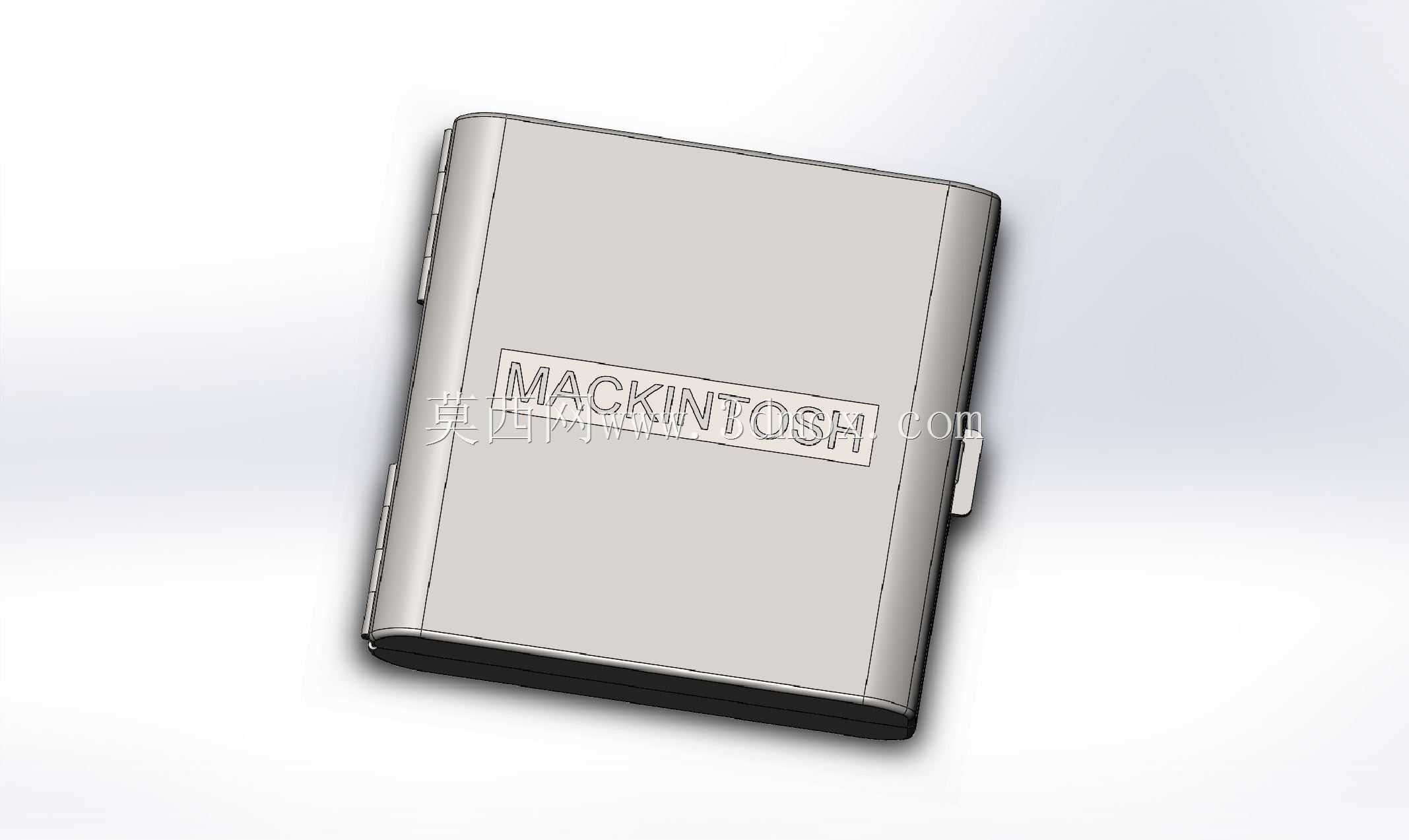

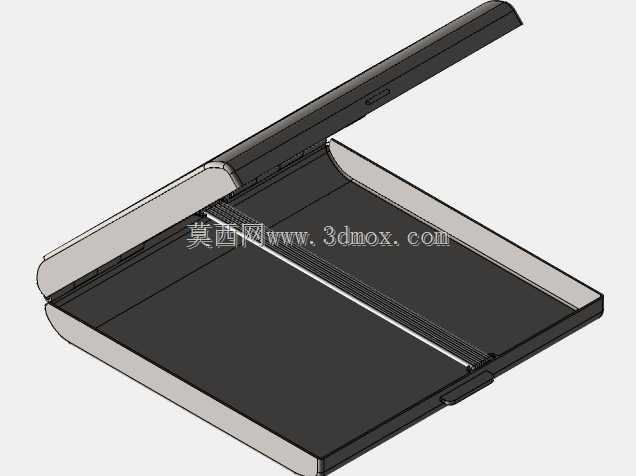

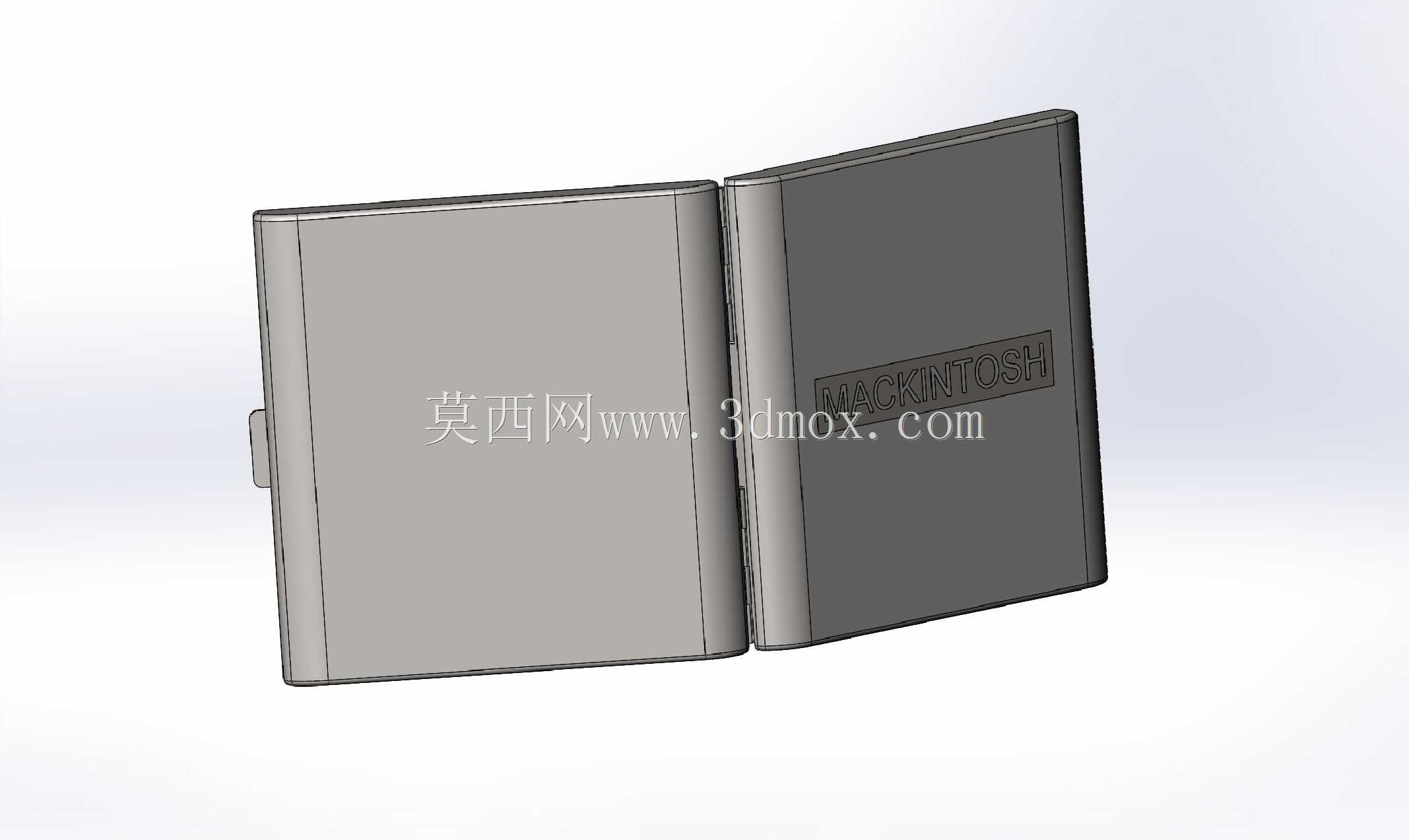

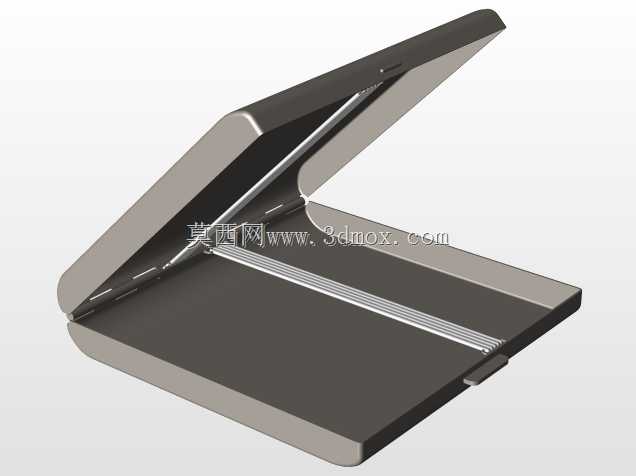

　　开合结构采用侧边隐藏式铰链设计，铰链轴选用直径1.5mm的不锈钢销轴，装配后铰链的转动阻尼经过适配调整，既可以让盒盖在开合到任意角度时保持稳定，不会因为轻微晃动就自行闭合或完全翻开，又能保证开合过程顺畅无卡顿，不会出现金属摩擦的刺耳异响。盒体正面设置了嵌入式的标识铭牌安装位，铭牌采用下沉0.3mm的凹槽设计，装配后铭牌表面与盒体外表面齐平，不会因为凸起的结构在口袋里勾挂衣物纤维，同时也能避免日常摩擦造成标识磨损脱落。盒盖的闭合锁定结构采用侧边弹性卡扣，卡扣的弹性臂与盒盖本体一体冲压成型，依靠金属自身的弹性实现锁止，卡扣的扣合量设计为0.5mm，既保证闭合后不会因为日常晃动意外脱开，又能让使用者单手就可以轻松按压打开，符合日常使用的操作习惯。

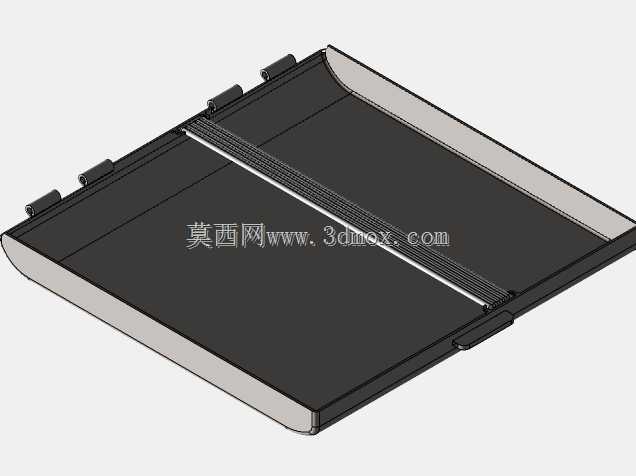

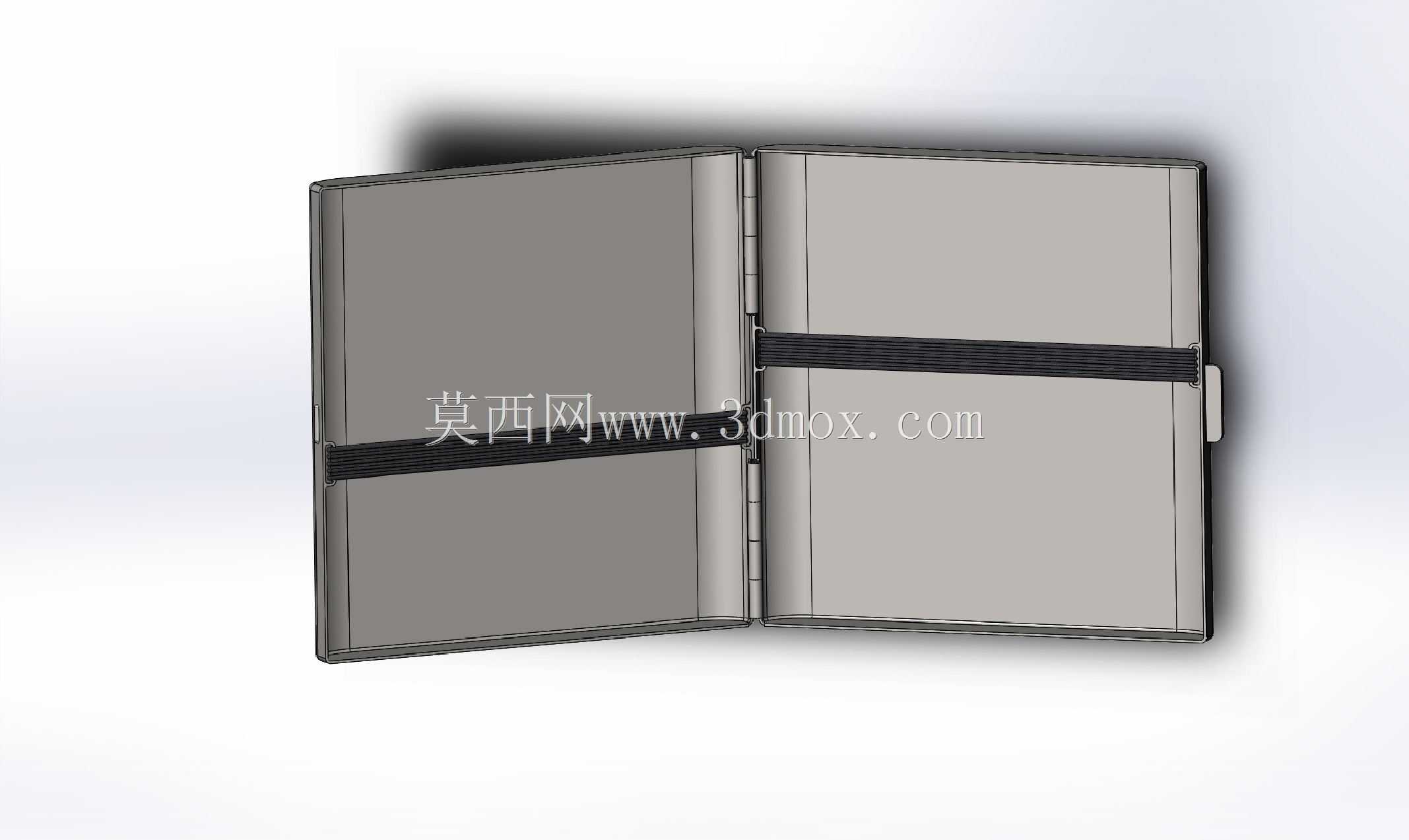

　　内部的容纳空间按照常规市售卷烟的尺寸做了适配，内腔的长宽尺寸预留了0.5mm的装配间隙，方便整包烟装入或是零散烟支摆放，内腔深度刚好适配常规20支装卷烟的高度，闭合盒盖后不会挤压烟嘴造成变形，也不会因为内部空间余量过大导致烟支在盒内晃动折断。盒体内壁做了光滑的钝化处理，没有毛刺或是凸起的焊点，避免刮坏烟支的包装纸。从结构强度的角度考虑，盒体的四个边角都做了局部的加厚卷边处理，卷边结构可以大幅提升薄金属壳体的抗形变能力，即使从1.2米左右的日常桌面高度意外跌落，也不会出现边角凹陷、盒体变形导致无法正常开合的问题。

　　在实际的建模过程中，所有的钣金折弯参数都按照常规冲压工艺的要求设置，折弯内R角与板材厚度匹配，避免出现工艺无法实现的锐角折弯，铰链部位的装配间隙预留了0.1mm的公差带，保证批量生产时的装配一致性，卡扣部位的弹性臂长度和厚度经过反复校核，确保金属弹性形变的范围在材料的疲劳极限以内，经过上万次开合测试也不会出现弹性失效、断裂的问题。盒体的表面处理预留了0.05mm的镀层厚度空间，不管是做电镀、阳极氧化还是喷涂处理，都不会因为镀层厚度影响最终的装配精度，导致盒盖与盒身配合出现过紧或是间隙过大的问题。

　　这类金属烟盒除了基础的香烟收纳功能外，也可以作为小型随身储物盒使用，内部空间可以容纳回形针、U盘、小型内存卡等随身小物件，因此结构设计时也考虑了一定的密封性能，盒盖与盒身的配合面做了一圈轻微的止口结构，闭合后可以阻挡日常的灰尘、少量泼水进入盒内，保护内部存放的物品不受潮、不被污染。整体的外形尺寸控制在95mm×65mm×18mm的区间，这个尺寸刚好符合成年人单手握持的手感，也适配绝大多数日常服装的口袋尺寸，不会因为尺寸过大导致携带不便，也不会因为尺寸过小无法容纳常规尺寸的烟支。
