迷你坐式下肢康复训练脚踏车结构设计

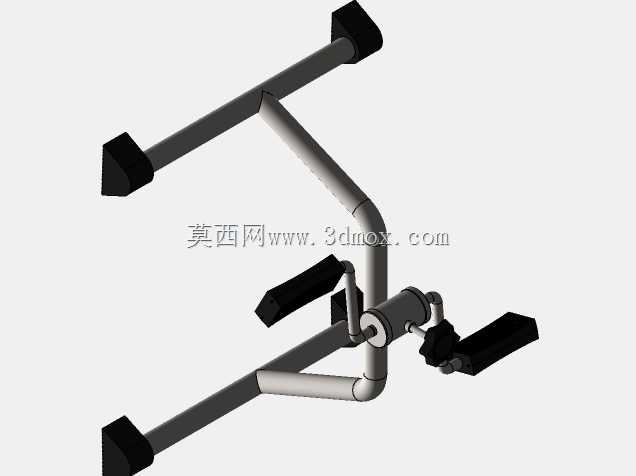

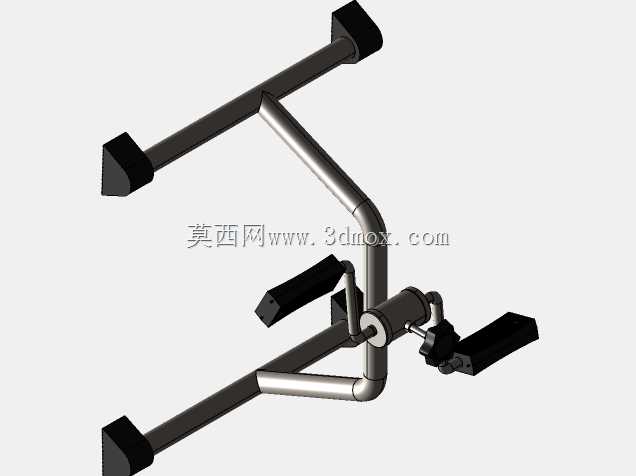

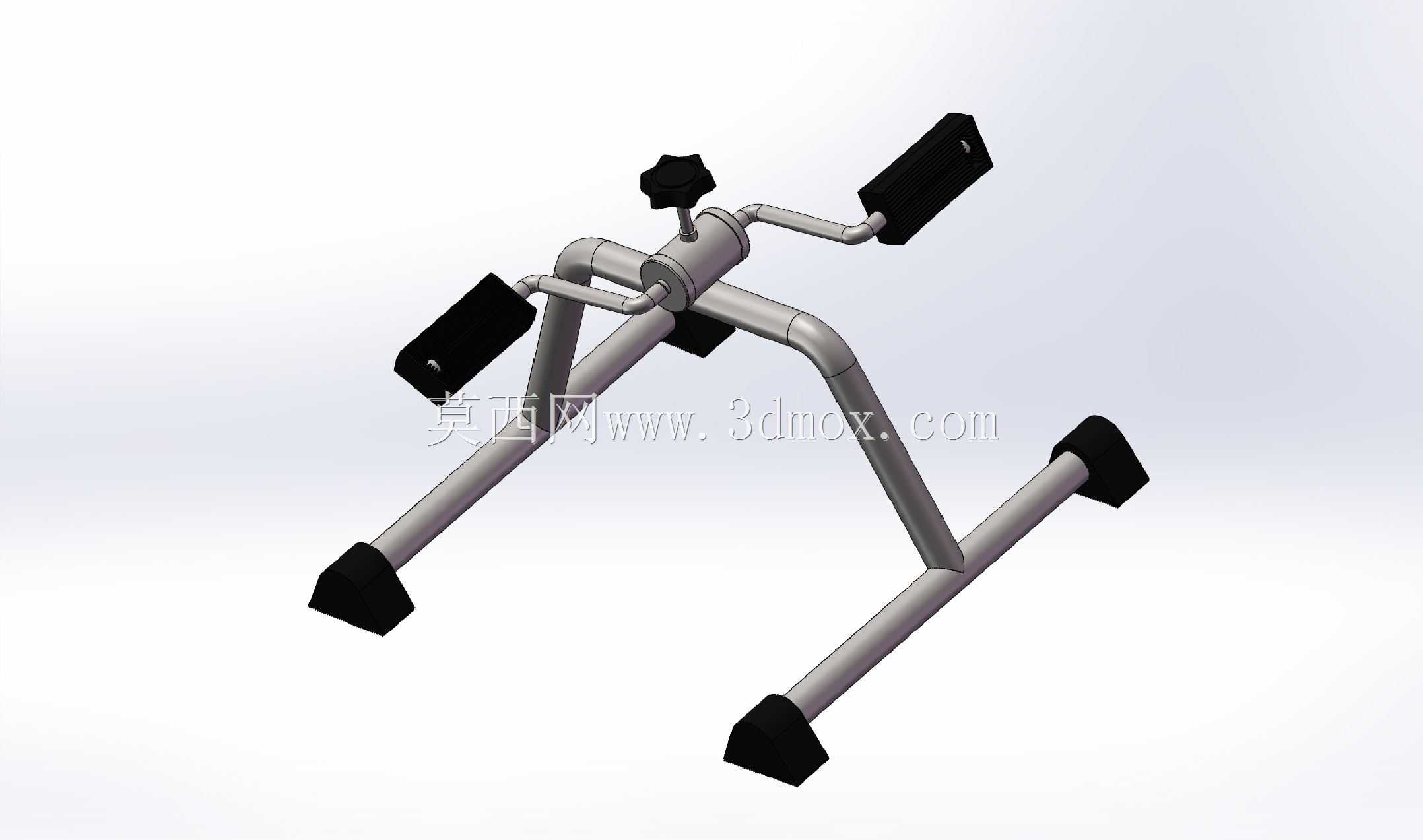

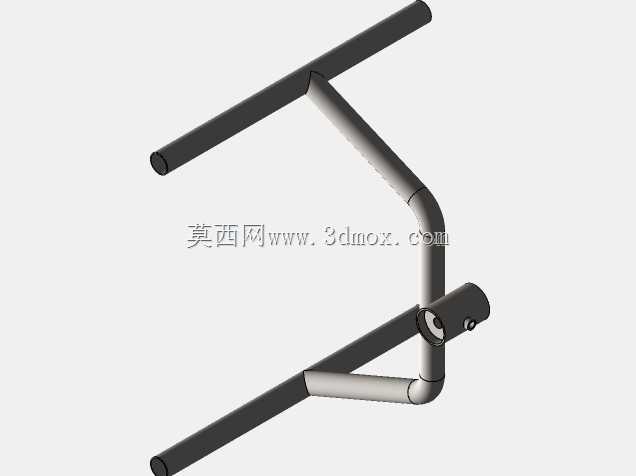

　　这款小型脚踏训练装置，最初的设计定位是面向术后下肢行动不便人群的居家康复训练场景，同时也可适配办公场景下的久坐下肢活动需求，无需复杂安装即可放置在地面使用。从结构设计逻辑来看，整体采用圆管弯折成型的主支撑框架，框架底部延伸出的三个支撑端均套装防滑橡胶脚垫，接触地面时可增大摩擦系数，避免训练过程中装置出现滑移，支撑腿的弯折角度经过反复校核，确保使用者在坐姿状态下踩踏时，整体重心始终落在支撑脚围成的稳定区域内，不会出现侧翻或翘边的问题。核心的传动部分采用同轴曲柄结构，两侧的脚踏组件带有防滑橡胶套，适配光脚或穿软底鞋使用的场景，曲柄的回转半径经过人体工学测算，匹配普通成年人坐姿下的下肢活动范围，不会因曲柄过长导致膝关节过度屈曲，

　　也不会因半径过小达不到训练活动度要求。顶部设置的星形调节旋钮，可对曲柄的转动阻尼进行无级调节，旋钮下方的阻尼调节结构采用摩擦片压紧式设计，旋转旋钮时可改变摩擦片对转轴的压紧力，从而调整踩踏时的阻力大小，适配不同恢复阶段的训练强度需求，从术后早期的被动活动到后期的力量训练都能覆盖。整体框架的管材选用常规直径的薄壁金属圆管，弯折工艺采用常规的冷弯成型即可实现，无需复杂的冲压或铸造工序，生产加工门槛低，组装时仅需将转轴组件、支撑腿、脚踏、调节旋钮几个模块通过紧固件拼接即可，后期维护更换配件也十分便捷。从安装边界尺寸来看，装置整体占地长度约为五十厘米，宽度约为四十厘米，放置在座椅前方时不会占用过多空间，普通居家的沙发前、

　　办公桌下都能轻松容纳，整体高度控制在三十厘米左右，使用者坐在常规高度的座椅上时，大腿可自然放平，小腿与脚踏的运动轨迹匹配度高，不会出现卡腿或需要刻意调整坐姿的问题。在实际使用场景中，除了居家康复使用，也可放置在社区康复站、养老机构的活动区域供老人日常活动下肢使用，装置本身没有复杂的电子元器件，纯机械结构的设计故障率极低，无需外接电源即可使用，对使用环境没有特殊要求。设计过程中特意将所有的管材连接处做了圆弧过渡处理，没有尖锐的棱角外露，避免使用过程中磕碰划伤，脚踏的踩踏面做了内凹的弧度设计，贴合脚掌的自然形态，长时间踩踏也不会出现硌脚的问题。支撑框架的表面处理采用喷塑工艺，既可以提升金属管材的防锈能力，也能让表面触感更温和，

　　不会像裸露金属那样在低温环境下触感冰爽不适。从结构受力角度分析，踩踏过程中产生的载荷会通过曲柄转轴传递到主框架上，主框架的弯折处特意做了局部加强处理，避免长期交变载荷作用下出现管材疲劳开裂的问题，三个支撑脚的受力分配经过模拟测算，正常成年人全力踩踏时，每个支撑脚的对地压力都在橡胶脚垫的承重范围内，不会出现脚垫压溃或变形的问题。阻尼调节结构的摩擦片选用耐磨的非金属材质，长期使用下的磨损量极小，无需频繁更换摩擦片即可保持稳定的阻尼调节效果，调节旋钮的操作力矩设置在合适区间，使用者无需借助工具即可徒手完成阻力调整，操作门槛极低。
