带实木收纳盒的复古弯式烟斗结构设计

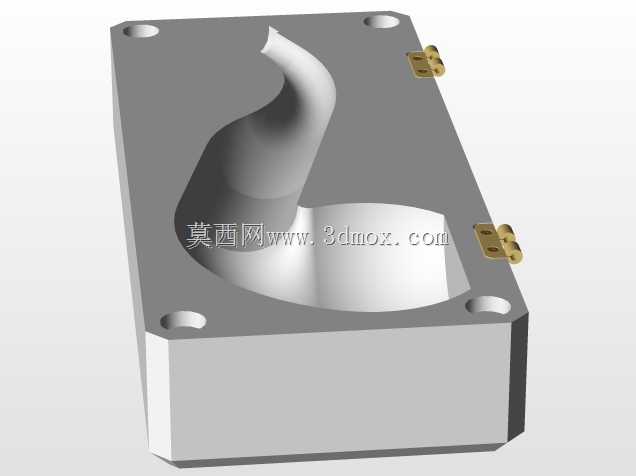

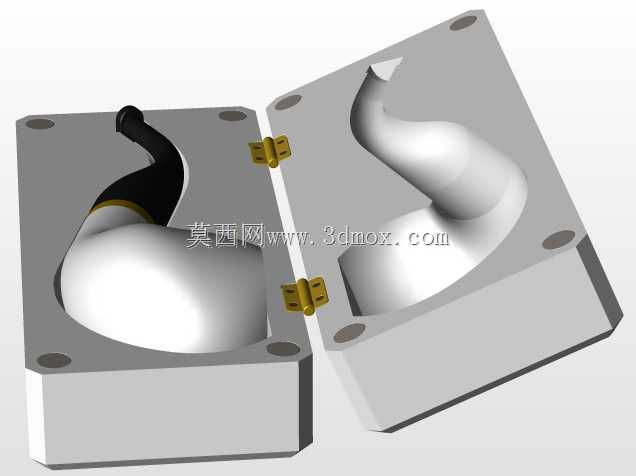

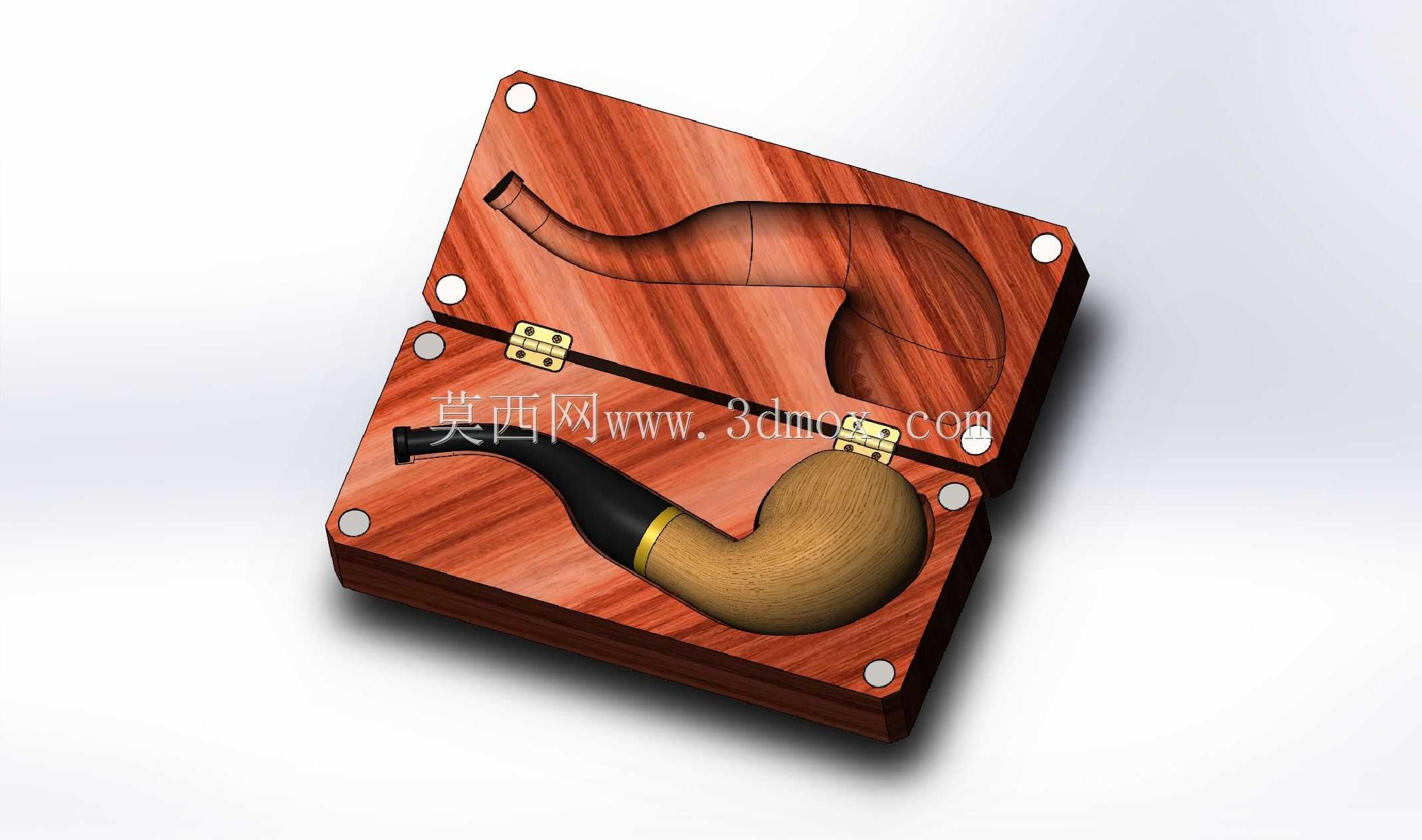

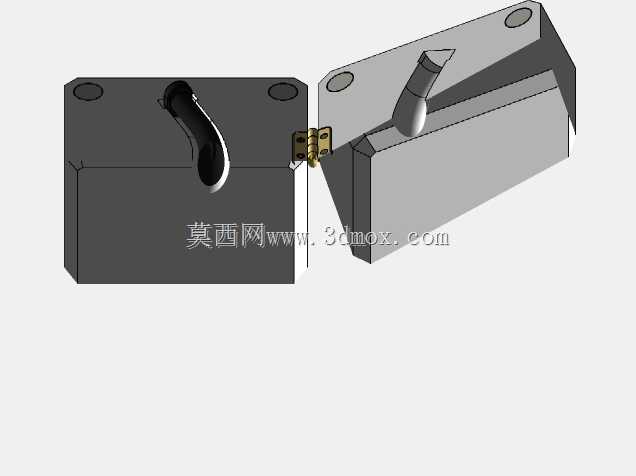

　　这套烟具结构的三维建模，核心围绕日常烟具使用的收纳需求与握持手感展开，先从使用场景倒推结构逻辑：日常烟具存放时，裸露的烟嘴与斗钵容易积灰、受磕碰，尤其是弯式烟斗的烟杆衔接处属于受力薄弱点，随意放置很容易出现榫接松动、斗钵漆面刮花的问题，因此配套的收纳盒采用上下对开的铰链结构，内部型腔完全贴合烟斗的外轮廓曲线，合盖后烟斗在盒内无窜动间隙，哪怕是随身携带或者放入抽屉收纳，都能避免部件之间的碰撞磨损。收纳盒的合页采用微型黄铜铰链，安装位置选在盒体侧边的居中段，开合角度控制在110度，既不会因为开度过大导致上盖向后翻倒，也能保证取放烟斗时手部有足够的操作空间，盒体四角嵌入的金属磁吸定位柱，合盖时能自动对位吸合，不需要额外加装锁扣，

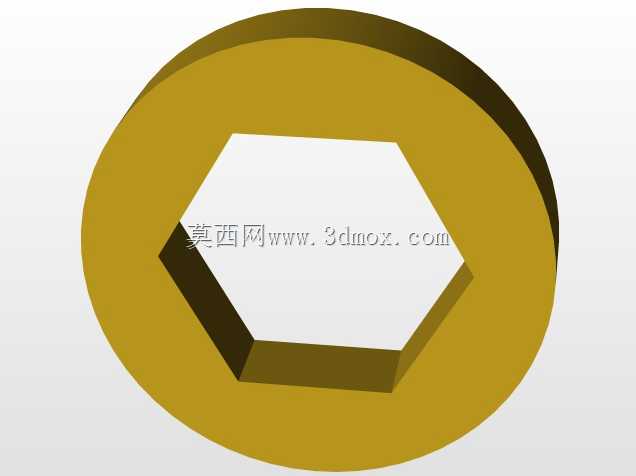

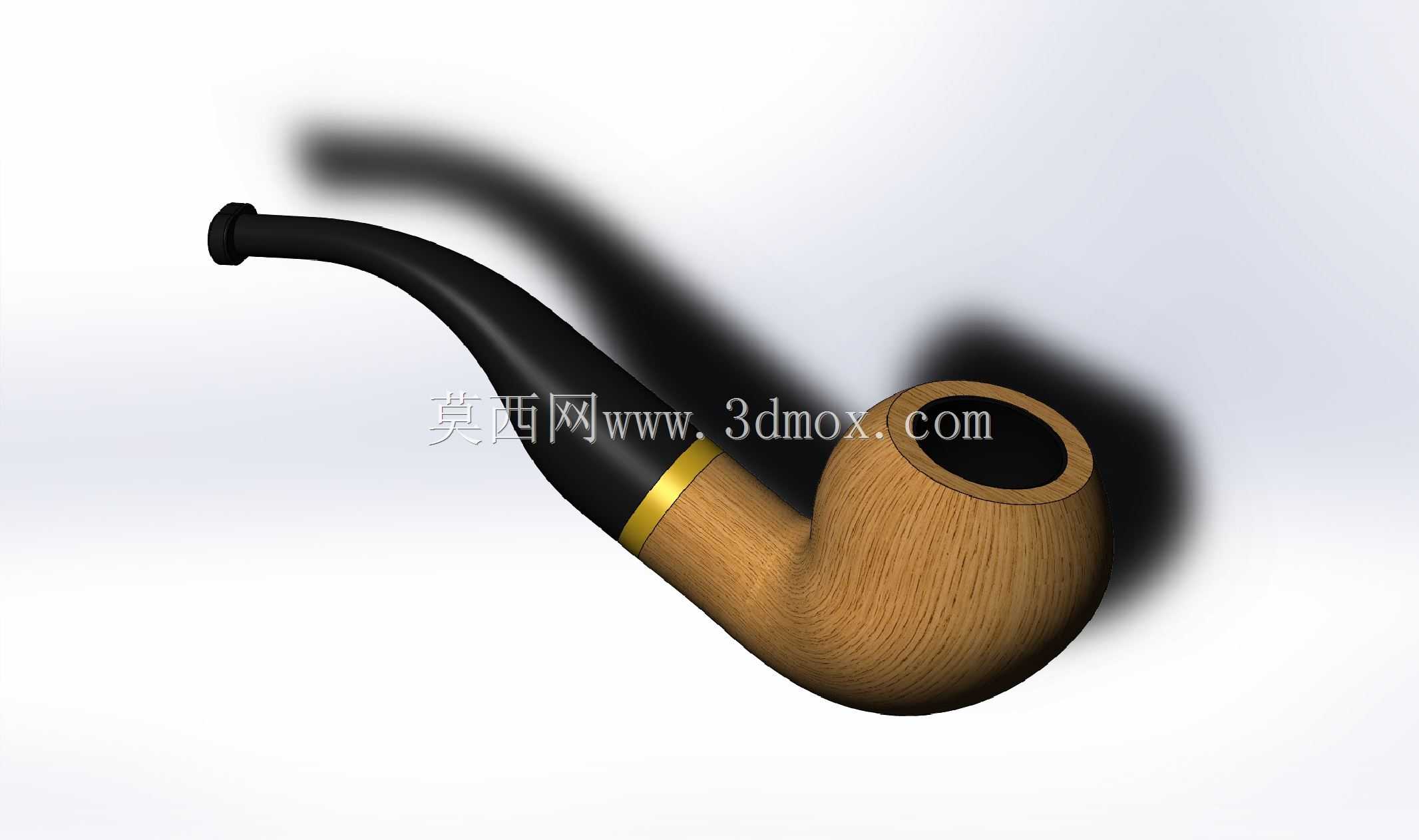

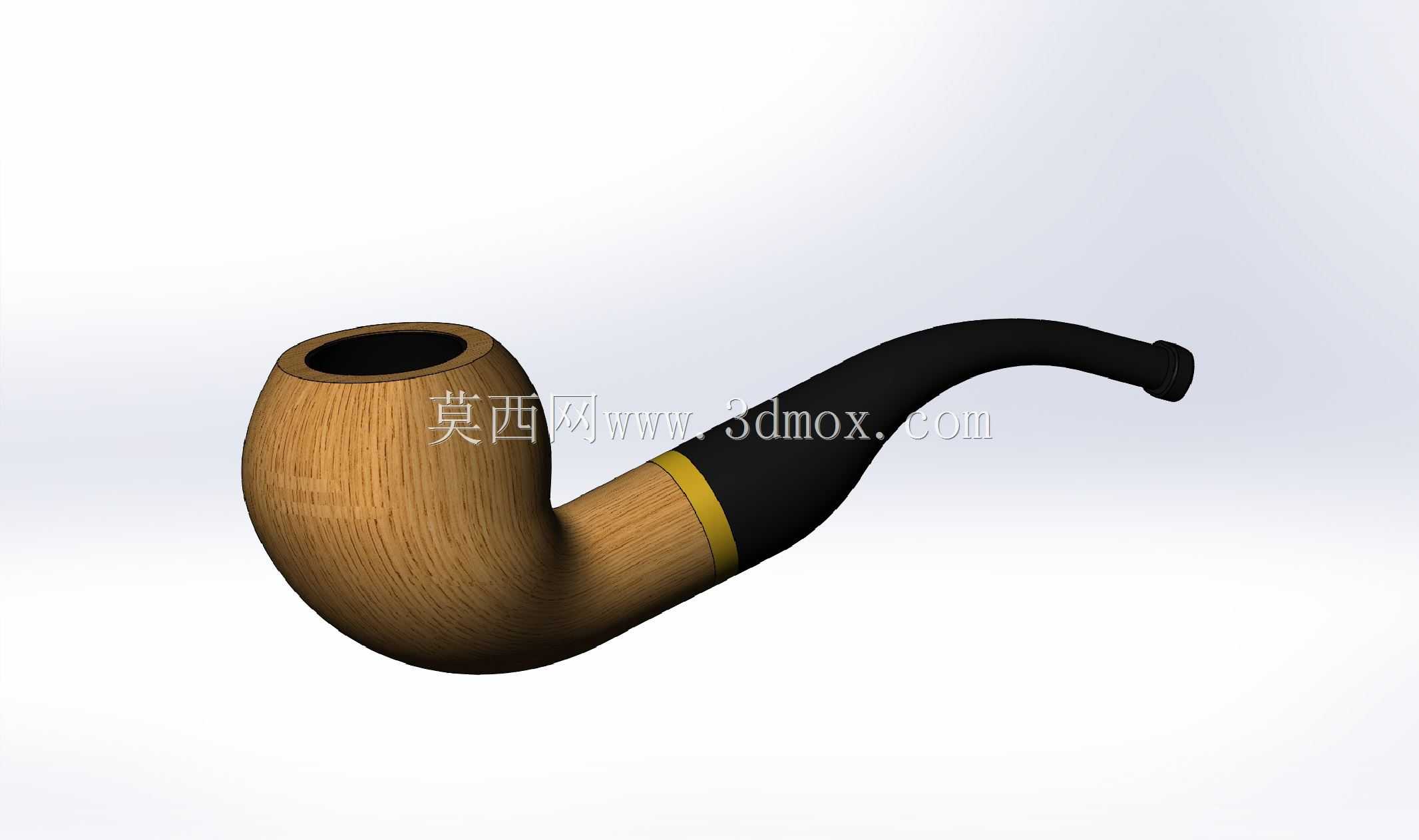

　　日常开合的阻尼感适中，单手就能完成开盖取物的操作。再看烟斗本身的结构设计，斗钵采用经典的弯式曲线，烟嘴段做了收窄的握持弧度，贴合人体唇部与手部握持的自然角度，长时间衔持也不会有明显的异物感，烟杆与斗钵的衔接处做了黄铜装饰环，一方面是遮挡木质斗钵与硫化硬胶烟嘴的拼接缝，另一方面也能强化衔接位置的结构强度，避免烟杆插拔时出现木质开裂的问题。斗钵的内腔做了阶梯式的壁厚设计，靠近燃烧区的壁厚控制在5mm，保证足够的隔热性能，握持时不会出现烫手的问题，靠近烟嘴衔接段的壁厚逐步收窄到3mm，控制整体重量，整支烟斗的重心落在斗钵中心位置，握持时不会出现头重脚轻的倾覆感。收纳盒的外形尺寸控制在160mm×100mm×35mm，

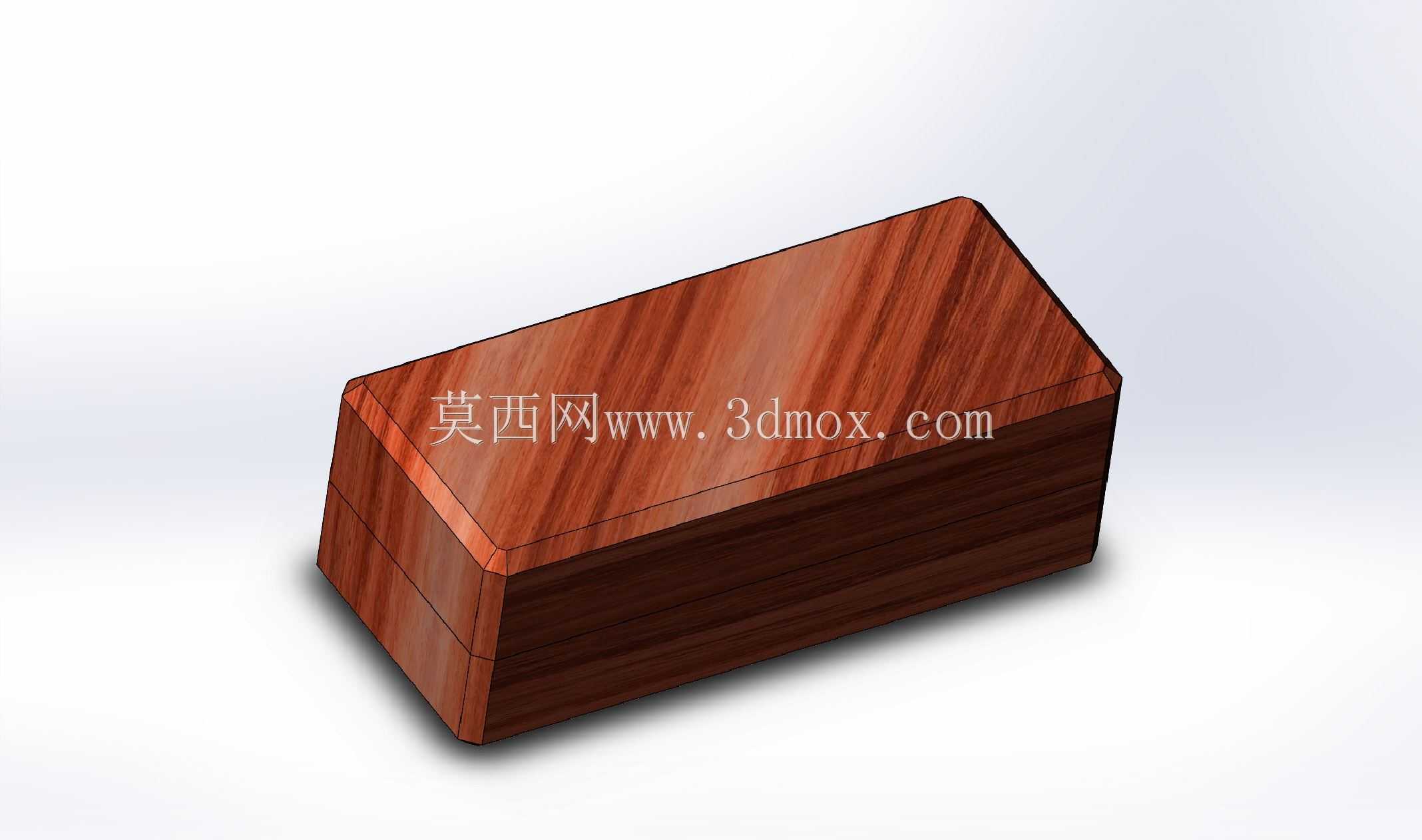

　　属于可以单手握持的便携尺寸，放入上衣口袋或者随身包袋都不会占用过多空间，盒体外部做了圆弧倒角处理，没有尖锐的棱角，随身携带时不会剐蹭衣物或者包袋内衬。建模过程中对所有配合面都做了公差预留，收纳盒的型腔与烟斗外轮廓的单边间隙控制在0.3mm，既能保证烟斗可以顺畅放入取出，又不会因为间隙过大导致运输或者携带过程中烟斗在盒内晃动磕碰，铰链的安装孔位与磁吸柱的嵌入槽都做了沉台设计，安装后五金件表面与木盒表面齐平，没有突出的结构，保证盒体放置时的平稳性。从实际使用的角度出发，这套结构还考虑了日常清洁的需求，烟斗的烟嘴可以从斗钵上直接拔下，方便清理烟道内的烟油残留，收纳盒的内部型腔做了光滑的曲面处理，没有卫生死角，

　　日常用软布就能擦拭干净内部的浮尘，不会积存烟屑或者污渍。木质部件的纹理走向在建模时也做了对应排布，盒体的木纹沿着长度方向延伸，既符合木质材料的受力特性，提升盒体的抗弯折强度，也能保证外观的视觉协调性，斗钵的木纹沿着斗钵的环形曲面排布，避免横向木纹导致的斗钵受热开裂问题。整个结构没有多余的装饰部件，所有结构设计都围绕使用便利性、结构耐用性、收纳保护性三个核心需求展开，没有为了外观牺牲实际使用的可靠性，比如盒体的铰链位置做了局部加厚处理，避免频繁开合导致的盒体连接处开裂，磁吸柱的嵌入深度达到3mm，不会因为长期使用出现磁吸件脱落的问题，烟斗的烟嘴衔接榫头做了1:50的锥度设计，插拔顺畅的同时能保证密封性能，吸烟时不会出现漏气的问题。
