便携折叠式金属国际跳棋套装结构设计

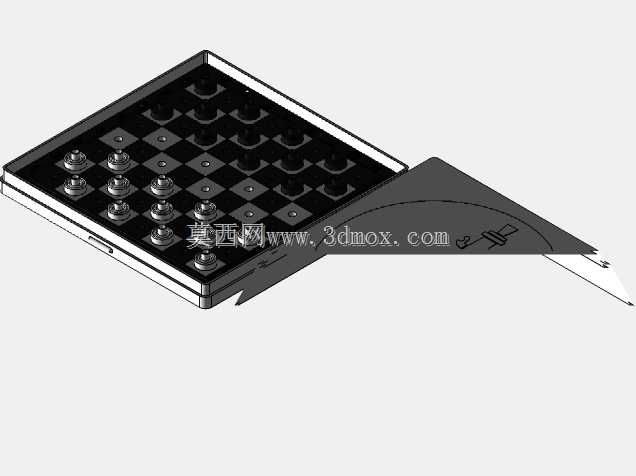

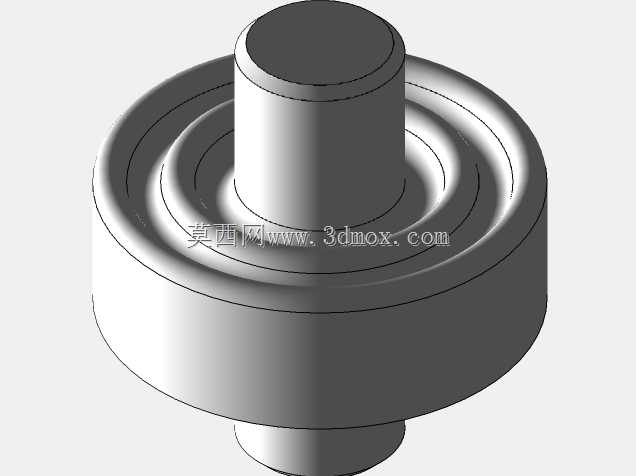

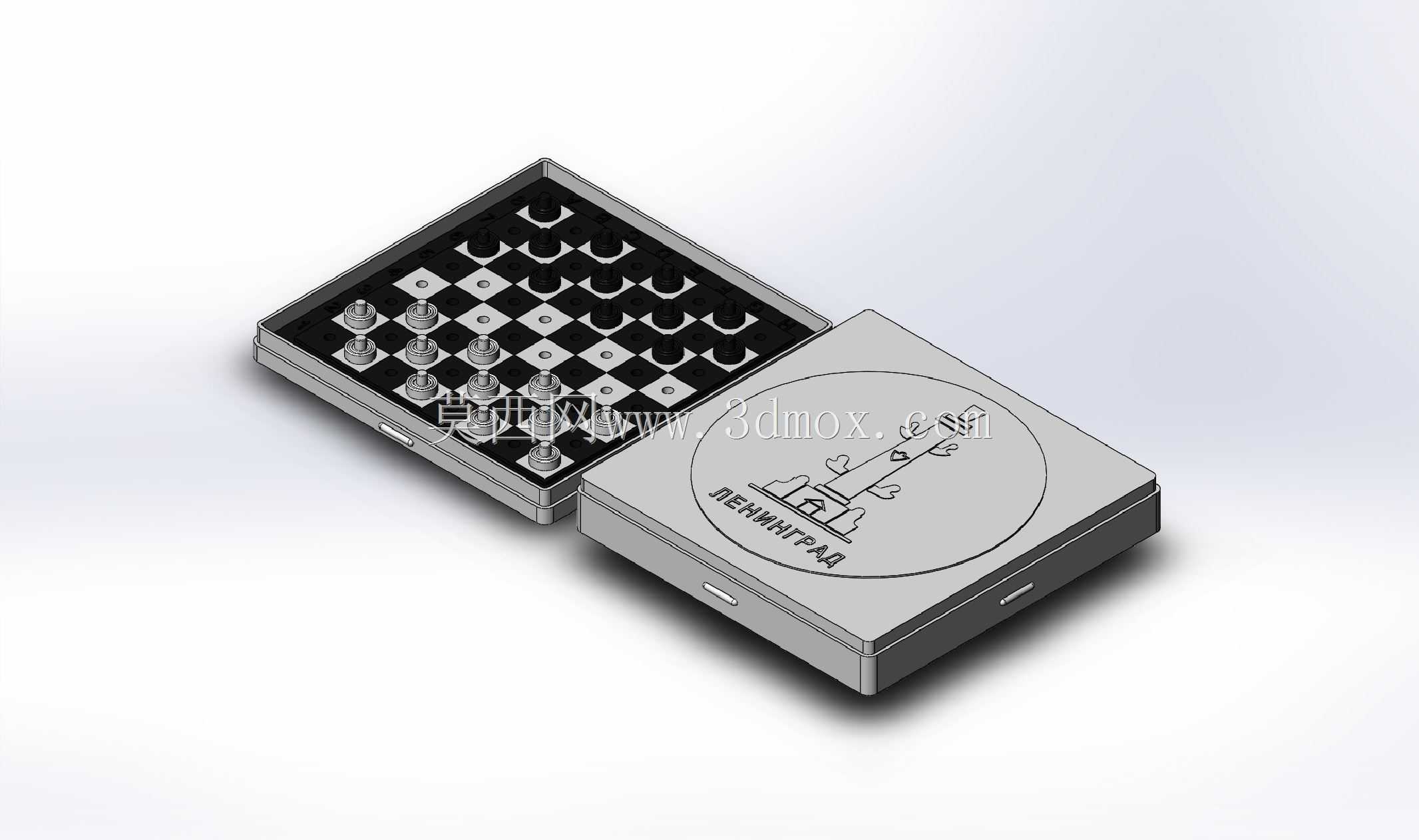

　　这套便携折叠棋具的结构设计，核心围绕户外出行、差旅间隙的休闲使用场景展开，区别于常规家用大尺寸棋盘的厚重设计，整体采用盒体一体化收纳思路，将棋盘、棋子全部整合在翻盖式金属方盒内部，无需额外配备收纳袋，闭合状态下可直接放入通勤包、外套口袋，不会出现棋子散落、棋盘弯折损坏的问题。从功能实现逻辑来看，盒盖翻开后内表面直接作为棋盘使用，棋盘格采用凹陷式定位结构，每个棋位都做了与棋子底部适配的浅凹坑，即便在移动的车厢、户外不平整的石面上摆放，棋子也不会轻易滑移错位，解决了便携棋具常见的放置稳定性差的痛点。棋子采用统一规格的金属短柱结构，底部做了微小的倒角处理，既方便手指捏取移动，放入棋位时也能依靠自重顺滑卡入定位凹坑，

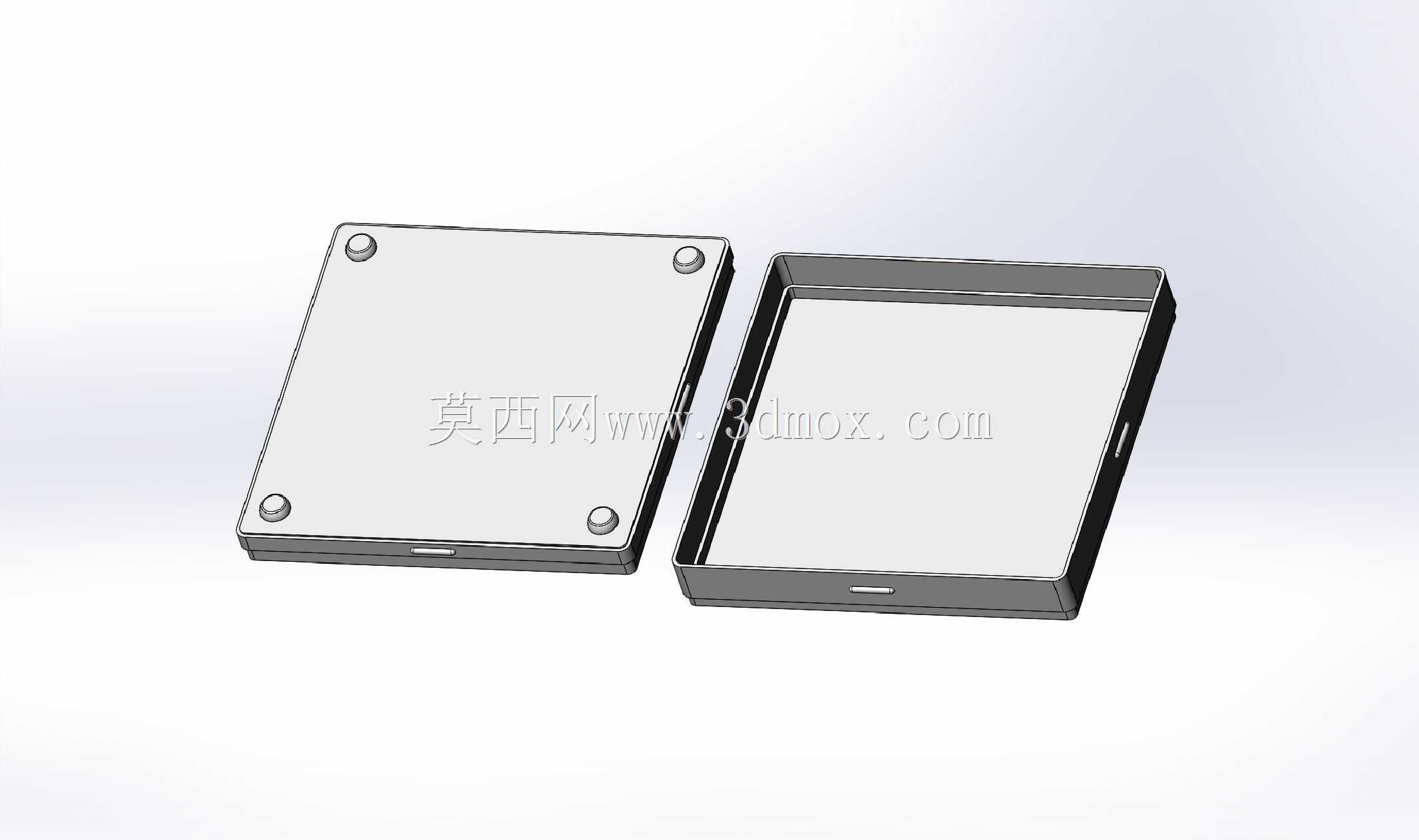

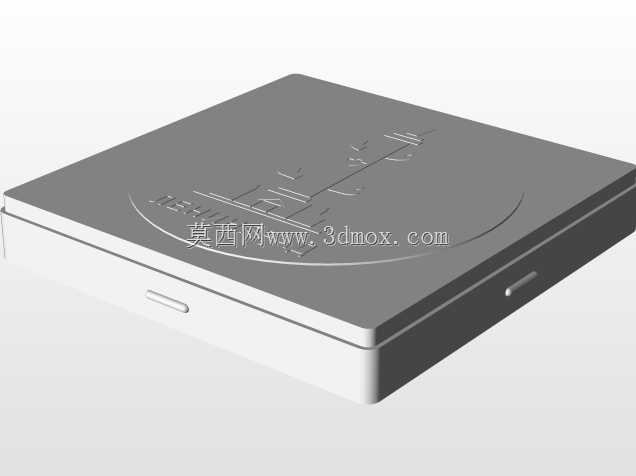

　　不需要额外的磁吸结构就可以实现基础的固定效果，同时避免了磁吸件长期使用消磁、吸附金属杂物的问题。设计过程中优先考虑了开合的手感与耐用性，盒体的铰接位置采用隐藏式一体转轴，没有外露的销钉或合页结构，反复开合不会出现松动、卡滞的问题，盒体闭合后的配合面做了0.1mm的错位止口，扣合后不会因为晃动产生异响，侧边预留的微小抠位方便使用者单手开启盒盖，不需要借助指甲或其他工具撬动。从尺寸边界来看，闭合状态下整体盒体厚度控制在18mm以内，长宽尺寸控制在100mm见方，整体重量控制在150g左右，既保证了金属材质的扎实手感，又不会因为过重增加携带负担，盒体外部的表面做了细磨砂纹理处理，手持时不容易打滑，日常放置也不容易留下指纹划痕。

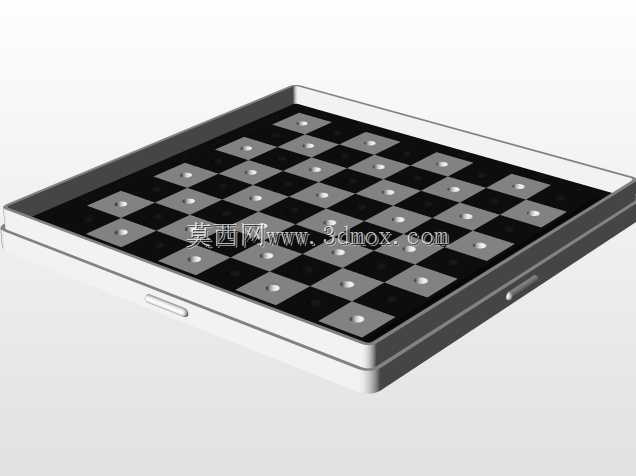

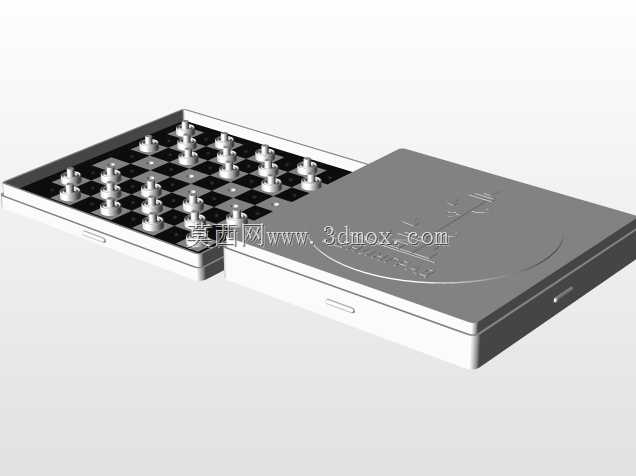

　　棋盘的格距按照棋子直径做了1.2倍的预留，相邻棋位之间的间距足够手指伸入操作，不会出现移动棋子时误碰相邻棋子的情况，棋盘表面的格纹采用蚀刻填充工艺，图案与盒体表面齐平，不会因为长期摩擦出现图案磨损脱落的问题，同时平整的表面也方便日常清洁，沾染污渍后直接用纸巾擦拭即可。收纳状态下所有棋子可以整齐排列在盒体内部的专用储位中，每个储位都做了独立的分隔，避免棋子在盒内晃动碰撞产生噪音，同时也防止棋子之间互相摩擦刮花表面，储位的深度略高于棋子高度，盒盖闭合后会压住棋子顶部，彻底避免运输携带过程中棋子从储位脱出的问题。这套结构设计没有采用多余的装饰性零件，所有结构特征都服务于便携、耐用、易用的核心需求，零件数量少，加工工艺适配常规的金属冲压、

　　蚀刻工艺，量产装配难度低，同时整体结构没有易损的薄壁、细杆结构，抗摔抗挤压能力强，适合作为日常随身携带的休闲用品，也可以作为小尺寸文创周边的结构参考，其一体化收纳的设计思路同样可以迁移到其他小型便携桌游、随身工具套装的结构设计中，在有限的体积内实现功能整合与可靠收纳的平衡。
