П.А标识方形手柄橡胶印章结构设计

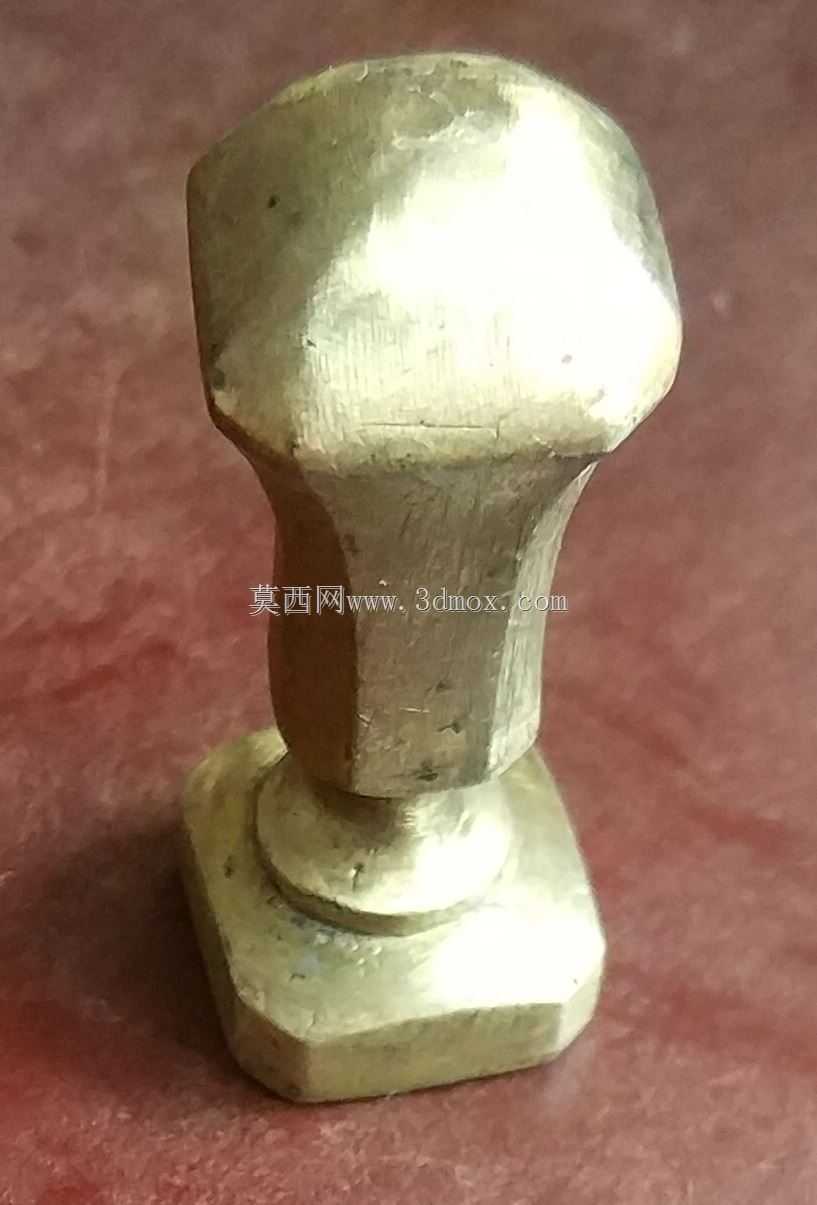

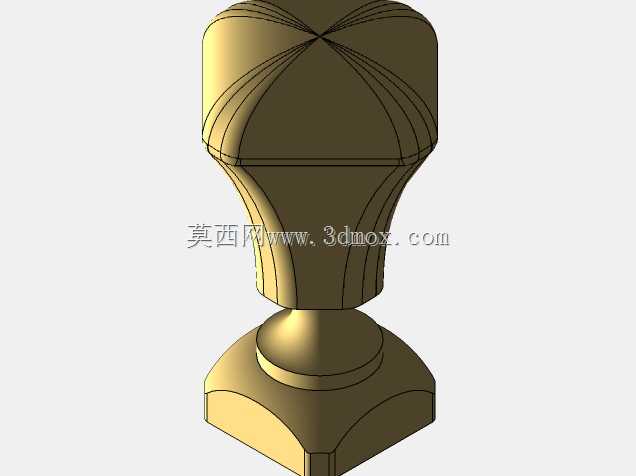

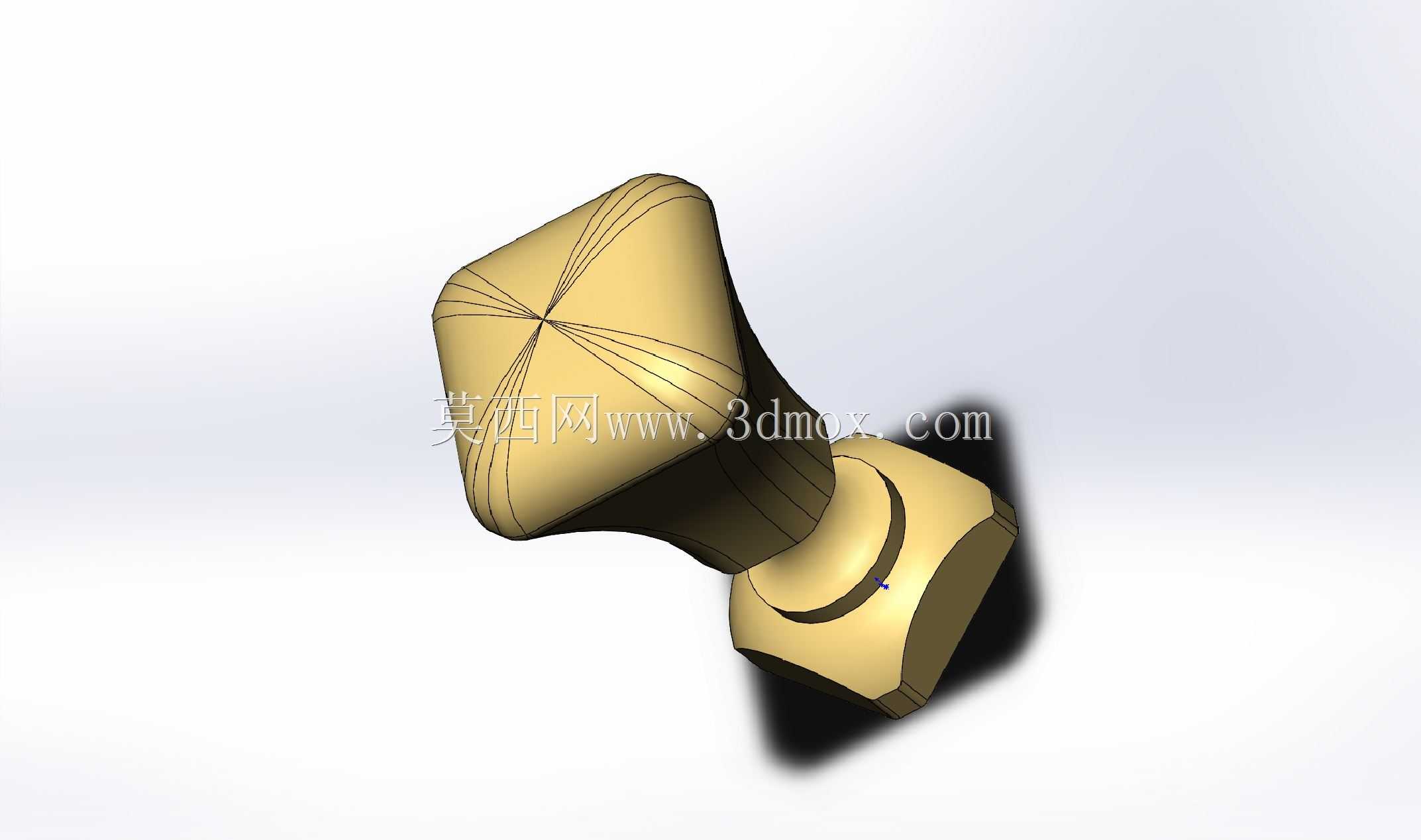

　　这款手压式橡胶印章的结构设计，首先围绕日常办公、文创手作、标识核验等高频使用场景展开，核心是解决手持施力均匀、印面贴合稳定、长期握持不易疲劳的实际使用需求。从结构拆分来看，整体分为握持手柄、过渡连接段、印面固定座三个核心部分，没有多余的冗余结构，完全围绕手压盖印的动作逻辑做形态适配。握持段采用上宽下窄的收腰式曲面造型，截面为带圆角的类梯形，边缘全部做R2以上的圆角过渡，避免棱角硌手，成年人单手握持时，掌心与手柄曲面的贴合面积能达到70%以上，盖印时垂直向下施力的过程中，力的传导路径从掌心沿手柄中轴线直接传递到印面，不会出现偏载导致的印面一侧漏墨、印记模糊问题。过渡连接段做了圆弧收颈的结构设计，直径比握持段下端缩小12mm左右，

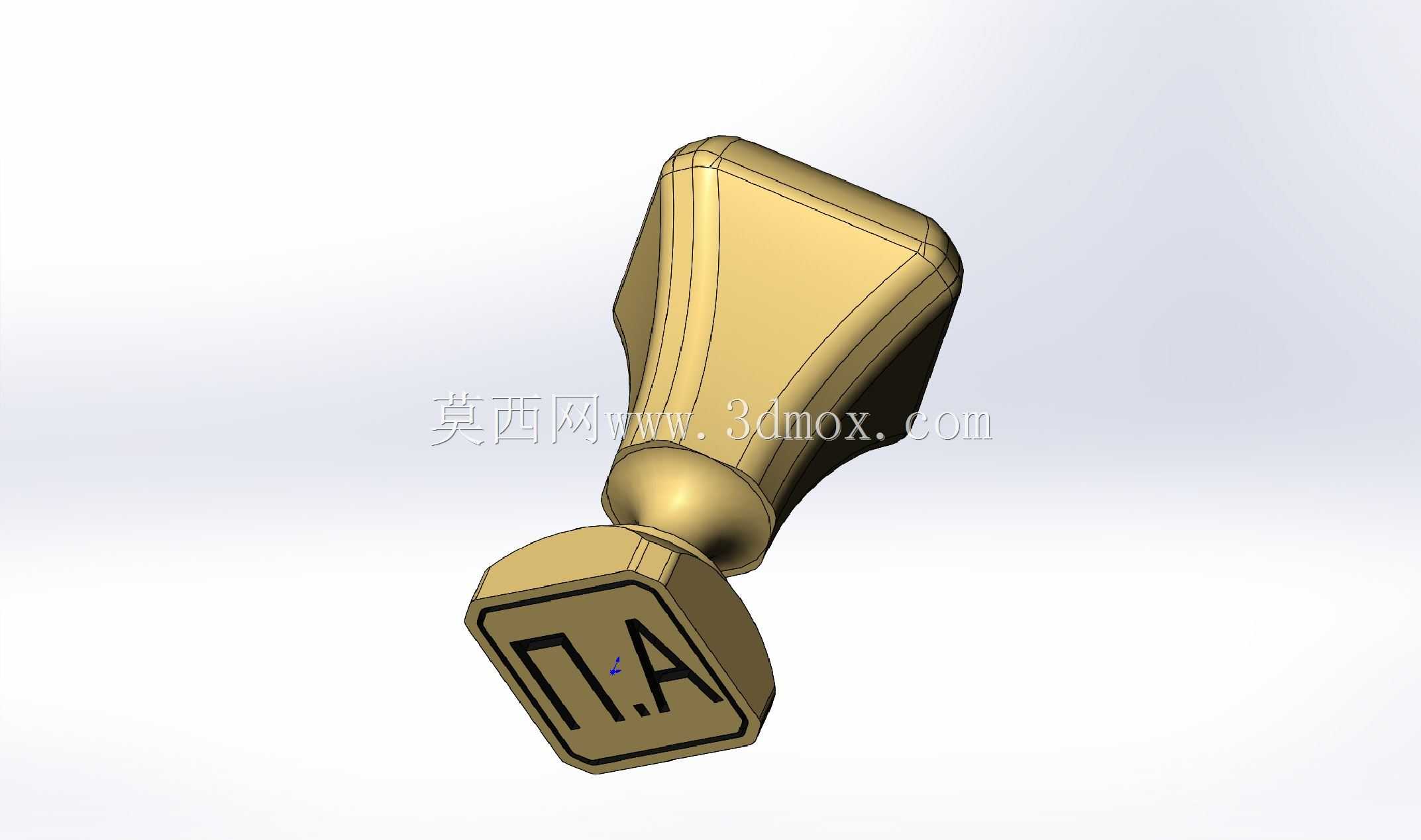

　　既可以在视觉上区分握持区与印面区，也能在手持时给手指提供一个自然的卡位，挪动印章或者调整盖印位置时，手指捏在收颈位置就能轻松调整角度，不需要整个手掌握紧调整，提升小范围对位的操作精度。印面固定座采用方形结构，和印面的方形轮廓完全匹配，固定座边缘做了1.5mm的凸台限位，橡胶印垫嵌入凸台内部后，通过背胶或者压圈就能完成固定，不会在盖印过程中出现印垫移位、转动的问题，印面雕刻的П.А标识深度控制在1.2mm，盖印时印油的填充量刚好能保证印记线条清晰，不会因为雕刻过深导致积墨晕染，也不会因为雕刻过浅导致印记缺边断划。从安装边界来看，整个印章的总高度控制在90mm，印面的方形尺寸为30mm×30mm，握持段最宽处为35mm，

　　整体尺寸适配常规的印章收纳盒、印台尺寸，放置在办公桌抽屉或者文具收纳格中不会占用过多空间，也不会因为尺寸过大导致便携性下降。设计过程中特意做了壁厚的均匀化处理，整个实体结构的壁厚保持在4-5mm之间，如果采用塑料注塑加工的话，不会出现壁厚不均导致的缩痕、翘曲问题，如果采用金属压铸或者木质加工的话，也能保证材料去除量均匀，加工时的走刀路径更顺畅，不需要做额外的补正加工。手柄表面没有做额外的防滑纹路，因为曲面造型本身已经能提供足够的握持摩擦力，光滑的曲面也更容易清洁，盖印过程中沾到的印油用纸巾就能直接擦拭干净，不会在纹路缝隙里残留印油导致脏污。在实际使用场景中，不管是日常办公的文件核验标识、文创手作的图案压印，还是游戏道具、

　　场景布置的仿真摆件，这个结构都能适配，手压的施力方式不需要额外的辅助工具，单次盖印的施力只需要15-20N，即使是长时间连续盖印，手腕也不会出现明显的酸痛感。印面的固定结构做了通用化设计，只要是相同尺寸的橡胶印垫，都可以替换安装，不需要更换整个手柄，降低了后续的使用成本，固定座的平面度公差控制在0.05mm以内，保证印面安装后和基准平面完全平行，盖印时整个印面能同时接触纸面，不会出现局部压力不足导致的印记深浅不一问题。整个模型的曲面过渡全部采用G2连续，没有尖锐的棱角或者突变的曲面，不管是做3D打印手板验证，还是开模批量生产，都不会出现结构应力集中的问题，长期使用过程中，手柄和连接段的衔接位置不会因为反复施力出现断裂风险。
