卡通风格Q版黄色潜水艇三维设计作品

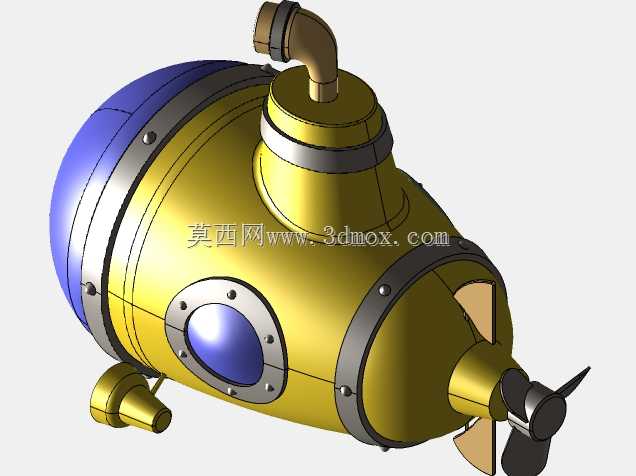

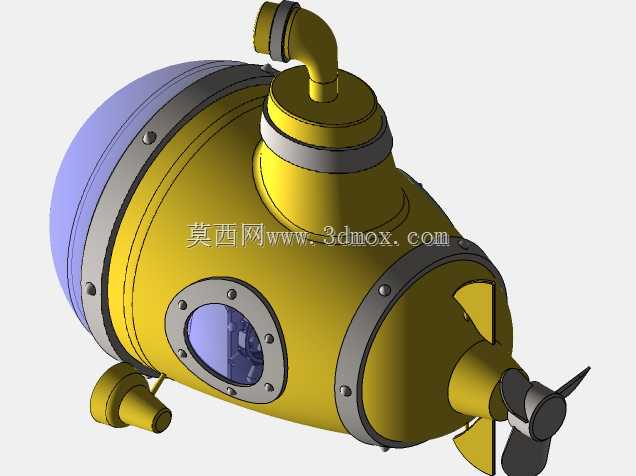

　　这款Q版潜水艇的设计，最初是面向儿童科普展项互动、低龄向动画内容制作、文创周边衍生开发场景打造的，和常规工程类潜水艇的设计逻辑完全不同，在做结构拆解的时候，首先要平衡卡通造型的辨识度和基础功能逻辑的合理性，不能为了可爱完全违背潜水艇的基本构造常识，不然在做动画绑定或者实体玩具开模的时候会出现逻辑硬伤。整体造型把常规潜水艇的水滴形耐压舱做了夸张化的球形处理，前部观察舱采用大弧度的紫色透明罩设计，这个部分在实际落地为互动展项的时候，可以内置显示屏播放水下拍摄的科普素材，罩体边缘做了一圈带螺栓凸点的金属压圈结构，既还原了真实潜水艇观察窗的密封固定逻辑，也通过银灰色金属质感和明黄色主体舱体形成强烈的色彩对比，强化视觉辨识度。

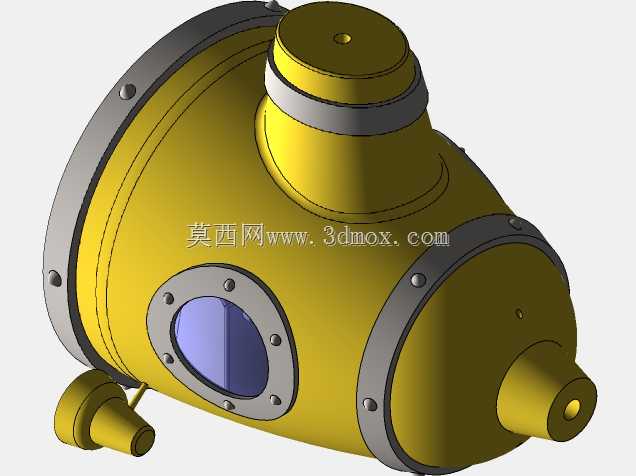

　　舱体顶部的通气管结构做了缩短加粗的处理，没有沿用真实潜艇通气管的细长伸缩结构，避免Q版造型出现过于纤细的部件导致整体比例失衡，通气管和主舱体的连接位置加了一圈银色箍带结构，既做了视觉上的结构分区，也为后续如果做可拆分的玩具结构预留了装配定位的参考。主舱体侧面设置了圆形侧舷窗，同样采用带螺栓固定点的压圈结构，和前部观察窗的设计语言保持统一，不会出现造型元素杂乱的问题。舱体尾部的稳定翼做了圆角处理，没有使用真实潜艇尾翼的尖锐切角，避免在作为儿童玩具落地时出现划伤风险，尾部的螺旋桨采用单轴四叶的简化结构，转动轴的位置做了凸起的轴套结构，不管是做三维动画的转动绑定，还是实体玩具的转轴装配，都有明确的结构参考。

　　舱体前部下方还设置了一个小型的探照灯结构，灯头做了内凹的透明件设计，和整体的卡通圆润风格保持统一，没有出现突兀的棱角结构。在做三维建模的时候，所有的外轮廓边都做了R2-R5不等的圆角处理，完全规避尖锐棱边，这一点是针对儿童使用场景做的专项设计，同时圆角处理在做渲染的时候也能形成更柔和的光影过渡，更贴合卡通内容的视觉调性。尺寸设计上，整体长宽高比例控制在3:2:2.5左右，没有做过长的艇身设计，保证Q版造型的敦实感，所有外凸部件比如通气管、螺旋桨、稳定翼的外伸长度都控制在主体舱体直径的1/5以内，避免出现易断裂的薄弱结构，如果后续要做3D打印的实体样件，这个比例的结构不需要额外加支撑就能完成打印，装配公差可以控制在0.2mm以内，

　　各个部件的拼接位置都做了隐藏式的止口设计，不会在外观面露出拼接缝隙。从应用场景拓展来说，这个模型除了用于动画内容制作、科普展项之外，调整壁厚参数之后还可以直接作为搪胶玩具的开模参考，把观察窗、探照灯的位置做成发光模块的安装位，内置纽扣电池就能实现发光效果，通气管的位置可以预留挂绳孔，做成钥匙扣、书包挂饰类的文创周边。在结构校验的时候，特意把整个艇体的重心设置在主舱体中下部，不管是做水中漂浮的玩具还是桌面摆件，都不会出现侧翻的问题，螺旋桨的转动中心和艇体的中心轴线完全重合，转动的时候不会出现偏心抖动的问题，侧舷窗和前部观察窗的压圈螺栓数量做了统一的偶数排布，符合常规机械结构的固定逻辑，不会出现视觉上的违和感。和常规写实潜水艇模型不同，这个设计没有设置复杂的舵机、水舱、导弹发射口等军用或工程潜艇的结构，所有的结构元素都服务于卡通造型的辨识度和基础功能的合理性，在保证大众一眼就能识别出是潜水艇的前提下，尽可能简化冗余结构，降低后续不同场景落地的改造成本，比如做IP衍生的时候，可以直接在舱体表面加印不同的图案标识，不需要调整基础结构就能适配不同的主题风格。
