轻木材质RC遥控飞机机身结构设计

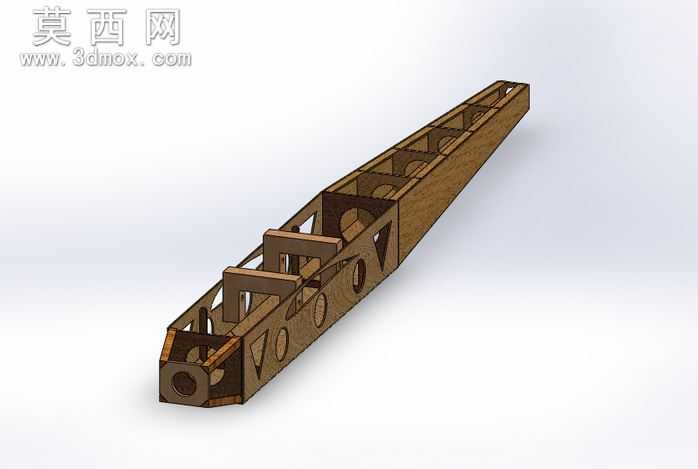

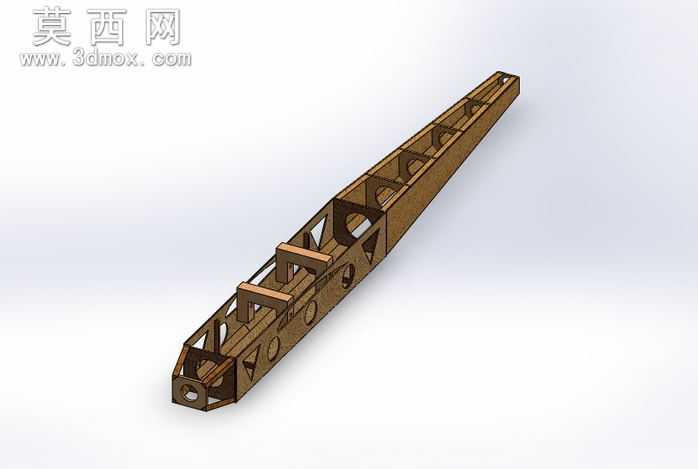

本作品为RC遥控飞机的机身主体结构，采用三维建模软件完成全参数化设计，整体围绕航模飞行的轻量化、结构强度需求展开设计。建模过程中首先确定机身的流线型长锥外形基准，以保证飞行过程中的气动性能，整体机身从机头到机尾呈现平滑收窄的锥度，匹配常规固定翼航模的气动布局要求。结构设计上采用桁架式镂空框架方案，摒弃实心机身的冗余重量，沿机身长度方向布置多道横向支撑肋，同时在纵向设置连续的承力梁结构，各支撑结构之间通过镂空减重孔设计，在保证结构抗扭、抗弯强度的前提下，最大限度降低机身整体重量，适配轻木材质的加工与使用特性。材质设定阶段针对轻木材料的物理属性完成参数配置，渲染时还原轻木的天然浅棕木质纹理，呈现出激光切割拼装类轻木航模的真实质感，各拼接卡位、安装孔位都在建模阶段完成精准定位，机头位置预留动力系统安装孔位，机身中段预留机翼、起落架的安装卡位，机尾位置预留尾翼组件的安装接口，所有结构的连接位置都做了适配轻木粘接的接触面设计，保证拼装后的结构稳定性。设计思路上充分考虑轻木材料易加工、比重轻、强度适中的特点，所有框架杆件的厚度、支撑肋的间距都经过受力合理性推演，避免飞行过程中出现结构形变，同时镂空的桁架结构也能减少飞行过程中的风阻影响，内部预留的走线空间可以方便航模电调、接收机、舵机线路的布设，整体结构兼顾了组装便利性、结构可靠性与飞行性能需求，可直接用于轻木材质RC航模的切割加工与组装制作，建模过程中对所有装配公差做了合理预留，保证各部件拼装时的契合度，渲染输出的效果图清晰呈现了机身的结构细节与材质特征，直观展示出该款RC机身的设计特点与结构优势。
