轻型飞机翼肋结构三维渲染设计作品

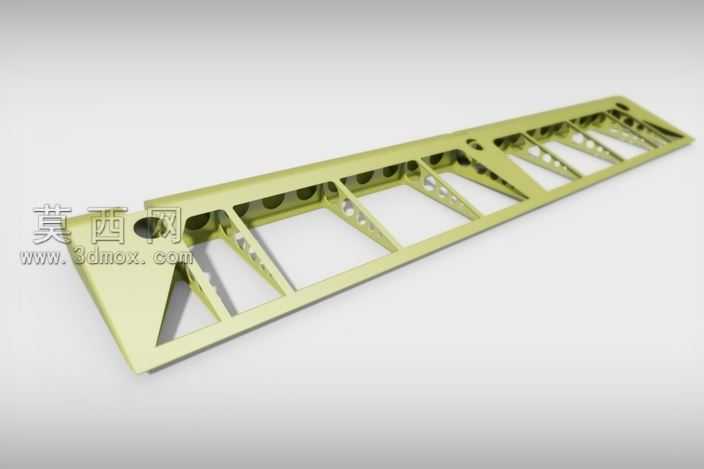

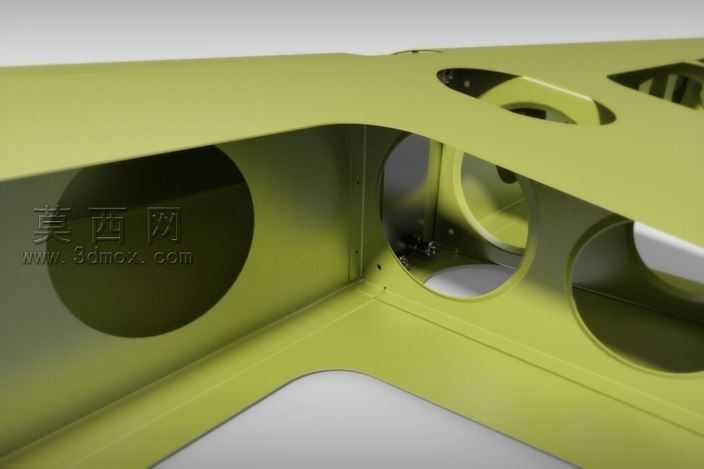

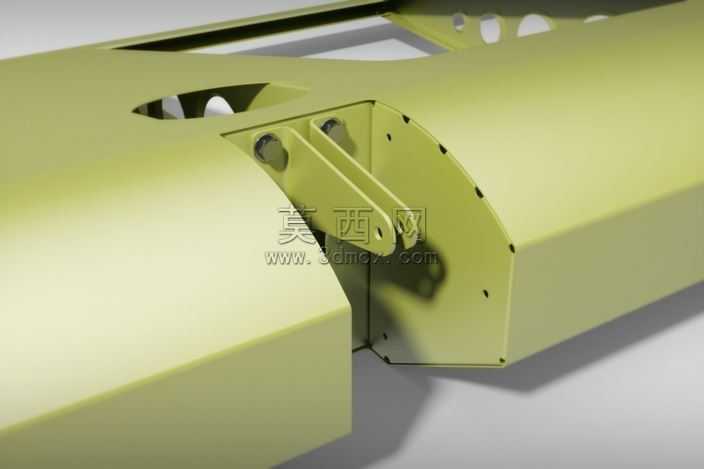

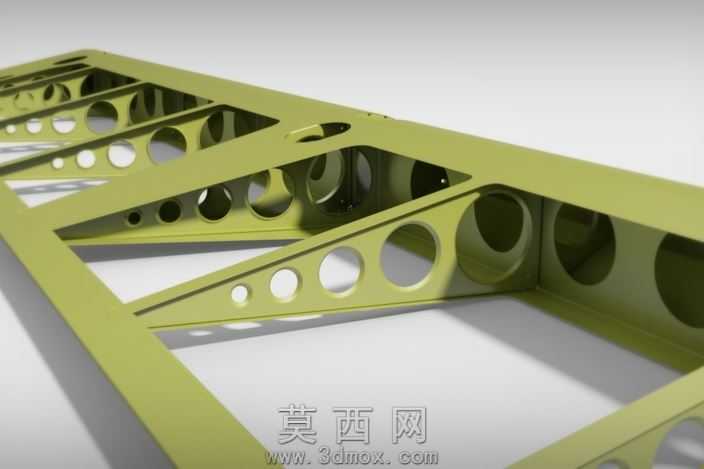

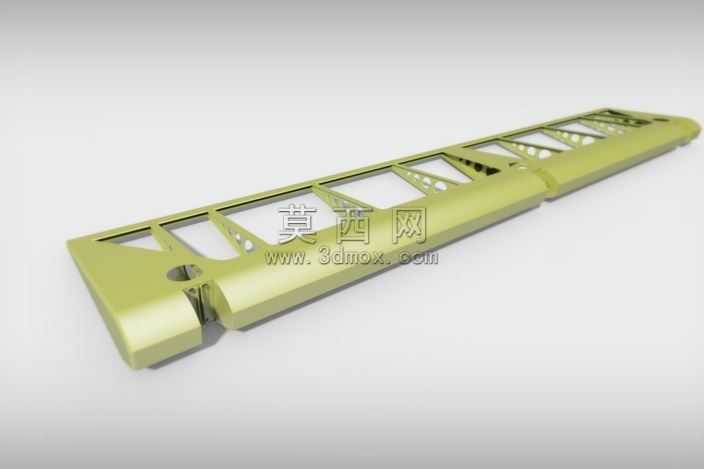

本作品为轻型飞机翼肋结构的三维建模渲染成果，建模阶段以真实航空翼肋的受力逻辑为核心依据，先通过草图绘制勾勒翼肋的整体外轮廓，严格匹配轻型飞机机翼的翼型曲线走向，保证构件与机翼蒙皮的贴合度符合航空装配的基础要求。结构设计上采用航空领域经典的桁架式镂空构型，在主承力梁的连接区域保留完整的实体结构，保障与机翼主梁连接时的结构强度，非承力区域则通过规律排布的圆形、异形减重孔实现轻量化设计，不同孔径的减重孔根据区域受力大小梯度设置，受力较大的靠近主梁区域孔径更小、筋条宽度更宽，受力较小的翼梢区域孔径更大、筋条布局更疏，在保证整体结构刚性的前提下最大限度降低构件自重，契合轻型飞机的减重设计需求。筋条的转角位置全部做了圆角过渡处理，避免应力集中问题，符合航空结构件的设计规范。材质设置阶段选用航空铝合金常用的阳极氧化军绿色涂层材质，调整材质的粗糙度、金属度参数，还原航空铝件表面略带磨砂的金属质感，同时在构件边缘添加细微的倒角高光，强化金属构件的真实触感。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，打出构件的主体明暗关系，突出筋条与减重孔的立体层次，辅光源从另一侧补光，消除暗部的死黑区域，保留结构细节，顶部添加轮廓光勾勒构件的边缘轮廓，让整体结构的边界更清晰，背景选用浅灰色渐变背景，避免多余元素干扰结构展示，渲染输出的效果图清晰呈现了翼肋的镂空结构、筋条走向、减重孔排布逻辑，完整还原了航空结构件兼顾强度与轻量化的设计特点，直观展现了该翼肋构件的结构形态与设计细节。
