长柄夹持式垃圾捡拾拾取器结构设计

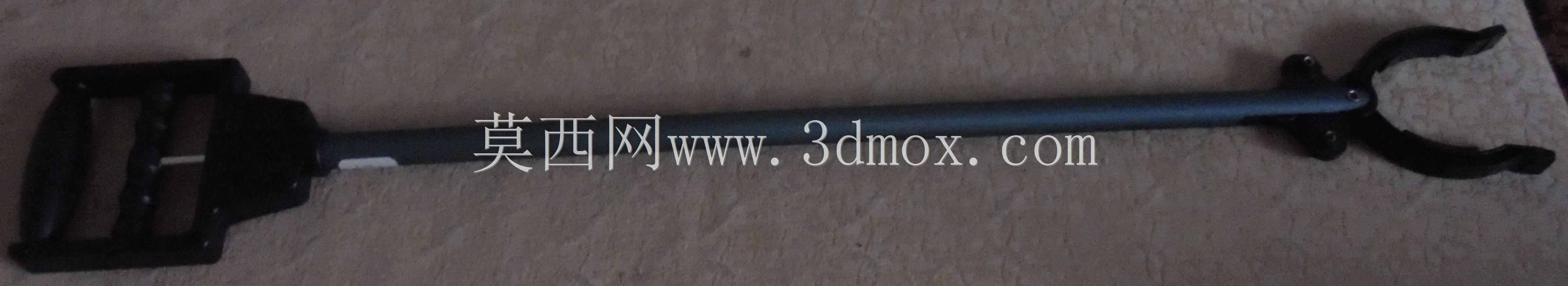

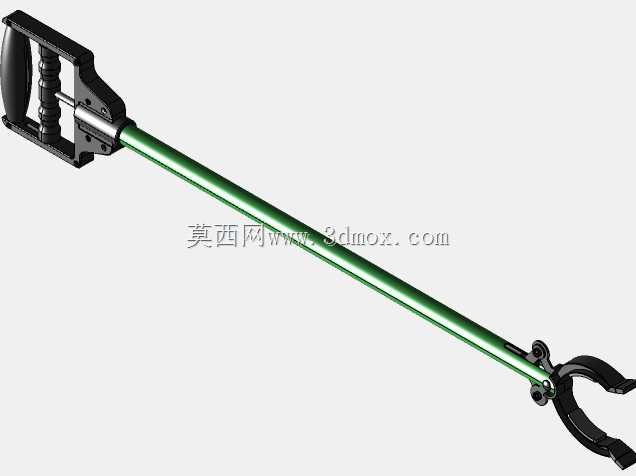

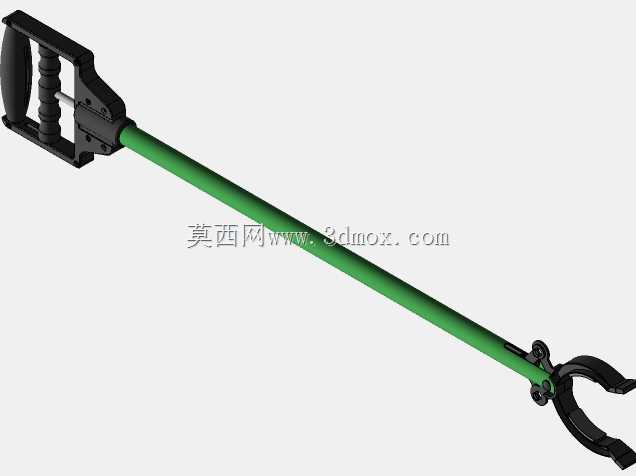

　　这款手动长柄拾取工具的结构设计，核心围绕无需弯腰即可完成地面、窄缝、高处零散物件拾取的作业需求展开，在环卫保洁、车间零散零件捡拾、家庭高处取物、户外垃圾清理等场景中都有极高的使用频次。从结构组成来看，整体分为握持操作端、长杆传力段、末端夹持执行端三个核心部分，握持端采用D型框式把手结构，把手内侧设置多道防滑指槽，操作时手掌可完全贴合把手框体，四指扣压活动扳机即可带动内部传力结构完成夹爪开合，把手外侧的硬质护边可避免操作时手部与周边障碍物磕碰，长时间握持作业也不易出现打滑、硌手的问题。长杆段采用等径直杆结构，杆体表面做防滑耐磨涂层处理，杆长设计充分考虑成年人站立操作的舒适高度，操作时无需大幅弯腰或踮脚，

　　即可覆盖地面到成年人肩部高度的拾取范围，杆体内部穿置传力拉杆，拉杆与杆体内壁设置限位导向结构，避免传力过程中拉杆出现偏摆、卡滞，保证扳机扣压力度可以顺畅传递到末端夹爪。末端夹爪采用对开式圆弧抱合结构，爪体内侧设置多道凸起防滑齿，拾取表面光滑的塑料瓶、玻璃碎片、金属零件时，可提供足够的静摩擦力避免物件滑落，夹爪的开合角度经过反复校核，最大张开状态可容纳直径120mm以内的物件，闭合状态下爪尖对齐精度控制在1mm以内，可顺利夹起薄纸片、细铁丝这类细小物件，夹爪与长杆的连接位置设置转动销轴，销轴处加装耐磨衬套，反复开合作业也不会出现松旷、错位问题。设计过程中重点平衡了操作力度与夹持力的匹配关系，通过传力杠杆比的优化，

　　成年人单指施加15N左右的扣压力，即可在夹爪位置输出不低于40N的加持力，既可以保证拾取重量1kg以内的常规物件时不会脱落，也不会因为扣压力度过大造成长时间操作的手部疲劳。夹爪的外形做了圆弧过渡处理，没有尖锐外凸棱角，拾取过程中不会刮蹭地面、墙面，也不会划伤被拾取的物件表面，针对环卫作业中常见的不规则形状垃圾，夹爪的弧形轮廓可以自适应贴合瓶类、袋类、纸壳类物件的外形，相比平口夹爪的拾取适配范围更广。长杆与握持端、夹爪端的连接位置都设置了防松紧固结构，日常使用中不会出现杆体转动、连接处松动的问题，整体结构没有复杂的电控、液压组件，纯机械传力的结构可靠性更高，在潮湿、多尘的户外作业环境下也能稳定工作，不需要频繁维护保养。从安装边界来看，

　　整器为一体化装配完成的成品结构，不需要额外搭配其他配件即可直接使用，存放时可倚靠墙面放置，也可悬挂在置物架上，占用的存放空间不足0.1立方米，适合环卫站点、生产车间、家庭储物间等多种场所常备使用。针对不同的使用场景，夹爪部分的结构也预留了拓展空间，可根据拾取需求更换带磁吸功能的爪头、带软胶垫的防滑爪头，拓展拾取铁钉、玻璃器皿等特殊物件的能力，握持端的扳机行程也做了冗余设计，即便长期使用出现轻微磨损，也不会影响夹爪的闭合到位精度。
