伊顿FRX4手摇应急便携收音机结构设计

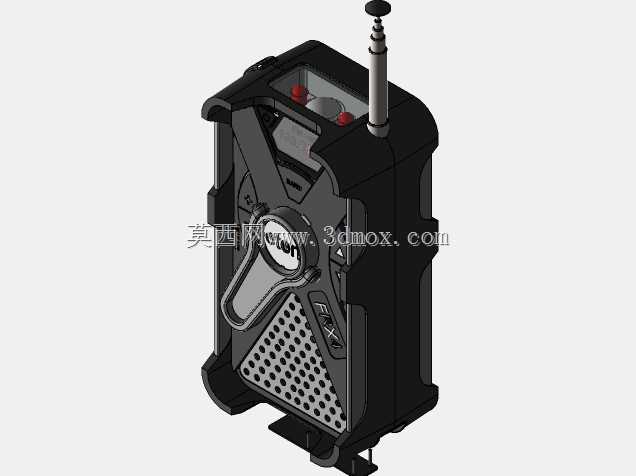

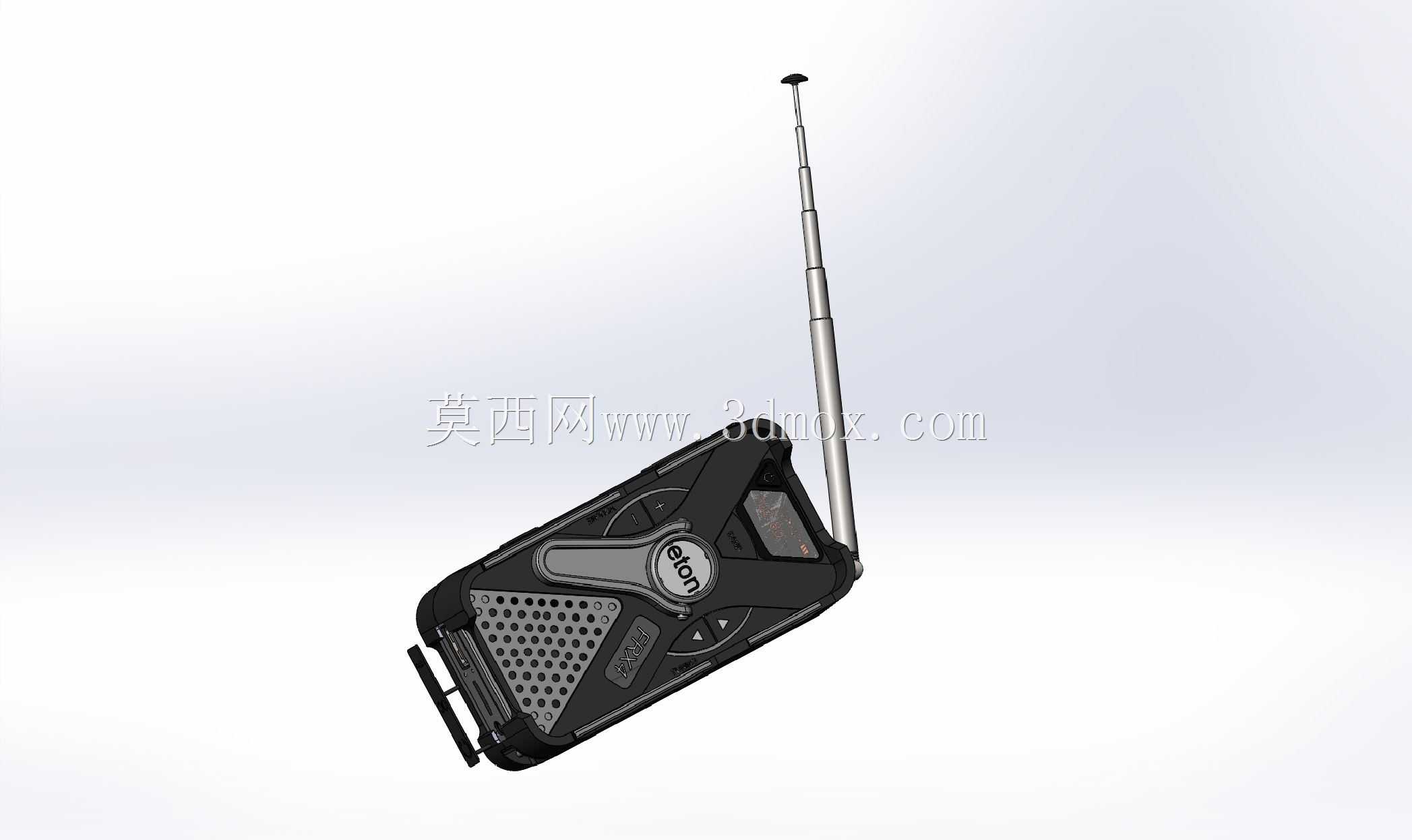

　　这款手摇应急收音机的结构设计，核心围绕户外应急、灾备使用的极端场景展开，区别于普通民用消费级收音机，其结构冗余度、抗损性能都做了针对性强化。从整机外形来看，整体采用带棱角的多边形包裹结构，边角全部做了加厚橡胶包边处理，整机握持时的贴合度经过反复调整，单手握持时手指刚好能落在侧边的防滑纹理区域，即便戴薄劳保手套操作也不会出现滑脱问题。外露的伸缩天线采用多节铜质镀镍结构，根部做了双重阻尼转轴设计，既可以360度调整接收角度，也能在受到侧向撞击时自动弯折卸力，避免天线根部断裂，完全收缩后天线整体藏入机身侧边的预留凹槽内，不会突出机身轮廓，收纳状态下不会被外物勾挂。

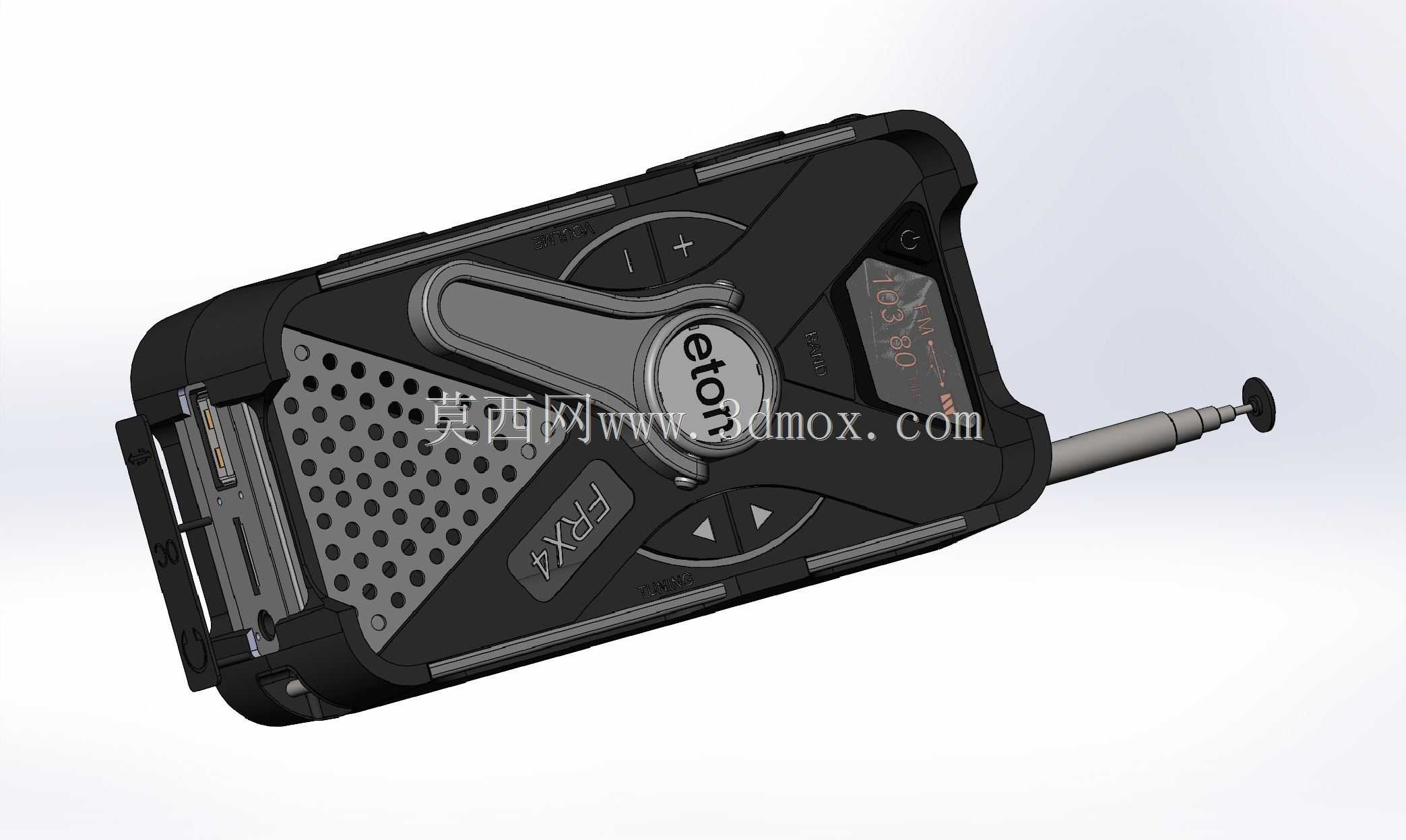

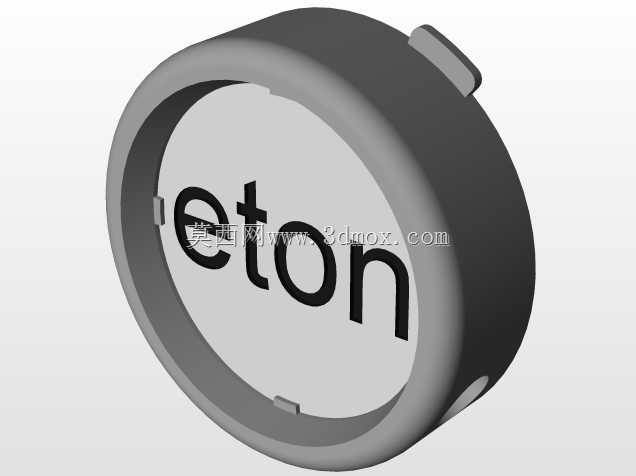

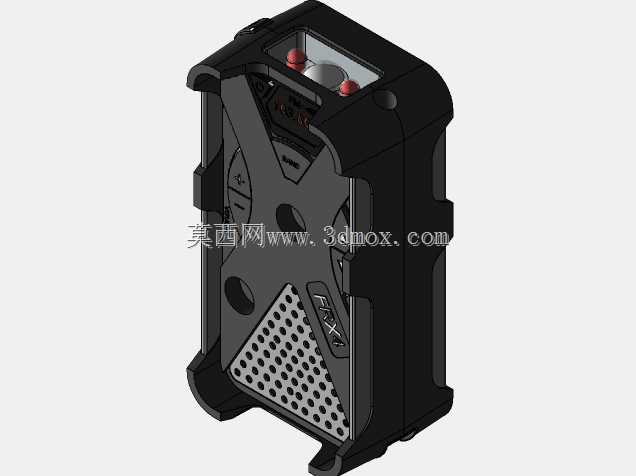

　　机身正面的手摇摇柄采用内嵌式折叠结构，闲置状态下摇柄完全贴合机身正面的凹陷区域，摇柄表面做了颗粒状防滑纹理，展开后摇臂的转动半径经过测算，成年人单手握持机身时，另一只手转动摇柄的施力角度刚好处于手臂舒适发力区间，手摇发电的传动齿轮组全部藏在机身内部的密封仓内，齿轮采用POM材质，传动比设置兼顾手摇转速与发电效率，每分钟120转的手摇转速下即可满足收音模块的供电需求，同时多余电量可以汇入内置储能模块，为外接小型数码设备应急补能。正面的操作按键全部采用大尺寸凸起设计，按键边缘做了圆弧导角，按键下方的硅胶密封垫直接与机身中框压合，实现IPX4级别的防泼溅能力，日常户外使用时遇到降雨、泼溅都不会导致内部电路短路。

　　出声区域采用下沉式穿孔网板设计，网板厚度1.2mm，穿孔率控制在32%，既保证出声通透度，也能避免大颗粒砂石、杂物直接进入机身内部损坏扬声器，网板与机身中框采用超声波焊接固定，没有外露的固定螺丝，进一步提升整体密封性能。机身侧边预留了多功能接口仓，接口仓外带橡胶密封塞，塞子与机身通过软胶连接带一体成型，避免密封塞丢失，仓内集成了充电输入、对外供电、耳机输出三类接口，满足不同场景的使用需求。

　　从结构设计思路来看，这款产品没有追求轻薄化的消费级设计取向，反而刻意做了机身壁厚的冗余，中框采用ABS加玻纤的混合材质，抗冲击强度比普通ABS材质提升40%以上，1.2米高度自由跌落至水泥地面时，内部的电路板、收音模块、储能电池都不会出现移位或损坏。整机的装配全部采用隐藏式卡扣加少量内六角螺丝固定，螺丝全部藏在机身背面的防滑脚垫下方，外观面没有外露的固定件，既提升整体外观的完整性，也避免日常使用中螺丝被异物剐蹭松动。

　　尺寸边界方面，整机长度控制在160mm以内，宽度75mm，厚度32mm，刚好可以放入常规户外冲锋衣的大号口袋或者腰包的侧袋内，整机含内置电池的重量控制在280g左右，长时间随身携带不会产生明显的负重感。机身背面设计了可折叠的支撑脚，展开后可以将整机以45度角支撑在平面上，解放双手，适合在临时营地、应急避难场所长时间放置使用，支撑脚的转轴处做了阻尼限位，调整角度时可以在任意角度停住，不会出现自动回落的问题。

　　收音模块的布局上，调谐旋钮、音量调节按键、频段切换开关全部集中在正面摇柄的上方区域，操作时不需要调整握持姿势，拇指就可以完成所有常用操作，频率显示窗采用加厚亚克力面板，表面做了防刮硬化处理，显示窗下方的电路板做了缓震泡棉铺垫，即便受到正面冲击，显示面板也不会直接碎裂。手摇结构的转动部件处添加了长效润滑脂，满足上千次反复展开、转动的使用需求，不会出现卡滞、异响的问题，储能电池仓采用独立密封设计，即便机身其他区域出现轻微渗水，电池仓的密封结构也能避免电池短路漏液，提升长期存放的可靠性。
