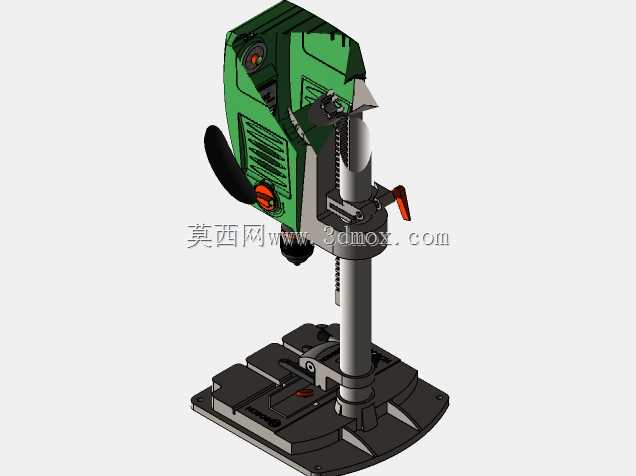

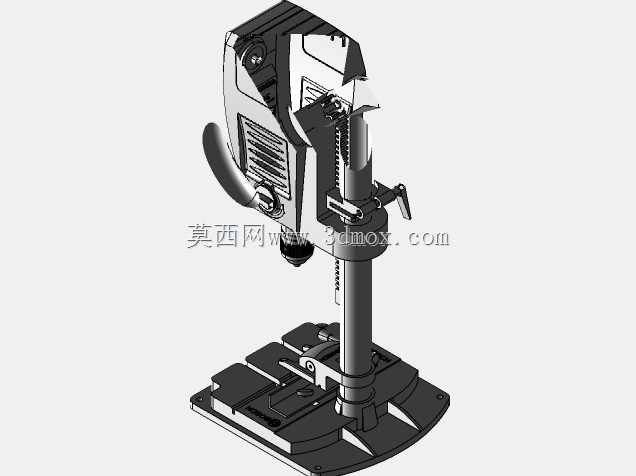

博世PBD40系列台式钻床结构设计

　　这款台式钻床的三维结构完整还原了量产级台钻的所有核心功能部件，从底座的安装定位结构到机头的进给操作机构，每一处细节都对应实际加工场景的使用需求。在小型五金加工、维修工坊、教学实训场景中，这类台式钻床承担着小尺寸工件的钻孔、扩孔、铰孔作业，相比手持电钻，其固定的立柱导向结构能保证钻孔的垂直度与位置精度，避免手持作业的抖动偏差，适合对孔位精度有要求的小件加工，比如五金零件的安装孔加工、模型制作的精密钻孔、电子元器件的安装位加工等场景。

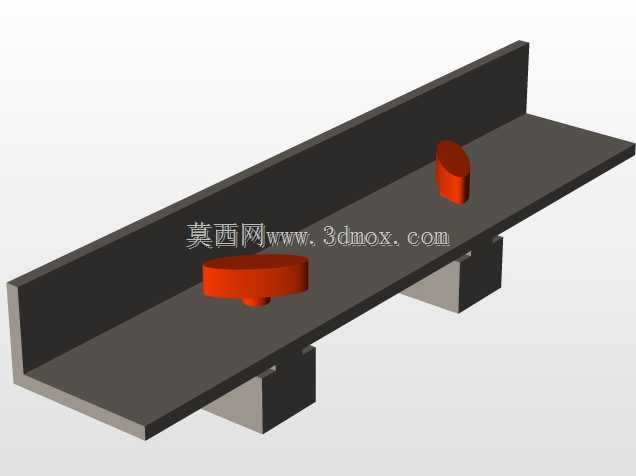

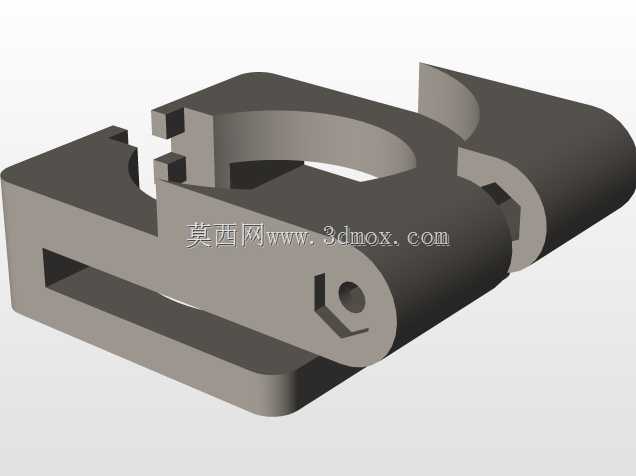

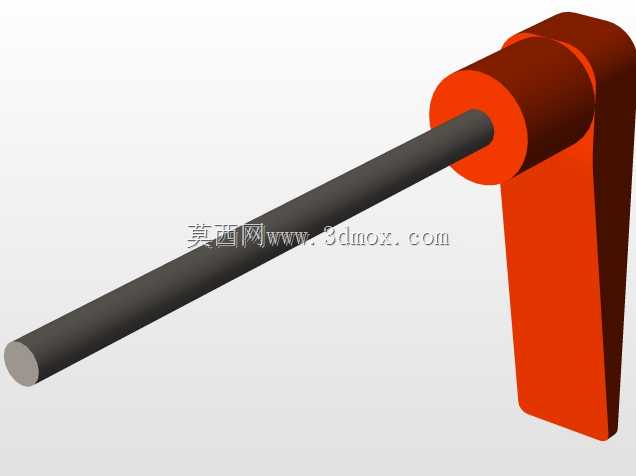

　　从结构设计逻辑来看，底座采用厚重的铸铁式结构设计，宽大的底部接触面能保证设备放置的稳定性，底座上预留的T型槽结构用于安装平口钳、工件定位夹具，可适配不同外形的工件装夹需求，底座的安装边界尺寸经过优化，既保证足够的支撑面积避免钻孔时机身晃动，又不会占用过多的工作台面空间，适合放置在常规的钳工工作台面上使用。立柱部分采用圆柱形导向结构，表面做了硬化处理，机头部分可沿着立柱上下调整高度，适配不同高度的工件加工需求，调整到位后通过锁紧机构固定机头位置，保证加工时机头不会出现位移。

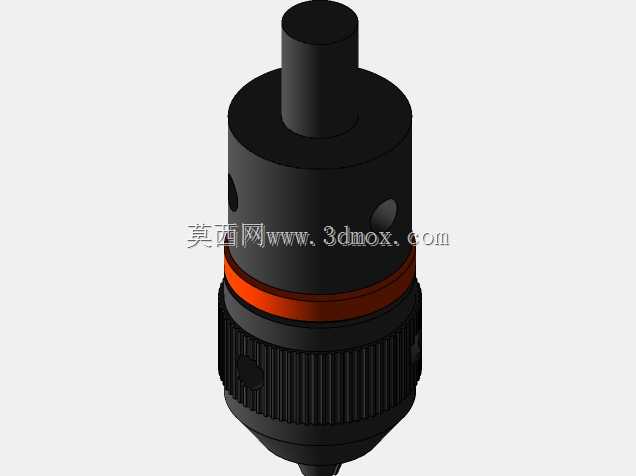

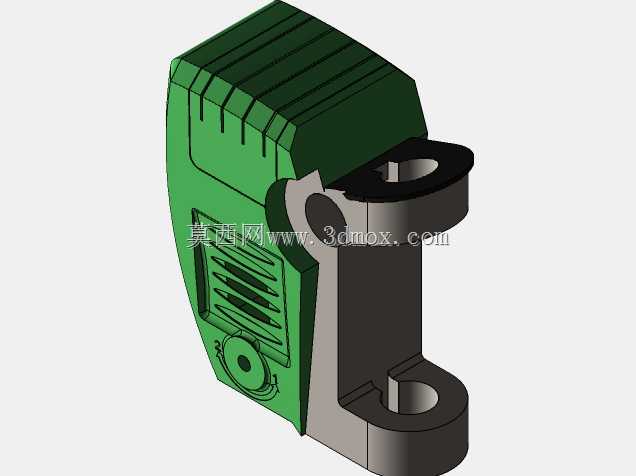

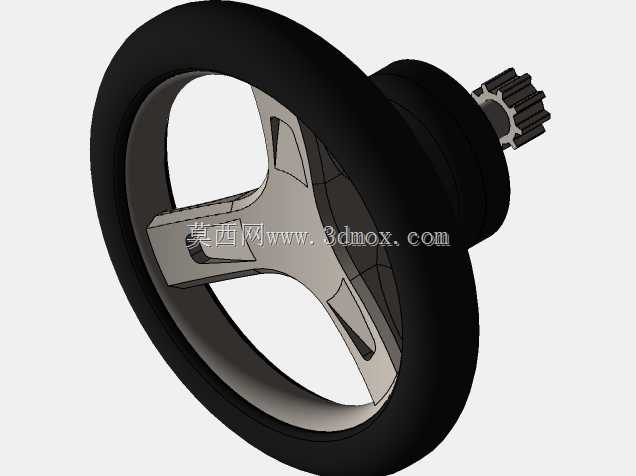

　　进给操作采用手轮式设计，大直径的手轮结构能让操作人员更精准地控制进给量，手轮的安装位置符合人体工程学设计，操作人员站在设备正前方即可轻松操作进给，手轮与主轴进给机构之间通过齿轮齿条传动，传动间隙控制在合理范围内，保证进给动作的平顺性，不会出现卡顿或者窜动的情况。机头部分集成了电机、传动机构、主轴夹头，外壳采用工程塑料材质，既减轻了机头的整体重量，又能起到绝缘防护的作用，外壳上的散热槽结构对应电机的散热需求，长时间连续钻孔作业时能保证电机热量及时散出，避免过热停机。主轴夹头采用通用的钻夹头结构，可夹持不同直径的钻头，覆盖常规小尺寸钻孔的直径范围，夹头的锁紧结构操作便捷，更换钻头无需额外的复杂工具。

　　设备的控制按钮集中布置在机头正面的操作区域，启停开关、转速调节控件的位置都在操作人员伸手可及的范围内，操作时无需大幅度移动身体，符合加工操作的动线设计。机头侧面的深度限位结构可设定钻孔的深度，加工盲孔时可通过限位结构保证孔深的一致性，批量加工相同深度的孔时能大幅提升加工效率，减少反复测量的工作量。从安装边界来看，设备整体的占地面积较小，高度方向的尺寸适配常规车间的工作台高度，放置后操作人员的手臂自然下垂即可操作手轮与控制按钮，长时间作业也不容易产生疲劳。

　　在结构细节上，立柱与底座的连接采用过盈配合加紧固螺栓的结构，保证立柱与底座的垂直度，这是保证钻孔垂直度的核心基础，机头与立柱的配合面采用耐磨衬套结构，长时间上下调整机头也不会出现配合间隙过大的问题，延长设备的使用寿命。主轴部分采用高精度轴承支撑，保证主轴旋转时的径向跳动量控制在允许范围内，钻孔时不会出现钻头摆振的情况，提升孔壁的加工质量，也能延长钻头的使用寿命。底座的底部预留了螺栓安装孔，有需要的时候可以通过螺栓将设备固定在工作台面上，进一步提升设备的稳定性，适合大直径钻孔或者硬材质钻孔作业时的固定需求。

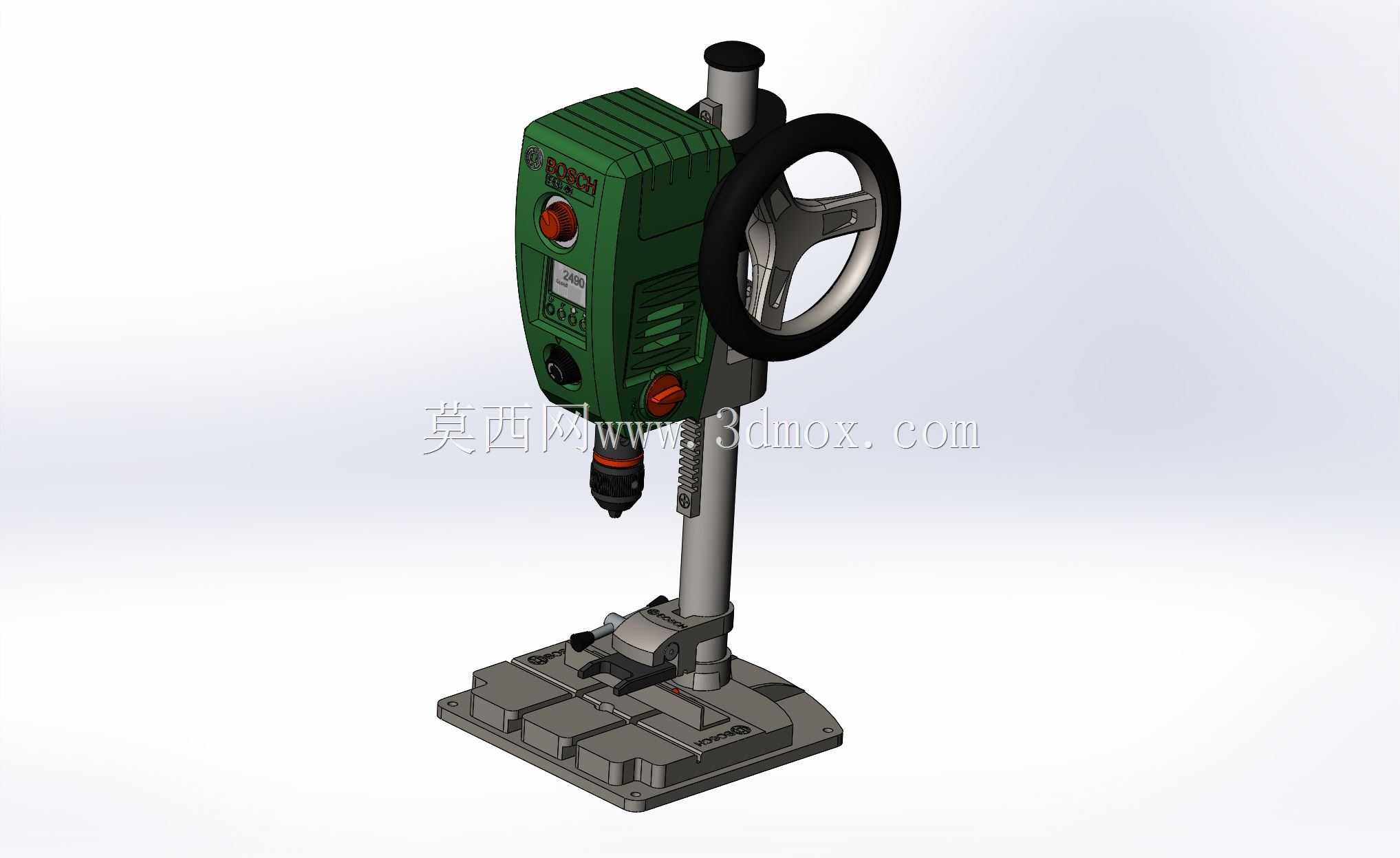

　　这类台式钻床的设计核心是在紧凑的体积下实现稳定的钻孔功能，平衡设备的刚性、操作便捷性与占地面积，相比大型立式钻床，它的移动更方便，不需要复杂的安装固定，插电即可使用，适合小型加工场景的灵活使用需求；相比手持钻孔设备，它的加工精度更高，作业稳定性更好，能完成手持设备无法保证精度的钻孔作业。三维模型完整还原了各部件的装配关系，从内部的传动结构到外部的操作件、防护件都做了精准的建模，可用于台钻类设备的结构参考、教学演示、工装适配设计等场景，建模时对各部件的配合间隙、运动行程都做了符合实际产品的设定，比如主轴的进给行程、机头的升降行程都和实际量产产品保持一致，能直观展示设备的运动范围与操作逻辑。
