JVC GS-TD1双镜头3D全高清摄像机结构

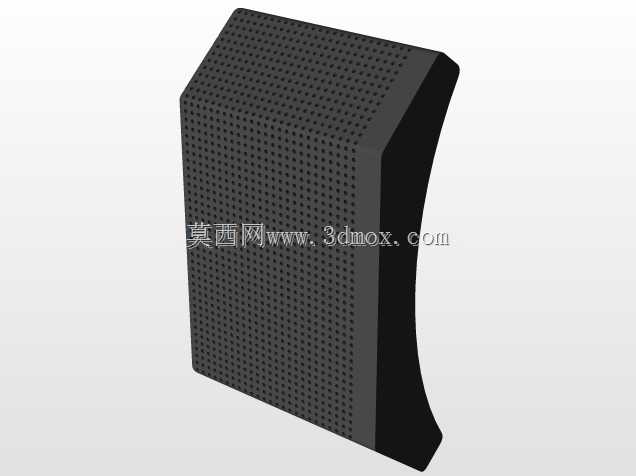

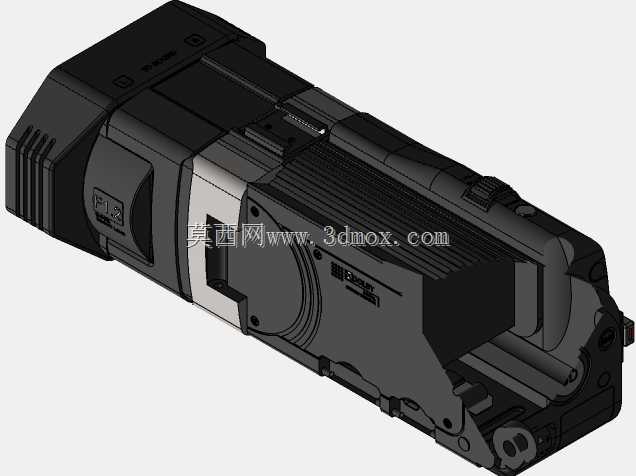

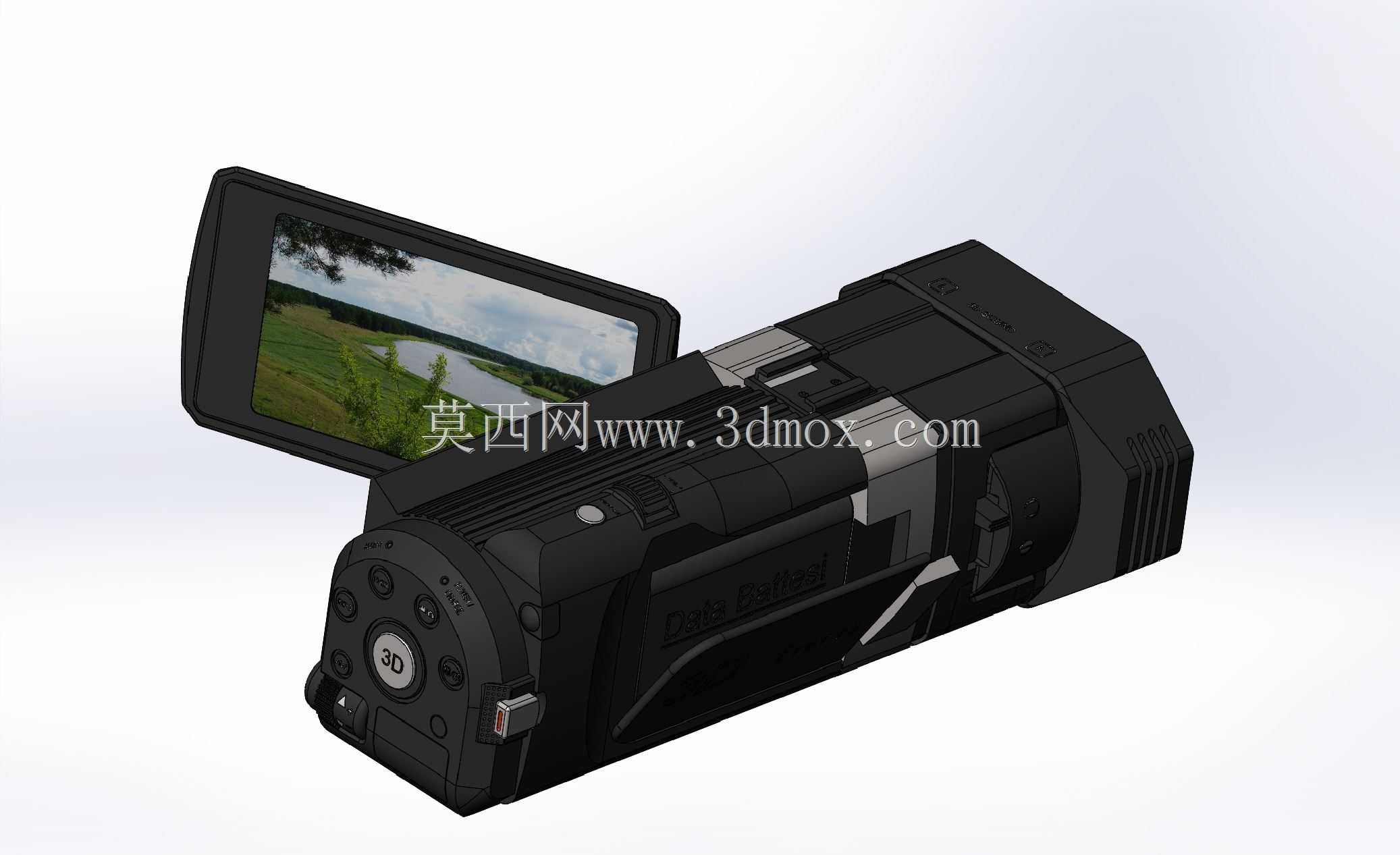

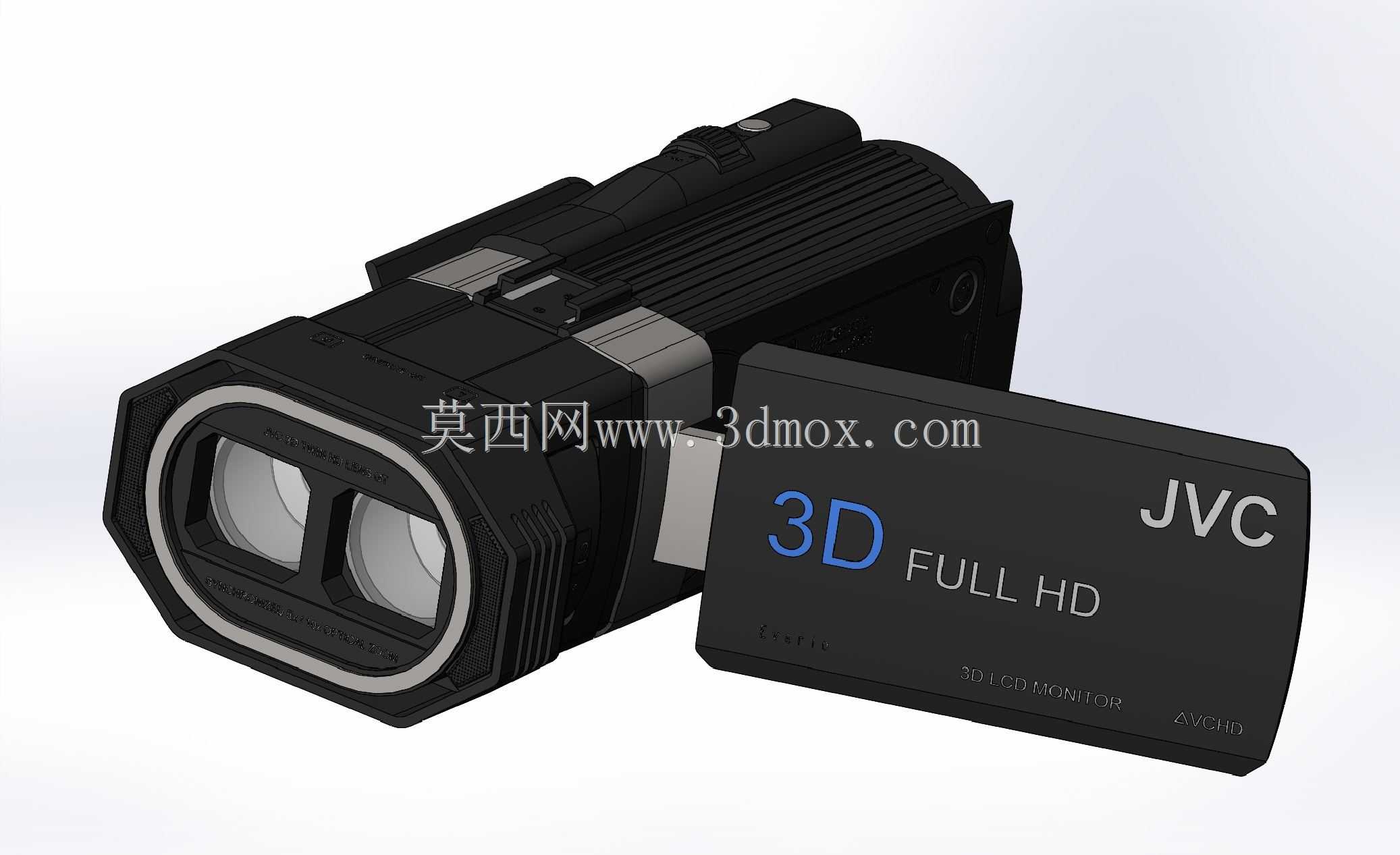

　　这款双镜头3D全高清手持摄像机的结构设计，核心围绕双目立体影像采集的光学同轴精度要求展开，两个成像镜头采用平行光轴布局，镜头外圈设置硬质防护凸缘，避免日常使用中镜片被剐蹭损伤，镜头间距严格匹配人眼瞳距基准范围，保证拍摄出的3D影像具备自然的立体观感，不会出现视差过大导致的眩晕问题。机身主体的散热筋结构沿握持方向纵向排布，既可以增大机身与空气的接触面积，带走长时间录制时主控芯片、图像传感器产生的热量，同时纵向的筋条也能增加手持时的摩擦力，降低设备滑脱的风险。机身侧面的存储模块采用独立舱体设计，舱盖与机身之间设置定位止口，保证闭合后的缝隙均匀，同时具备基础的防尘能力，存储介质支持热插拔操作，舱体位置避开了手持握持的核心区域，

　　更换存储介质时不需要调整持握姿势即可完成操作。机身顶部的功能按键采用凸起式分区布局，不同功能的按键设置差异化的触感标识，盲操作时可以通过触感快速区分录制启停、变焦、模式切换功能，不需要视线离开拍摄场景即可完成参数调整。机身尾部的电池舱采用卡扣式锁紧结构，电池安装后与机身背面齐平，不会突出影响握持手感，电池触点采用弹性镀金设计，反复插拔也能保证接触稳定性，避免录制过程中因为接触不良出现断电断录的问题。从安装适配的角度来看，这款摄像机底部设置标准的三脚架安装螺孔，螺孔位置位于整机重心的垂直投影线上，安装在三脚架、稳定器等配套设备上时不会出现重心偏移导致的前倾问题，螺孔周边设置金属补强嵌件，频繁拆装也不会出现塑料螺孔滑牙的问题。

　　镜头前端的滤镜接口采用标准口径设计，可以直接适配通用的UV镜、偏振镜等外接光学配件，不需要额外加装转接环。机身的握持区域做了贴合手型的弧度处理，表面做细磨砂质感处理，长时间持握拍摄也不会因为出汗出现打滑的情况，机身整体重量分布向握持侧偏移，单手持握时手腕不需要额外施加平衡力就能保持设备水平。从实际应用场景来看，这类双镜头3D摄像机既可以用于民用场景的家庭活动3D影像记录，也可以适配工业场景的立体视觉素材采集、文博领域的文物三维数字化影像记录工作，双镜头同步采集的画面可以直接输出为左右格式的3D视频源，不需要后期做视差对齐处理。结构设计上，两个镜头的固定支架采用一体化金属加工件，避免长期使用后因为塑料件蠕变导致两个镜头的光轴出现偏移，

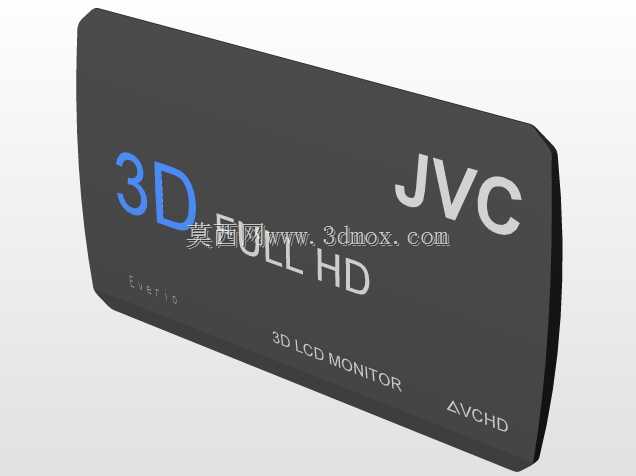

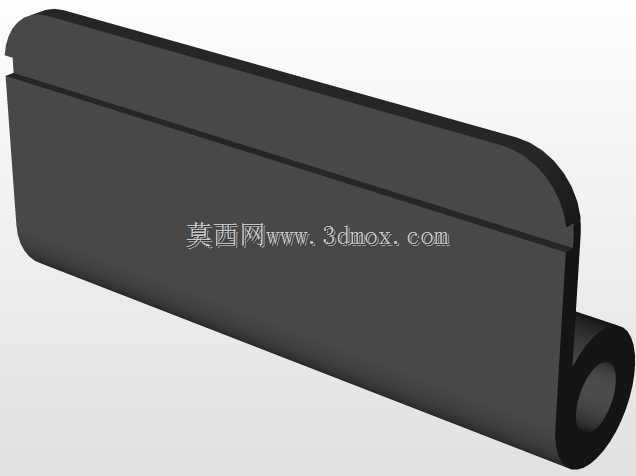

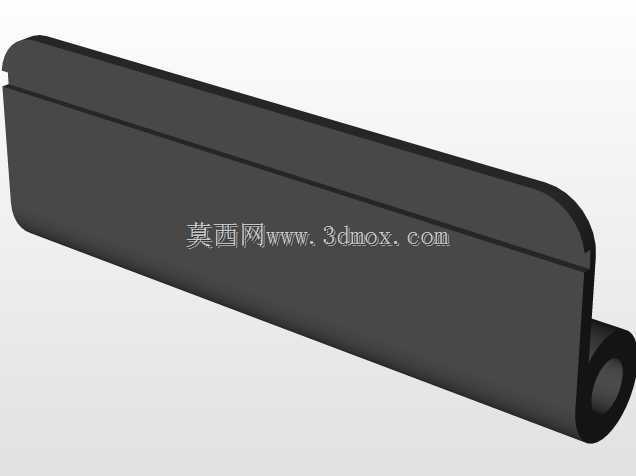

　　影响3D成像效果，镜头支架与机身主体之间设置减震缓冲垫，手持走动拍摄时的微小震动不会直接传递到镜头组，降低画面的抖动幅度。机身的接口全部集中在机身侧面的防护盖内，包含高清输出、数据传输、外接麦克风接口，防护盖采用软胶连体结构，开启后不会与机身分离丢失，闭合后接口区域具备基础的防泼溅能力，能够应对日常使用中的少量飞沫、雨滴侵袭。机身前部的3D标识区域做了高光倒角处理，既可以作为产品的识别标识，也能在弱光环境下快速识别设备的正面朝向，避免拿反设备影响拍摄。变焦环的阻尼设置经过分段调校，广角端到长焦端的转动阻尼均匀，手动变焦时可以精准控制变焦速度，不会出现突然跳变的情况，变焦环表面设置防滑滚花，戴薄手套操作也能精准控制。
