高增益外置天线USB无线网卡结构设计

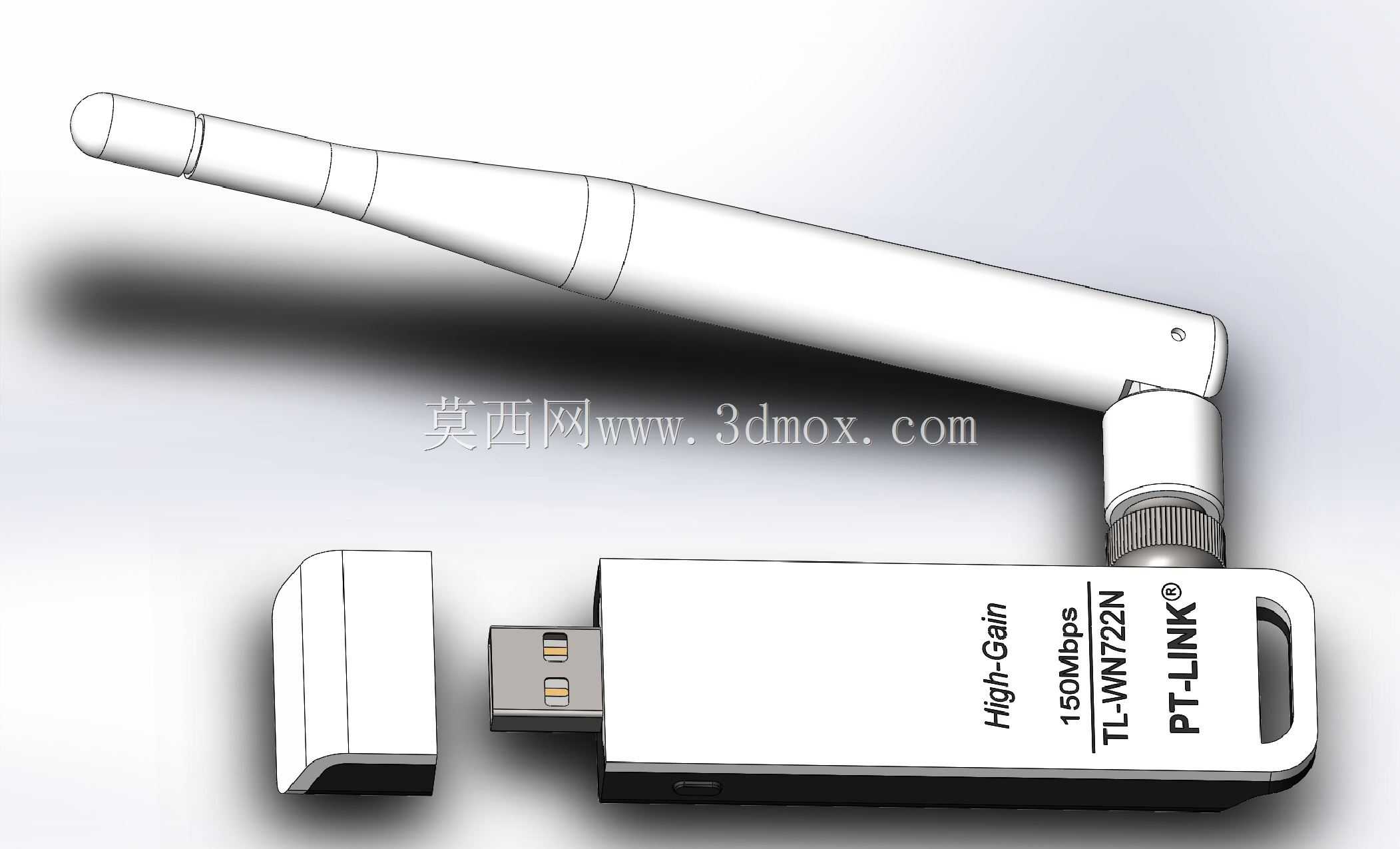

　　这款带可折叠外置天线的USB无线网卡，是面向桌面终端、嵌入式工控设备、老旧台式机补全无线联网能力的典型通讯外设，日常应用场景覆盖家庭办公桌面组网、工业现场工控机无线数据采集、老旧打印设备无线联网改造、小型智能终端的无线通讯扩展等多个领域。从实际使用逻辑出发，这类设备的核心用途是在没有内置无线模块的终端上，通过通用USB接口实现Wi-Fi信号的收发，替代传统有线网线连接，减少布线约束，尤其适合临时组网、设备移动性较强的使用场景。

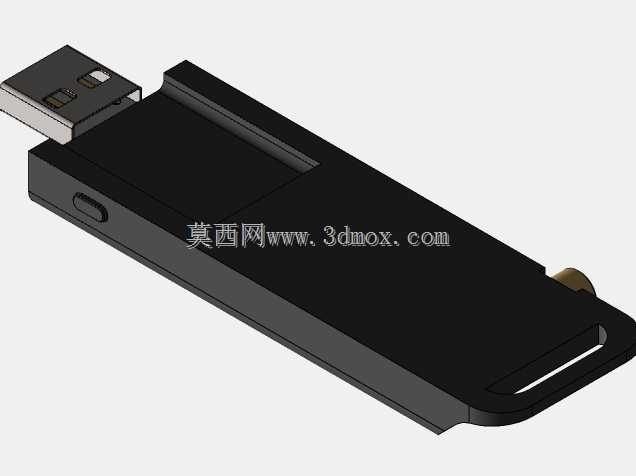

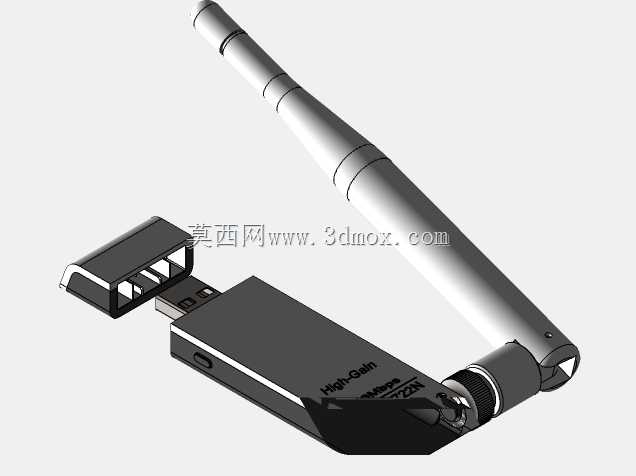

　　从功能特性来看，这款网卡采用外置高增益全向天线设计，相比内置PCB天线的同规格网卡，信号接收灵敏度提升明显，在隔墙、多遮挡的复杂电磁环境下，能保持更稳定的连接速率，减少丢包断连情况；天线与主体采用可旋转铰接结构，支持0-180度范围内的角度调整，用户可以根据实际信号方向调整天线角度，获得最优信号增益，不用挪动网卡主体就能适配不同安装位置的信号需求。主体部分采用标准USB Type-A公头设计，兼容USB2.0及以上版本的通用接口，不需要额外供电，插装即可完成硬件连接，适配绝大多数带标准USB接口的终端设备，外壳侧面预留挂孔结构，在不需要频繁插拔的场景下，可以通过扎带、挂绳将网卡固定在设备支架或者机箱侧面，避免意外磕碰导致接口松动脱落。

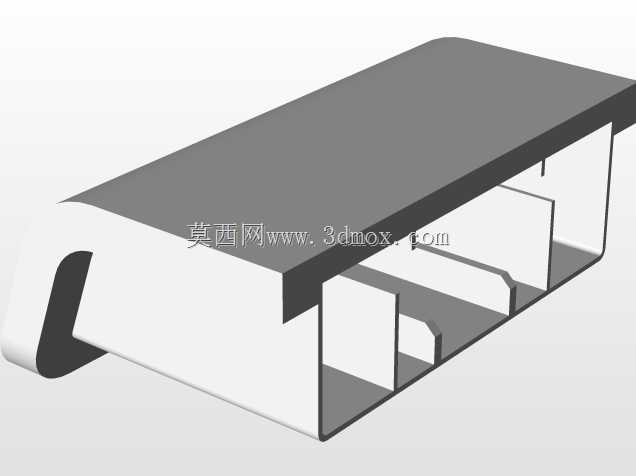

　　设计思路上，这款网卡采用分体式结构逻辑，将射频电路部分集成在长条状主体壳体内，天线部分通过铰接转轴与主体连接，既控制了主体的插装尺寸，避免插装后遮挡相邻USB接口，又通过外置天线保证了信号收发性能。壳体采用上下扣合的注塑结构，接缝处做了错位止口设计，不需要额外螺丝就能实现壳体的紧密扣合，装配工序简单，适合批量注塑生产；USB接口部分做了金属包边加固，插装时的受力直接传递到内部PCB的固定柱上，减少多次插拔后接口开焊的风险。天线与主体的铰接位置做了阻尼结构设计，调整角度后可以保持固定姿态，不会因为自身重力下垂偏移，保证天线角度调整后的增益效果稳定。

　　从外形尺寸与安装边界来看，网卡主体部分长度控制在70mm左右，宽度20mm，厚度10mm，插装后突出USB接口的长度约65mm，在常规机箱前置USB口、桌面集线器上插装时，不会和相邻接口的U盘、加密狗等设备产生空间干涉；天线展开后总长度约160mm，折叠后可以贴合主体侧面，收纳状态下整体长度和主体一致，方便携带运输。安装时只需要注意天线展开方向不要紧贴金属机箱壁，避免金属屏蔽影响信号收发，插装时保持USB接口对位准确，不要斜插导致接口针脚变形即可，不需要额外的固定支架或者安装空间，对安装环境的适配性很强。内部PCB布局上，射频前端电路靠近天线铰接位置，减少射频信号的传输路径损耗，电源管理电路靠近USB接口输入端，减少供电线的走线长度，降低电源纹波对射频信号的干扰，整体布局紧凑，在有限的壳体空间内兼顾了电路性能和结构强度。
