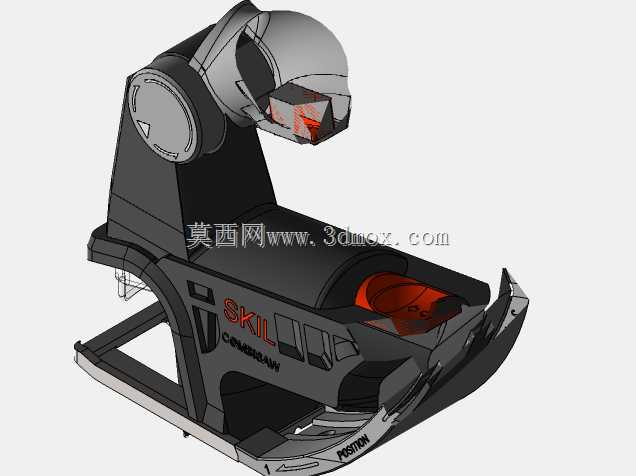

Skil4600曲线锯电动工具结构设计

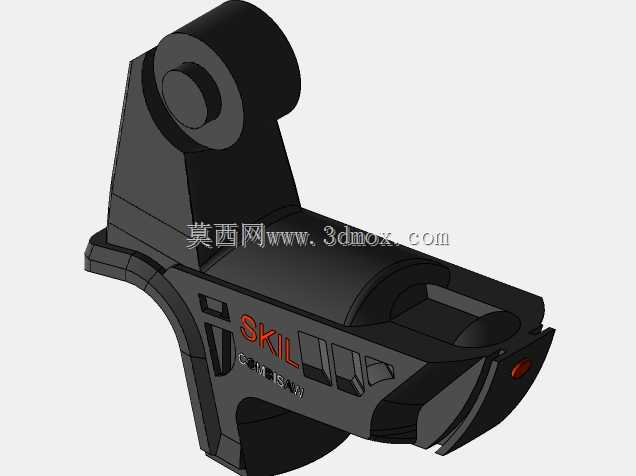

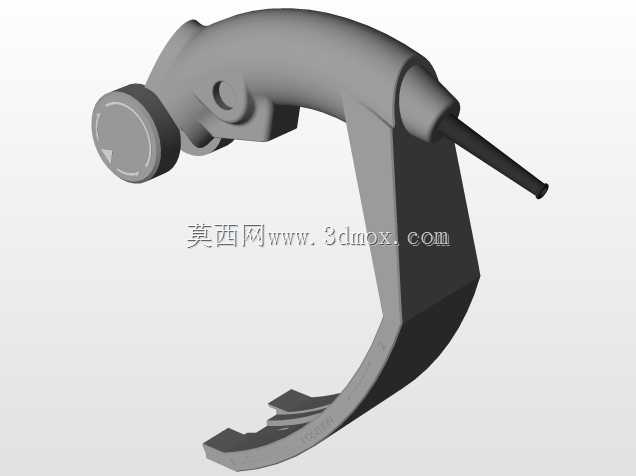

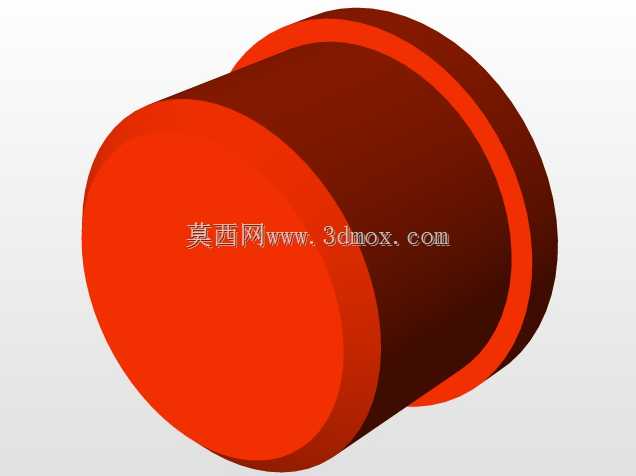

　　这款手持电动曲线锯的结构设计，核心围绕单人手持作业的人机适配性展开，整机采用环形握把与机身一体化的构型，区别于传统直柄曲线锯的握持姿态，环形握把可让操作者手掌完全包覆受力区域，作业时手腕可保持自然顺直状态，长时间切割作业时能大幅降低腕部劳损概率。握把表面设置的防滑纹理区域，对应手掌大鱼际、指节的施力位置，即便戴劳保手套操作也能保持足够摩擦力，不会出现滑脱风险。机身前端的红色扳机开关采用内嵌式设计，开关行程控制在8mm区间，指腹按压即可触发，开关周边做了1.5mm的凸起挡边，可避免作业过程中误触启停，同时挡边与开关按键的间隙控制在0.3mm，木屑、粉尘不易进入开关腔体，能提升开关组件的使用寿命。

　　从实际作业场景来看，这款曲线锯可覆盖木质板材、薄型金属板材、塑料型材的曲线切割、开孔作业，家装场景中做石膏板异形开孔、木工DIY做曲线构件、五金维修中切割薄铁皮都能适配。机身底部的金属导向底板采用可翻转结构，底板与锯条的垂直度可通过侧边的锁紧旋钮微调，当需要做45度斜切作业时，松开锁紧旋钮将底板偏转至对应刻度后锁死即可，不需要额外加装辅助工装。底板前端的翘边设计，可在切割起始阶段贴紧工件表面，避免锯条启动瞬间跳动导致切口偏移，锯条的往复行程设置为23mm，针对不同厚度的工件，可通过更换对应齿距的锯条实现适配，切割15mm以下厚度的实木板材时，切割线速度可匹配木材切削的合理区间，不会出现烧锯条或者切口毛边过重的问题。

　　整机的内部传动结构采用偏心轮带动锯条做上下往复运动，传动齿轮组设置在机身中部的密封腔体内，腔体周边做了迷宫式密封结构，可阻挡切割产生的粉尘进入齿轮啮合区域，日常维护只需要定期在注油孔添加润滑脂即可，不需要频繁拆解清理。机身尾部的电源线出线位置做了防弯折橡胶护套，护套长度达到65mm，可分散线材弯折时的应力，避免作业过程中反复拉扯、弯折导致线芯断裂，电源线与机身的连接位置设置了应力卡扣，即便线材受到向外的拉力，也不会直接拉扯内部接线端子，降低漏电风险。

　　从安装边界尺寸来看，整机不含锯条的高度为185mm，握把处的最大宽度为72mm，机身最厚处为58mm，整机重心控制在握把中心前方12mm位置，手持作业时不会出现头重脚轻的下坠感，单手即可稳定操控。锯条夹持机构采用快拆式设计，不需要额外借助内六角扳手，扳动夹持器的拨杆即可松开锯条，更换锯条的时间可控制在10秒以内，夹持机构对锯条的夹持力可达到1200N，高速往复作业时锯条不会出现松动、偏移的问题。机身侧面的散热格栅采用斜向开孔设计，开孔方向朝向机身尾部，可避免切割产生的粉尘被散热气流直接吸入电机腔体，电机运行时的散热气流从尾部格栅进入，流经电机转子、定子组件后从侧面格栅排出，可保证连续作业1小时以上电机温升不超过70K，不会出现过热停机的问题。

　　机身侧面的品牌标识区域采用内凹注塑工艺，长期使用摩擦也不会出现标识脱落的问题，握把处的红色装饰件同时作为开关状态的指示区域，设备通电时可通过透光区域看到内部的电源指示，方便操作者判断设备是否处于通电状态。整机的外壳采用玻纤增强尼龙材质，抗冲击强度可达到普通ABS材质的3倍以上，作业过程中不慎从1.2米高度跌落至水泥地面，外壳也不会出现开裂、破损的问题，外壳的拼接缝隙控制在0.15mm以内，拼接处做了错位止口设计，粉尘不易进入机身内部。针对作业时的振动控制，电机与外壳之间设置了两个橡胶减震垫，可抵消传动结构产生的高频振动，传递到握把处的振动加速度可控制在2.5m/s²以内，长时间握持作业不会出现手麻的问题。
