欧标三位延长线插排结构设计

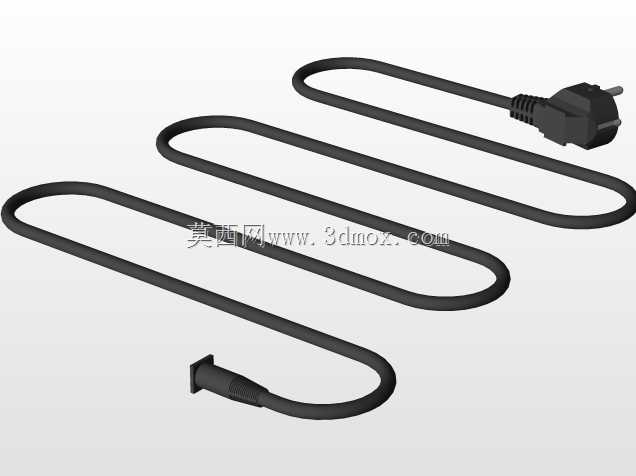

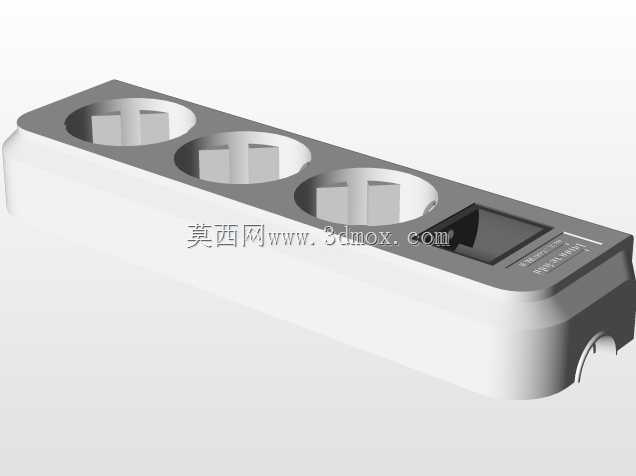

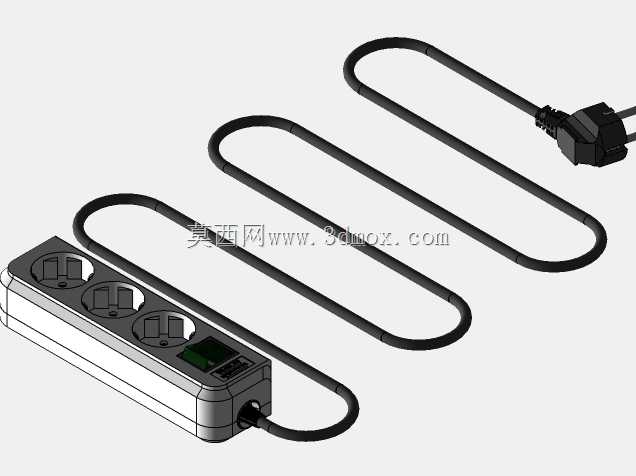

　　日常工业现场、办公工位、临时作业场景里，固定墙面插座的位置往往无法匹配用电设备的摆放需求，延长线插排是解决取电半径不足最常用的低压配电附件，这款三位欧标插排的三维结构设计，完全围绕实际使用中的可靠性、安全性与空间适配性展开。从结构布局来看，插排本体采用长条形一体化壳体设计，三个欧标16A插座孔位沿壳体长度方向等距排布，孔位间距预留了足够的插头插拔空间，避免相邻插头出现干涉，哪怕是大体积的电源适配器插头，也能同时插接不拥挤。壳体一端集成线缆防弯折结构，出线位置做了圆弧过渡的应力释放槽，能避免线缆反复弯折导致的内部铜芯断裂，延长线缆使用寿命。配套的电源线采用螺旋回弯的排布设计，建模时还原了线缆的自然弯曲半径，

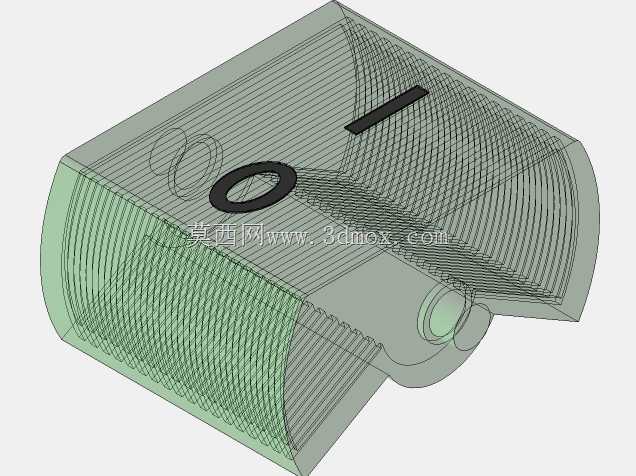

　　既符合实际生产中线缆的柔性特性，也能直观展示不同拉伸长度下的线缆形态，方便使用者评估实际布线时的空间占用。插排末端集成的欧标两圆插插头，做了防滑握持的凹凸纹理设计，插拔时能提供足够的摩擦力，插头插针的尺寸严格遵循欧标EN 50075标准，插针直径、间距、伸出长度都符合规范，能保证和墙面插座的可靠接触，降低接触电阻过大引发的发热风险。壳体侧面预留了状态指示灯的安装位，可直观反馈插排的通电状态，指示灯位置做了柔光处理，避免光线过强在办公场景下造成光污染。从安装边界来看，插排本体的宽度控制在常规桌面理线器的适配尺寸范围内，既可以平放于桌面、地面，也能通过背胶、扎带固定在桌腿、设备机架侧面，适配多种安装场景。壳体的边角全部做了R角圆弧处理，

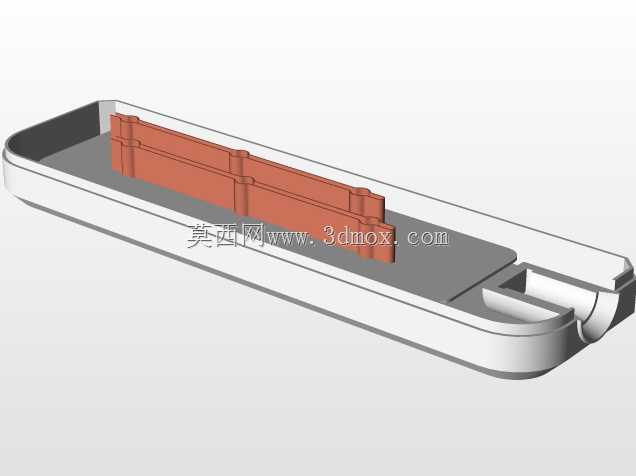

　　没有尖锐棱角，避免搬运、使用过程中磕碰划伤。内部结构设计上，铜件采用一体化冲压成型的载流铜条，减少焊接点带来的接触电阻隐患，铜条的截面积满足16A额定电流的载流要求，建模时预留了铜条的安装卡槽，壳体内部的筋位既可以固定铜条位置，避免受外力冲击时铜条移位导致的短路风险，也能增加壳体的结构强度，承受日常插拔插头的冲击力不会开裂。线缆和内部铜条的连接位置预留了压线码的安装空间，通过压线码将线缆外护套牢牢固定在壳体上，避免拉扯线缆时导线和铜条的连接点脱落，引发断路、短路问题。这款插排的设计没有冗余的花哨功能，完全围绕实际取电需求做结构优化，不管是生产车间的临时设备供电、展会现场的展具取电，还是家庭、办公场景的桌面拓展取电，都能适配使用需求。

　　建模过程中对各个配合件的公差做了预留，壳体上下盖的卡扣配合量、插座保护门的活动间隙、插头插针和铜套的配合松紧度，都按照实际量产的公差要求做了设定，导出的模型可以直接用于结构验证、手板打样，不需要再做大量的配合调整。线缆部分的建模还原了橡胶外皮的柔性特征，弯曲半径符合线缆的实际弯折特性，不会出现不符合物理特性的直角弯折，能真实模拟实际使用中线缆的排布状态，方便做布线方案的提前验证。
