矿用重型自卸运输卡车结构设计

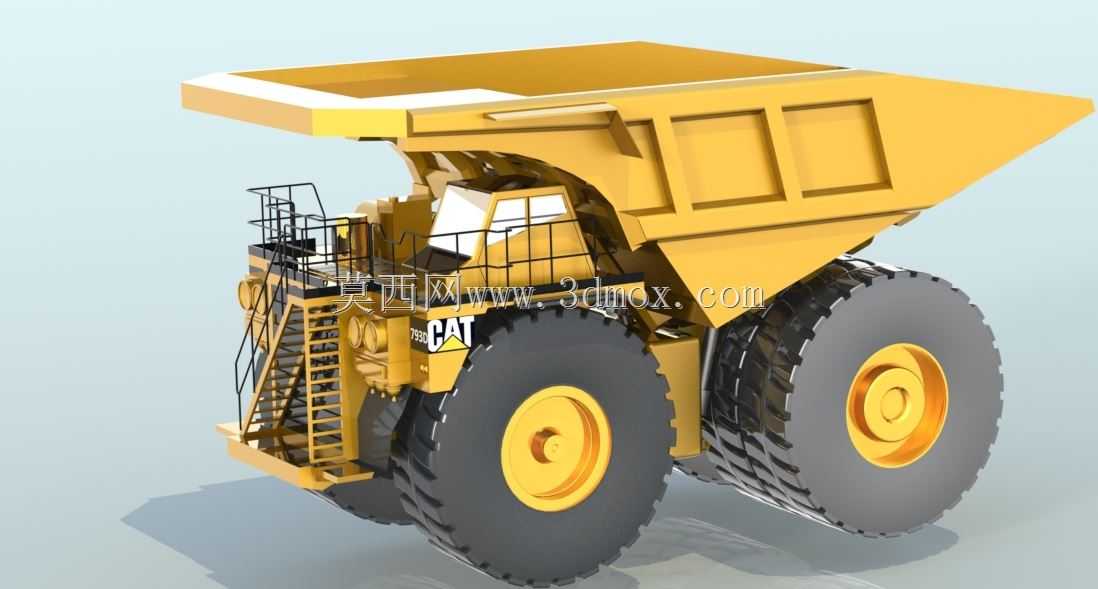

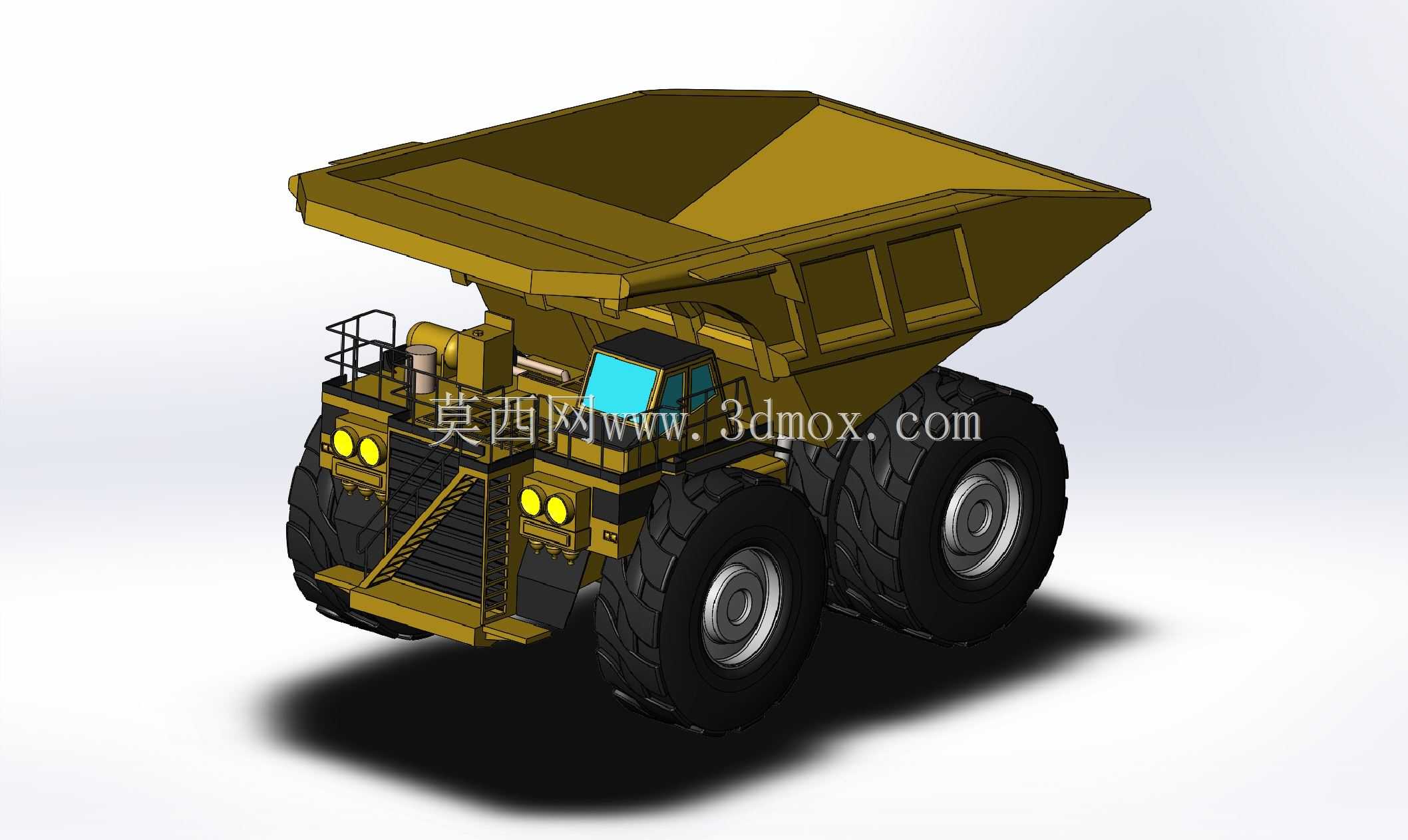

　　这款非公路矿用自卸卡车的三维结构设计，核心围绕露天矿山重载运输工况展开，区别于公路货运车辆，其所有结构参数都针对矿区非铺装路面、大坡度作业、连续高负荷转运的场景做了定向适配。从实际作业逻辑来看，这类设备主要承担露天采矿场剥离物、开采矿石从采区到破碎站、排土场的短距离转运任务，单趟额定载重量远高于公路自卸车辆，因此结构设计的优先级首先是承载可靠性，其次是复杂路面的通过性，最后才是操作便利性的优化。

　　从外形尺寸与作业边界来看，该车型整体外廓宽度适配矿山双向作业通道的最小宽度要求，整车长度满足采区装载点、排土场掉头区域的最小回转半径约束，货厢举升后的最大高度不会触碰矿区架空管线的常规架设高度，避免作业过程中发生干涉。整车轴距的设定平衡了重载状态下的轴荷分配与转弯灵活性，前后轮距匹配大尺寸工程轮胎的安装空间，双后轮并列的布局能够将单胎接地比压控制在矿区松软路面的允许范围内，避免作业时出现陷车问题。

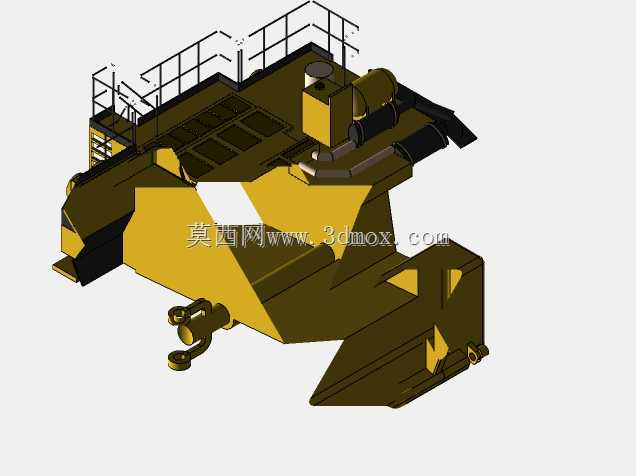

　　底盘承载结构采用高强度箱型焊接车架，纵梁截面高度根据轴荷分布做了变截面设计，在悬架安装、转向机构固定、货厢铰接支座的位置都做了局部加强，加焊的加强筋板走向完全匹配载荷传递路径，避免应力集中导致的车架早期开裂。悬架系统采用油气悬架结构，相比传统钢板弹簧能够吸收矿区路面的大幅冲击振动，既保护车架、货厢等结构件不受冲击载荷损坏，也能提升驾驶舱的乘坐舒适性，减少驾驶员长时间作业的疲劳感。转向系统采用液压助力结构，匹配大转角转向节设计，让整车在狭窄的采区作业面也能完成转向操作，不需要额外的会车、调整空间。

　　动力舱布置在车身前部驾驶室下方，预留了大排量柴油发动机、液力机械变速器的安装空间，散热系统的进风面积针对矿区高粉尘、高环境温度的工况做了加大设计，能够保证设备长时间连续作业时动力系统不会出现过热问题。进气管路设置了高位进气口，搭配多级空气过滤结构，避免矿区作业时大量粉尘进入发动机气缸，造成发动机的异常磨损。驾驶室采用骨架式安全结构，前挡风玻璃采用大倾角设计，既减少行驶过程中的风阻，也能给驾驶员提供足够的前方视野，方便观察装载点的对位情况，驾驶室侧面设置了上下车的防滑踏步与扶手，踏步的层级高度匹配人员上下的步幅，即使在雨雪天气路面湿滑的情况下，也能保证操作人员上下车的安全。

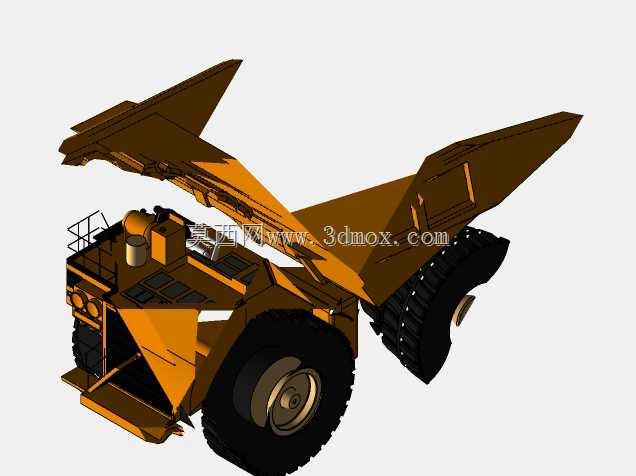

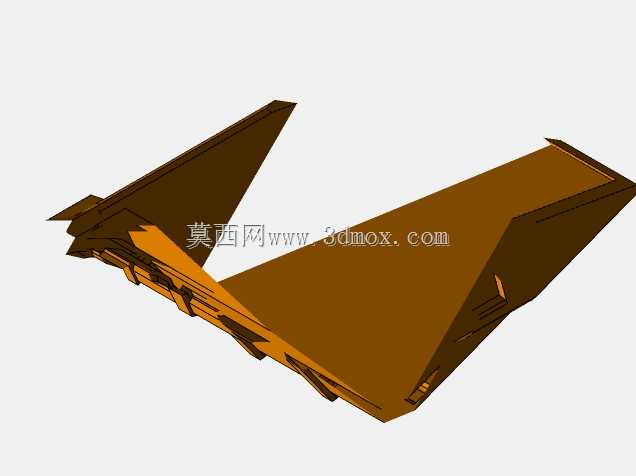

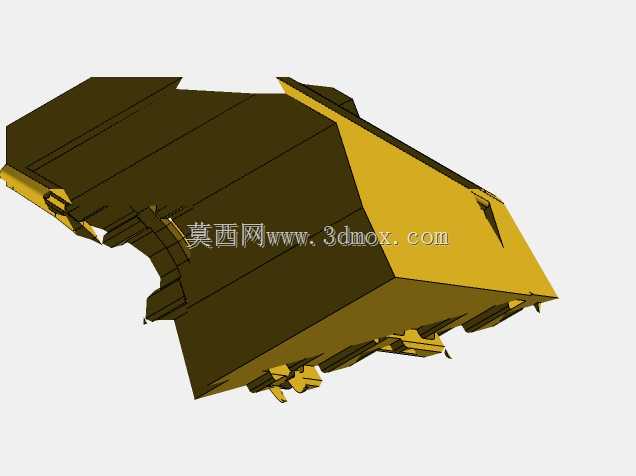

　　货厢采用V型截面设计，相比传统矩形货厢，这种结构在举升卸货时能够让物料依靠自重顺利滑出，不会出现物料粘附在厢板角落的残留问题，货厢底板采用耐磨钢板材质，前端设置了延伸的挡料板，避免装载时物料掉落砸坏动力舱结构，货厢尾部的铰接点位置经过反复校核，举升过程中货厢的运动轨迹不会与后轮、车架尾部结构发生干涉，举升油缸的安装支座布置在车架中部，举升时的受力能够均匀分散到车架纵梁上，不会出现局部载荷过大的问题。货厢侧板做了外凸的加强筋设计，既提升了货厢的抗冲击能力，能够承受装载时大块矿石从高处坠落的冲击，也不会过多增加货厢的自重，避免无效载荷影响整车的额定载重能力。

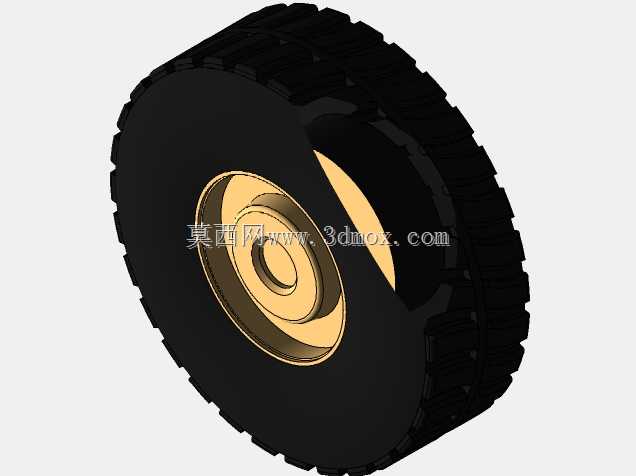

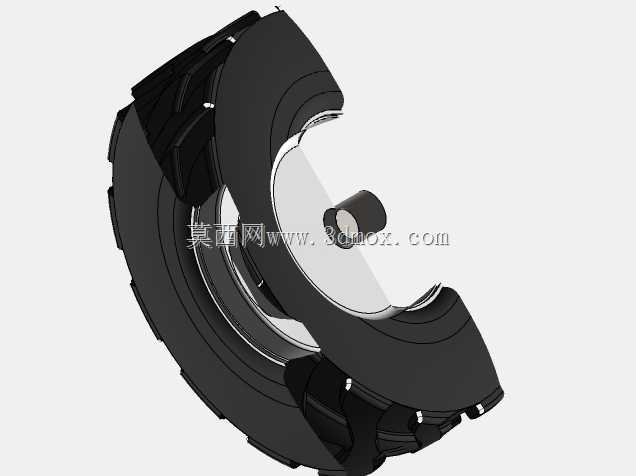

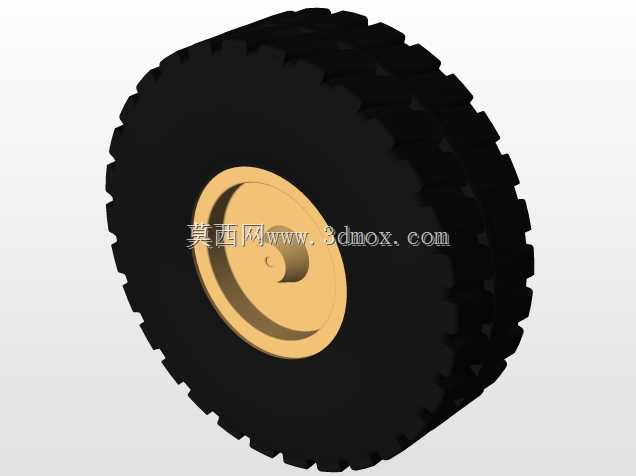

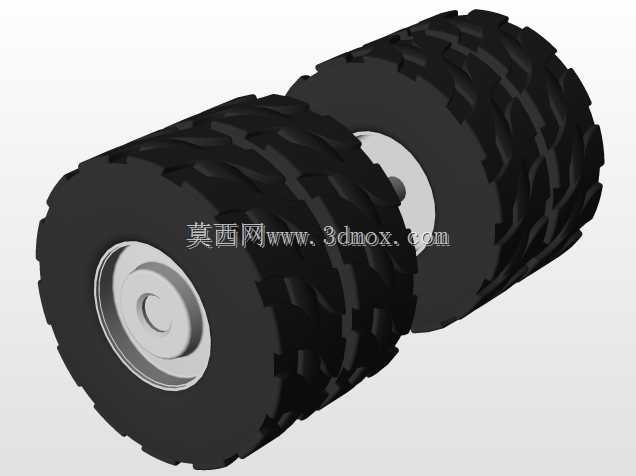

　　行走系统采用大直径深花纹工程轮胎，轮胎花纹深度适配矿区松软、碎石路面的抓地力需求，双胎并列的后轮布局能够在单胎出现破损的情况下，保证车辆能够低速行驶到维修区域，不会在作业面抛锚影响采区的正常生产。轮边采用行星减速结构，能够将主减速器输出的扭矩进一步放大，满足车辆重载爬坡时的牵引力需求，制动系统采用行车制动、驻车制动、紧急制动多重冗余设计，即使在长距离下坡的工况下，也能保证车辆的制动可靠性，避免出现制动失效引发的安全事故。

　　从建模逻辑来看，整个模型的结构完全按照实际装配关系搭建，所有部件的安装孔位、连接面都做了精准匹配，没有出现干涉问题，既可以用于矿山设备选型阶段的结构展示，也能作为后续结构优化、有限元分析的基础模型，帮助设计人员快速校验不同工况下的结构受力情况，缩短产品开发的周期。
