桌面式USB外接声卡创意结构设计

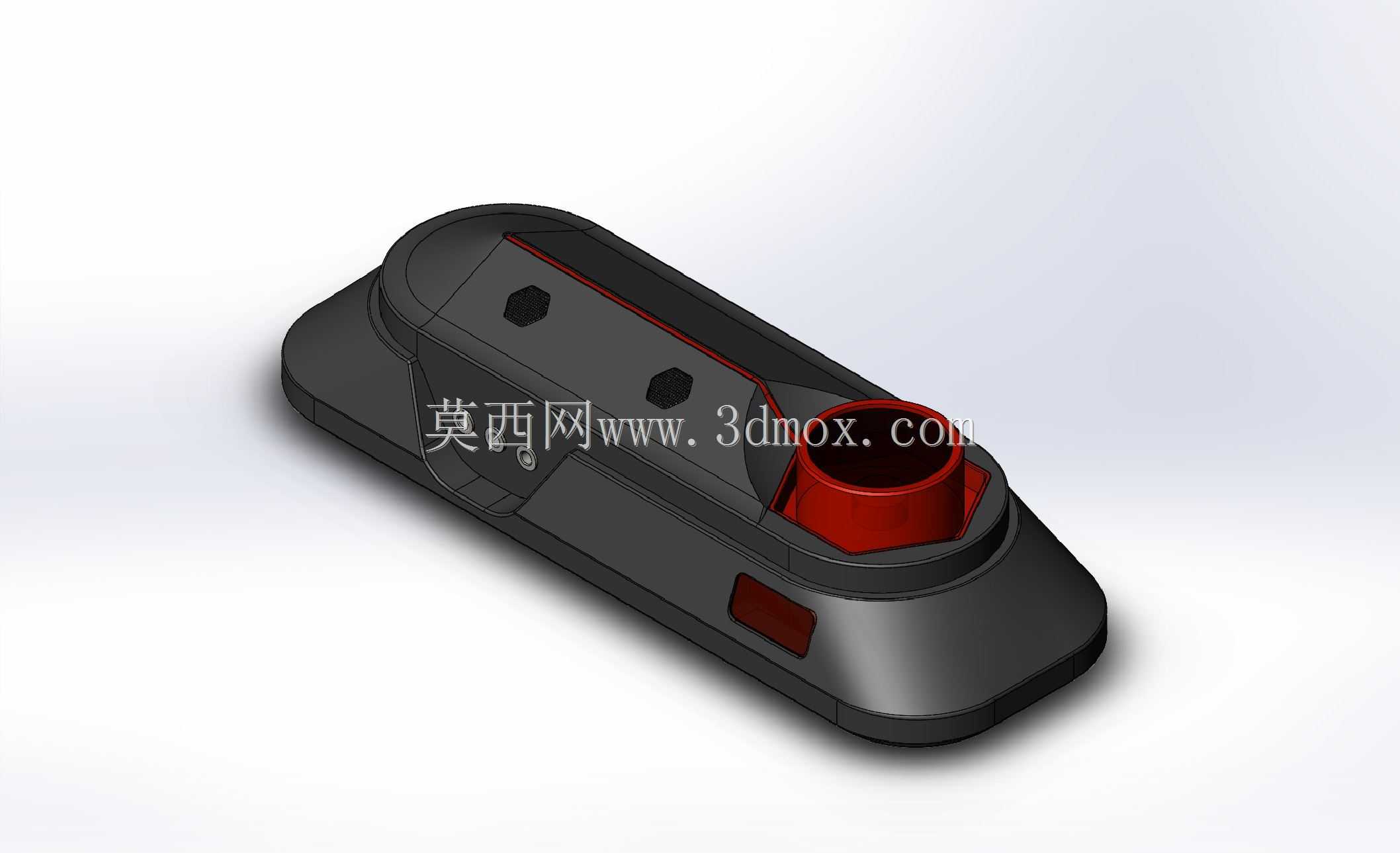

　　这款桌面式USB外接声卡的结构设计，首先围绕桌面办公、个人影音娱乐的实际使用场景展开，在日常桌面使用中，用户通常会将设备放置在显示器旁的桌面空余区域，因此整体采用低重心的长条形扁平底座设计，底座底部预留了整圈防滑胶条的安装槽位，放置在木质、玻璃、金属等不同材质的桌面时，都能保证足够的静摩擦力，避免插拔音频线材时设备出现移位，同时扁平的底座形态不会遮挡显示器下方的视线，也不会和桌面的键盘、鼠标垫、笔筒等常用物件产生空间干涉。设备整体的长宽尺寸控制在150mm*60mm范围内，整体高度不超过35mm，属于典型的桌面小型外设尺寸，安装边界只需要预留出设备本体尺寸加上前后左右各10mm的线材插拔空间即可，不会占用过多桌面有效使用面积。

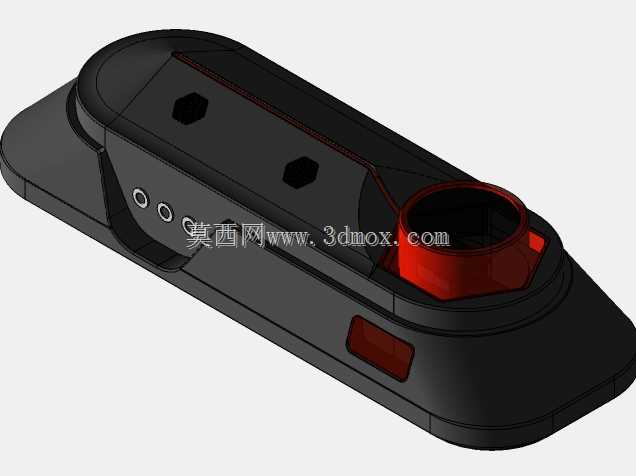

　　从功能特性来看，这款声卡主打全方位环绕音频输出，核心的音频输出接口采用了红色标识的3.5mm音频插孔，插孔位置设置在设备顶面靠前端的凸起结构上，这个凸起结构的高度经过反复调整，既保证用户在坐姿状态下不用低头就能快速找到插孔位置，也不会因为凸起过高导致设备整体重心上移，提升放置稳定性。设备顶面还设置了两个内六角沉头孔位，用于内部电路板的固定锁紧，沉头孔的深度经过精确计算，锁紧螺丝后螺丝顶面完全低于外壳表面，不会出现凸起刮手的问题，同时沉头孔旁预留了小型的状态指示灯开孔，指示灯采用漫反射导光结构，光线不会直接直射人眼，只会在外壳表面形成柔和的光效提示设备工作状态。设备侧面预留了功能按键的安装位，按键采用和外壳同色系的暗红色设计，和红色音频插孔形成视觉呼应，按键的触发行程设置在1.5mm，触发压力控制在60g左右，按动时不会产生过大的噪音，也能保证清晰的触发反馈，适合在办公、居家等安静场景下使用。

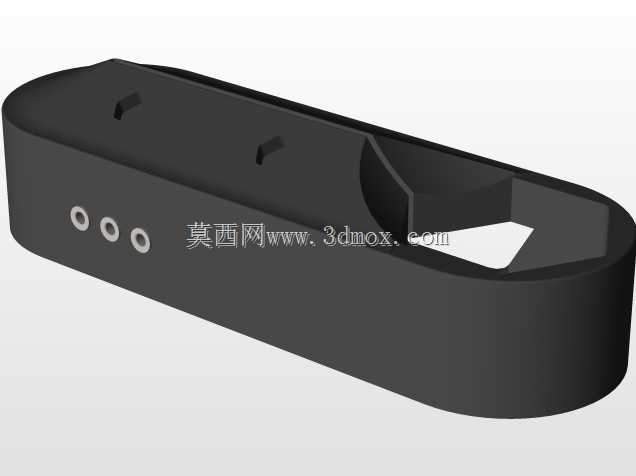

　　设计思路上，外壳采用上下分壳的结构形式，上壳为主要的外观承载件，下壳为底座固定件，两者通过卡扣加底部两颗螺丝的方式进行固定，这种固定方式既保证了外壳装配后的缝隙均匀度，也方便后期的维修拆解，不需要破坏外壳结构就能打开设备更换内部元件。外壳的边缘全部做了R3的圆角过渡处理，没有尖锐的棱角，避免用户在拿取设备时被划伤，同时圆角过渡也能提升外壳注塑生产时的良品率，减少应力集中导致的外壳变形问题。内部的电路板安装位设置了三个定位柱，定位柱顶端做了导向斜角，电路板装配时可以快速对准位置，定位柱的高度经过计算，保证电路板安装后和上下壳之间都留有2mm的空隙，既可以避免电路板上的元件和外壳接触产生短路风险，也能形成一定的空气流通空间，帮助电路板上的音频处理芯片散热，保证长时间工作时的性能稳定。

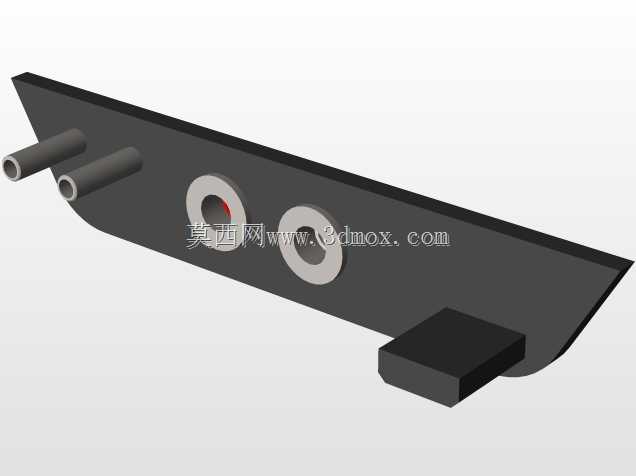

　　在接口布局上，USB输入接口设置在设备的后端，和音频输出接口形成前后分布的布局，线材分别从设备前后方向引出，不会出现线材缠绕的问题，后端的USB接口采用下沉式设计，接口顶面和设备顶面齐平，USB线材插入后接头部分不会突出设备顶面过多，进一步提升了桌面摆放的整洁度。设备内部还预留了音频屏蔽层的安装空间，在电路板和外壳之间可以加装金属屏蔽罩，隔绝外部的电磁干扰，保证音频输出的信噪比，避免出现电流声、杂音等影响使用体验的问题，这一设计对于靠近电脑主机、显示器等存在电磁辐射设备的桌面使用场景来说尤为重要，能够有效提升音频输出的纯净度。底座的重量经过配平处理，整体重量控制在120g左右，既不会因为过轻导致放置不稳，也不会因为过重增加携带的负担，用户如果需要临时携带设备外出使用，也可以轻松放入电脑包的侧袋中，不会占用过多的包内空间。
