手持式交流电冲击电钻结构设计

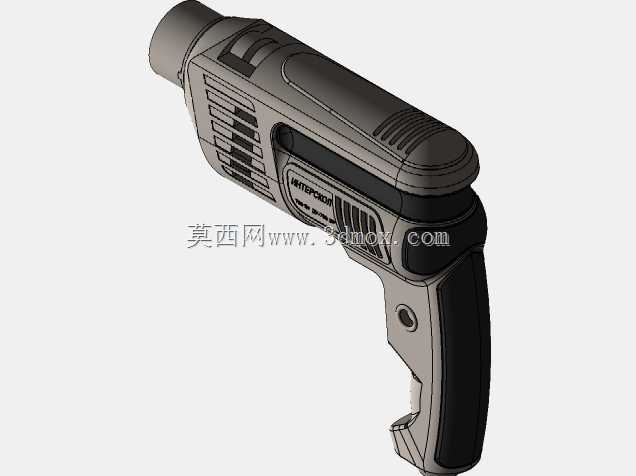

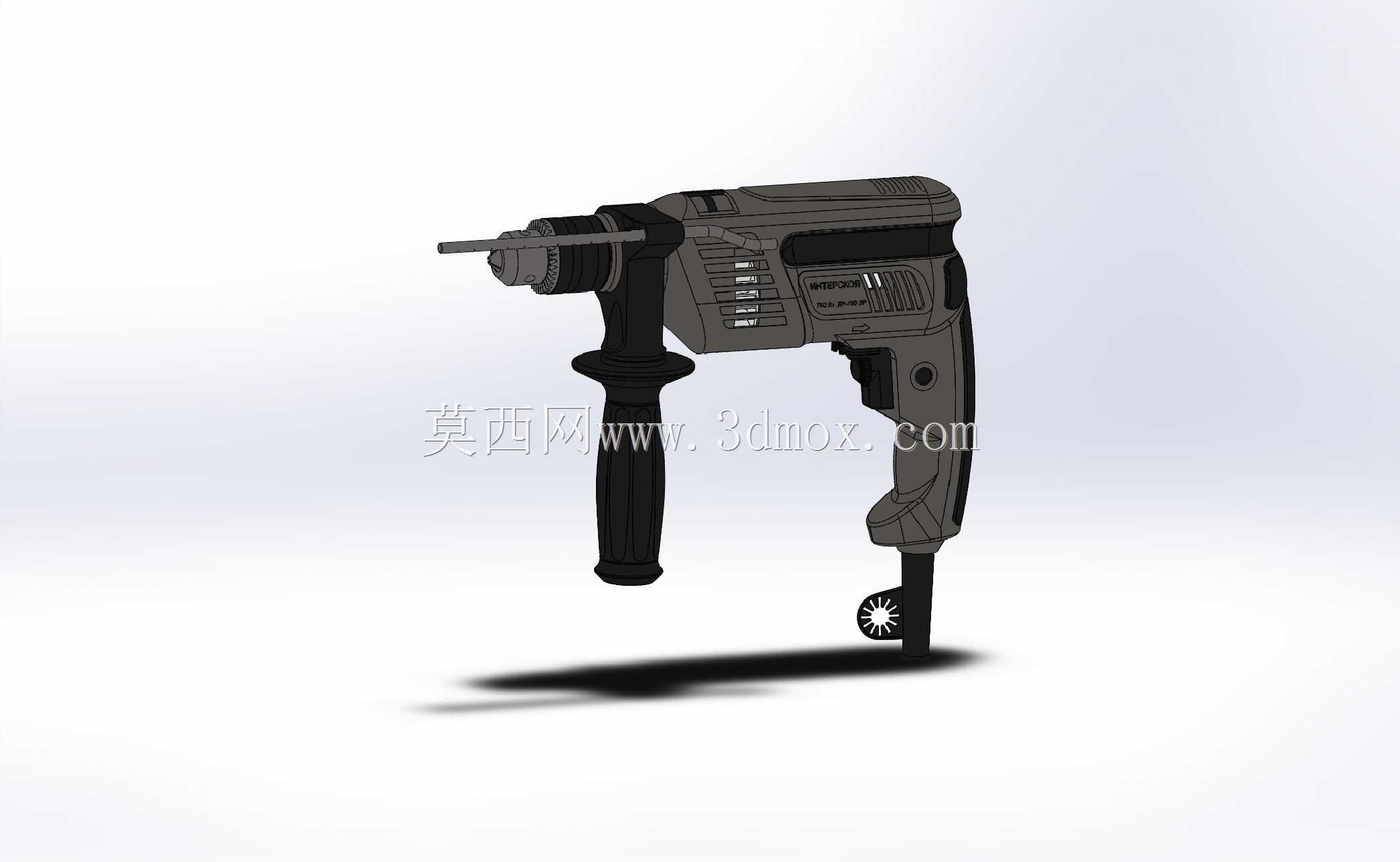

　　这款手持冲击电钻的三维结构设计，核心围绕家装施工、小型五金加工、设备运维等高频作业场景的实际需求展开，区别于普通手电钻仅能完成木材、薄金属板材钻孔的局限，结构上整合了冲击档位切换机构，可在平钻与冲击钻模式间快速切换，平钻模式下适配金属、塑料、木材等低硬度材质的钻孔、扩孔作业，切换至冲击档位后，钻夹头输出端可伴随轴向高频冲击动作，配合硬质合金冲击钻头即可完成砖墙、轻质混凝土墙面的钻孔作业，覆盖家装水电开槽、挂件安装、五金件固定等绝大多数日常施工需求，无需额外配置多台钻孔设备，降低作业人员的工具携带负担。

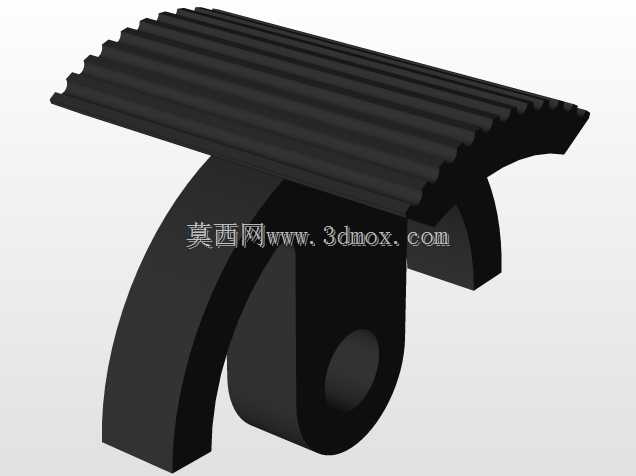

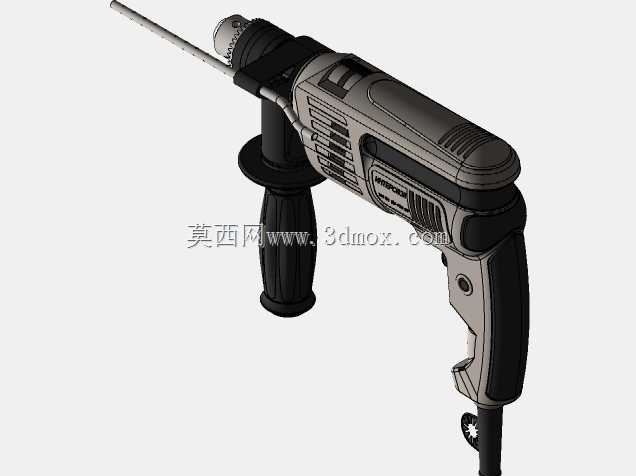

　　从结构设计逻辑来看，整机采用手枪式握持布局，主握持手柄设置在机身下部重心垂直线位置，手柄表面做防滑纹理结构设计，握持时手掌与手柄的贴合度更高，长时间作业不易产生滑脱风险；辅助侧手柄采用可旋转锁紧结构，可根据作业人员的操作习惯、作业空间的限制，360度调整握持角度，在大扭矩输出、冲击作业工况下，作业人员可通过双手握持抵消反扭矩，提升作业稳定性，避免钻孔偏移、设备脱手等安全隐患。机身内部的动力传输路径做了优化排布，电机输出轴经减速齿轮组降速增扭后传递至钻夹头，冲击机构设置在减速组与钻夹头的连接位置，档位切换拨杆布置在机身顶部握持手可触及的范围，作业过程中无需大幅度调整握持姿势即可完成模式切换，操作流畅度更高。

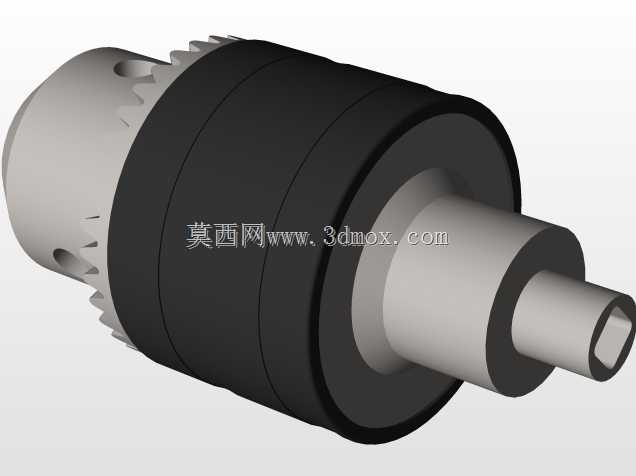

　　钻夹头采用标准三爪自定心结构，夹持范围覆盖常规民用级钻头的柄径尺寸，可兼容麻花钻、木工钻、冲击钻头等多种作业钻头，夹头锁紧结构采用手紧式设计，无需额外配置夹头钥匙即可完成钻头的装夹与拆卸，更换作业耗材的效率更高。机身侧面设置了深度尺安装位，可配套安装平行深度定位杆，在批量同深度钻孔作业时，可提前设定钻孔深度，避免钻孔过深破坏墙体内部管线、或钻孔深度不足导致固件安装不到位的问题，提升批量作业的一致性。电源线从手柄尾部引出，出线位置做了防弯折护套结构，可避免作业过程中反复弯折导致的线芯断裂问题，延长设备的实际使用寿命。

　　从安装边界与外形尺寸来看，整机长度控制在常规手持作业的合理区间，机身最宽位置为电机舱段，可在狭窄的柜体间隙、吊顶夹层等受限空间内完成作业，不会因机身尺寸过大导致无法伸入作业区域；整机重心经过配平设计，空载状态下重心落在主握持手柄的中心位置，单手握持时不会出现机头下沉的情况，降低长时间仰钻、高位作业时的手臂负荷。机身外壳采用工程塑料注塑成型的分体式结构，前后壳通过螺丝紧固连接，内部的电机、齿轮组、开关组件均设置独立的安装定位柱，装配时各部件可直接卡入定位位置，减少装配过程中的调整工序，后期维护时拆开外壳即可直接更换易损部件，维护成本更低。机身表面的散热槽沿电机舱的圆周方向排布，可在电机高速运转时形成顺畅的散热风道，带走电机运转产生的热量，避免长时间连续作业导致的电机过热烧损问题，适配长时间连续作业的工况需求。开关组件采用无级调速结构，按压力度与输出转速正相关，作业初始阶段可轻按开关输出低转速，待钻头在作业面定位稳定后再逐步提升转速，避免初始转速过高导致钻头滑移刮伤作业面，尤其适合瓷砖、玻璃等光滑表面的钻孔定位作业，降低作业废品率。
