弧形曲面装饰相框摆件结构设计

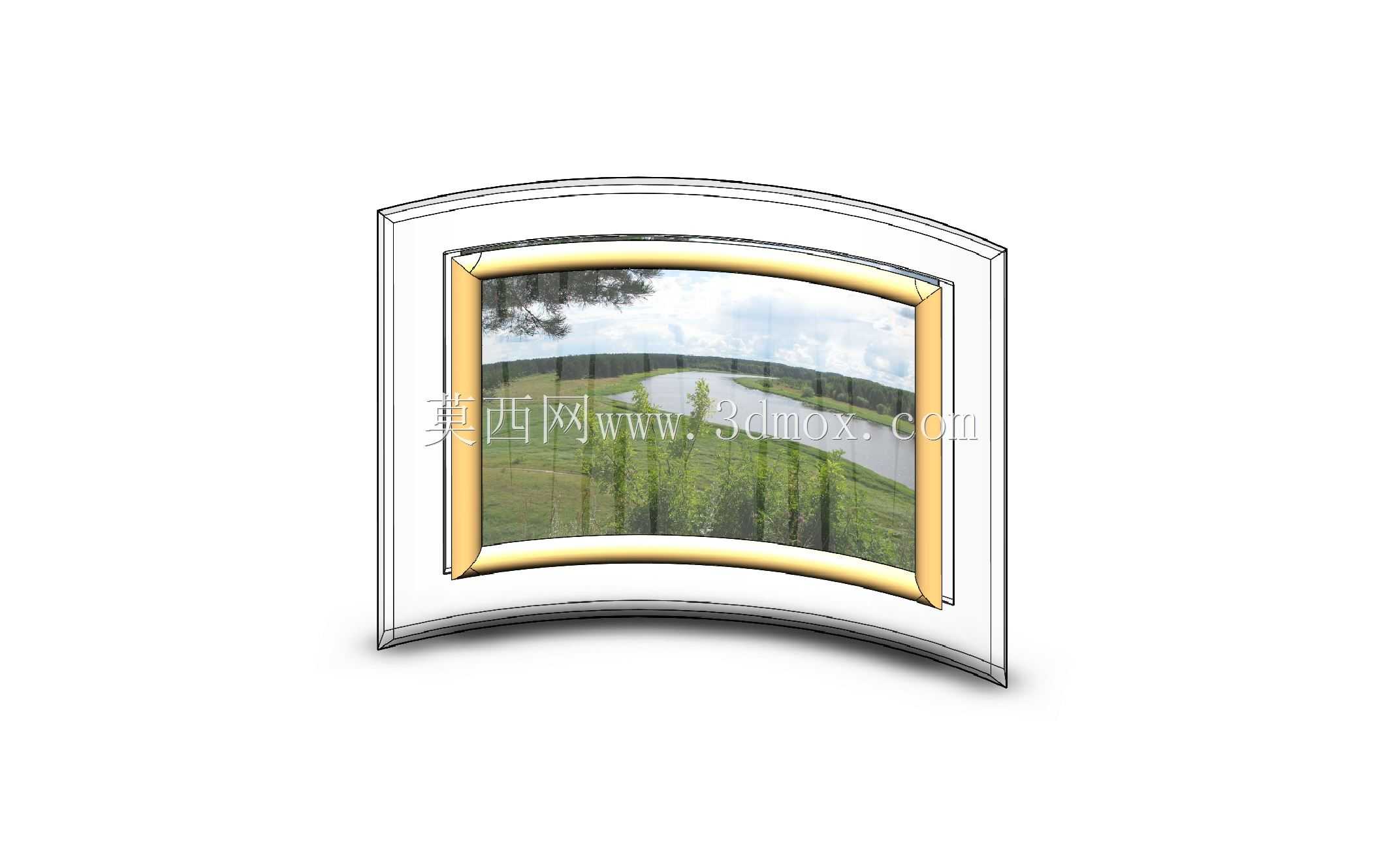

　　日常做桌面陈设类结构设计时，这类弧形曲面相框的结构逻辑和常规直边相框差异不小，首先要考虑的是曲面玻璃或者透明展示面的安装限位，不能照搬直边相框的压条结构，不然装配时很容易出现透明件受力不均开裂的问题。先从实际使用场景说，这类相框主要放置在办公桌、家居玄关置物台、书房展示架上，用来放置6寸标准冲印照片，和常规直边相框相比，弧形外框的视觉包裹感更强，从侧方45度视角观看照片时不会出现直边相框的边框遮挡视线问题，同时曲面造型本身也能作为桌面装饰件，不需要额外搭配装饰底座。

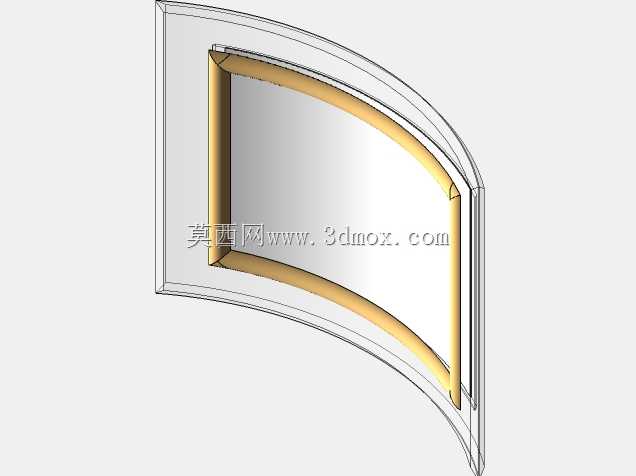

　　设计思路上，首先确定外框的弧度曲率，这个曲率不能太大，不然放置照片时照片的弯折应力会持续作用在相纸边缘，时间久了相纸会出现不可逆的折痕，曲率也不能太小，不然失去弧形造型的设计辨识度，经过多次结构验证，外框的弧面弦长控制在170mm左右，弧高控制在18mm是比较合适的区间，既能保证曲面造型的视觉效果，也能让6寸相纸自然贴合弧面时的弯折应力在相纸可承受范围内，不会出现长期放置后的折痕问题。外框的边框截面采用阶梯式结构，内侧第一阶是透明面板的安装槽，槽深2mm，宽度比透明面板厚度大0.2mm，预留装配公差和热胀冷缩的余量，第二阶是相纸和背板的放置槽，槽深5mm，刚好容纳0.3mm厚的相纸和3mm厚的密度板背板，最外侧是边框的装饰面，做了内凹的金色装饰边造型，提升视觉层次感。

　　安装边界方面，相框底部做了一体化的弧形支撑脚，支撑脚和外框主体是一体成型结构，不需要额外组装金属支架，支撑脚的触地面做了1.5mm宽的平面，保证放置在光滑桌面时的稳定性，支撑脚的重心投影落在相框整体的几何中心靠前10mm位置，即使放置时受到轻微的桌面碰撞，也不会出现向后倾倒的问题。外框的边角位置全部做了R3的圆角处理，避免日常拿取时尖锐边角划伤手部，同时也能降低注塑或者3D打印成型时的边角应力集中问题，减少成型后的翘曲变形概率。

　　功能特性上，相框的背板采用弹性卡扣固定，在相框上下边框的内侧各设置两个弹性卡爪，卡爪的扣合量控制在0.8mm，不需要额外的旋转卡扣或者金属固定件，更换照片时只需要用指甲轻轻拨开卡爪就能取下背板，操作力度控制在15N左右，既不会因为卡合力太小导致背板自行脱落，也不会因为卡合力过大导致更换照片时操作困难。透明面板采用高透亚克力材质，相比普通玻璃重量降低60%，同时抗摔性能更好，即使不小心从桌面滑落也不会出现碎裂伤人的问题，面板表面做了防刮硬化处理，日常擦拭时不会留下细微划痕。

　　实际结构验证阶段，还要考虑不同温湿度环境下的结构稳定性，比如在南方高湿度环境下，背板如果采用纸质材料很容易吸潮变形，导致相纸出现波浪形褶皱，所以背板采用高密度PVC材质，吸水率控制在0.1%以下，即使长期在高湿度环境下放置也不会出现变形问题。外框的壁厚控制在2.5mm，整体重量控制在180g左右，拿取时手感适中，不会因为太轻显得质感单薄，也不会因为太重导致放置时压坏桌面的软质垫材。另外在相框的背部上方预留了一个直径5mm的挂孔，如果用户不想放置在桌面，也可以通过挂孔将相框挂在墙面的钉子上，实现桌面放置和墙面挂载两种使用方式的兼容，挂孔的位置做了沉台设计，挂装时挂钉的头部可以完全沉入沉台内，保证相框背部和墙面完全贴合，不会出现倾斜晃动的问题。
