手摇式家用碎肉绞肉设备结构设计

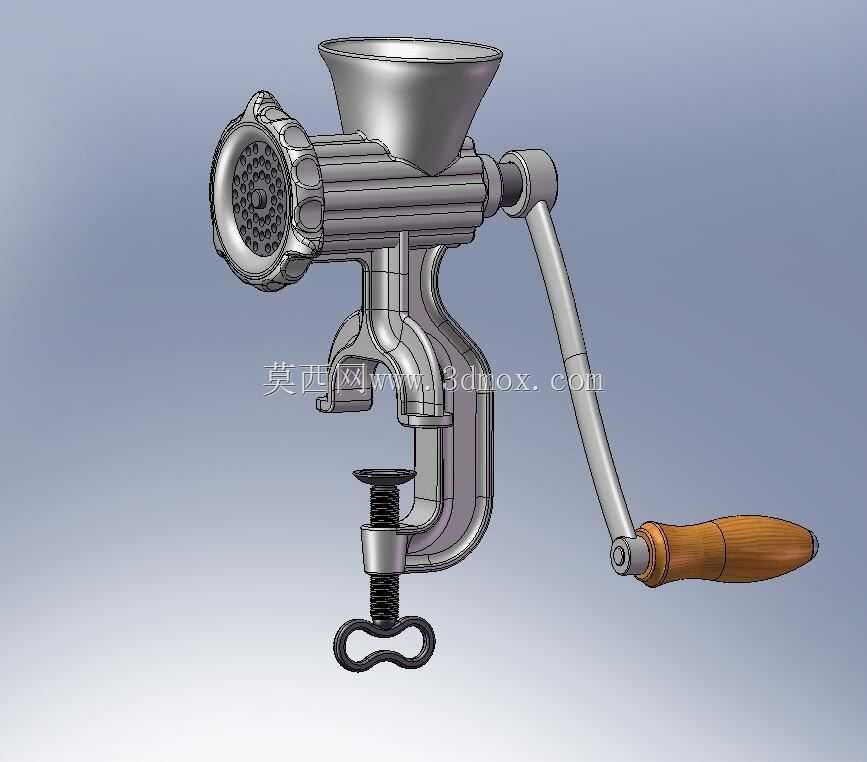

　　做家用小型食品加工器具的结构设计时，最先要锚定的是普通家庭台面的安装边界，这款手摇绞肉设备的夹装结构适配常规15-45mm厚度的厨房操作台边缘，夹座底部的蝶形调节螺杆行程留足了60mm的调节余量，不需要额外打孔固定，旋转手拧蝶形螺母就能完成设备的锁紧定位，夹座与台面接触的端面做了圆弧过渡，不会刮伤木质、石英石等常见台面的饰面，适配绝大多数家庭厨房的操作场景，也能满足小型熟食摊位、户外露营场景下的临时加工需求，不需要外接电源，纯机械传动的结构完全规避了用电安全隐患，潮湿的厨房环境下使用也不会有漏电风险。

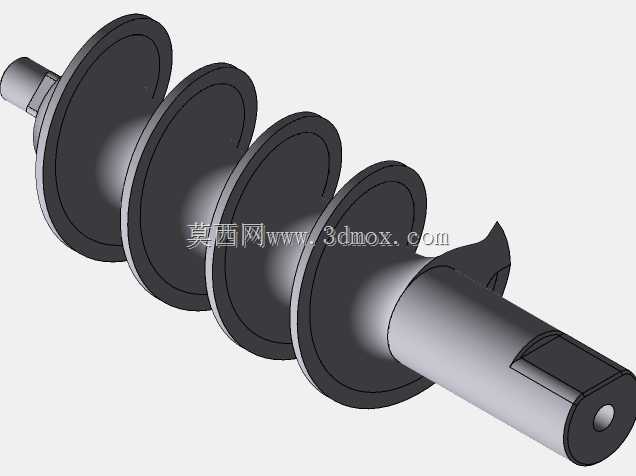

　　设备的核心功能是将块状鲜肉、软化后的冻肉加工成不同粗细的肉糜，也可适配加工蔬菜馅料、坚果碎等食材，进料斗采用大口径敞口设计，进料口直径达到120mm，单次可投放拳头大小的肉块，不需要提前将食材切得过碎，减少预处理的工作量。推进螺杆采用变螺距设计，从进料端到出肉端螺距逐渐缩小，能够在推送食材的过程中逐步完成挤压，避免食材在腔体内卡滞，螺杆表面做了光滑圆弧过渡，没有卫生死角，日常拆解后冲洗就能完成清洁，不会残留食材残渣滋生细菌。

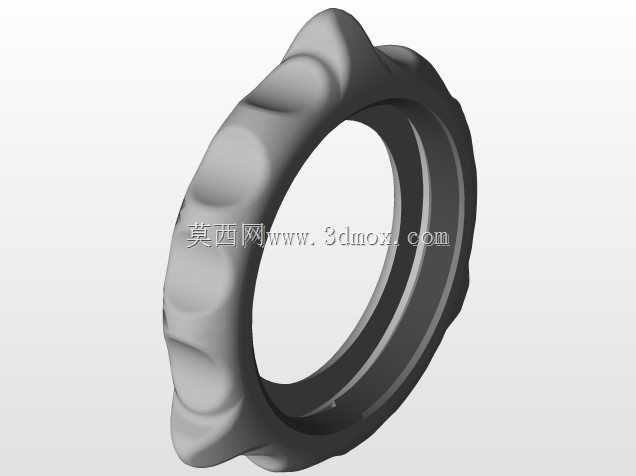

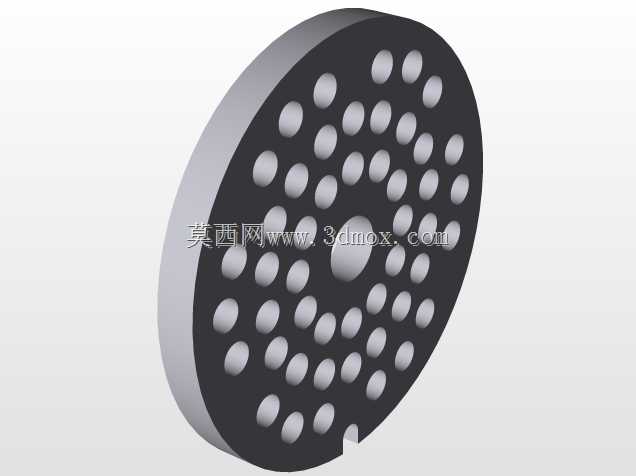

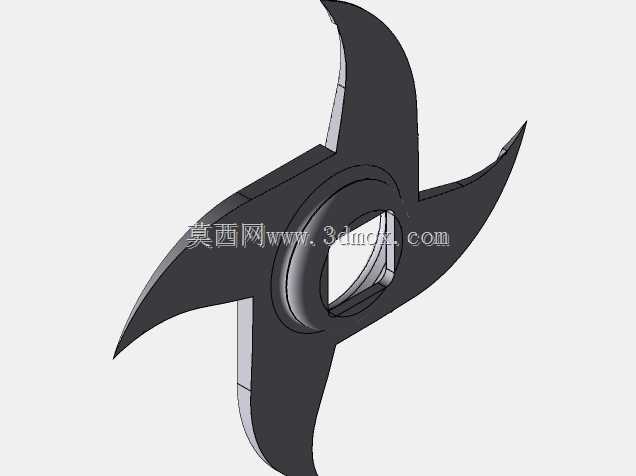

　　出肉端的孔板做了可更换设计，标配3mm、6mm、8mm三种孔径的出肉孔板，分别适配制作细腻肉丸馅、常规饺子馅、粗颗粒香肠馅的不同需求，孔板外侧的锁紧压盖采用大滚花设计，徒手就能拧开更换孔板，不需要借助额外工具。十字切割刀与孔板的贴合面做了平面度研磨处理，刀片刃口采用斜磨设计，切割时不会出现挤烂食材的情况，能最大程度保留肉料的纤维口感，避免肉料过度挤压出水影响成品风味。

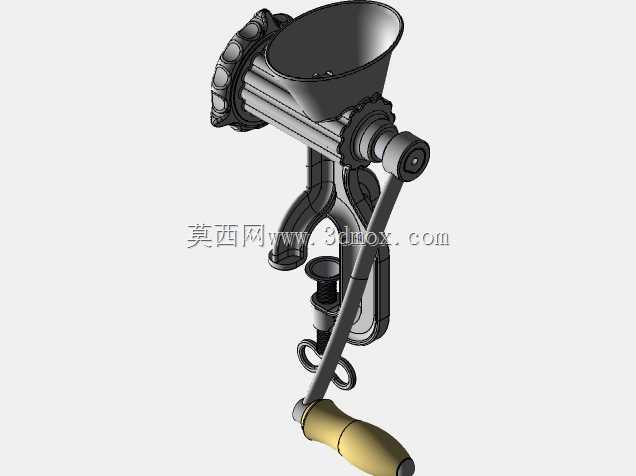

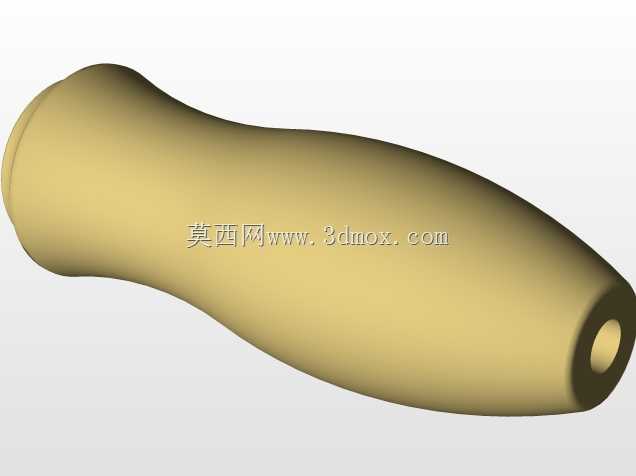

　　传动部分的手摇臂长度设计为180mm，力臂长度经过反复校核，成年人正常施力就能轻松完成绞碎操作，摇臂与主轴的连接采用方形榫卯结构，配合防脱卡簧，长时间使用也不会出现打滑、松脱的问题，木质握柄做了人体工学圆弧设计，握持时贴合手掌轮廓，长时间操作也不会磨手，摇臂的转动轨迹做了限位设计，转动时不会与夹座、台面发生干涉，操作空间预留充足。

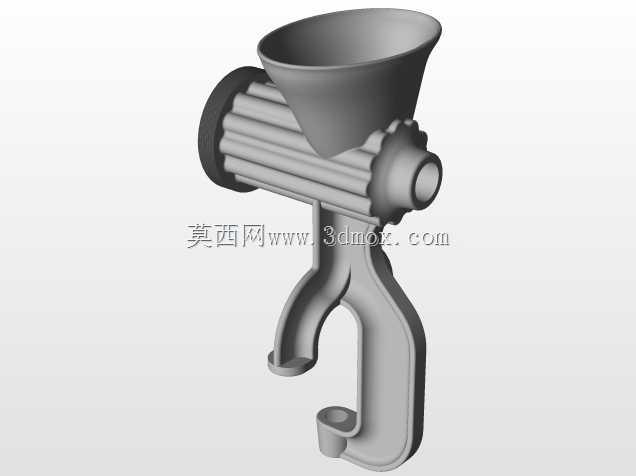

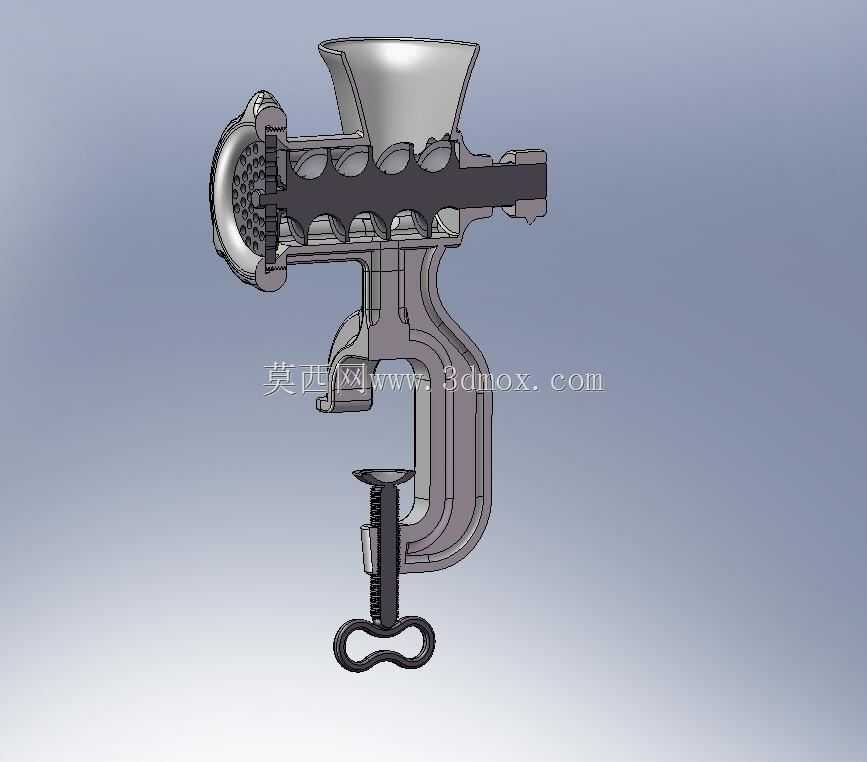

　　整机的腔体外壳采用流线型造型，没有突兀的棱角，所有外露的边棱都做了R2以上的圆角处理，清洁时不会划伤手部。腔体壁厚设计为3mm，采用铸造结构保证整体刚性，绞冻肉时也不会出现腔体变形的问题，进料斗与腔体采用一体化连接，没有拼接缝隙，避免食材卡入接缝。整个设备的拆解不需要专用工具，拧开出料端压盖就能依次取出孔板、切割刀、推进螺杆，所有接触食材的部件都可以单独拆分清洗，装配时按照顺序对位放入即可，没有复杂的对位要求，普通用户看完装配示意就能完成拆装。

　　设计过程中特意校核了各部件的受力情况，夹座的C型开口处做了加强筋结构，锁紧时最大可承受500N的夹持力，绞肉过程中设备不会出现晃动、移位。主轴与腔体的接触位置采用食品级润滑脂密封，不会出现润滑油渗漏污染食材的问题，密封件采用耐磨橡胶材质，反复拆装清洗也不会出现密封失效的情况。摇臂与主轴的连接位置做了隐藏式设计，没有外露的螺丝头，外观整洁同时避免缝隙残留污渍。

　　从实际使用场景出发，这款设备除了家庭日常制作馅料使用，也适合户外露营时加工食材，没有供电限制，整体重量控制在2.3kg，携带搬运都很方便，小型熟食店、早餐摊点作为备用加工设备也十分适用，当电动绞肉设备出现故障时，这款手动设备可以作为应急补充，不会耽误加工进度。设备的整体尺寸控制在长280mm、宽120mm、高220mm，收纳时不需要占用过多橱柜空间，立式放置或者挂墙收纳都可以。
