复古桌面立式电容麦克风结构设计

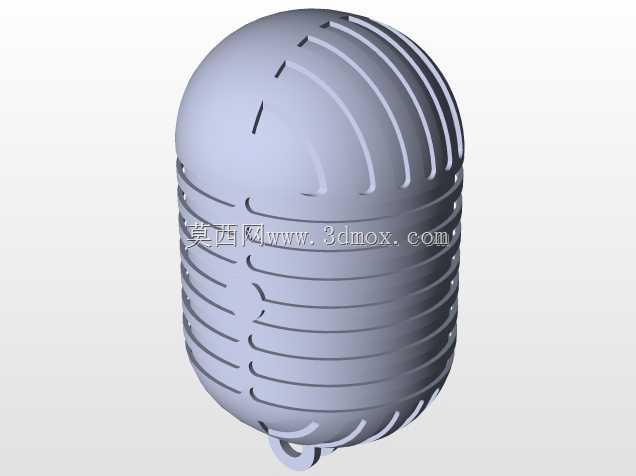

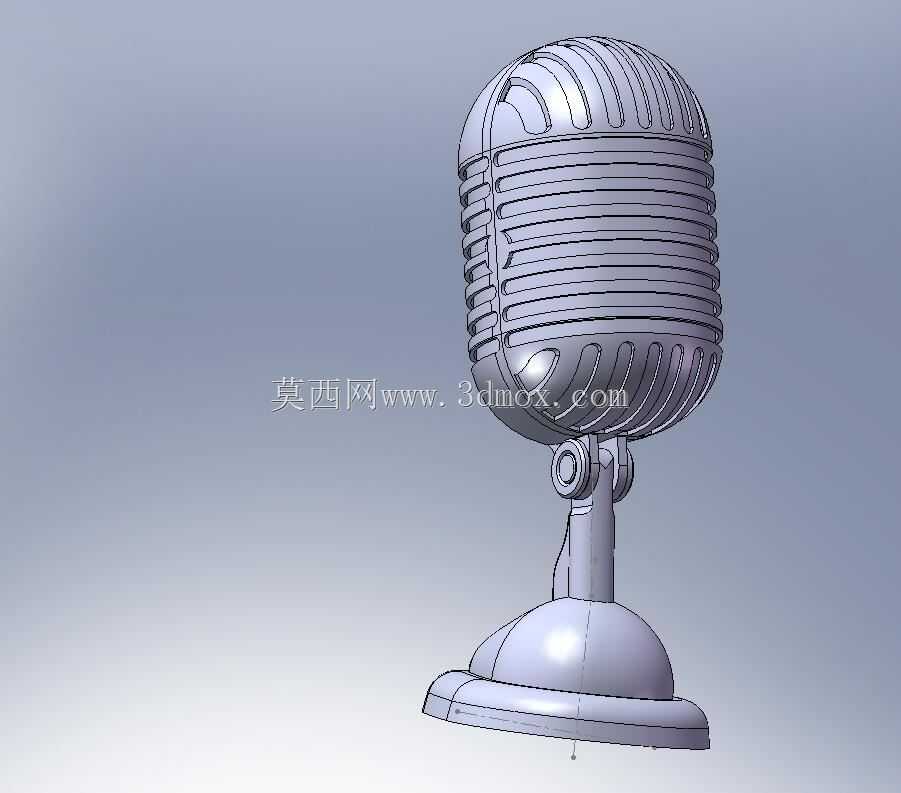

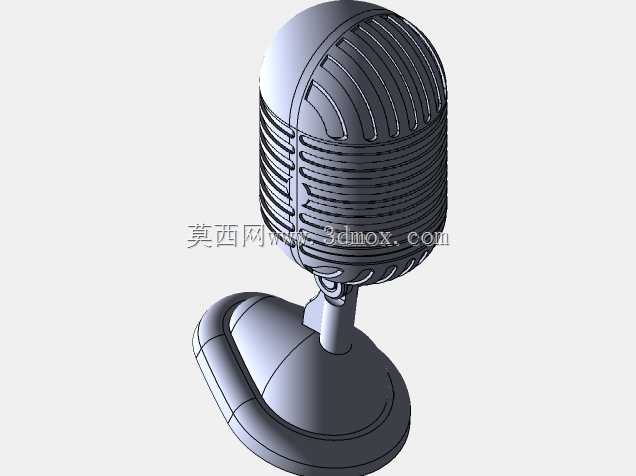

　　这款复古造型的桌面立式拾音设备，在音频采集场景中有着明确的适配边界，首先从应用场景来看，它既可以适配个人桌面播客录制、家庭工作室人声收音，也能作为复古主题直播间的陈设兼拾音硬件，甚至在部分复古风格的线下展演、主题展厅中，可作为兼具实用功能与装饰属性的音频终端。不同于手持动圈麦的便携属性，这类立式桌面麦的固定安装属性，决定了它的结构设计需要优先考虑放置稳定性与拾音角度的可调范围。从结构设计思路来看，整体采用经典的复古格栅网头+万向调节支架+加重底座的三段式布局，网头部分的横向格栅条并非单纯的装饰结构，每一条格栅的弧度、间隙都经过排布，既要保证内部拾音音头的声波入射路径通畅，避免格栅结构对中高频声波产生过多的衍射干扰，

　　同时格栅的环形加强筋结构，能够提升网头整体的抗挤压能力，避免日常挪动、轻微磕碰时网头变形挤压内部音头组件。网头与支架连接的位置设置了阻尼转轴结构，这个转轴的阻尼力矩经过匹配，既可以支持网头在俯仰±30度的范围内任意角度悬停，满足不同坐姿、不同拾音距离下的角度调整需求，又不会因为阻尼过小出现使用过程中网头下坠偏移的问题。底座部分采用圆台形加重结构，底部的接触平面做了微弧收边，放置在木质、玻璃、金属等不同材质的桌面时，都能保证足够的接触面积，底座的整体重量占整机重量的六成以上，从重心设计上保证即使网头调整到最大前倾角度时，整机的重心投影依然落在底座支撑面范围内，不会出现倾翻风险。从安装边界来看，

　　整机放置时占用的桌面投影为直径120mm的圆形区域，网头调整到最高位置时整机高度为210mm，调整到最低俯角时网头最前端距离底座中心的水平距离为85mm，在桌面布置时需要预留对应的空间，避免与桌面的显示器、键盘、补光灯等其他设备产生干涉。从功能特性来看，网头内部的腔体做了分层设计，外层格栅与内部音头固定腔之间留有10mm的空气夹层，这个夹层一方面可以阻挡日常使用时的气流直吹音头，减少呼吸声、桌面风噪对拾音效果的影响，另一方面也能避免外部的灰尘、飞溅的液体直接接触音头振膜，提升设备的环境适应能力。支架部分的立柱采用等直径圆柱结构，内部走线的空腔可以容纳拾音信号的传输线缆，实现线缆隐藏式布置，避免桌面线缆杂乱影响整体美观，

　　立柱与底座的连接位置采用过盈配合加定位销的固定方式，保证长期使用后不会出现立柱松动、转动的问题。在细节结构处理上，网头的每一条格栅边缘都做了R0.5mm的圆角处理，避免锐边在装配、使用过程中划伤操作人员，底座的底部预留了3mm厚的防滑垫安装槽，粘贴防滑垫后可以进一步提升底座与桌面的摩擦力，即使在倾斜角度不超过5度的非完全水平桌面，也能保证放置稳定。不同于现代简约造型的桌面麦克风，这款复古造型的结构设计在还原经典老式麦克风外观特征的同时，所有外观曲面都做了结构合理性校验，比如网头的球形曲面并非正球形，而是在靠近支架连接位置做了微收的锥度过渡，既保留了复古麦的视觉辨识度，又能降低网头与支架连接位置的应力集中，提升连接结构的疲劳寿命。在建模过程中，所有的配合面都预留了合理的装配公差，转轴位置的阻尼件安装槽尺寸按照标准阻尼转轴的安装尺寸设计，不需要额外修改结构就可以直接选用市售的标准阻尼转轴配件，底座的配重块安装腔尺寸可以适配标准的铸铁配重块，不需要单独开模制作配重件，能够有效降低后续量产的模具成本与装配复杂度。网头的格栅条采用等间距排布，相邻格栅条的间隙为4mm，这个间隙尺寸既可以保证声波的通过率，又能避免直径较大的异物进入网头内部触碰音头振膜，起到基础的物理防护作用。整体结构没有采用复杂的异形曲面，所有的外观曲面都可以通过常规的注塑、金属冲压工艺实现，不需要特殊的五轴加工工序，适配常规的批量生产工艺路线。
