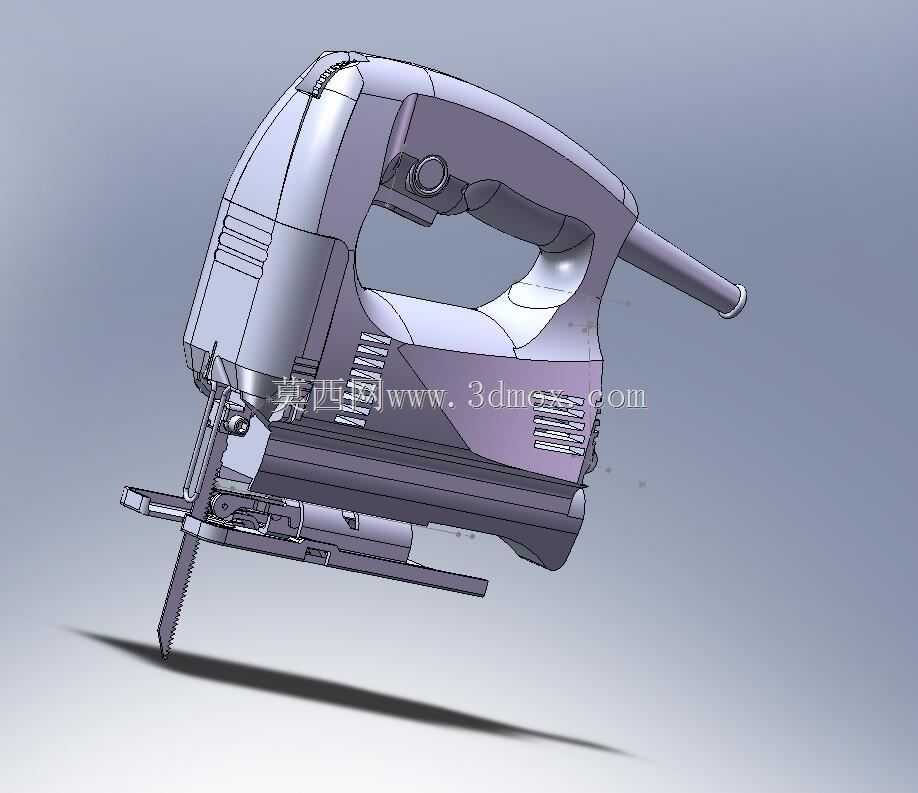

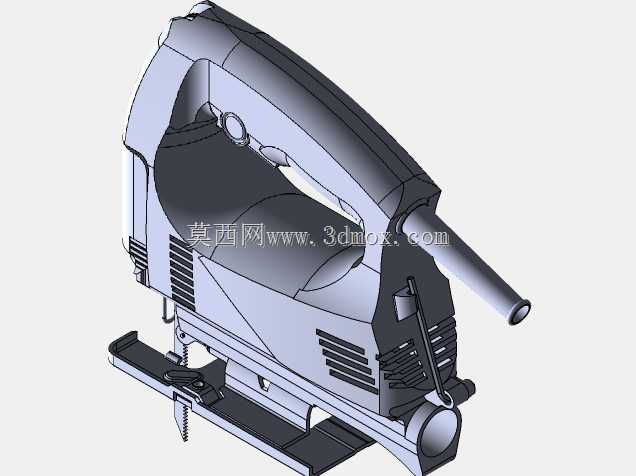

手持式曲线锯结构设计三维数模

　　这款手持式曲线锯的三维结构设计，完全围绕现场作业的实际操作需求展开，没有多余的装饰性结构，每一处壳体曲面、部件布局都服务于实际使用体验。从应用场景来看，这类工具覆盖了家装木工作业、金属薄板裁切、装修现场异形轮廓加工、广告板材切割等多个场景，不管是现场施工的零散裁切需求，还是小型加工坊的小批量异形件加工，都能适配，相比台式锯切设备，它的灵活性优势非常明显，不需要固定的安装工位，操作人员手持即可完成任意走向的曲线裁切，作业范围不受工作台尺寸限制。

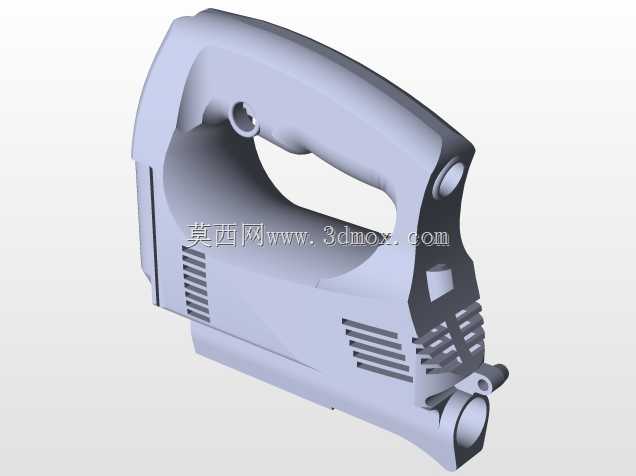

　　从功能特性来看，这款曲线锯采用D型握持手柄结构，手柄的曲面弧度完全贴合人手握持时的掌部轮廓，握持区域做了内收处理，操作时手腕可以保持自然舒展的姿态，长时间作业不容易产生疲劳感。机身前端设置了细长的辅助握持柱，进行大进给量裁切或者硬质材料切割时，另一只手可以扶住前端柱体施加稳定的下压力，避免锯切过程中机身偏移，保证裁切轨迹的精度。锯条安装位置位于机身前端最下方，采用快装式夹头结构，更换锯条时不需要额外的辅助工具，扳动夹头锁扣即可完成锯条的拆装，针对不同的加工材料，可以快速更换对应齿距的锯条，切割木材时选用大齿距锯条提升进给效率，切割薄金属板时选用细齿锯条避免崩边、卡锯。机身内部的传动结构做了重心优化设计，整机重心落在握持手柄的中心位置，手持操作时不会出现机头下坠或者机尾上翘的问题，操作人员只需要施加引导方向的力，不需要额外用力平衡机身姿态，大幅降低操作的体力消耗。底座采用平直的金属支撑板结构，裁切时支撑板完全贴靠在工件表面，为锯切动作提供稳定的支撑基准，避免锯条切入过深或者机身倾斜导致的裁切角度偏差，支撑板的前端做了收窄处理，靠近转角位置裁切时不会产生视觉遮挡，方便操作人员对准裁切标线。

　　设计过程中优先考虑了作业时的安全边界，锯条的往复行程做了严格的限位，最大伸出长度不会超过底座下方的有效裁切深度，避免空载状态下锯条过度伸出引发的安全隐患。机身侧面的散热格栅顺着内部风道的走向排布，电机运转产生的热量可以顺着格栅快速排出，连续长时间作业时电机温度不会超过绝缘等级允许的范围，散热口的位置做了错位遮挡设计，切割产生的木屑、金属碎屑不会直接被吸入电机内部，降低内部元件的磨损风险。机身尾部的电源线出线位置做了防弯折护套，作业过程中频繁拖拽、弯折电源线时，护套可以分散线根位置的应力，避免电源线断裂引发的漏电风险。

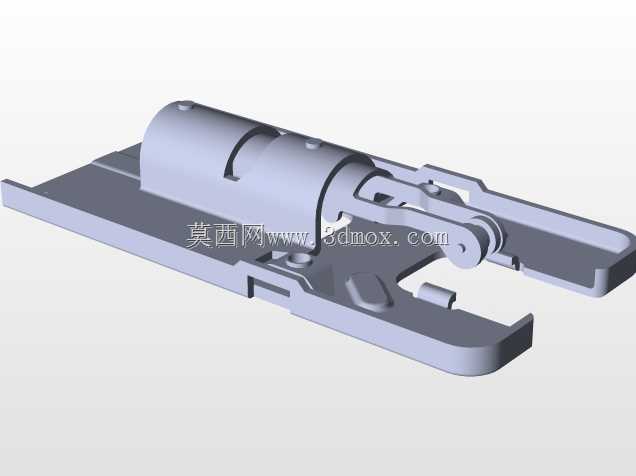

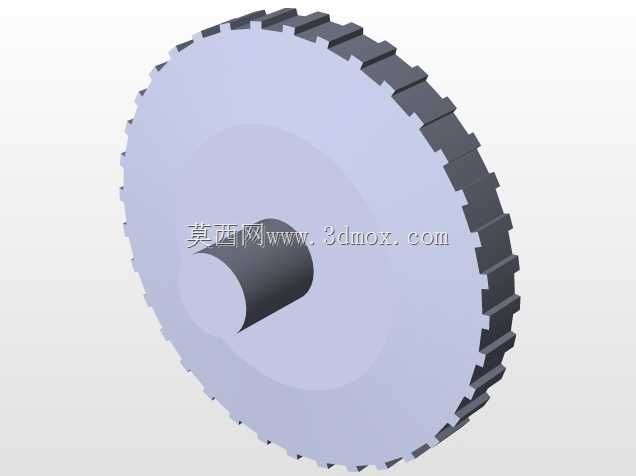

　　尺寸设计上充分兼顾了操作灵活性与结构强度，整机长度控制在单手握持可轻松操控的范围，不会因为机身过长导致转角操作时磕碰工件，机身宽度在握持区域做了收窄，手掌大小不同的操作人员都能稳定握持。安装边界方面，这款曲线锯不需要额外的固定安装结构，配合不同材质的锯条即可完成木材、铝材、塑料、薄钢板等多种材料的裁切作业，锯条的夹持接口兼容市面上主流的通用T型曲线锯条，后期耗材替换不需要匹配专用配件，降低使用过程中的维护成本。机身内部的传动机构采用偏心轮结构将电机的旋转运动转化为锯条的上下往复运动，往复频率可以根据加工材料的不同做对应调整，切割软质材料时调高往复频率提升加工效率，切割硬质金属时调低往复频率减少锯条的磨损，延长锯条使用寿命。
