松下手持专业数码摄像机结构设计

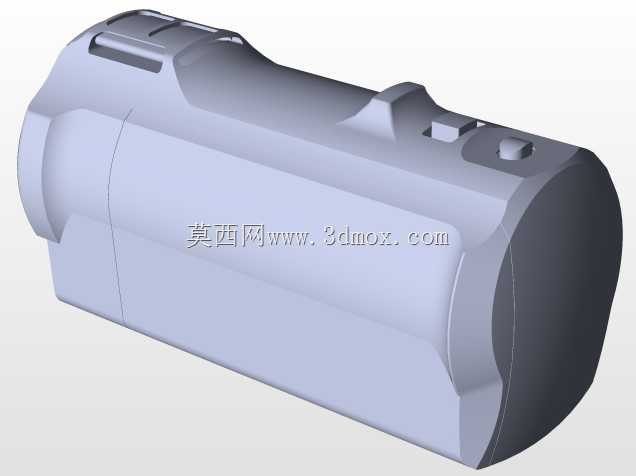

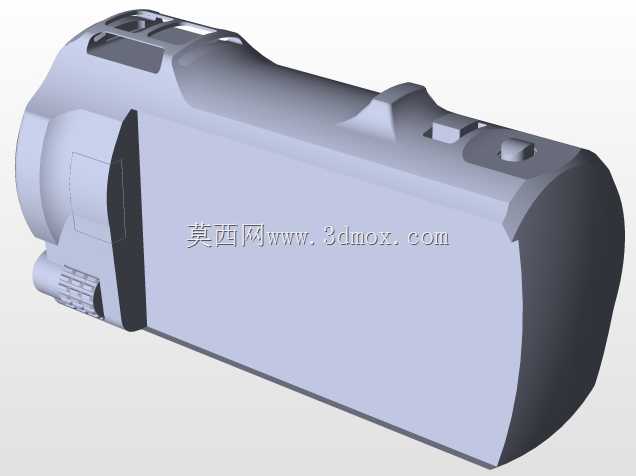

　　在广电采编、户外纪实、婚庆跟拍以及工业巡检影像记录等场景中，手持专业摄像机的结构合理性直接决定了长时间作业的操作效率与设备可靠性，本次呈现的这款手持专业摄像机结构设计，完全围绕一线拍摄的实际使用需求展开，从握持受力、部件布局到功能边界都做了针对性的工程考量。从实际使用场景出发，手持拍摄时设备的重量分配是首要设计要点，整机重心被严格控制在握持手柄的中心轴线上，当使用者单手握持设备进行长时跟拍时，手腕不需要额外施加对抗扭矩来平衡设备前倾或后坠的力，配合手柄侧面贴合手掌弧度的内凹曲面，即使连续握持两到三小时，手部的疲劳感也能得到有效缓解。手柄表面的防滑纹理做了分区设计，指腹接触区域采用细密的凸点结构，增大摩擦力的同时不会硌手，

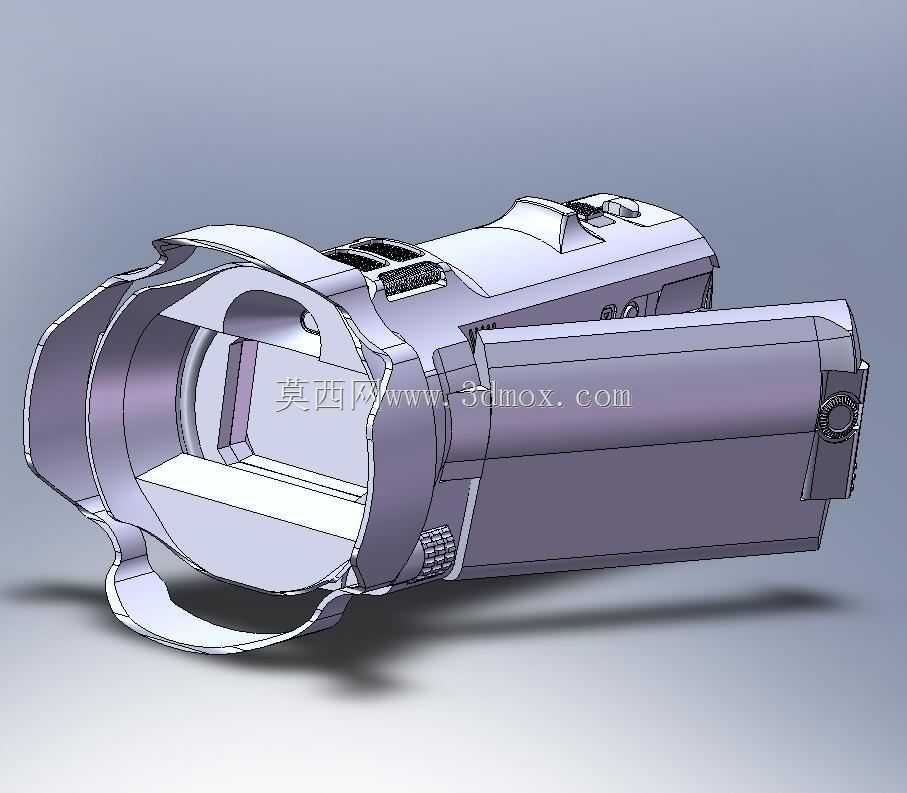

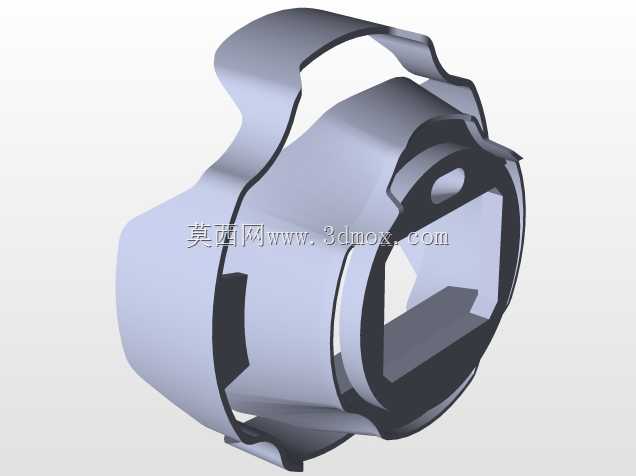

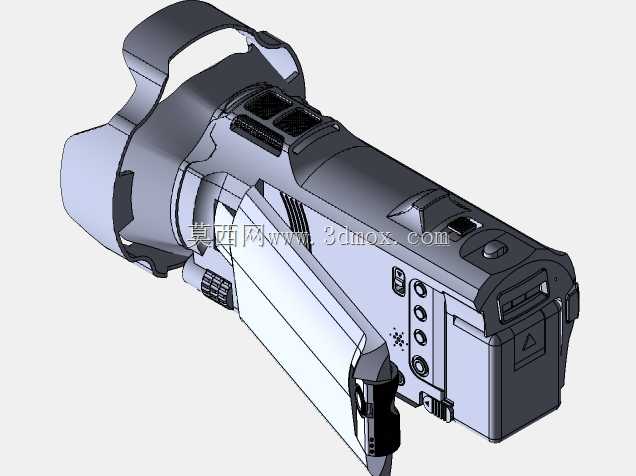

　　掌根贴合区域则做了软质包覆的预留安装位，可后续装配橡胶垫进一步提升握持稳定性。镜头端的结构设计充分考虑了外接配件的兼容性，镜头外圈预留了标准的滤镜安装螺纹，可直接适配通用规格的UV镜、偏振镜等光学配件，镜头上方的遮光罩卡扣采用对称式布局，安装遮光罩时不需要对位找缺口，旋转到位即可自动锁止，拆卸时按压两侧卡扣就能快速取下，适合户外拍摄时快速切换配件的需求。镜头周边的保护环采用凸起式设计，当设备意外平放或者发生轻微磕碰时，保护环会先于镜头镜面接触接触面，避免光学镜片直接受冲击出现刮擦或者碎裂的问题。机身上的功能按键布局完全贴合手持操作的人机工程逻辑，录制启停按键被设置在手柄前端食指自然放置的位置，使用者不需要移动手部位置，仅靠食指的自然弯曲就能触发录制，避免按动按键时造成机身晃动影响画面稳定性。变焦拨杆的阻尼做了分段调校，轻拨时实现慢速平滑变焦，适合画面的缓慢推拉，用力拨动时则切换为快速变焦，满足快速捕捉远景画面的需求。机身顶部的热靴接口做了加强筋结构补强，外接专业补光灯、收音麦克风等配件时，接口处的承重能力可满足常规外接设备的重量需求，不会出现接口断裂或者配件松动的问题。机身侧面的翻转屏采用多轴铰链结构，可实现水平方向180度旋转、垂直方向270度翻转，不管是低角度仰拍、高角度俯拍还是自拍取景，都能调整到合适的屏幕观察角度，铰链的阻尼经过调校，调整到任意角度都能稳定保持位置，不会出现屏幕自行下垂的问题。考虑到户外拍摄的复杂环境，

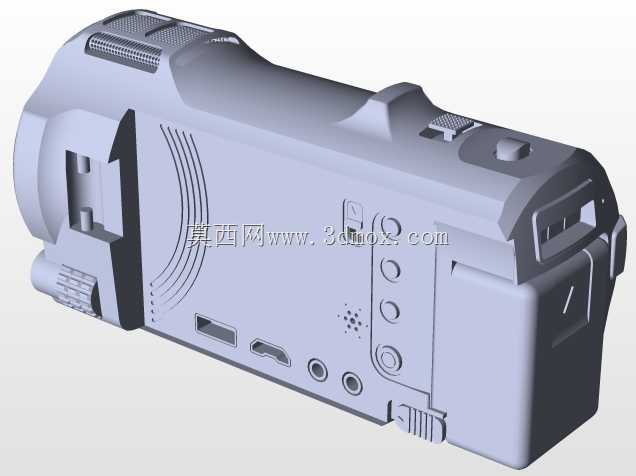

　　机身的接缝处都预留了密封胶条的安装槽位，装配后可实现基础的防泼溅能力，应对小雨天气或者突发的水溅场景时，能保护内部电路板和光学组件不受潮损坏。电池仓设置在手柄尾部，采用卡扣式锁止结构，更换电池时只需要拨动锁扣就能弹出电池，单块电池的安装空间匹配常规大容量摄像机电池的尺寸，可满足长时间户外拍摄的续航需求，仓盖内侧同样设置了密封胶条，避免水汽从电池仓缝隙进入机身内部。存储卡槽位于电池仓旁，支持双存储卡的安装位，可实现录制时的双卡同步备份，避免单卡损坏造成素材丢失，卡槽的弹片结构经过寿命优化，可承受上千次的存储卡插拔不会出现接触不良的问题。机身尾部的接口区域集中布置了HDMI输出、音频输入、充电等接口，接口外侧设置了可翻转的橡胶保护盖，不使用接口时盖上保护盖，可阻挡灰尘和水汽进入接口，避免接口氧化造成接触故障。从安装边界来看，整机的外形尺寸控制在单手握持的合理范围内，横向长度不会超过成年人手臂自然弯曲时的操作半径，竖向高度不会遮挡使用者观察前方场景的视线，机身底部设置了标准的三脚架安装螺孔，螺孔周围做了金属嵌件补强，频繁安装拆卸三脚架快装板时，不会因为螺纹磨损导致安装松动，螺孔的位置恰好处于整机重心的垂直线上，安装在三脚架上时不会出现重心偏移导致云台倾斜的问题。机身顶部的提手结构做了一体化的加强设计，提手内侧预留了手指握持的凹槽，需要短距离转移设备时，可直接通过提手拎起设备，不需要额外加装肩带或者握持手柄，提手与机身的连接位置采用多颗螺丝固定，

　　连接强度可承受整机数倍重量的拉力，避免拎取时出现提手脱落的问题。散热结构的设计上，机身侧面和顶部设置了隐藏式的通风栅格，栅格的开孔方向做了斜切处理，既可以保证空气流通带走内部主板和图像处理器工作产生的热量，又能避免雨水或者灰尘直接通过栅格落入机身内部，长时间录制4K高码率视频时，内部的散热风道可将核心元器件的温度控制在合理工作区间，不会因为过热出现录制中断或者元器件降频的问题。在细节结构上，机身内置的扬声器开孔位于屏幕转轴旁，不会被握持的手部遮挡，回放录制素材时声音可以清晰传出，内置麦克风的收音孔位于机身前端顶部，做了防喷棉的安装预留，户外录制时可减少风噪对收音效果的影响。整个结构设计没有冗余的装饰性部件，所有的曲面和凸起结构都服务于实际操作需求，既保证了专业设备的功能完整性，又兼顾了手持使用的便携性和舒适度，可直接作为同类型手持摄像设备结构开发的参考模型，也可用于影视拍摄场景的三维可视化演示素材。
