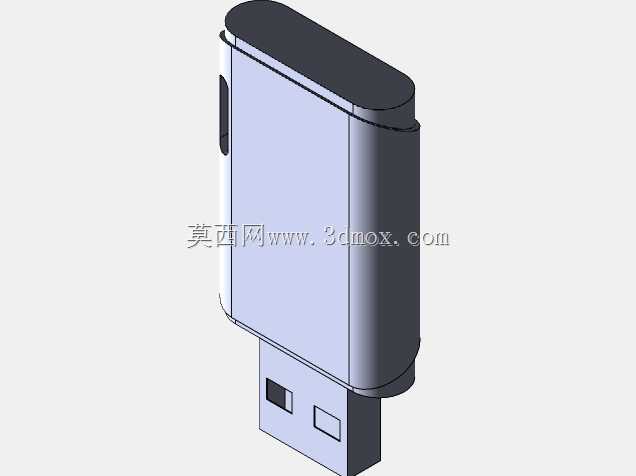

推拉式便携U盘外观结构三维数模

　　日常办公场景里，这类推拉式U盘是跨设备数据拷贝的高频使用配件，不需要额外配备保护帽，通过壳体内部的滑动轨道就能实现USB公头的伸出与收回，避免了传统盖帽式U盘容易丢失护盖的问题，不管是插在台式机前置USB接口、笔记本侧边接口，还是车载中控、打印复印机的外接数据口，都能适配常规的接口安装空间，不会因为壳体过长干涉相邻接口的使用。从结构设计逻辑来看，整个产品分为上下扣合的塑料外壳、内部滑动承载座、USB金属公头三个核心部分，外壳的圆弧过渡边缘是按照手持插拔的人机尺寸做的处理，握持插拔的时候不会有尖锐棱角硌手的问题，侧面预留的防滑推钮位置刚好对应成年人拇指的操作行程，推钮滑动的行程距离刚好控制在USB公头完全伸出外壳到完全收回外壳的区间，

　　滑动到两端位置时，内部的卡位结构会提供清晰的段落阻尼感，避免携带过程中公头意外滑出被磕碰损坏。做三维建模的时候，首先要确认标准USB Type-A公头的通用安装尺寸，公头的金属部分厚度、宽度、长度都要符合通用串行总线的物理接口规范，保证插入标准接口时的配合间隙在合理范围，不会出现插不进去或者旷量过大接触不良的问题。外壳的整体长度控制在收回公头后不超过70mm，截面宽度控制在20mm以内，厚度控制在10mm左右，这个尺寸边界刚好能适配大多数电脑包侧袋、牛仔裤口袋、钥匙挂扣的携带空间，不会因为体积过大造成携带不便。上下壳的扣合结构采用沿壳体边缘布置的卡扣配合，不需要额外打螺丝固定，装配的时候直接将预装了公头的滑动座放入下壳的导向槽内，

　　再扣合上壳就能完成整体装配，导向槽的宽度尺寸和滑动座的配合间隙控制在0.1mm到0.15mm之间，既保证滑动过程顺畅无卡滞，又不会因为间隙过大出现滑动晃动感。外壳表面的处理预留了晒纹或者亮面抛光的工艺余量，建模时壳体的壁厚统一控制在1.2mm，符合常规ABS或者PC塑料的注塑成型壁厚要求，避免出现注塑缩痕、填充不满的工艺问题。在实际的产品验证环节，这类结构的U盘还要考虑反复推拉的使用寿命，滑动轨道的摩擦面要做顺滑处理，推钮的受力位置做加厚处理，避免多次推拉后出现推钮断裂的问题。另外，公头伸出后，公头根部和壳体前端的开口位置要做贴合处理，减少灰尘从开口缝隙进入壳体内部的概率，提升日常使用的可靠性。

　　建模过程中对所有的配合面都做了拔模角度处理，壳体外侧的拔模角度控制在1度，内部卡扣和导向槽的拔模角度根据脱模方向做对应调整，保证后续开模生产的时候能顺利脱模，不需要额外做复杂的滑块结构，能有效控制生产的模具成本。对于结构设计从业者来说，这类小型数码配件的建模重点不在于复杂的曲面造型，而在于各个配合尺寸的精准把控，既要满足外观的简洁流畅，又要兼顾装配工艺、使用手感、接口适配的多重要求，每一处的尺寸公差设定都要对应实际的生产和使用场景，不能只追求外观效果忽略实际的落地可行性。比如壳体前端的开口尺寸，要比公头的截面尺寸单边大0.2mm，既给公头滑动留出足够的间隙，又不会因为开口过大显得做工粗糙；推钮突出壳体表面的高度控制在1.5mm，既能保证拇指推动的时候有足够的摩擦力，又不会因为突出过多在口袋里被异物误触推动。
