专业手持摄录一体机结构三维设计

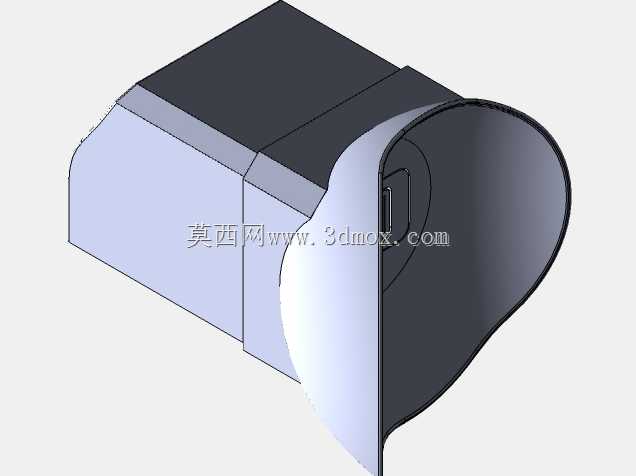

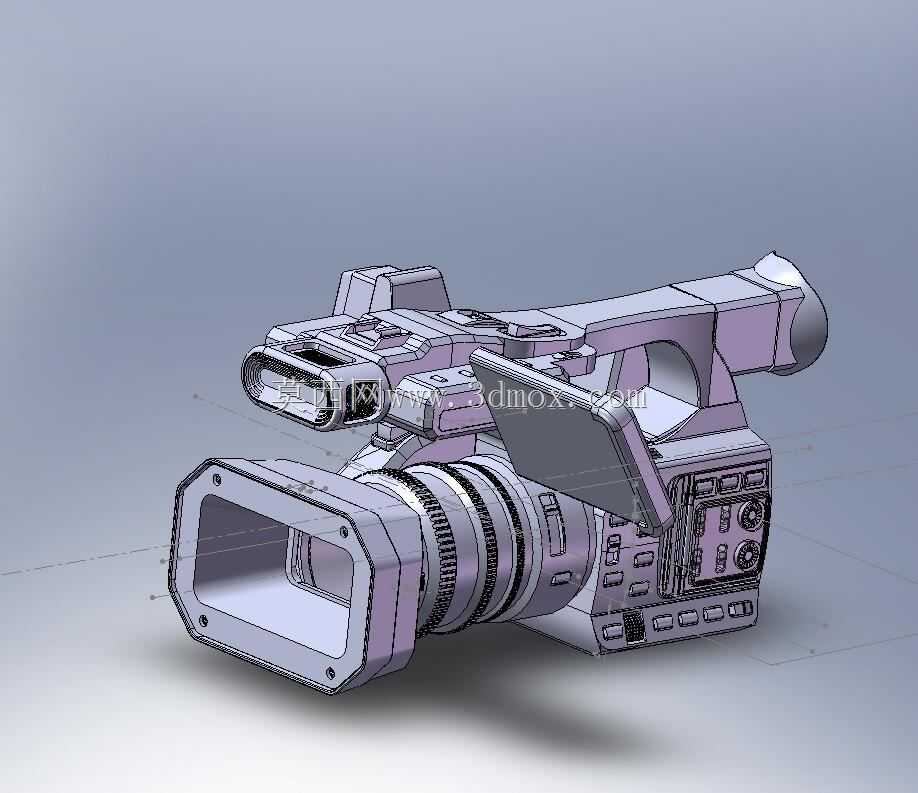

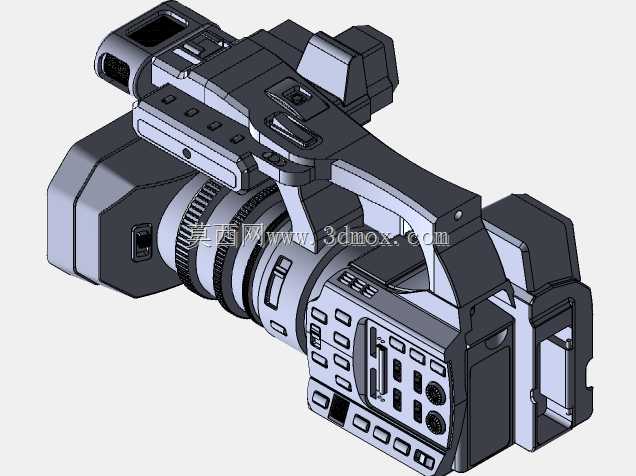

　　本次呈现的手持专业摄录设备三维结构，完整还原了广播级手持摄录一体机的整机装配逻辑与部件布局，从工程视角拆解来看，整机的人机工程设计是结构排布的核心出发点，区别于消费级小型摄像设备，这类专业机型需要兼顾长时间手持作业的配重平衡、外接扩展设备的安装冗余、以及核心光学组件的防护刚性。从结构布局来看，镜头组件位于整机前部，采用阶梯式镜筒分段设计，每一段镜筒的配合面都预留了密封胶圈的安装槽位，兼顾户外作业时的防尘防泼溅需求，镜头前端的方形遮光罩接口采用法兰式定位结构，四个角点设置了内嵌式固定螺孔，可兼容不同规格的外接遮光罩、广角附加镜以及滤镜支架，安装面的平面度公差控制在0.05mm以内，避免外接附件出现光轴偏移的问题。机身中部的握持区域做了内凹式曲面处理，曲面弧度贴合成年男性手掌自然握持的形态，握把内部预留了电池仓的安装空间，电池仓的插拔导轨采用侧滑式定位结构，锁扣位置设置在握把内侧，握持时可通过无名指自然触碰解锁，兼顾操作便捷性与防误触需求，握把表层的包覆层在模型中预留了1.5mm的软胶包覆厚度，可抵消长时间握持的震动反馈，降低作业疲劳感。机身顶部的提手结构采用一体化拱形设计，提手与机身主体的连接位置设置了四个加强筋位，可承受整机1.5倍重量的冲击载荷，提手上表面预留了冷靴安装槽与音频接口的安装位，可外接补光灯、外置麦克风、无线图传发射端等专业扩展配件，接口位置的走线槽隐藏在提手内侧的空腔中，避免外接线缆干扰手持操作。

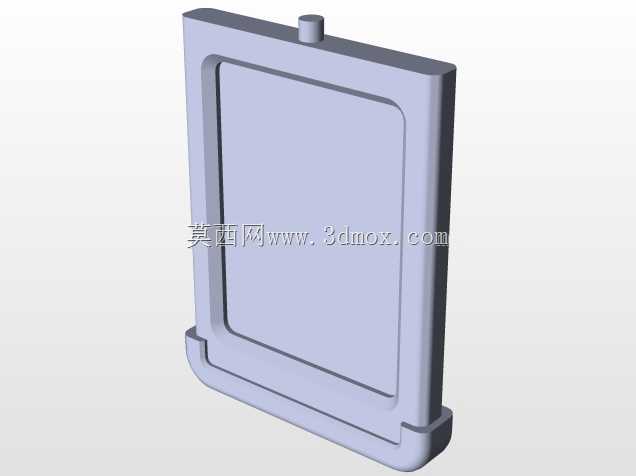

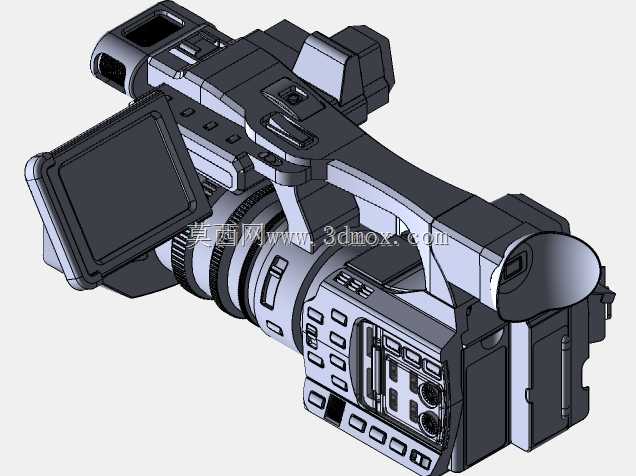

　　机身侧部的翻转显示屏采用双轴铰接结构，铰接轴的阻尼力矩经过匹配设计，可在0到270度的翻转区间内任意角度悬停，满足低角度仰拍、高角度俯拍以及自拍监看等不同作业场景的视角需求，显示屏的收纳槽与屏幕边框做了0.2mm的间隙配合，收纳后可完全贴合机身侧面，避免运输过程中屏幕被剐蹭。机身尾部的接口区域做了内凹式防护设计，所有视频输出、音频输入、电源供电接口都隐藏在橡胶防护盖内侧，防护盖与机身的连接采用柔性连体结构，反复开合不易断裂，接口排布间距预留了不同规格插头的插拔空间，不会出现相邻插头干涉的问题。从整机的尺寸边界来看，整机长度控制在380mm以内，含镜头的最大宽度为180mm，含提手的最大高度为220mm，裸机重量控制在2.2kg左右，

　　配重中心落在握把的中心位置，单手握持时不会出现前端下坠的问题，长时间肩扛作业时也可通过肩带挂点分散重量。从结构设计的细节考量来看，机身主体的壳体采用镁合金压铸成型的框架作为支撑，外部覆盖工程塑料装饰件，模型中完整还原了内部框架的加强筋布局，筋位厚度均匀控制在1.8mm，既保证整机结构刚性，又能有效控制整机重量，机身表面的按键排布遵循操作频率优先级，录制启停按键设置在握把前端食指自然触碰的位置，变焦拨杆与录制按键相邻，白平衡、增益调节等功能按键设置在机身尾部拇指可及的区域，所有按键的按压行程预留了1.2mm的活动空间，按键帽与壳体的间隙控制在0.15mm，避免户外作业时灰尘进入机身内部。散热结构的设计上，机身侧部设置了隐藏式通风槽，

　　通风槽的开孔方向避开握持区域，避免热风直吹操作人员手部，散热风道从机身侧部进风，流经主板与图像传感器的散热片后从机身尾部排出，风道内部设置了防尘网的安装槽位，可在长期使用后更换防尘网，避免灰尘堆积影响散热效率。这类专业摄录设备主要面向广电新闻采访、纪录片拍摄、活动赛事记录、工业巡检影像记录等场景，结构设计上需要兼顾复杂作业环境下的可靠性、长时间操作的舒适性、以及专业功能扩展的兼容性，三维模型完整还原了所有部件的装配关系与安装边界，可用于同类产品的结构参考、人机工程验证、以及外观改型设计的基础参照，建模过程中所有配合面的公差预留、安装位的空间避让都遵循实际量产的工程要求，不存在结构干涉或者安装空间不足的问题，可直接导出工程图用于手板制作的结构验证。
