卡通风格复古蒸汽小火车造型设计

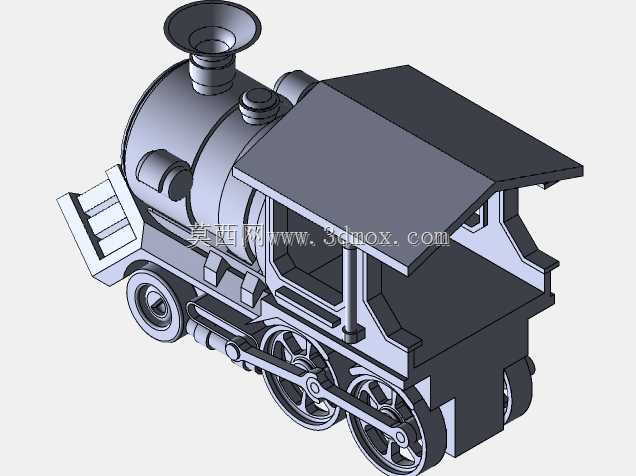

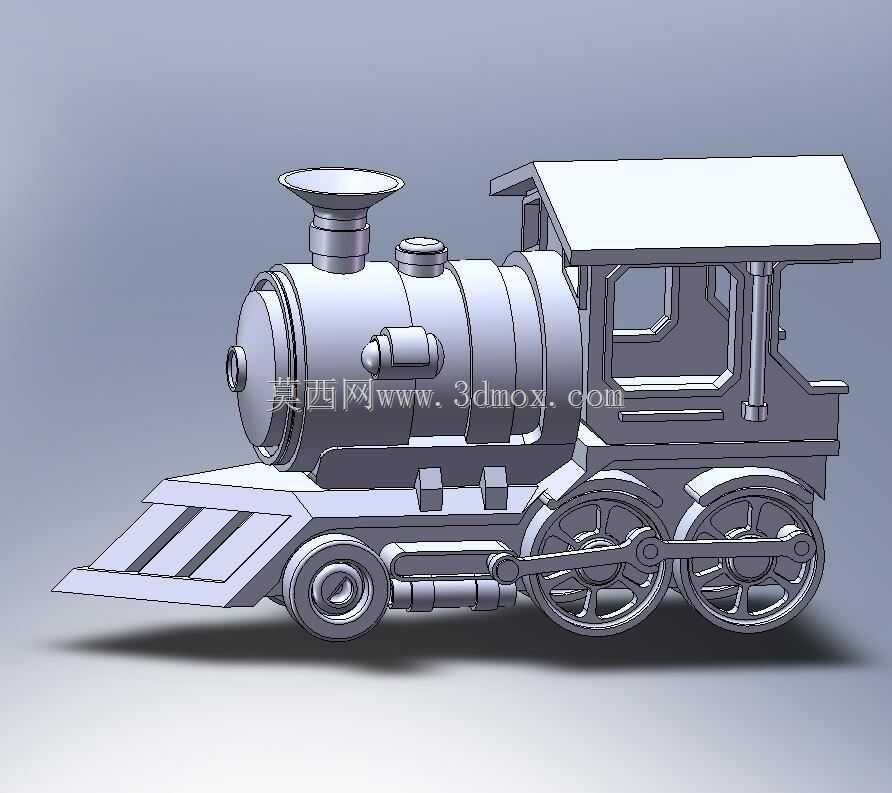

　　这款卡通化的蒸汽小火车造型，在结构设计上保留了经典蒸汽机车的核心识别特征，同时做了适配玩具、文创展示场景的圆润化处理，没有保留真实机车的尖锐棱角与外露危险结构，整体轮廓做了等比例缩放与线条柔化，适合作为桌面摆件、儿童益智玩具原型或者文创IP衍生载体使用。从结构布局来看，前端的排障器做了倾斜坡面设计，既还原了老式机车排障器的功能形态，又将边缘做了圆角过渡，避免尖锐磕碰风险，排障器上方的锅炉筒体采用分段式凸缘结构，还原了真实蒸汽机车锅炉的分段拼接特征，筒体上的汽包、烟囱都做了短粗化处理，比例上更贴合卡通视觉的亲和感，不会出现真实机车高耸烟囱带来的重心偏移问题。驾驶室部分采用半开放的顶棚设计，两侧预留了通透的观察窗口，

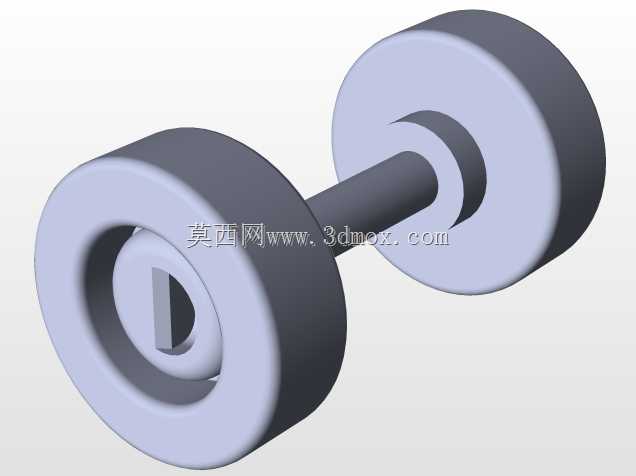

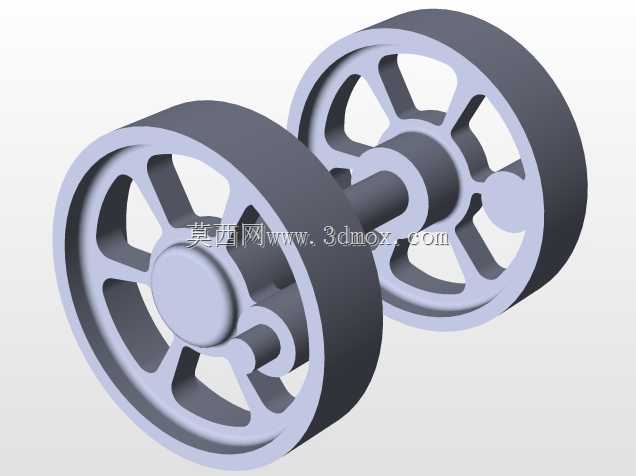

　　窗口边缘做了加厚边框处理，既提升了结构强度，也还原了老式机车驾驶室的框架特征，驾驶室的支撑立柱采用等直径圆柱结构，连接顶棚与底盘框架，保证整体结构的连接稳定性。走行部的设计保留了蒸汽机车经典的连杆传动结构特征，主动轮与从动轮的直径做了差异化调整，大尺寸主动轮搭配小尺寸导轮，还原了真实机车的轮对布局，轮对之间的传动连杆做了加厚处理，避免小尺寸结构在3D打印或者注塑生产时出现断连问题，轮缘部分做了凸起限位结构，适配标准玩具轨道的安装边界，轮对与底盘的连接位置预留了转动间隙，保证轮组可以顺畅转动，不会出现卡滞问题。锅炉前端的车灯采用嵌入式圆形结构，没有做外凸设计，避免磕碰脱落，烟囱顶部做了外翻的唇边结构，还原真实机车烟囱的防雨檐特征，

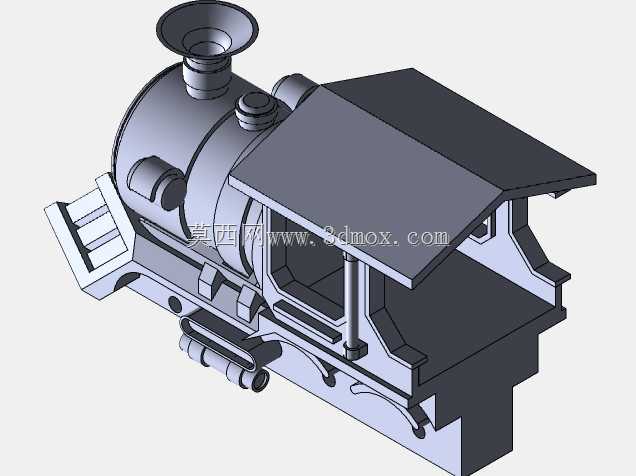

　　汽包顶部的封盖做了圆弧过渡，没有尖锐凸起。整体底盘采用一体化框架结构，将锅炉、驾驶室、走行部的安装位都整合在同一基准面上，降低装配难度，所有零部件的连接位置都预留了0.2mm的装配间隙，适配FDM3D打印、注塑开模的生产公差要求，不需要二次打磨修配即可完成组装。在实际应用场景中，该造型既可以作为静态展示摆件，通过表面喷涂做旧处理还原复古机车的金属质感，也可以加装微型动力模组，改造为可在轨道上行驶的动态玩具，整体外形尺寸控制在掌心可握持的范围内，安装边界适配常见的N比例玩具轨道，轮距与轨道宽度的匹配公差控制在0.1mm以内，保证行驶过程中不会出现脱轨问题。设计过程中对所有外凸结构都做了受力校核，比如烟囱、

　　汽包这些突出部件的根部都做了圆角加强筋处理，即使受到侧向冲击力也不会出现断裂问题，所有零部件的壁厚都控制在1.5mm-2mm之间，既保证结构强度，也不会因为壁厚过大导致3D打印时出现缩痕，或者注塑生产时出现冷却不均的问题。连杆传动部分的铰接位置预留了0.15mm的转动间隙，铰接孔的直径做了统一标准化设计，可适配通用的微型销轴，不需要定制特殊连接件，降低生产配套成本。排障器的倾斜角度设置为30度，既还原真实机车排障器的导流、排障功能形态，也保证在小比例尺寸下有足够的结构强度，不会因为轻微碰撞就出现变形。驾驶室顶棚的边缘做了下翻的包边结构，提升顶棚的抗弯折能力，即使从高处跌落也不会出现边缘开裂的问题。整体造型没有复杂的内凹倒扣结构，在开模生产时可以通过简单的前后模分型完成脱模，不需要设计复杂的抽芯结构，大幅降低模具开发成本，对于3D打印爱好者来说，不需要添加大量支撑结构即可完成打印，支撑拆除后不会留下明显的痕迹，降低后处理难度。
