RC遥控拖车5螺栓深花纹越野车轮

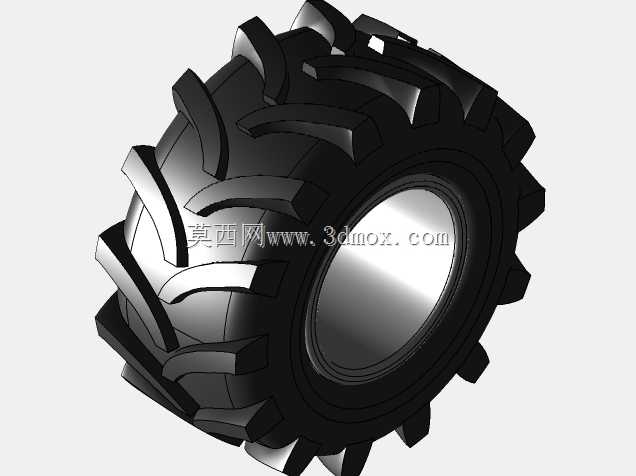

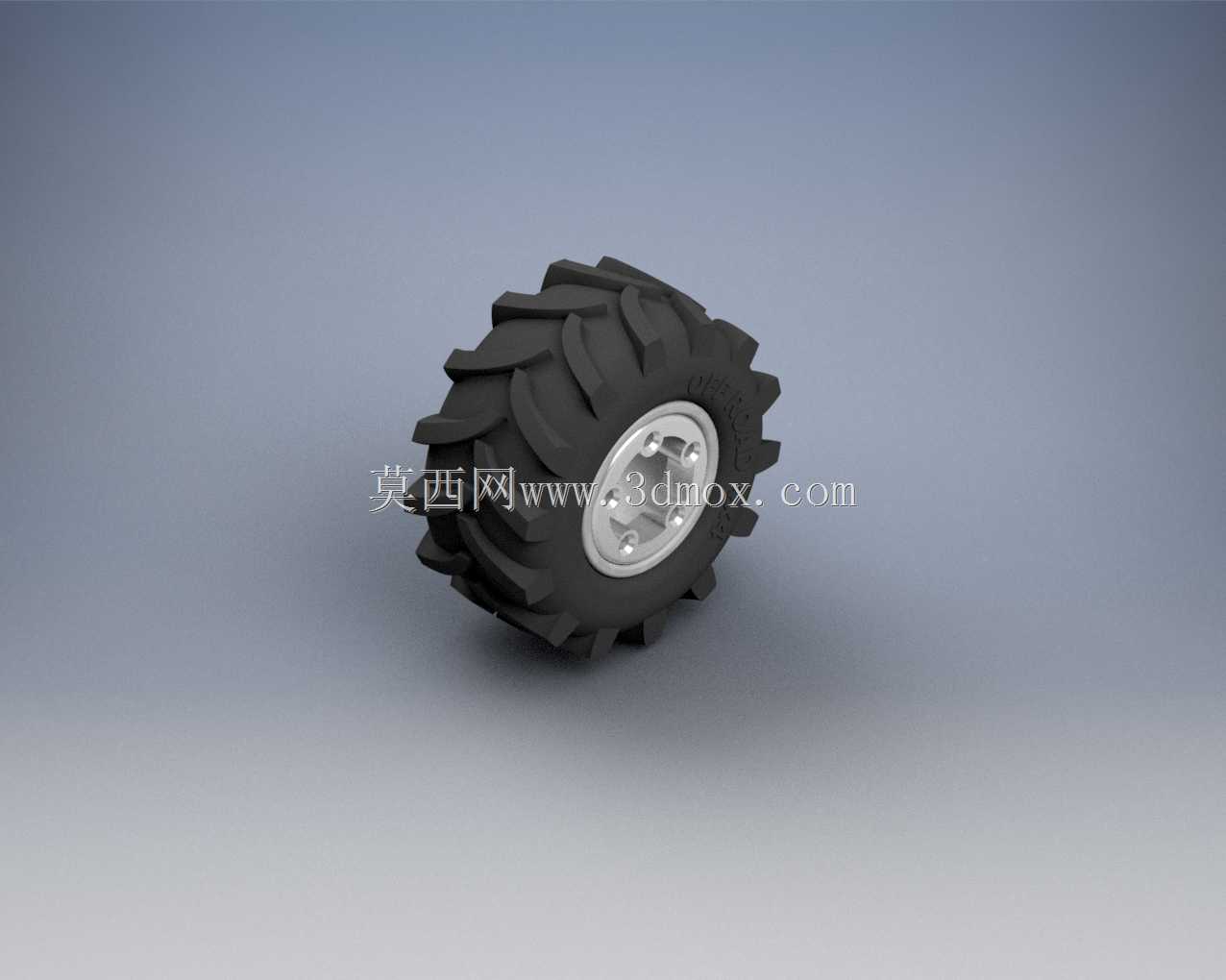

　　该车轮部件主要适配1/10比例遥控越野拖车、仿真攀爬类模型载具，也可作为小型短途转运无人小车的行走端部件使用，在非铺装路面模拟作业、户外地形通过性测试、小型载具拖拽作业场景中承担核心行走支撑功能。从结构设计逻辑来看，整个车轮分为橡胶胎体与金属轮毂两个核心装配单元，胎面采用大角度交错排布的深块状越野花纹，花纹块高度占胎体总厚度的三分之一左右，相邻花纹块之间预留了足够的排泥排沙间隙，在松软泥土、碎石、浅草皮等低附着路面行驶时，花纹块可以嵌入地面凹凸结构提供足够抓地力，避免车轮打滑空转，同时倾斜的花纹侧壁可以在转向时提供额外侧向支撑，减少侧倾滑移风险。轮毂部分采用5螺栓均布的安装结构，螺栓孔沿轮毂中心圆周等角度排布，安装端面做了沉台处理，

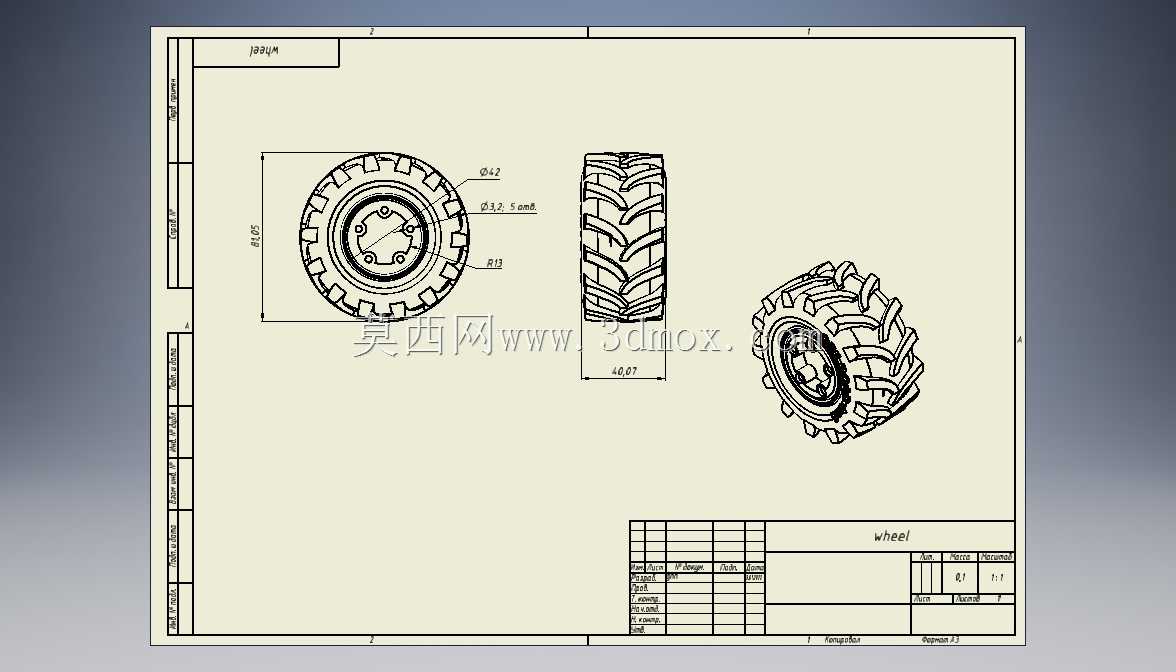

　　装配时螺栓头可以完全沉入沉台内，不会突出轮毂安装面与轮轴固定座产生干涉，轮毂中心预留了标准轮轴配合孔，孔位公差按照小间隙配合设计，既可以保证轮轴穿装顺畅，又能避免装配后出现径向窜动，保证车轮转动时的同轴度，减少高速转动时的动平衡偏差。胎体与轮毂的配合面做了周向防滑齿结构，装配后橡胶胎体的内圈卡入轮毂的防滑齿槽内，即使在大扭矩急加速、紧急制动或者侧向受力较大的越野工况下，也不会出现胎体与轮毂相对打滑、脱胎的问题。从安装边界来看，该车轮的总宽度适配常规1/10比例遥控车的轮拱内宽，安装后轮胎外侧与轮拱边缘预留足够的跳动间隙，在悬挂压缩到极限行程时，轮胎不会与轮拱、车架侧梁发生剐蹭；轮胎外径匹配该比例车型的传动比设定，

　　不会因为外径过大导致传动系统负载超标，也不会因为外径过小导致底盘离地间隙不足，影响复杂地形的通过能力。在实际选型适配时，需要注意轮轴的配合直径与轮毂中心孔的匹配度，若存在微小尺寸差，可以通过添加轴套调整配合精度，5螺栓的安装孔位需要与轮轴接盘的孔位完全对正，紧固螺栓时采用对角分次拧紧的方式，避免轮毂安装面受力不均出现偏斜，导致车轮转动时出现摆振。胎体的橡胶材质选用耐磨耐撕裂的配方，在碎石路面长时间行驶时，花纹块不易出现崩块、过度磨损的问题，即使在低温户外环境下使用，胎体也能保持合适的弹性，不会因为硬度过高丧失抓地性能。轮毂的金属材质兼顾了结构强度与轻量化需求，在承受落地冲击、侧向挤压时不会出现变形，

　　同时较轻的重量可以降低悬挂系统的非簧载质量，提升行走系统的响应灵敏度。该车轮的设计充分考虑了越野工况下的受力特点，所有结构过渡位置都做了圆角处理，避免应力集中导致的部件损坏，比如花纹块与胎体基座的连接位置做了大圆弧过渡，在受到硬物撞击时不会从根部断裂；轮毂螺栓孔的周边做了加厚处理，螺栓紧固时的压紧力可以均匀分散到整个轮毂端面，不会出现孔位开裂的问题。在小型无人转运拖车的应用场景中，该车轮的深花纹设计也能适配厂区内的碎石路面、车间之间的非硬化连接通道，保证小负载转运过程中的行走稳定性，不需要额外更换专用轮胎即可满足多场景通行需求。
