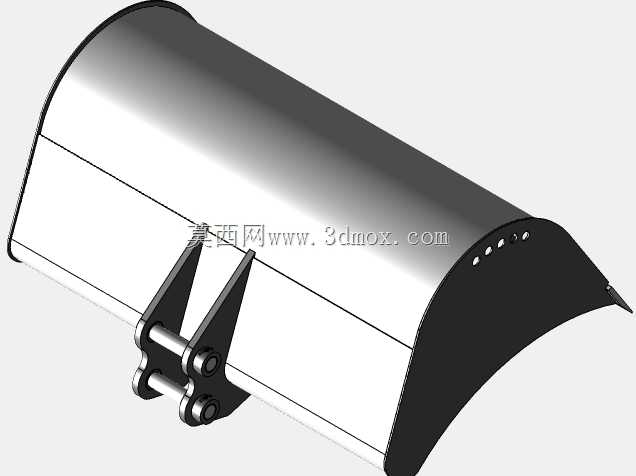

0.12立方容量工程用铲斗结构设计

　　这款0.12立方容积的铲斗，主要适配小型滑移装载机、微型挖掘机以及小型农用装载设备，在狭小空间的土方转运、庭院施工、养殖场清粪、厂区零散物料堆垛这类场景里使用频率极高。不同于大吨位挖掘设备配套的大容积铲斗，这个规格的铲斗在设计之初就优先考虑了窄空间通过性，整体刃口宽度控制在1.2米以内，斗体深度与开口宽度的比例经过多轮作业模拟调整，避免小设备举升时出现斗体前端蹭到作业面、或者收斗时物料从后侧撒漏的问题。斗体的侧壁采用了渐变厚度设计，靠近刃口的下侧侧壁厚度比上侧安装耳板区域厚3毫米，因为实际作业中，铲斗插入料堆时侧壁下半段会持续受到物料的侧向挤压和摩擦，尤其是在铲装碎石、建筑垃圾这类棱角尖锐的物料时，加厚的侧壁能有效降低变形概率，

　　而上半段做减薄处理则能控制整体斗重，避免小吨位设备因为属具过重导致举升高度不足、前端翘头的问题。斗齿座的焊接位置没有采用等距排布的常规设计，而是在靠近两侧斗壁的位置各加密了一个齿座，因为实际作业中铲斗插入料堆时，两侧的切入阻力比中间区域大15%左右，加密齿座能让刃口受力更均匀，减少单侧斗齿过度磨损导致的切入偏斜问题。安装耳板的孔位同轴度公差控制在0.1毫米以内，适配快换接头的安装尺寸，不需要额外加工衬套就能直接匹配市面上多数小型装载设备的快换结构，耳板与斗体背板的连接位置加了三角形加强筋，筋板的角度顺着举升时的受力方向布置，能把举升时的集中应力分散到整个背板区域，避免长期重载后耳板焊缝开裂。斗体的背部预留了两个吊装孔，

　　平时不用的时候可以直接穿入钢筋或者吊环挂在墙面存放，也可以在需要转运散装袋装物料的时候，配合吊装带作为临时吊斗使用，拓展了适用场景。刃口部分采用了可更换的耐磨钢刀片设计，刀片通过沉头螺栓固定在斗体前沿，当刃口磨损到影响切入效率的时候，不需要整体更换斗体，只需要拆下螺栓更换刀片即可，大幅降低了后期使用成本。斗体内部的转角位置全部做了圆弧过渡处理，没有直角死角，在铲装粘性土壤、湿沙这类容易粘附的物料时，卸料时能靠物料自重完全滑出，不会在斗底残留积料，减少了人工清理的工作量。在设计过程中还特意校核了斗体在偏载工况下的结构强度，模拟了单侧斗齿碰到坚硬石块、整个铲斗只有三分之一刃口受力的极端工况，对背板和侧壁连接位置的焊缝长度做了优化，

　　比同容积常规铲斗的焊缝长度增加了20%，同时避免了焊缝集中在同一截面导致的应力集中问题。整体外形的回转半径经过测算，在设备完全收斗状态下，斗体最前端到设备前轮中心的距离比常规同容积铲斗短8厘米，在巷道、室内拆除这类空间极度受限的场景里，转向和进退操作都更灵活，不会因为斗体过长频繁刮碰周边障碍物。斗体的涂装预留了足够的漆膜厚度，适合在户外潮湿、多粉尘的作业环境下使用，不容易出现漆膜脱落导致的斗体锈蚀问题。
