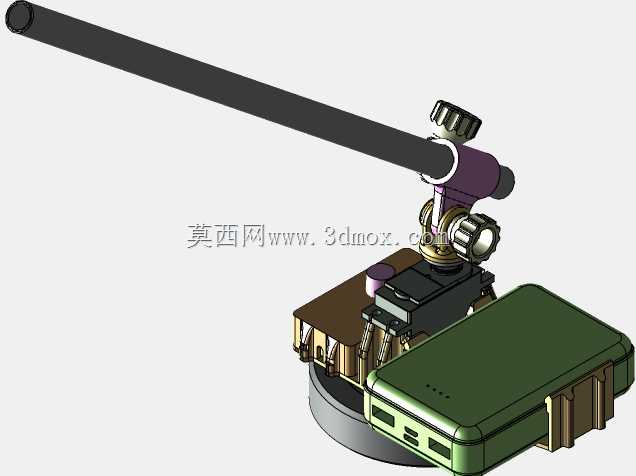

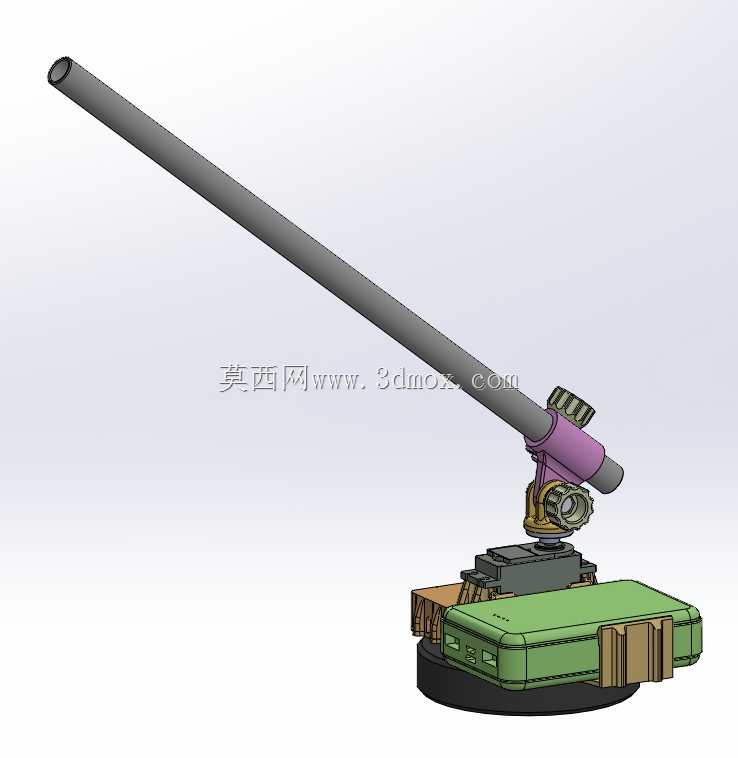

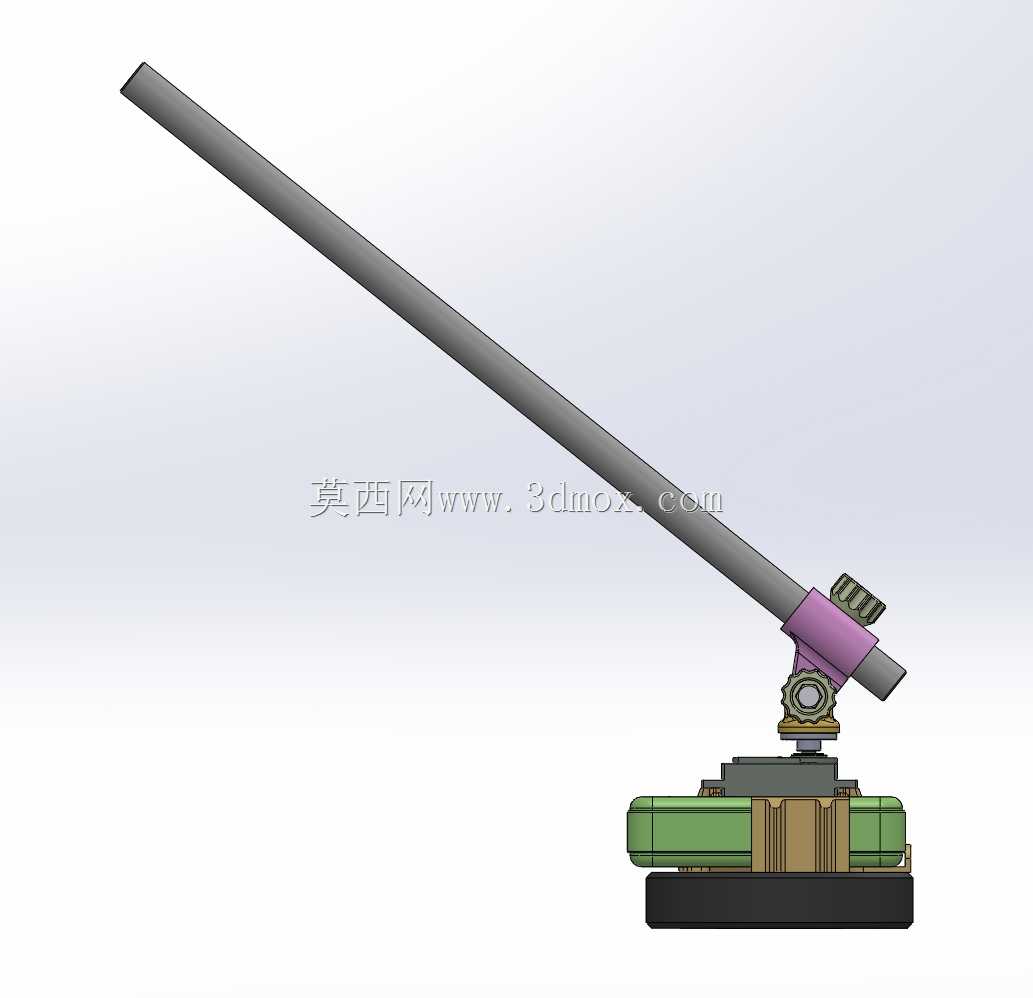

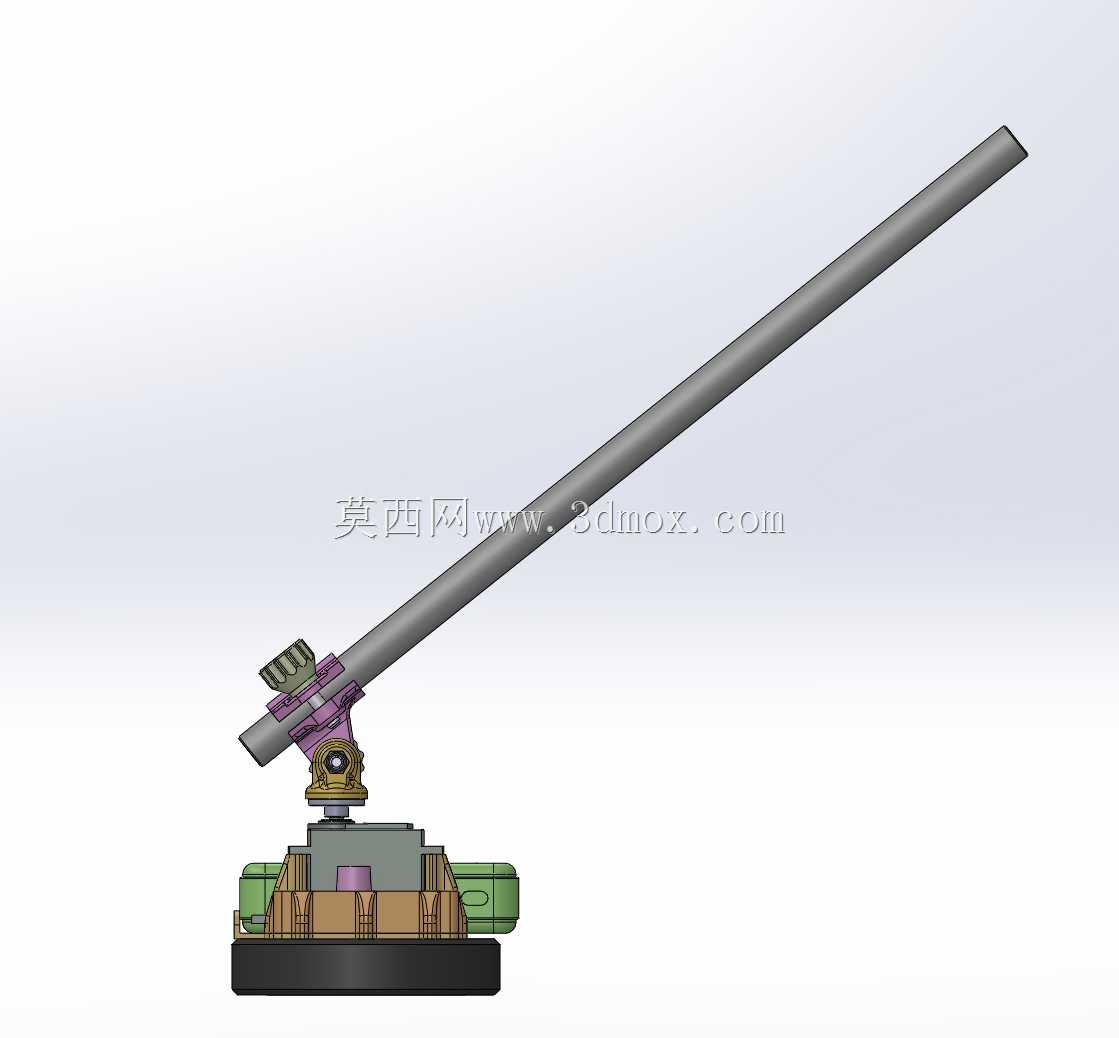

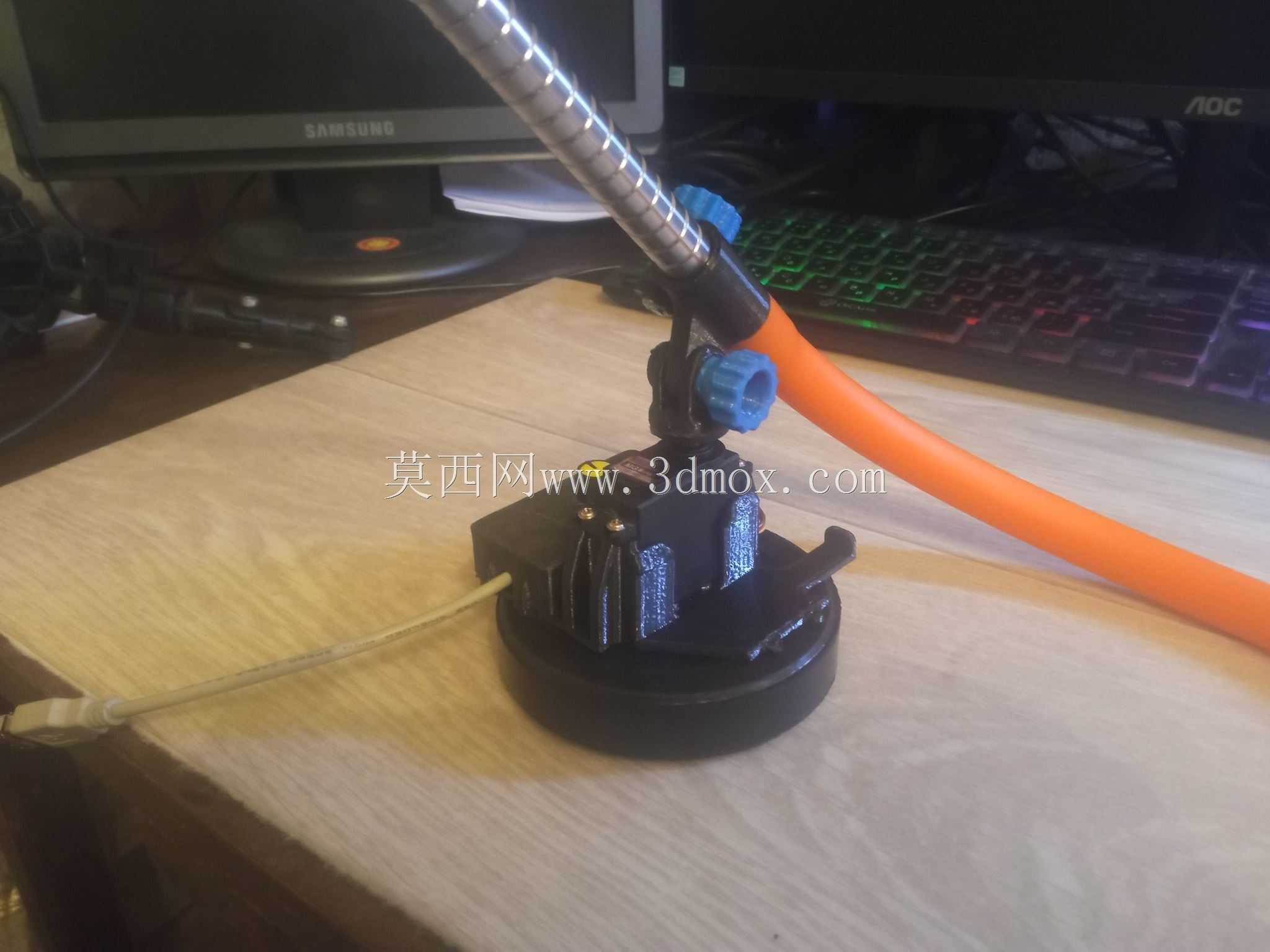

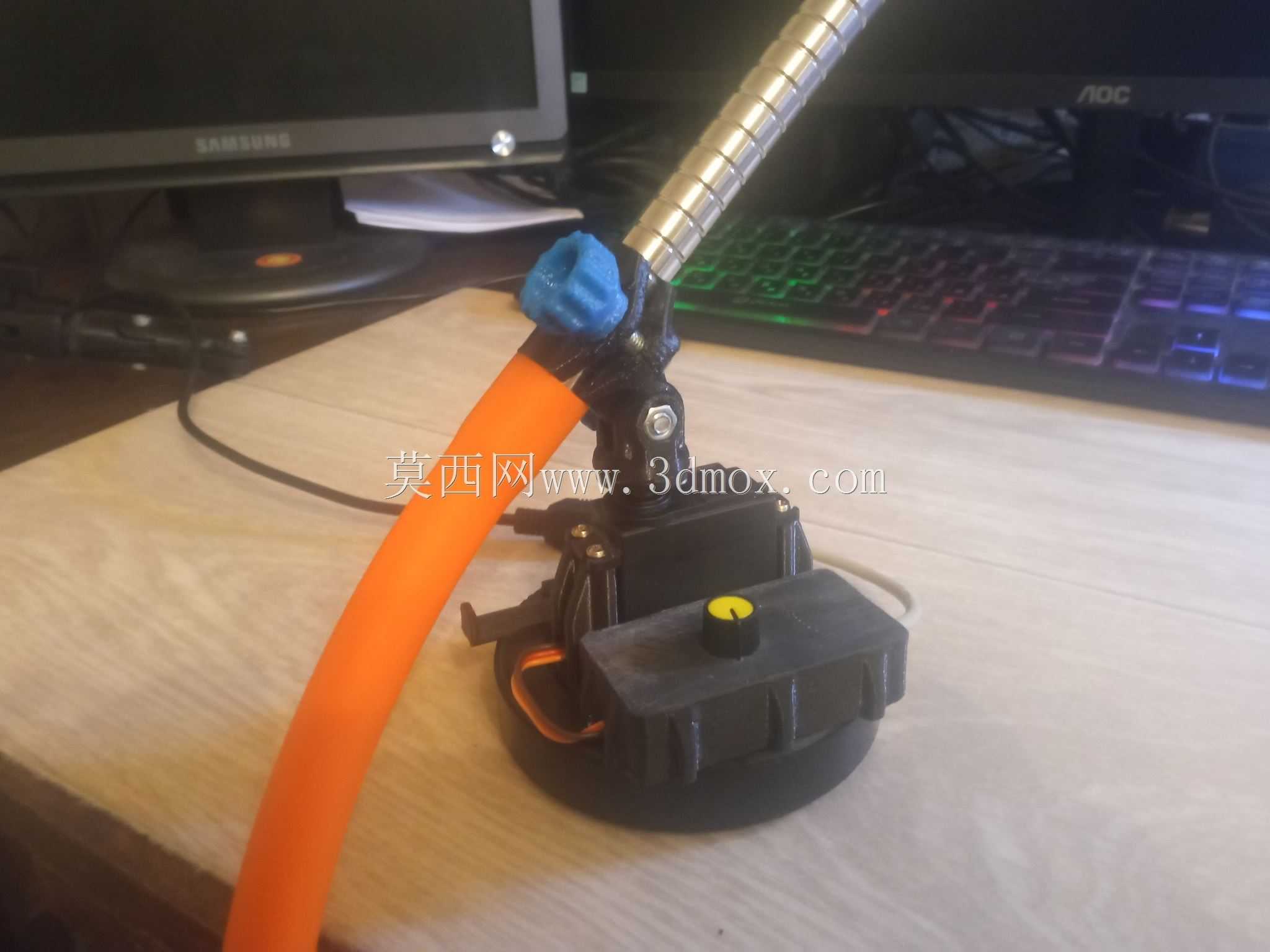

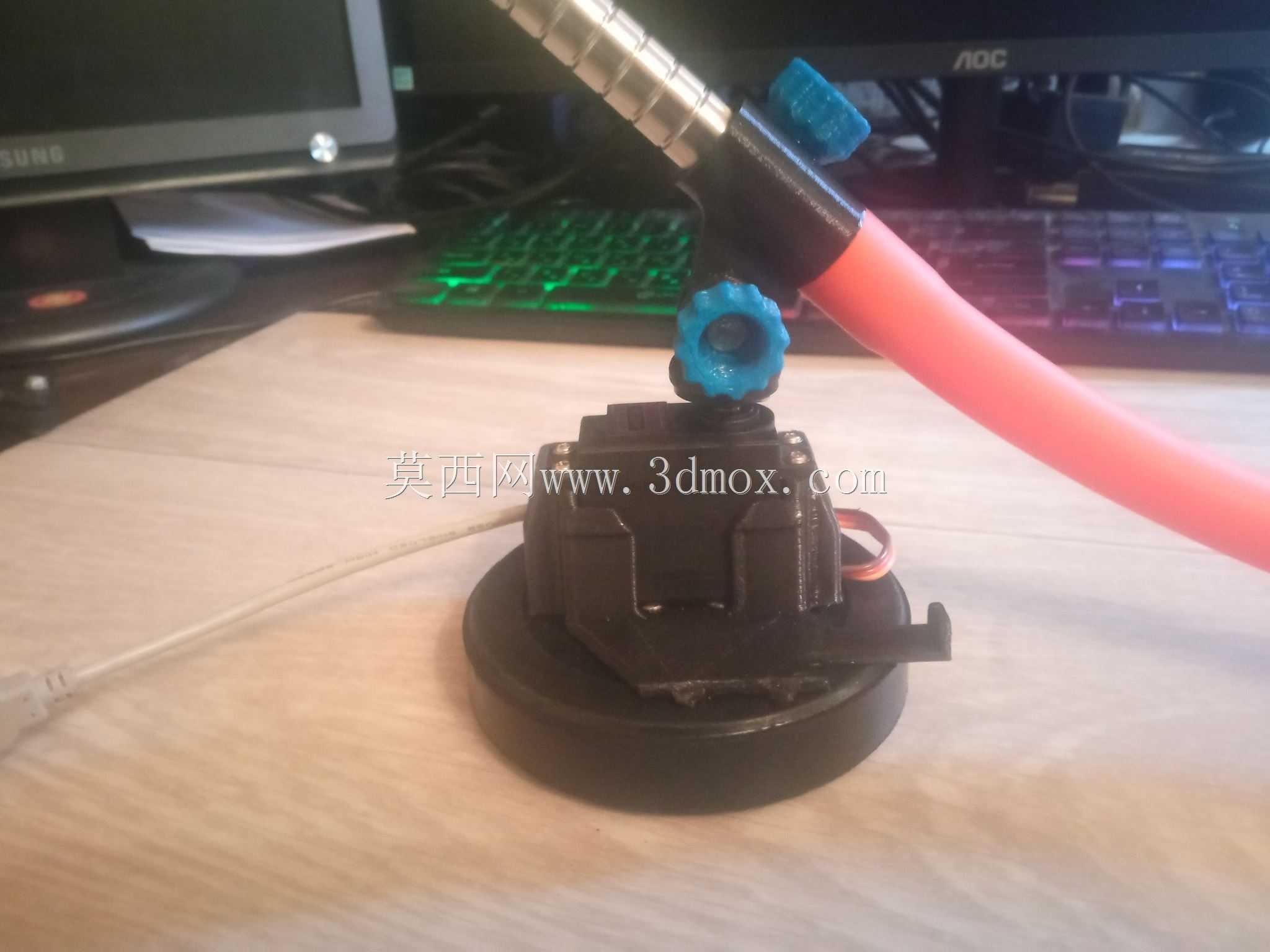

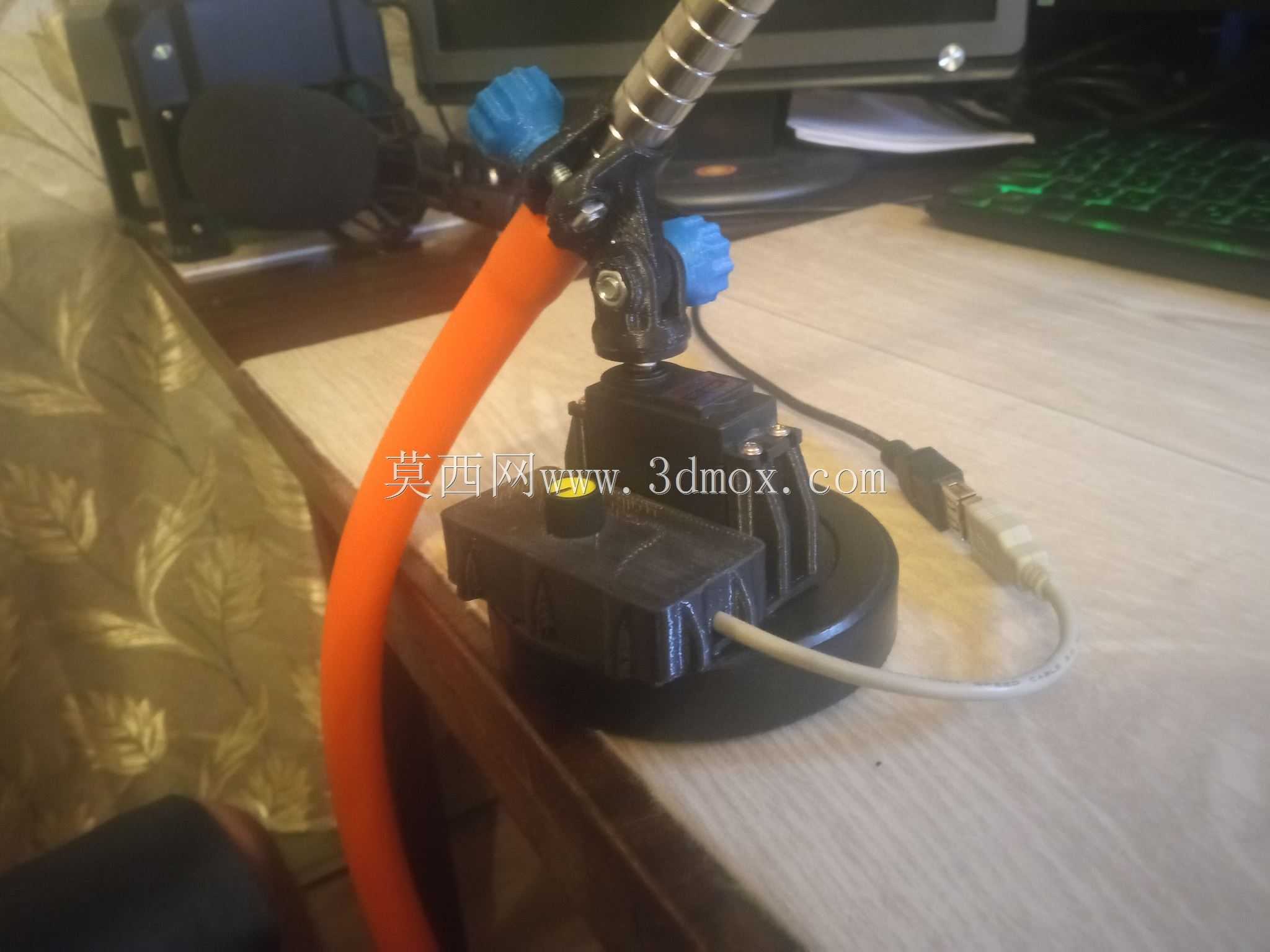

带管道转动功能的水烟管支撑固定结构

　　在休闲烟具配套五金件的结构设计场景中，水烟管的支撑固定结构长期存在管路弯折卡滞、角度调整后锁止失效、使用过程中管路拖拽移位的共性问题，这款带转动功能的水烟管支架，正是针对线下水烟经营场所、家庭休闲使用场景的实际痛点完成的结构设计。从实际使用需求出发，水烟使用过程中需要根据使用者的落座位置、握持习惯频繁调整烟管的引出角度，传统固定式支架无法适配多方位的使用需求，容易造成烟管反复弯折出现折痕、内部气路堵塞，甚至因管路拉扯导致水烟主体倾倒，造成烟具损坏、物料倾洒的问题。这款支架在设计时优先将转动功能作为核心结构点，转动副采用阻尼式配合结构，调整角度时可在任意转动位置实现无额外锁止件的位置保持，转动行程覆盖水平方向360度全周范围，

　　垂直方向可实现0到75度的俯仰角度调整，完全覆盖日常使用中所有可能的管路引出方位，避免管路出现小半径弯折的情况。结构设计层面，支架的固定基座采用沉头孔安装结构，可适配桌面夹持、墙面固定、水烟主机侧装三种常见安装方式，安装边界预留了足够的紧固件操作空间，使用常规M4规格的内六角螺丝即可完成固定，不需要额外定制特殊紧固件。转动连接部位采用嵌套式轴套结构，轴套选用耐磨自润滑的POM材质，长期转动使用不会出现金属件摩擦的异响，也不需要定期加注润滑脂维护，转动阻尼值经过多轮调试，控制在单根手指即可拨动调整、调整后不会因烟管自身重量出现自行偏转的区间，兼顾操作便捷性与位置稳定性。管路固定端采用快拆式抱箍结构，抱箍内侧设置有防滑橡胶衬垫，

　　既可以适配外径12mm到20mm区间的常规水烟硅胶管、波纹管，也能避免固定时夹伤管路外壁，长期使用不会出现管路被夹扁导致气路通径减小的问题。支架的整体外形做了圆弧过渡处理，所有外露棱边都做了R2以上的倒圆角，避免使用过程中磕碰划伤使用者，外露结构件表面采用哑光喷砂处理，既不容易残留指纹与水渍，也能和不同材质风格的水烟主机、桌面装修风格适配，不会出现突兀的视觉感。从安装尺寸边界来看，支架固定基座的最大轮廓尺寸为85mm60mm，转动臂完全展开后的最大伸出长度为120mm，安装时只需要在固定面预留90mm70mm的平整安装区域即可，不会占用过多的桌面或安装面空间，即使是尺寸较小的茶几、侧装在水烟主机侧壁时也不会出现空间干涉。

　　结构强度层面，支架的主体承重结构采用6061铝合金材质，整体静态承重可达到5kg，完全可以承受烟管装满烟料、附带烟嘴的整体重量，即使使用者不小心拉扯烟管，支架也不会出现变形、断裂的情况，转动副的设计寿命经过循环测试可满足超过2万次的角度调整，完全覆盖日常使用的全生命周期需求。在实际场景适配中，这款支架既可以适配商用场所多座位频繁调整角度的高频使用需求，也能满足家庭使用时的个性化角度调整需要，安装后可以将烟管的悬空段完全支撑起来，避免烟管直接搭在桌面被高温烟灰烫坏，也能减少烟管和桌面的摩擦，延长烟管的使用寿命。设计过程中还特意规避了容易积灰的窄缝结构，所有结构拼接处的缝隙都控制在0.5mm以内，日常清洁时只需要用湿抹布擦拭即可完成清理，不会出现烟油、灰尘堆积在缝隙中难以清理的问题。
