面板安装式5.5*2.5直流电源插座结构

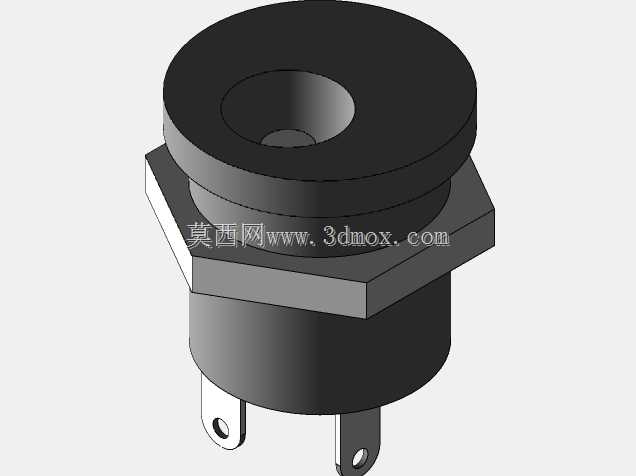

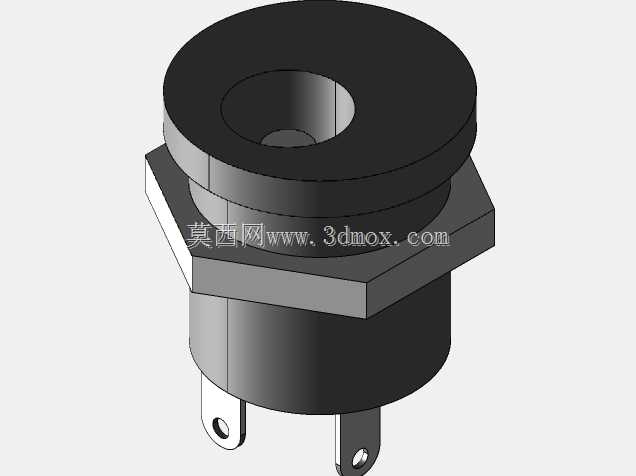

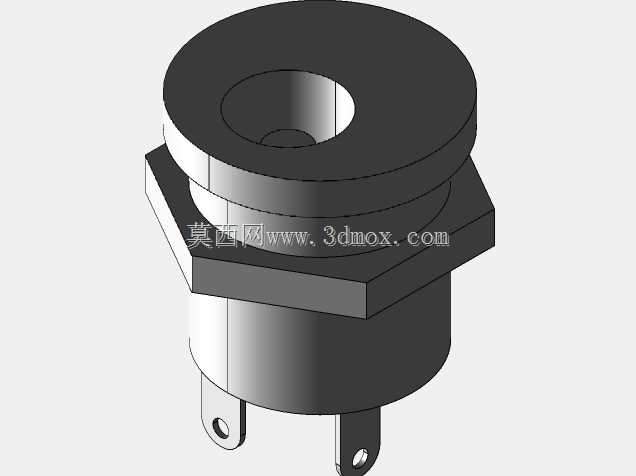

　　在各类手持通讯终端、小型桌面通讯设备、外接供电式通讯模组的硬件结构设计中，板载或面板式直流供电接口的选型与适配，是结构工程师在堆叠阶段就要敲定的关键细节，这类接口的尺寸公差、安装方式、引脚布局，直接影响整机组装的良率与后期使用的可靠性。本次呈现的这款5.5*2.5规格直流电源插座，是行业内应用范围极广的一类外接直流供电接插件，适配绝大多数输出规格为5.5mm外径、2.5mm内径插头的直流电源适配器，覆盖从3V到24V的常见低压直流供电场景，在小型通讯中继设备、手持对讲终端、桌面式通讯转接器等产品中都能见到它的身影。从结构设计层面看，这款插座采用六角法兰加卡装的面板固定形式，法兰部分的六角外形并非装饰结构，而是为了在面板开孔安装时，

　　能够借助六角边与开孔对应限位结构的配合，防止插座在插头插拔受力时发生跟转，避免引脚处的焊接应力反复拉扯导致焊盘脱落。安装时仅需在设备面板上开出对应直径的圆形通孔，将插座主体从面板外侧推入，依靠法兰与壳体之间的卡扣结构即可完成预固定，后续无需额外打胶或加装固定压片，就能满足日常插拔的受力需求，这种安装结构在批量组装时能够大幅提升工位的装配效率，减少紧固件的使用数量，降低整机的物料成本。插座的插合端采用阶梯式圆柱结构，外层的绝缘基座采用耐温绝缘材质，能够承受焊接时的高温传导，避免基座受热变形导致插合间隙超差；中心的正极接触弹片与外层的负极接触环采用弹性铜材制作，表面做镀镍处理，既保证接触时的导电性能，又能提升长期使用下的抗氧化能力，

　　减少接触不良的故障概率。引脚部分采用直插式焊片设计，两个焊片分别对应正负极，焊片的宽度与厚度经过适配，能够兼容常规波峰焊与手工焊的工艺要求，焊片与基座之间做了防松结构，在焊接时不会因为引脚受力出现基座内部移位的问题。在实际选型适配时，需要注意插座的整体插合深度，插头插入后不能与设备内部的其他元器件发生干涉，因此在结构堆叠时，要在插座后方预留足够的插头插入余量空间，同时要注意引脚的走线间距，避免高压部分与低压信号线路的距离过近产生干扰。这款插座的外形尺寸经过行业多年的迭代验证，法兰的厚度、六角的对边尺寸、插合端的伸出长度都符合通用的安装规范，能够适配市面上绝大多数同规格的面板开孔尺寸，在做产品改型时可以直接替换同规格的其他品牌插座，

　　无需重新修改面板的模具开孔，降低产品迭代的开模成本。从使用场景的可靠性角度看，这类插座的插拔寿命能够满足消费类与工业类通讯设备的日常使用需求，插合后的保持力足够，不会因为轻微的拉扯就出现断电情况，同时绝缘基座的爬电距离满足低压直流供电的安全规范，即使在潮湿的使用环境下也不会出现极间短路的问题。在三维建模过程中，这类接插件的模型需要重点还原法兰的安装限位结构、引脚的位置尺寸、插合端的内径与外径公差，因为这些尺寸直接关系到PCB板的布局、面板开孔的大小、结构件的避让空间设计，如果模型尺寸出现偏差，很容易导致开模后出现安装干涉、插头无法完全插合、引脚与焊盘对位不准等问题。建模时需要特别注意六角法兰的对边尺寸与对角尺寸的公差控制，以及插合端内孔的同轴度，这些细节是保证实际零件能够顺利装配的关键，很多新手工程师在建模这类标准接插件时，往往只还原大致外形，忽略了安装限位的细节尺寸，导致后续结构评审时才发现安装位不匹配，耽误项目的开发进度。另外，插座底部的引脚伸出长度也需要准确还原，因为引脚长度决定了PCB板与插座本体之间的安装距离，如果引脚长度建模偏短，会导致焊接时焊盘无法与引脚充分接触，出现虚焊的问题；如果建模偏长，则会导致插座安装后与PCB板之间存在间隙，插拔时引脚受力容易出现弯折。
