PIC16C745微控制器及配套IC插座三维建模

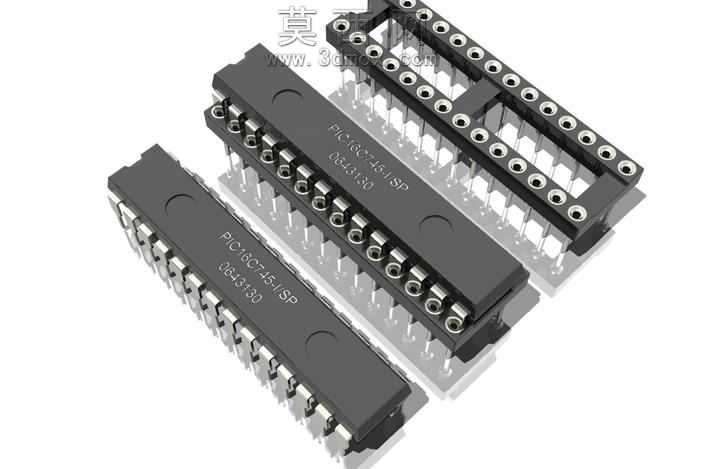

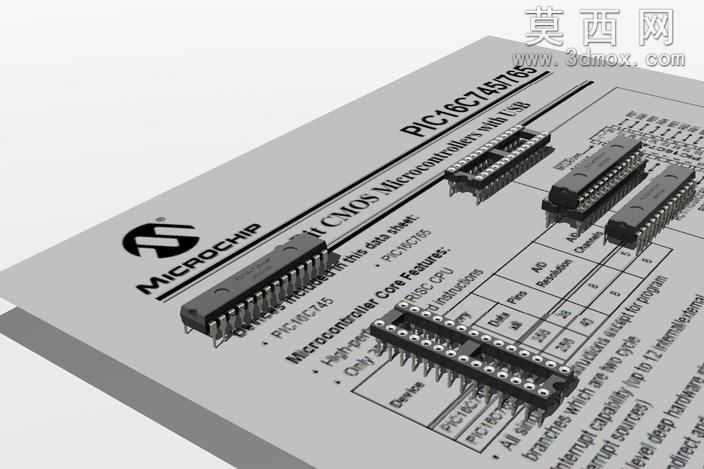

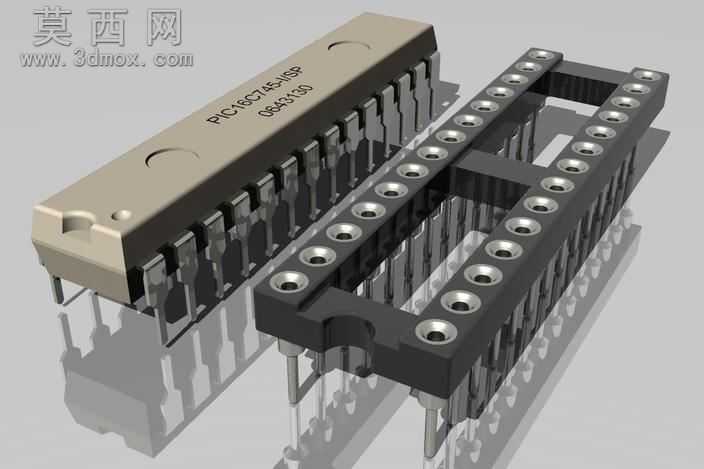

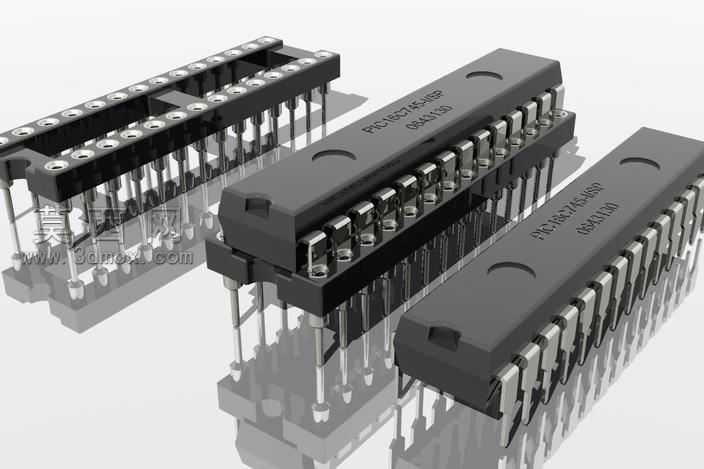

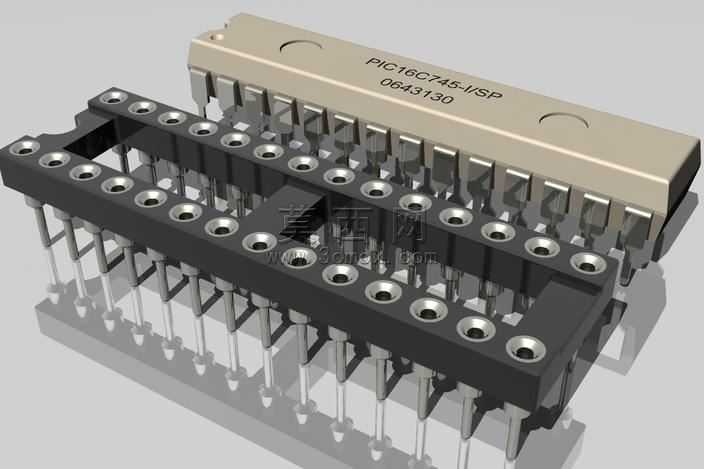

本次三维建模围绕PIC16C745型8位USB CMOS微控制器及其配套双列直插IC插座展开，建模过程严格参照实物尺寸比例进行1:1还原，首先通过测绘获取芯片本体、引脚、插座基座、接触端子的全部尺寸参数，在三维建模环境中先搭建基础实体框架。针对微控制器本体，先构建长方体塑封基座，在基座表面精准蚀刻芯片型号标识字符，还原实物表面的丝印细节，引脚部分按照DIP-28封装的标准间距逐一建模，还原每根直插引脚的弯折弧度、金属切面细节，同时区分引脚与塑封本体的材质差异，为塑封部分赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数模拟真实塑封的磨砂质感，为引脚部分赋予镀锡金属材质，添加细微的金属氧化纹理与边缘倒角，还原真实直插引脚的金属光泽与加工痕迹。配套IC插座的建模重点还原双层接触结构，先构建黑色绝缘基座，在基座上精准排布28个引脚插孔，每个插孔内部建模出弹性接触簧片结构，还原簧片的弧形夹持形态，插座的外排引脚同样按照标准间距建模，还原插装焊接端的锥形引脚形态，材质部分为绝缘基座赋予耐高温黑色塑胶材质，为内部簧片与外排引脚赋予磷铜镀锡金属材质，添加细微的插拔磨损痕迹提升真实感。渲染阶段采用柔和的工作室布光方案，主光源从斜上方45度照射，勾勒出芯片与插座的轮廓层次，辅助光源补全暗部细节，避免出现死黑区域，添加微弱的环境反射效果，模拟金属引脚的环境反光特性，同时调整景深参数，让模型主体清晰边缘柔和，最终呈现的模型可清晰展示微控制器与IC插座的装配关系，直观呈现双列直插元器件的插装结构，可用于电子电路教学演示、PCB装配仿真、元器件结构展示等场景，建模过程中对细小结构的处理兼顾了视觉还原度与模型拓扑合理性，既保证了外观细节的精准呈现，也控制了模型面数在合理区间，适配不同的三维展示与仿真使用需求。
