81针PA66-GF50连接器放大器结构设计

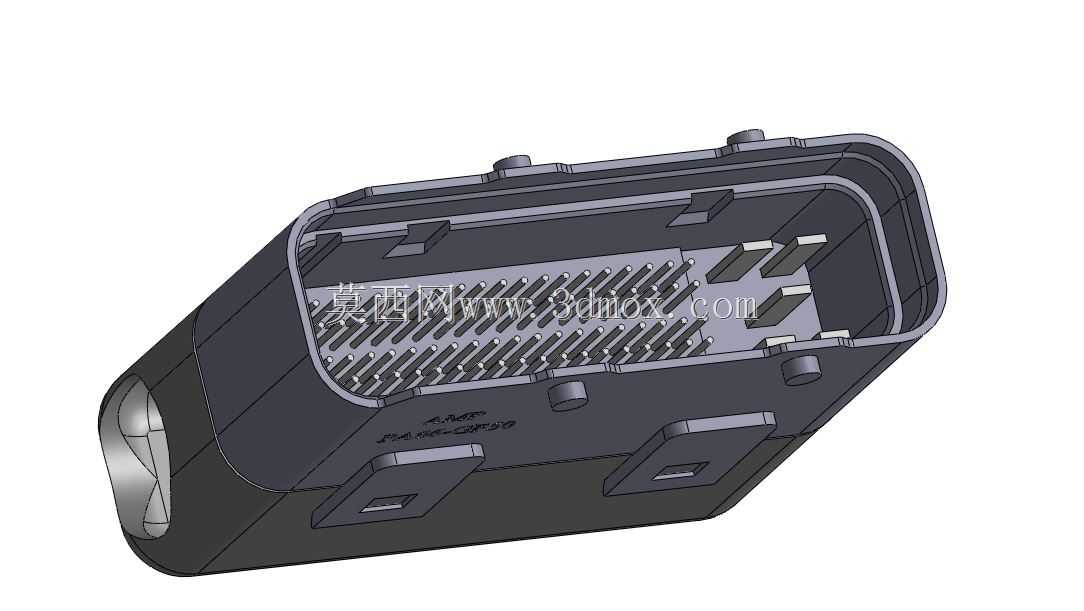

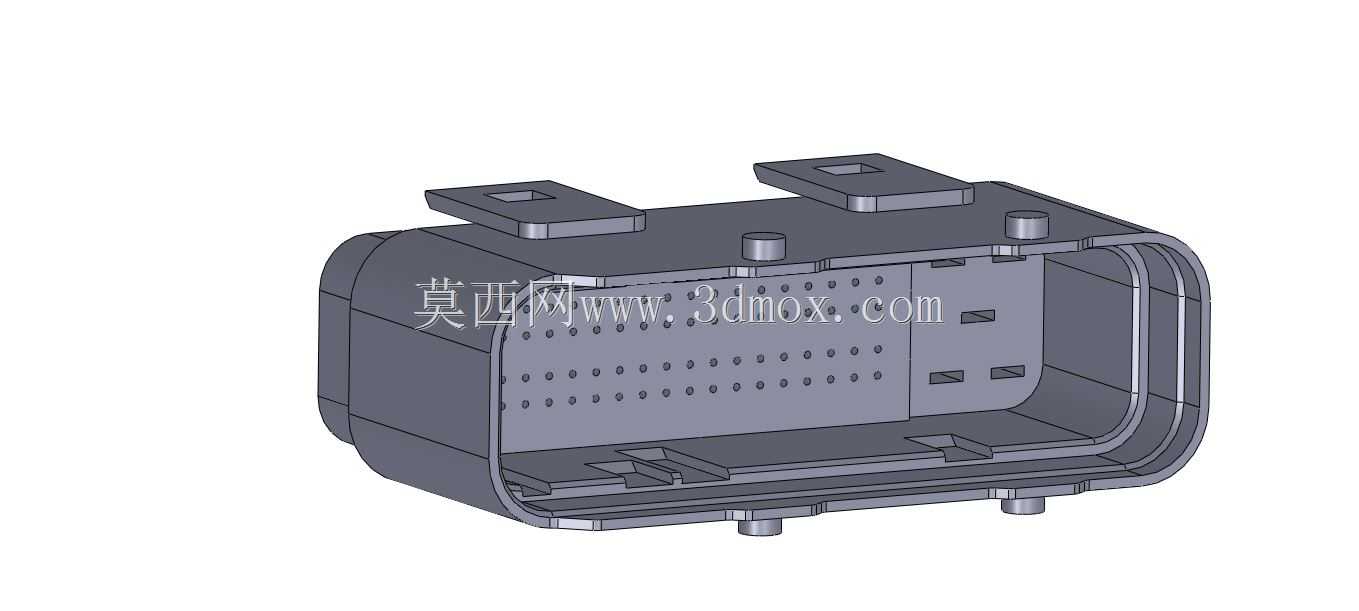

　　在车载电控单元、工业信号采集模块这类需要多通道信号传输的场景里，多针连接器的可靠性直接决定整套系统的运行稳定性，这款81针规格的连接器放大器，采用PA66-GF50玻纤增强尼龙作为主体材质，就是针对高振动、宽温域的严苛使用环境开发的连接部件。从实际使用需求来看，这类连接器需要同时承载多路弱信号传输与小功率供电回路，81针的针脚排布经过密度优化，在有限的壳体空间内完成信号针、电源针的分区布局，避免不同回路之间的信号串扰，针脚采用镀金接触件设计，降低接触电阻，保证长期插拔后的接触可靠性，适配频繁检修、模块更换的使用场景。

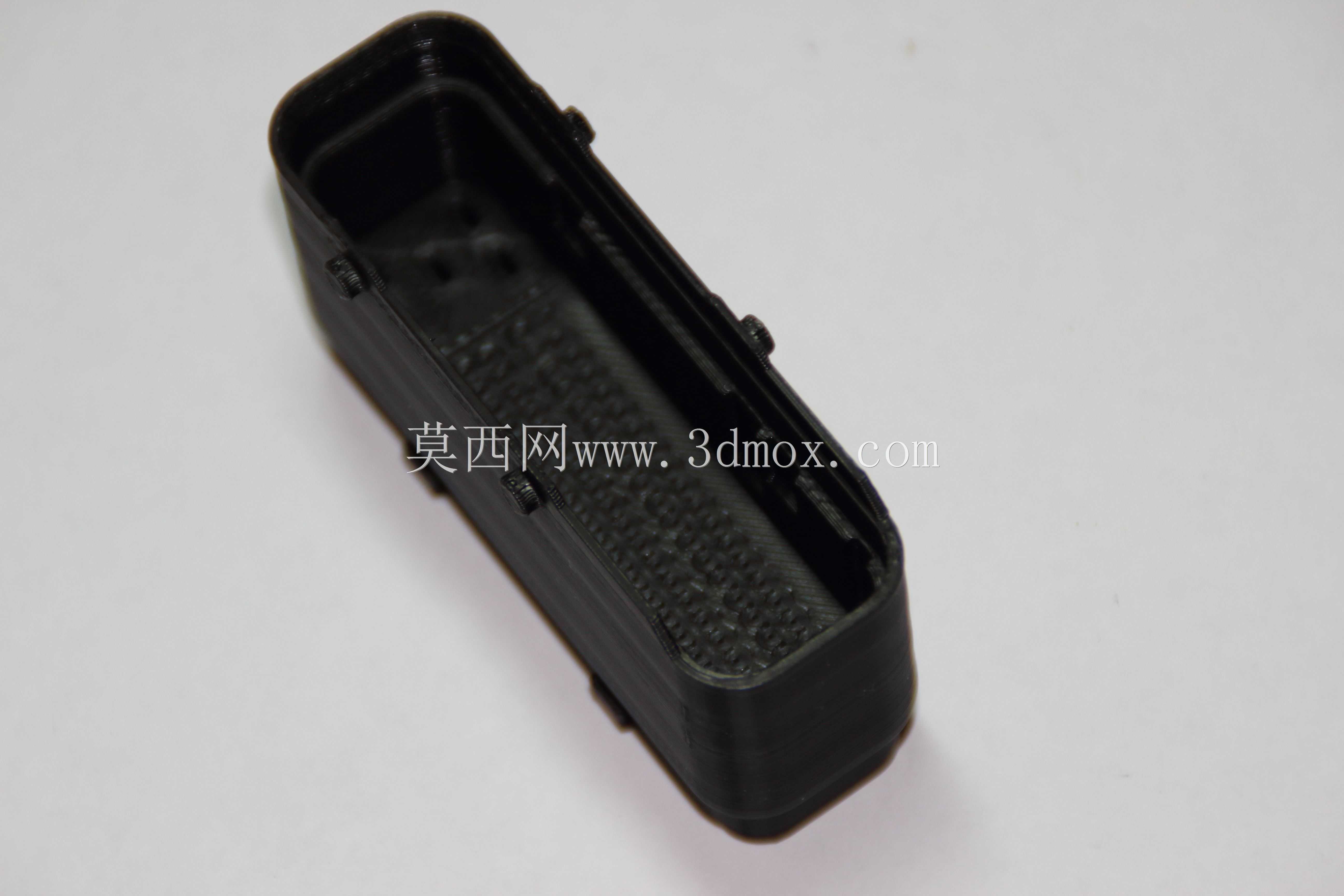

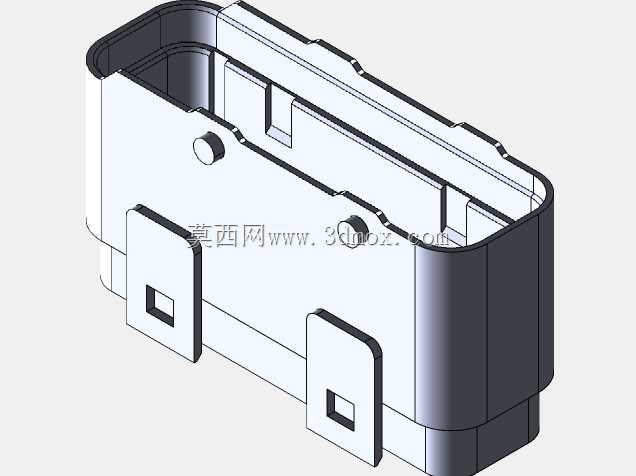

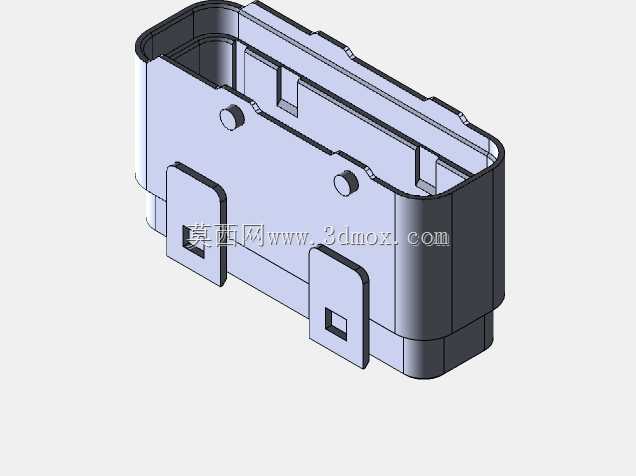

　　设计过程中首先考虑的是安装边界的适配性，壳体外侧预留的两个卡扣式安装位，对应行业通用的电控盒安装孔位标准，不需要额外设计转接支架就能直接卡装在预设的安装基座上，安装时的推入行程经过校核，卡扣到位后会有清晰的触感反馈，避免虚装导致的连接脱落。壳体尾部的出线端做了渐变收腰结构，适配线束护套的装配尺寸，线束装配后可以通过尾部的密封结构实现IP67级的防护能力，阻挡粉尘、水汽进入接触腔，适合在发动机舱、户外工业设备这类暴露环境下使用。

　　材质选择上PA66-GF50的玻纤占比达到50%，相比普通PA66材质，刚性提升40%以上，热变形温度超过200摄氏度，能够承受波峰焊时的高温冲击，不会出现壳体变形、针脚移位的问题，同时材料的抗蠕变性能优异，在长期夹紧应力作用下不会出现卡扣松脱、壳体开裂的情况。接触腔内部的针脚固定槽做了错位加强筋设计，每一根针脚都有独立的定位卡槽，注塑成型时针脚的位置度公差可以控制在0.1mm以内，保证公母头对插时每一根针脚都能准确对位，不会出现弯针、退针的故障。

　　从结构细节来看，壳体对接端的密封圈槽设计在端面内侧，密封圈采用硅橡胶材质，压缩量控制在25%左右，既保证密封效果，又不会因为压缩量过大导致对接力过大，增加装配难度。壳体表面的防滑纹理做在插拔受力的两侧位置，人工插拔时可以提供足够的摩擦力，不需要借助工具就能完成对接操作，同时纹理的深度控制在0.3mm，不会积累灰尘、油污，后期维护清理更方便。内部的信号屏蔽结构集成在壳体内部，81针中的信号回路周围设计有接地针脚，对接后可以形成连续的屏蔽腔体，抑制外界电磁干扰对弱信号的影响，适配传感器信号、CAN总线信号这类对干扰敏感的信号传输需求。

　　在实际选型适配时，这款连接器的对插面尺寸、针脚定义完全兼容行业同规格通用连接器，可以直接替换同规格的进口部件，不需要修改PCB板的布局和安装基座的设计，降低国产化替代的改造成本。壳体的壁厚经过均匀化设计，最薄位置不小于1.2mm，注塑成型时不会出现缩痕、缺胶的缺陷，成型后的尺寸稳定性好，批量生产时的尺寸一致性可以满足自动化装配的要求，适配产线自动插针、自动装配的生产工艺。安装时的轴向受力经过仿真校核，卡扣结构能够承受100N以上的轴向拉脱力，在设备运行产生的持续振动下不会出现松脱，接触件的插拔寿命超过500次，满足设备全生命周期内的检修维护需求。针对不同使用场景的适配需求，壳体的安装位还预留了螺丝固定的备选孔位，在振动等级更高的应用场景下，可以额外加装螺丝进行二次固定，进一步提升连接可靠性。
