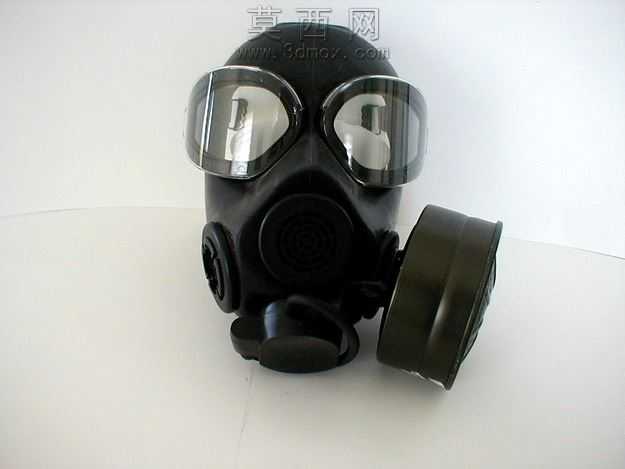

XM45型防毒面具三维结构设计

本次XM45防毒面具的三维建模工作，围绕个人呼吸防护装备的实用功能与结构合理性展开，全程在三维建模环境中完成全部件的参数化搭建，确保每一处结构都符合实际防护产品的装配逻辑与使用需求。建模初期先梳理防毒面具的整体组成架构，将整体拆分为面罩主体、一体式护目镜、侧置滤毒罐接口、滤毒罐本体、呼吸阀组件、头部固定绑带连接位这几个核心模块，按照从整体轮廓到局部细节的顺序逐步推进，先绘制面罩贴合人脸的曲面轮廓，参考人体面部工学数据调整曲面弧度，保证面罩边缘的密封区域能够贴合不同面部轮廓的佩戴需求，避免出现密封缝隙影响防护效果。材质设置环节严格区分不同部件的材质属性，面罩主体、护目镜边框、滤毒罐外壳等硬质塑料部件，赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度与反光参数，还原工程塑料耐磨、低反光的实际质感；护目镜镜片部分设置为高透光聚碳酸酯材质，添加轻微的表面反光与通透度参数，既还原镜片的透明视觉效果，也体现出镜片防刮、高透光的材质特性；金属连接件部分则赋予哑光金属材质，调整金属的磨砂质感与反光强度，还原金属部件坚固耐用的视觉特征。结构设计上重点处理部件之间的连接关系，滤毒罐与面罩的接口采用旋转卡扣式结构，建模时精准绘制卡扣的卡槽与凸起结构，保证装配时的旋转锁定逻辑符合实际使用需求；呼吸阀组件搭建出单向导通的阀片结构，还原呼气时阀片开启排出废气、吸气时阀片闭合阻挡外界有害气体的功能结构；护目镜与面罩的连接部位，按照声波掩码焊的工艺要求设计焊接结合面，保证塑料部件与金属嵌件之间通过声波焊接实现牢固密封，无需额外粘接剂即可达到连接强度与密封要求，避免焊接部位出现缝隙导致有害气体渗入。渲染环节采用柔和的室内漫反射光源，调整光源角度避免在护目镜镜片上产生过强的反光遮挡产品结构，同时通过光影对比凸显面罩曲面的弧度、滤毒罐的圆柱轮廓以及各部件之间的装配层次，让整体模型的呈现效果清晰直观，既能够完整展示防毒面具的外观造型，也能清晰呈现各部件的结构细节与连接关系，为后续的产品开模、结构验证提供精准的三维参考依据。建模过程中反复核对各部件的尺寸比例，确保滤毒罐的容积、面罩的内部空间、护目镜的可视范围都符合防护装备的实际使用标准，避免出现尺寸偏差导致模型失去实际参考价值。
