立式气动切割工装设备三维结构设计

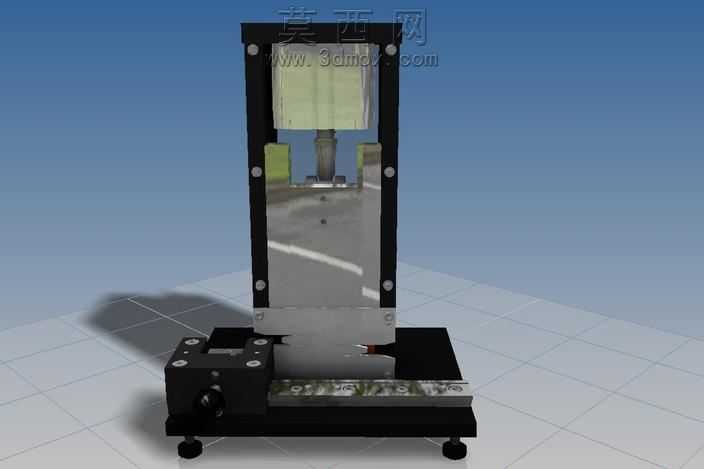

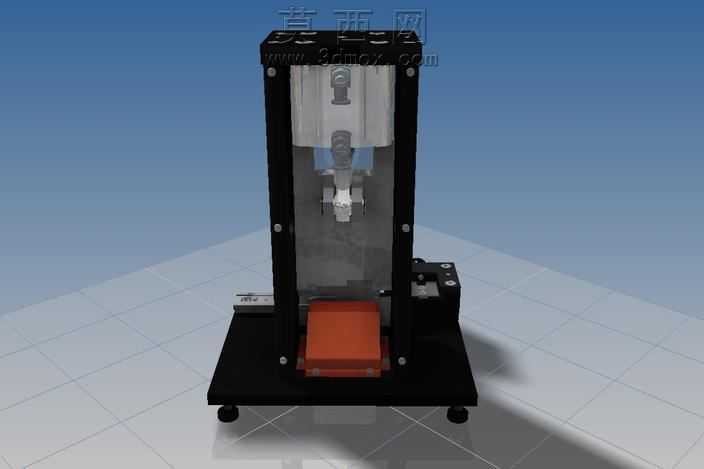

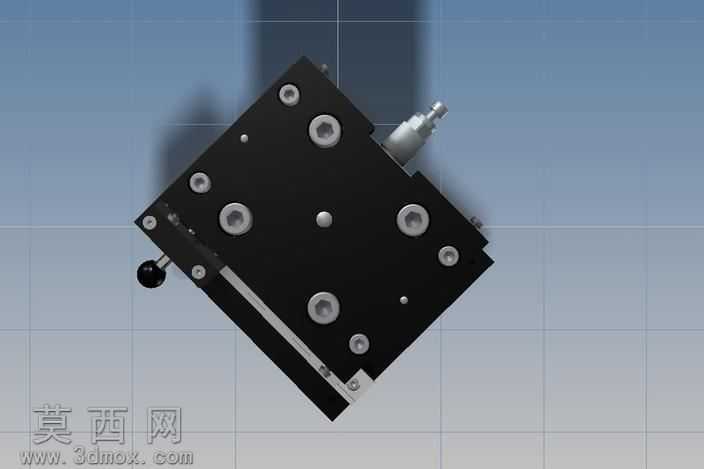

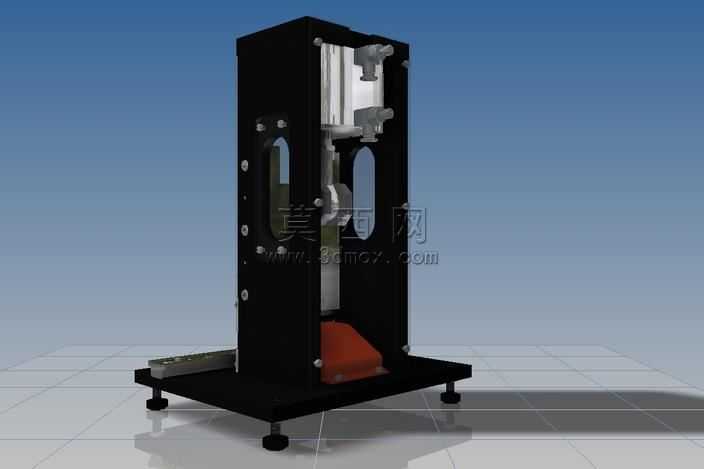

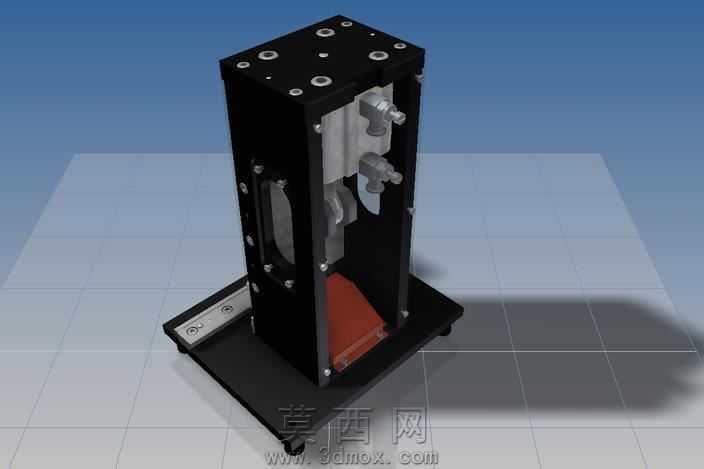

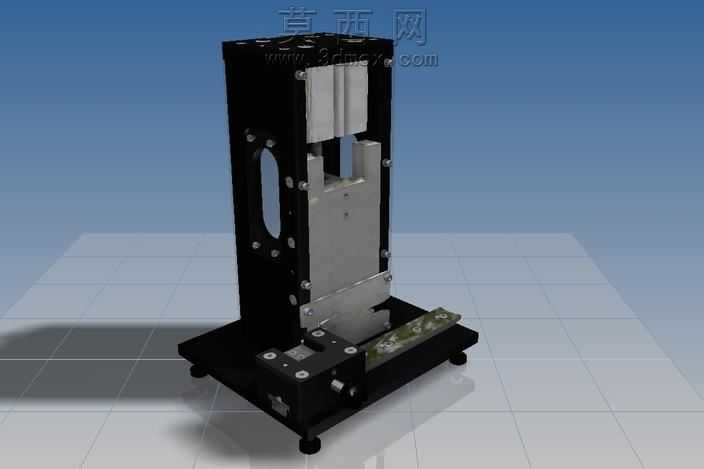

本作品为立式气动切割执行工装的三维数字化模型，整体采用立式框架式布局设计，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动副都做了精准的参数化建模，确保各部件的装配关系完全符合实际加工装配的要求。模型主体承载框架采用黑色阳极氧化铝合金材质设定，建模时通过材质纹理参数调整还原了金属表面细腻的磨砂质感，框架侧面开设的减重握持槽做了圆角过渡处理，既保证结构刚性又兼顾设备搬运调试的便利性，框架上的安装孔位按照标准紧固件尺寸做了沉孔设计，还原真实装配的工艺细节。中部的气动执行滑台组件采用银灰色金属材质设定，建模时还原了直线导轨的滑块配合结构，滑台与驱动气缸的连接部位做了浮动接头的结构设计，避免气动动作过程中出现卡滞问题，滑台的运动行程做了参数化约束，可根据实际裁切需求调整行程参数。底部的工件定位基座设置了可调节的定位挡块与夹具安装位，建模时还原了T型槽的锁紧结构，可适配不同规格尺寸的待切割工件，底部的可调支撑脚做了螺纹调节结构的细节还原，可用于调整设备整体水平度，保证裁切动作的稳定性。渲染阶段采用工作室级别的光照环境设置，通过主光源、辅助光源与环境补光的搭配，清晰呈现各部件的结构层次与材质差异，地面添加了柔和的投影效果增强模型的真实感。设计思路上围绕气动驱动的快速裁切需求，将驱动、执行、定位三大功能模块集成在立式框架内，整体结构紧凑，传动路径短，可有效降低气动动作的能量损耗，各功能模块采用模块化拆分设计，便于后续的维护与部件更换，模型的结构细节完全覆盖实际生产所需的加工参考要素，可作为气动裁切类工装设计的参考方案，也可用于相关设备的虚拟装配验证、动作仿真演示等场景。
