视错觉方块创意装置结构设计

　　这款视错觉方块装置的结构设计，最初是面向线下科普展项、商业空间视觉互动点位开发的，在实际落地场景中，常被布置在科技馆光学展区、品牌快闪店入口、文创园区公共休息区旁，利用人眼视觉成像的透视偏差，让观察者在特定站位看到连续规整的方块阵列，偏离观测点后又能看到错落的立体结构，靠纯机械结构实现视错觉效果，不需要额外的电子显示元件配合，后期维护成本极低。

　　从结构设计逻辑来看，整个装置采用分层错位排布的支撑框架，所有方块单体的安装基准面并非统一垂直于地面，而是根据预设观测点的视场角，逐块调整安装面的倾斜角度，每一块方块的棱边都经过角度校准，确保在主观测位上，相邻方块的轮廓边能够完全对齐，形成视觉上的连续平面错觉。框架主体采用薄壁方管焊接成型，整体安装边界控制在1200mm见方的竖向空间内，底座厚度不超过150mm，可直接固定在普通水磨石、地砖地面上，不需要额外做地面预埋件处理，适配多数室内公共空间的安装条件。

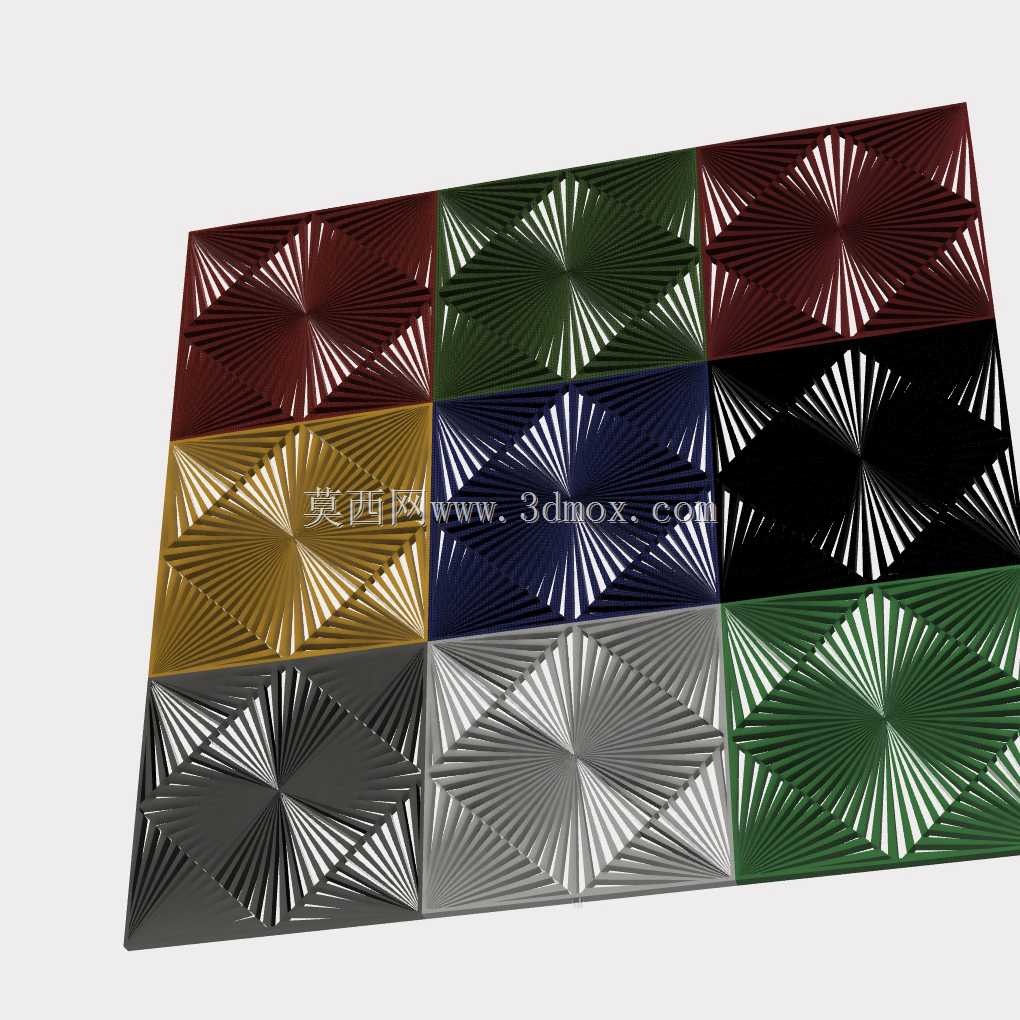

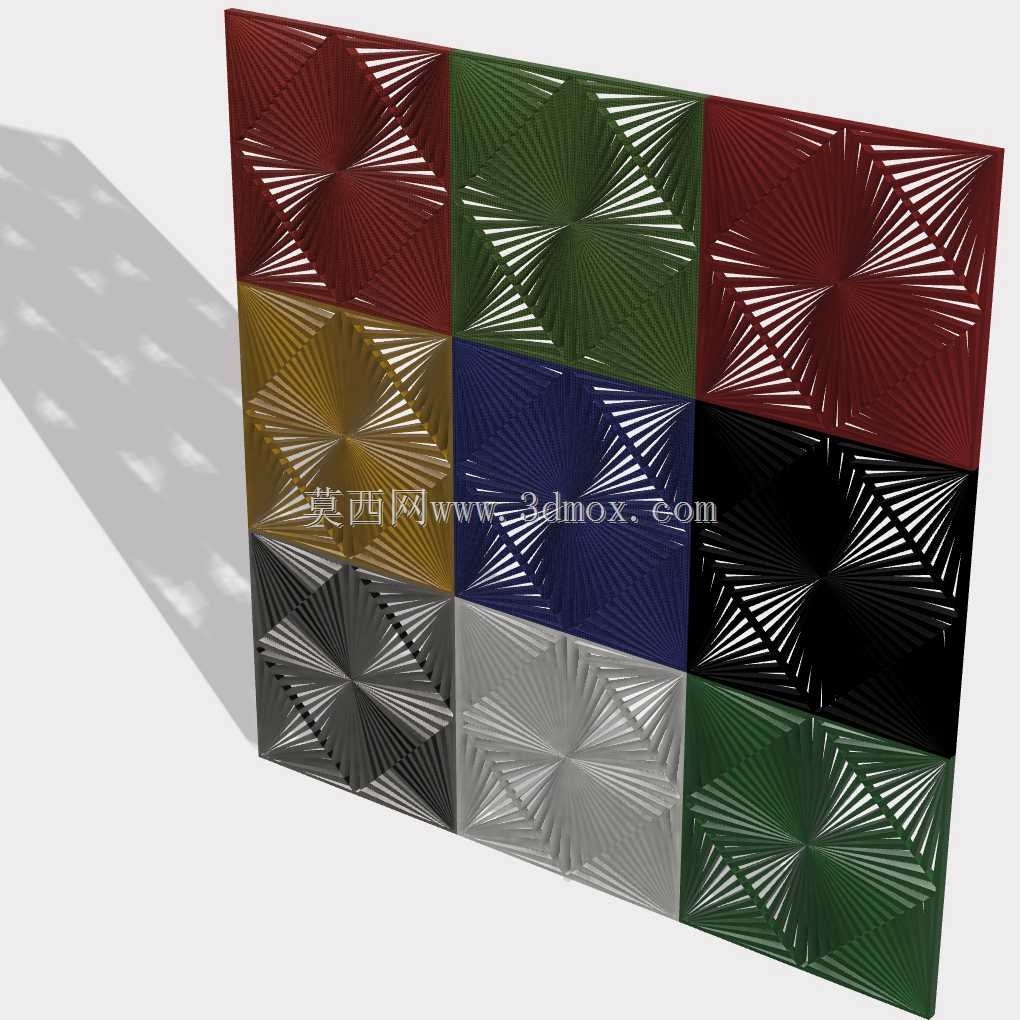

　　方块单体的设计上，每个构件都做了等壁厚处理，壁厚统一为2mm，边缘做R3的圆角过渡，避免尖锐棱角造成磕碰伤害，单体的外形尺寸根据所在层级不同做梯度变化，远离观测点的方块单体实际尺寸比近点方块大12%，用来抵消透视带来的近大远小视觉差，这部分尺寸校准是整个设计的核心，前期建模阶段通过模拟人眼视锥角度反复调整每一块的位置与尺寸，避免出现视觉断层。方块与支撑框架的连接采用插接式结构，每个方块背面预留定位卡槽，安装时直接卡入框架上的对应定位销即可，不需要额外打胶或者螺丝固定，后期如果需要更换表面涂装或者调整方块位置，单人即可完成拆装作业，不需要动用大型工具。

　　实际使用过程中，该装置不需要外接电源，完全靠自然光或者室内常规照明即可呈现视错觉效果，对光照条件的适配性较强，即使在光照角度变化的情况下，只要观测点处于预设的15度视角范围内，都能看到完整的方块错觉效果。结构受力方面，整体框架做了底部加重处理，底座空腔内可配置配重块，整体重心控制在底座中心100mm范围内，即使受到侧向轻微碰撞也不会出现倾覆风险，符合公共空间展项的安全要求。

　　从建模实现的角度来看，整个结构的装配层级清晰，框架作为总装配体的主固定件，所有方块单体都以框架的基准面为参照做位置约束，每一个方块的倾斜角度都做了参数化关联，如果需要调整整体装置的尺寸，只需要修改基准参数即可同步更新所有零件的位置与尺寸，不需要逐个调整零件，大幅提升了后续改型的效率。零件的加工工艺适配性也做了充分考虑，方块单体可采用ABS注塑或者铝板折弯成型，框架可采用标准型材切割焊接，所有零件都没有复杂的曲面结构，常规机加工车间即可完成生产，不需要特殊的加工设备，生产成本可控。

　　在安装边界的考量上，装置前方预留了1200mm的观测距离空间，安装时需要确保该范围内没有遮挡物，侧面不需要预留额外的维护空间，所有拆装作业都可以从正面完成，整体占用的室内空间不足2平方米，非常适合在面积有限的公共点位布置。结构的耐用性设计上，所有金属构件表面都做了喷塑处理，方块表面采用哑光涂层，避免强光反射影响视错觉呈现效果，同时也能减少日常使用中的划痕磨损，正常室内环境下使用寿命可达8年以上。
